XX公司XX光伏电站汇流箱调试报告（2024年XX电工科技有限公司）.docx

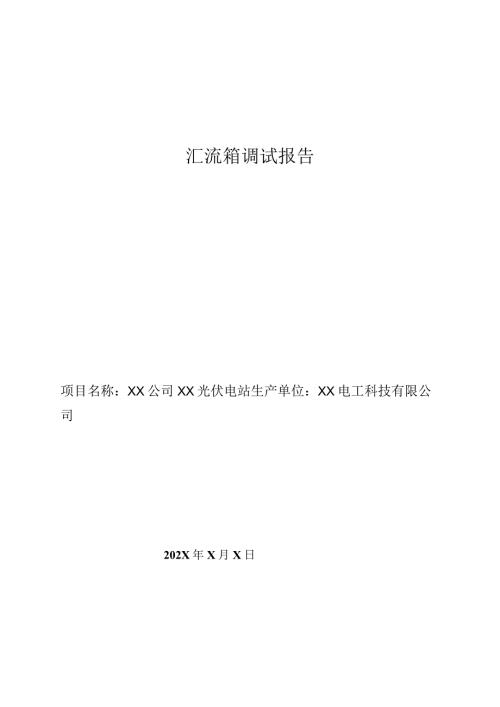

1、汇流箱调试报告项目名称：XX公司XX光伏电站生产单位：XX电工科技有限公司202X年X月X日目录L箱体外观检查32,元器件外观检查33 .元器件排布及接线情况检查34 .断路器调试45 .熔断器调试46 .防雷装置调试47 .防反二极管调试58 .检测通讯测试59 .连续通电试验6L箱体外观检查序号检验项目检验结果检验结论2产品型号、规格、编号编号正确，型号正确合格3参数与设备配备正确合格4箱体无任何磕碰划伤及污迹合格5箱体标签清晰且粘接牢固合格8箱体标识位置正确合格9警示标志正确合格2,元器件外观检查序号检验项目检验结果检验结论1各种标识齐全合格2元器件安装牢固、无裂纹、无残缺、无损坏合格3

2、接线端子连线规范、牢靠合格4绝缘部分无损坏合格3.元器件排布及接线情况检查序号检验项目检验结果检验结论1元器件安装是否符合安全规范符合要求合格2元器件在箱体内安装是否方便方便合格3元器件维护是否方便方便合格4元器件检修是否方便方便合格5元器件接线线路是否按照要求接线符合要求合格6元器件线路各接线处接触是否良好符合要求合格4.断路器调试序号检验项目检验结果检验结论1断路器手动分、合闸正常合格2手动操作，检测脱扣器正常合格3在合上断路器的状态下，用万用表检测相应触点的接触情况正常合格5.熔断器调试序号检验项目检验结果检验结论1熔断器负荷情况是否与熔体的额定值相匹配两者匹配合格2熔断管外观有无破损、

3、变形现象，陶瓷绝缘部分有无破损或闪络放电痕迹无破损变形现象、无放电痕迹合格3熔断管与插座的连接处有无过热现象，接触是否紧密，内部是否烧损碳化现象接触紧密，无过热、无烧损碳化现象合格4熔断器的底座有无松动，各部位压接螺母是否坚固各部位压接螺母坚固，无松动现象合格5用万用表检测熔体是否符合要求符合要求合格6.防雷装置调试序号检验项目检验结果检验结论1汇流箱接地端与汇流排是否可靠连接连接牢固合格2防雷装置连接导线应该尽可能短直符合防雷配置要求合格3防雷装置连接导线截面面积不小于16平方多股铜芯符合防雷装置要求合格7.防反二极管调试序号检验项目检验结果检验结论1防反二极管端子与光伏连接器是否压紧已经压接到位合格2防反二极管端子与光伏连接器是否插到位已经插到位合格3防反二极管端子与光伏连接器的街头是否有对插到位已经对插到位合格4需确保每个二极管前后左右的间隔距离，最好每个间隔=2CnL每个间隔已经达到合格8.检测通讯测试表10通讯口检查记录单序号检验内容检验结果检验结论1485口检查正常通讯合格2各电路检测检查各电流通道能正确判断故隙的发生与恢复合格9.连续通电试验序号检验项目检验结果检验结论1连续通电试验汇流箱加入额定电压，在环境温度为355条件下，连续通电时间为72小时在连续通电试验过程中，汇流箱工作正常,信号指示正确，没有元件损坏或其他异常现象（如通信中断等）。合格
