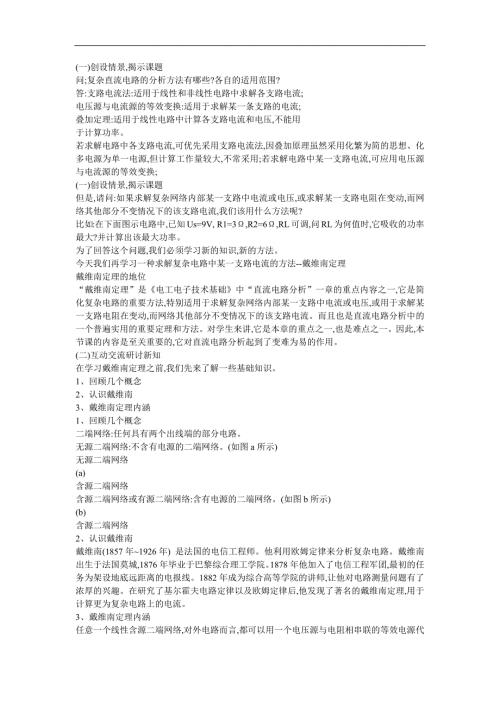

1、 (一)创设情景,揭示课题问;复杂直流电路的分析方法有哪些?各自的适用范围?答:支路电流法:适用于线性和非线性电路中求解各支路电流;电压源与电流源的等效变换:适用于求解某一条支路的电流;叠加定理:适用于线性电路中计算各支路电流和电压,不能用于计算功率。若求解电路中各支路电流,可优先采用支路电流法,因叠加原理虽然采用化繁为简的思想、化多电源为单一电源,但计算工作量较大,不常采用;若求解电路中某一支路电流,可应用电压源与电流源的等效变换;(一)创设情景,揭示课题但是,请问:如果求解复杂网络内部某一支路中电流或电压,或求解某一支路电阻在变动,而网络其他部分不变情况下的该支路电流,我们该用什么方法呢?
2、比如:在下面图示电路中,已知Us=9V, R1=3,R2=6,RL可调,问RL为何值时,它吸收的功率最大?并计算出该最大功率。为了回答这个问题,我们必须学习新的知识,新的方法。今天我们再学习一种求解复杂电路中某一支路电流的方法-戴维南定理戴维南定理的地位“戴维南定理”是电工电子技术基础中“直流电路分析”一章的重点内容之一,它是简化复杂电路的重要方法,特别适用于求解复杂网络内部某一支路中电流或电压,或用于求解某一支路电阻在变动,而网络其他部分不变情况下的该支路电流。而且也是直流电路分析中的一个普遍实用的重要定理和方法。对学生来讲,它是本章的重点之一,也是难点之一。因此,本节课的内容是至关重要的,
3、它对直流电路分析起到了变难为易的作用。(二)互动交流研讨新知在学习戴维南定理之前,我们先来了解一些基础知识。1、回顾几个概念2、认识戴维南3、戴维南定理内涵1、回顾几个概念二端网络:任何具有两个出线端的部分电路。无源二端网络:不含有电源的二端网络。(如图a所示)无源二端网络(a)含源二端网络含源二端网络或有源二端网络:含有电源的二端网络。(如图b所示)(b)含源二端网络2、认识戴维南戴维南(1857年1926年) 是法国的电信工程师。他利用欧姆定律来分析复杂电路。戴维南出生于法国莫城,1876年毕业于巴黎综合理工学院。1878年他加入了电信工程军团,最初的任务为架设地底远距离的电报线。1882年成为综合高等学院的讲师,让他对电路测量问题有了浓厚的兴趣。在研究了基尔霍夫电路定律以及欧姆定律后,他发现了著名的戴维南定理,用于计算更为复杂电路上的电流。3、戴维南定理内涵任意一个线性含源二端网络,对外电路而言,都可以用一个电压源与电阻相串联的等效电源代替。其电压源的电压等于该有源二端网络的开路电压Uoc; 串联电阻R0等于该有源二端网络中所有独立源为零(电压源短路,电流源开路)时的等效电阻。
