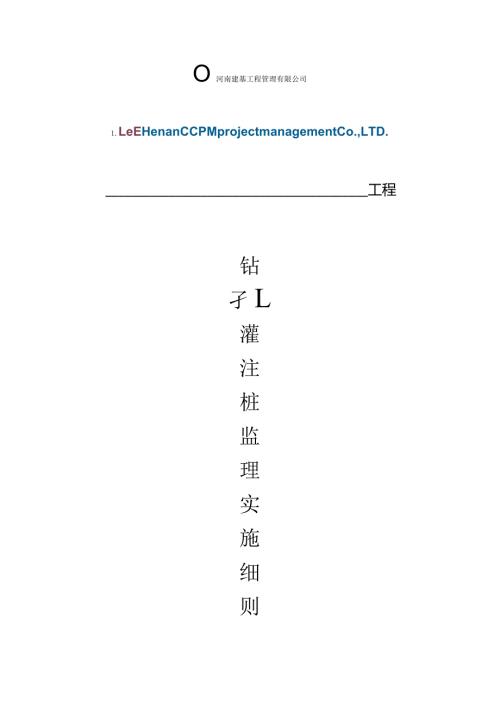

1、O河南建基工程管理有限公司1.LeEHenanCCPMprojectmanagementCo.,LTD.工程钻孑L灌注桩监理实施细则编制人：批准人：批准时间：河南建基工程管理有限公司XXX监理项目部1、 专业工程概况和特点2、 监理工作依据3、 监理工作流程4、 监理工作的控制要点及目标值5、 监理工作的方法和措施6、 监理旁站内容、方法和要求7、 钻孔桩施工监理检查记录表式钻孔灌注桩监理实施细则1专业工程概况和特点木工程地下室3层、地上主楼19层裙房10层。主楼：基础采用“桩基+大底板（1800厚）+箱型基础（三层地下室）“，地下室和地上部分为框架一一剪力墙结构；裙房：基础采用“桩基+梁（地
2、梁）板式底板+箱型基础（三层地卜.室）”，地F室和地上部分为框架结构。工程量一览表桩型数量桩顶相对标高（M）班径(mm)桩底相对标高（M）持力层碎级配备注JZl10-14.10900-74.50第J层粉细砂C40(钢管内为C60)钢管桩JZlA3-14.10JZlB2-12.40JZlC57-12.10JZ263-14.10800-71.30第-1层粉细砂C40工程桩其中48根钢格构桩JZ2A10-12.40JZ2B9-15.10JZ2C2-13.45JZ2D5-13.45JZ2E187-12.10JZ37-14.10800-393012层粉质粘土夹粘质粉土C40工程桩JZ3AI-12.10因
3、地下室部分采用逆筑法施工，利用桩基工程中的72根工程桩（900）预埋钢管柱和48根工程桩（800）预埋钢格构，与地卜.连续墙共同作为逆筑法施工期间的竖向受力构件，地下室各层楼板作为水平受力构件。钢管柱和格构柱的垂直度偏差要求1/400,控制难度较大；钢管与底板和各层梁交接处节点预埋件多，其标高、方向须准确控制；正常施工期间处于高温季节，水下C40和水下C60碎灌注须连续迅速，避免出现“埋管事故a.900钻孔灌注桩单桩竖向估算承载力设计值6000KN；800钻孔灌注桩单桩竖向估算承载力设计值5000KNob.灌注桩施工时钻头锥形钻头夹角应大于120,钻头直径须与设计孔径相同；钻孔灌注桩施工前，必
4、须试成孔，数量不少于2个以便核对地质资料，检验所选设备、施工工艺及技术要求是否适宜。c.根据3个试桩成孔利8、S2两组试桩资料，本工程决定采用施工方案参数：泥浆比重：一清为，二清为，粘度为一:成孔至灌碎开始时间须小于一小时，超过一小时，重新扫孔。本工程土层在95.36m深度范围的地基土均属第四系河口滨海相，滨海浅海相沉积层，主要由饱和的粘性土、粉沙土、沙土组成，共分为9层，因受古代河道切割影响，第层粉质粘土暗色粉质粘土硬层和第层沙土确失，以第12层粘质粉土局部存在代之分布。在深度15m范围内无饱和的厚层状砂质粉土或粉沙分布，仅在第层4.56.5m处夹多量粉质土，基坑开挖时易产生管涌、流沙等不良
5、地质现象。场内浅部地下水属潜水类型，受大气降水和地表泾流补给，埋深一般在0.350.70之间，相应标高2.652.09m。钻孔灌注桩JZ3、JZ3A、JZ3B以第12层粉质粘土夹粘质粉土为持力层，JZl、JZlA、JZ2、JZ2A、JZ2E以第/层粉细砂为持力层。2监理工作依据2.1 建设监理合同、施工合同及招投标文件2.2 监理规划2.3 工程桩施工图纸、技术说明及设计变更等2.4 经审批的钻孔灌注桩施工组织设计2.5 执行标准、规范 建筑桩基技术规范(JGJ94-94)建筑地基基础工程施工质量验收规范(GB502022002)建筑工程质量验收统一标准(GB503002001)工程测量规范(
6、GB50026-93) 钢筋焊接及验收规范(JGJI8-96)混凝土结构工程施工质量验收规范(GB50204-2002) 建设工程监理规范(GB50319-2000)3监理工作的流程3.1钻孔桩施工监理控制总流程是钻孔桩分项工程质 量验收督促施工单位处理利侍本工程采用的钻孔灌注桩桩径较大，深度较深，施工中成孔时间较长，容易出现塌孔现象。施工的工序较为复杂，施工工艺变化较多，其中成孔工艺、泥浆护壁性能及水下睑灌注质量对钻孔灌注桩质量的目标影响较大，钻孔灌注桩常见质量问题包括桩位偏差、孔斜、断桩、缩径、桩身碎疏松、沉淤超厚及钢筋笼上浮等。4.2 桩位放样控制：对群桩允许偏差20mm；单排桩Iomm
7、4.3 灌注桩的桩位偏差必须符合表一的规定，桩顶标高至少要比设计标高高出0.5m,桩底清孔质量按不同的成桩工艺有不同的要求，应按规范的具体要求执行。每浇注50必须有1组试件。小于50m3的桩，每根桩必须有1组试件。表一灌注桩的平面位置和垂直度的允许偏差表序号成孔方法桩径允许偏差(mm)垂直度允许偏差(%)桩位允许偏差(mm)13根、单排桩基垂直于中心线方向和群桩基础的边桩条型桩基沿中心线方向和群桩基础的中间桩1泥浆护壁钻孔桩DW100Omm50100Omm50I00+0.01H150+0.01H2套管成孔灌注桩D500mm-20500mm1001503干成孔灌注桩-201701504人工挖孔
8、桩混凝土护壁+500.550150钢套管护壁+501检查每根桩的实际灌注量9桩顶标高mm+30-50水准仪（需扣除桩顶浮浆层及劣质桩体）5监理工作的方法及措施5.1监理工作方法：巡视、旁站：根据钻孔灌注桩的工艺特点，对施工全过程进行监理跟踪巡视和旁站，并明确规定旁站监控点，对下钢筋笼和水下碎的灌注等关键工序的质量进行严格的旁站监理。严格检查验收程序:本桩基工程存在总、分包及其下属的劳务队伍，质量管理和质量控制应严格按照班组自检一分包自查一总包复查一监理验收的程序进行。检查验收内容包括：开孔通知、成孔终孔验收、第一次清孔、钢筋笼制作验收、钢筋笼接长验收、第二次清孔以及成桩终验等。监理指令：存在问
9、题监理方法监理指令准备工作和施工过程中存在问题巡视口头通知、监理巡视通知单、监理工作联系单关键质量控制点存在问题旁站口头通知、监理工程师通知单、质量专题会工序验收节点存在问题检查、验收口头通知、监理工作联系单、监理通知单进度方面存在问题人、机、物和工作效率统计监理工作联系单、进度专题会安全文明施工存在问题巡视、检查口头通知、安全监理联系单质量会议：每周主持召开工程例会；针对重要质量问题召开专题会议。对钻孔桩施工全过程进行影像资料记录：包括施工前场地全貌、护筒埋设、钻机就位、钻机钻进、各工序验收、下钢筋笼和浇碎旁站等。5.2监理措施：组织措施：a人员分工：根据钻孔桩工艺和施工特点，对监理项目部人
10、员进行合理分工，如下：XXXXXXXXXb、工作制度：现场专业监理人员分XXX班（8:0020:00和20:00次日8:00,每班XXX人），进行全程巡视、旁站、检查和验收。技术措施：a、组织所有监理人员全面地阅读图纸等技术文件,提出书面意见,参加设计交底,制定详细的监理细则。b、详细审核施工方提交的组织设计；严格审查施工总包的质量管理和质保体系的建立、健全和实施。c、研究分析钻孔桩施工质量风险点，合理确定质量控制关键点，具体项目如下：1）桩位控制桩位控制包括桩在水平方向的位置，桩顶埋深（垂直方向位置），以及桩身垂直度的控制。桩在水平方向位置控制包括检查红线、灰线、护筒埋设情况及钻机就位情况。
11、由于桩位放样随施工阶段性进行，监理工作主要采取抽样检查的方法。粒顶埋深主要通过控制吊筋长度及混凝土上翻高度进行。吊筋长度采用理论计算值与实际长度相比较的方法来控制，避免吊筋采用统一长度，而不考虑地坪和机架标高的变化。在混凝土浇捣结束之前，监理检查实测的上翻高度。桩身垂直度通过控制桩架垂直度（目测）、测斜，以及钢筋笼下放顺利程度来进行。2）桩长控制控制桩长是保证灌注桩承载性能的重要措施。桩长控制措施一方面是检查钻具长度。钻具在施工过程中有一定的变化，包括钻具伸缩、磨损和更换。监理在施工过程中对钻具进行多次复测，并与施工单位校核，保证钻具长度的真实性。另一方面检查钻孔转盘标高，控制钻杆上余量，确保
12、实际钻杆上余量与理论钻杆上余之差控制在误差范围内（5CM）t）监理在每根桩终孔之前检查钻杆上余量，经监理许可方可进行下一道工序施工。3）桩径控制桩径是反映桩承载能力的另一个重要指标，监理工作为保证桩径，主要采取控制桩成孔操作，钻头直径、测井以及控制钻孔静止时间，同时由于平均桩径变化与充盈系数密切相关，存在以下关系：实际桩径=设计桩径X充盈系数因此监理工作将充盈系数作为控制桩径的一大依据。钻孔操作与桩径密切相关，钻孔操作不当容易产生缩颈和扩颈现象，把好钻孔操作关是成桩质量得以保证的重要方面。监理督促施工单位针对不同机械和土层，制定相应的钻孔操作方案，确保成孔质量。通过测井和充盈系数变化情况来控制
13、钻头直径，也是监理工作的一个部分。一方面监理要求施工单位明确钻头直径范围值，同时针对桩头磨损及更换作经常性检查，确保钻头使用直径。钻孔静止时间是保证桩径的一项重要措施，钻孔静止时间过长容易引起软土层内缩颈，及由于孔壁泥皮增厚影响桩的直径。钻孔静止时间不宜大于24小时，尽可能保证灌注桩施工的连续性。4）桩身质量控制控制桩身质量包括钢筋笼制作及安装质量，混凝土质量及混凝土浇捣质量。钢筋笼制作完毕，监理实施验收制度，按设计要求检查钢筋笼的各项技术指标（包括钢笼直径、长度、主筋数量、箍筋间距、焊接质量等）。钢筋笼安装质量通过检查焊接（立面）质量及下笼情况来进行，控制笼顶所处位置（吊筋长度控制）及钢筋下
14、放按规范进行，同时检查钢筋笼定位的固定措施。商品混凝土搅拌质量主要通过目测和塌落度检查来进行。混凝土浇捣质量控制监理工作主要有四个方面，包括混凝土初灌量、开浇时导管距孔底位置、浇捣过程中导管在混凝土内的埋深及每次导管上拔长度和上拔速度的检查。5）桩端施工质量控制桩端施工质量影响桩端承载性能，为保证桩端质量，监理除控制桩径外，还要严格控制沉淤厚度。监理以孔底部（钻头尖部所处位置）为控制沉淤标准，并相应扣除钻头最大直径断面以下长度的一半为沉淤厚度，要求沉淤符合设计要求。同时监理还严格控制二次清孔结束至碎浇捣之间间隔时间（30分钟）。沉淤厚度与清孔质量是密切相关的，为保证清孔质量，监理一方面检查清孔
15、时泥浆性能，严禁清水清孔、钻孔用同一泥浆池；再者复校导管长度，控制清孔时导管埋深，以保证清孔效果。改变单纯量测沉淤厚度控制沉淤的方法，变被动为主动，比较好地保证了本工程沉淤性能。d、分析钻孔桩常见质量问题产生原因，制定预防对策，做好事前预控。表二列出了钻孔灌注桩常见质量问题产生的原因和处理对策，必须针对问题产生的原因，制定预控措施和加强薄弱环节的监控，避免质量问题的出现。表二灌注桩的常见质量问题及处理方法质量问题产生原因处理方法和预防对策孔壁坍落1 .护壁泥浆比重太小；2 .孔内液面高度不够或孔内出现承压水，降低了静水压力：3 .护筒埋置太浅，下端孔壁坍塌；4 .在松散砂土或流砂层中钻进时，进
16、尺速度太快或停在一处空转时间太长，转速太快。1 .根据土质条件合理配置泥浆，或流砂层中钻进时，应控制钻进速度，并应选用比重、粘度、胶体率等均合适的优质泥浆；2 .发生孔壁坍落时，应探明位置，将砂和粘土混合物回填到坍孔位置以上12米处，如坍孔严重，应全部回填，等回填物沉积密实后再重新钻孔。桩孔偏斜1 .钻孔时遇到地下障碍物使钻杆偏位：2 .地面不平或不均匀沉降使钻机底座倾斜，导致钻孔偏斜：3 .钻杆弯曲或连接不当，使钻头、钻杆的中心线不同轴。1 .探明地下障碍物情况，并事先清除掉；2 .场地要整平，钻架就位后调整，使转盘与底座水平，钻杆顶端的起重滑轮边缘与固定钻杆的卡孔和护筒中心三者应在同一轴线
17、上：3 .钻杆接头应逐个检查，及时调整弯曲的钻杆要及时更换。钻孔漏浆1 .遇到透水性大或有地卜.水流动的土层：2 .护筒埋设太浅，回填土不密实。1 .加稠泥浆或倒入粘土，慢速转动：2 .根据土质情况决定护筒的埋置深度；3 .将护筒外壁同孔筒间的缝隙用土填密实。缩孔钢筋笼放置与设计要求不符1 .由于塑性土膨胀而造成缩孔2 .在堆放、起吊、运输时没有严格按照要求操作造成变形；3 .吊放入孔中时，不是垂直缓缓放入，而是倾斜状插入；4 .孔底沉渣未清理干净，造成实际孔深与设计要求不符，钢筋笼放不到设计深度。1 .采用上下反复扫孔的方法来扩大孔径2 .为了减少或阻止变形，在钢筋笼上每隔225m设置加强箍
18、道，并在钢筋笼内每隔34m装一个拆卸的十字形临时加劲架，在吊放入孔中时拆除。3 .钢筋笼过长时，可根据现场吊机能力，将其分段制作，吊放钢筋笼入孔时，再分段焊接：4 .在钢筋笼周围主筋上，每隔定距离设置碎垫块，其厚度根据设计图中保护层的厚度而定；5 .孔底沉渣应清理干净，实际孔深应满足设计要求：6 .吊置钢筋笼入孔时，应保持垂直并缓慢放入，防止碰撞孔壁，并在放入后要采取措施固定其位置；7 .吊放入孔前，应检查钢筋笼是否变形，发现有变形的应修理后再使用。桩身夹泥或断桩1 .碎坍落度太小，粗骨料料径太大，未及时提升导管及导管位置倾斜等原因，使导管堵塞，形成桩身险中断；2 .搅拌机故障，使碎中断灌注时
19、间过长：3 .提升导管时碰撞钢筋笼，使孔壁土体混入险中：4 .导管没扶正，接头法兰挂住钢筋笼。1 .磴配合比应严格按照设计要求，粗骨料粒径及坍落度均应满足规范要求；2 .灌注碎前应检查搅拌系统，以保证险的浇灌不中断：3 .边灌碎边提导管，灌注时测碎顶面的上升高度和埋管的埋深，避免导管提升太快，而脱离砂面，造成导管内进水导致的桩夹花，也要防止导管埋入过深，而造成导管内碎压不高或导管为碎埋住。注重下与量、进度、安全文明综合监控，参与管理，促进良性循环的形成。安全、文明施工监理措施a.安全监理工作措施1）对施工单位的安全生产责任制、安全生产保证体系进行检查审核，并督促其建立完善。对施工单位在施工过程
20、中制定的各项安全描述措施进行检查、审核，并对其具体的实施情况进行监理。2）依照安全生产的法规、规定、标准及监理合同要求，督促协调施工单位从管理入手，全面在施工中执行各种规范，对可能发生的事故，采取预防措施，实施施工全过程的安全生产。及时制止和纠正各种违章作业，及时发现各种隐患，督促其整改。对其重大隐患和问题有权责令施工单位停工整改。3）对施工单位施工机械设备的数量、性能、检修证及特种工种作业人员操作证等进行审核、监督，确保机械设备的正常运转，消除不安全隐患。4）审查施工单位提交的施工现场平面布置；督促施工单位定期或不定期检查用电，机械设备，临边防护、消防安全等。5）每日巡视，并作好安全监理日记
21、每周对施工现场的安全用电、运用明火、防护设施、消防器材的设置、设备安装、防火、防事故措施的落实情况进行一次综合性的检查。每月书面向建设单位工程项目管理组反馈安全监理情况，重大信息及时汇报。6）检查施工单位特殊工种的上岗操作证。6级风以上严禁高空作业，有关设备或设施应装设防雷装置，以防雷击。b.文明施工监理工作措施1）检查督促施工单位按规定做好施工区域与非施工区域之间分隔、路拦的设置。2）检查本工地的排水设施，督促封堵排水管道的申报手续，以及检查督促对公用。3）管线的保护措施和其它应急设施（包括防污设施）的落实。4）检查督促施工单位保持施工沿线单位居民的出入口和道路的畅通、整洁，凡在施工道路的
22、交叉口要按规定设置交通标志牌，夜间设示井灯，防止事故发生。5）检查督促施工单位按规定落实各类材料及土方的堆放，做到整齐有序，不侵占人行道、车行道、消防通道。6）检查督促施工单位在施工中防止渣土洒落，泥浆废水流溢，粉尘飞扬，减少施工对市容环境和绿化的污染。严格控制噪声。7）检查督促施工单位按规定做到工地“五小”设施齐全，建立各项管理制度，落实卫生包干责任制，搞好施工区域和生活区域的环境卫生。8）工程竣工后，检查督促施工单位在规定期限内完成现场的清场工作。9）对检查中发现存在的问题，要以书面通知施工单位，落实整改并及时向建设单位反馈。6监理旁站内容、方法和要求6.1 旁站工序：本工程确定钢筋笼下放
23、和水下碎灌注为关键工序，要求当班监理人员必须实施旁站监理。6.2 工作要求：检查施工单位管理人员的到位情况；检查施工执行施工方案以及工程建设强制标准情况；严格按照监理工作的控制要点和目标值中相应工序的质量要求进行过程检验；认真、准确地做好旁站监理记录。发现异常问题，当班监理员应及时向专业监理师或总监进行报告，经妥善处理后方可转入下道工序施工。7钻孔桩施工监理检查记录表式（该表作为监理内部实测实量检查记录）7.1 钻孔灌注桩监理检查记录表7.2 碎灌注桩钢筋笼制作质量监理检查记录表7.3 钻孔桩桩位和标高监理实测记录表钻孔灌注桩监理检查记录表准备工作桩号：钻机编号：护筒标高：M就位情况：钻具总长
24、m桩顶标高：M设计深度m桩底标高：M机高m理论机余：m钻进成孔开钻时间：结束时间：钻孔深度：m实际机余：m备注：泥浆面高于地卜水位的标高情况一次清孔绳测深度：m沉渣厚度：cm泥浆性能：检测桩径：mm桩垂直度：提钻时间开始时间：结束时间：钢筋笼下放开始时间：结束时间:吊筋长度：安装深度误差：钢筋笼固定情况：焊接质量：导管下放开始时间：结束时间：离孔底距离：m二次清孔开始时间：结束时间：沉渣厚度：泥浆性能：混凝土灌注开始时间：结束时间：强度等级：试块制作：组定货坍落度：坍落度检查：/灌注情况：灌注余深：m实际方量：m3理论方量：m3充盈系数：备注工程名称:施工单位:桩径:编号:记录人碎灌注桩钢筋笼制作质量监理检查记录表工程名称：分项工程：碎灌注桩部位：项序检查项目允许偏差（mm）实测值12345678910主控项目1主筋间距+102长度100般项目1钢筋材质检验符合设计要求2箍筋间距203直径10检查结果主控项目一般项目检查点，其中合格点，合格率%.验收结论检查人：日期：钻孔桩桩位和标高监理实测记录表桩规格:工程名称:序承台编号桩位编写主控项目一般项目序号承台编号桩位编写主控项目一般项目X向偏差(mm)Y向偏差(mm)桩顶标高(+30-5Omm)X向偏差(mm)Y向偏差(mm)桩顶标高(+30-50mm)检查意见:检查人:
