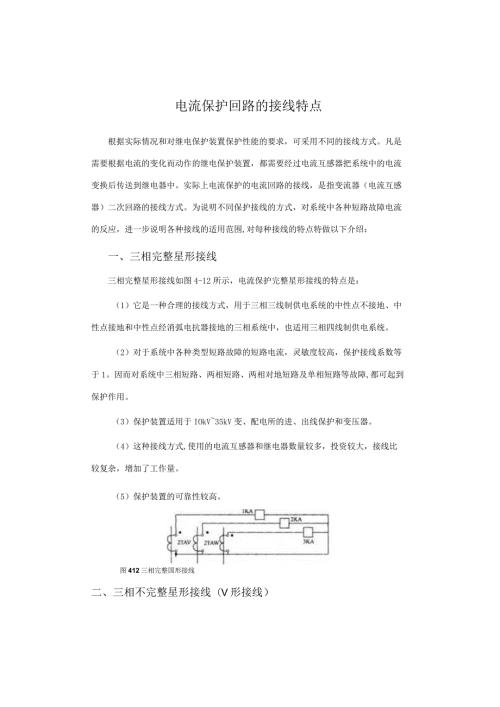

1、电流保护回路的接线特点根据实际情况和对继电保护装置保护性能的要求，可采用不同的接线方式。凡是需要根据电流的变化而动作的继电保护装置，都需要经过电流互感器把系统中的电流变换后传送到继电器中。实际上电流保护的电流回路的接线，是指变流器（电流互感器）二次回路的接线方式。为说明不同保护接线的方式，对系统中各种短路故障电流的反应，进一步说明各种接线的适用范围,对每种接线的特点特做以下介绍：一、三相完整星形接线三相完整星形接线如图4-12所示，电流保护完整星形接线的特点是：（1）它是一种合理的接线方式，用于三相三线制供电系统的中性点不接地、中性点接地和中性点经消弧电抗器接地的三相系统中，也适用三相四线制供
2、电系统。（2）对于系统中各种类型短路故障的短路电流，灵敏度较高，保护接线系数等于1。因而对系统中三相短路、两相短路、两相对地短路及单相短路等故障,都可起到保护作用。（3）保护装置适用于IOkV35kV变、配电所的进、出线保护和变压器。（4）这种接线方式,使用的电流互感器和继电器数量较多，投资较大，接线比较复杂，增加了工作量。（5）保护装置的可靠性较高。图412三相完整国形接线二、三相不完整星形接线（V形接线）V形接线是三相供电系统中IokV变、配电所常用的一种接线，如图4-13所示。电流保护不完整星形接线的特点是：（1）应用比较普遍，主要是IokV二相三线制中性点不接地系统的进、出线保护。（2
3、接线简单,投资小，维护方便。（3）这种接线不适宜作为大容量变压器的保护，V形接线的电流保护主要是一种反应多相短路的电流保护,对于单相短路故障不起保护作用,当变压器为Y、YY0（Yno）接线，未装电流互感器的发生单相短路故障时,保护不动作。用于Y、YA（dll）接线的变压器中,如保护装置设于Y侧，而A侧发生U、V两相短路，则保护装置的灵敏度降低，为了改善这种状态，可以采用改进型V形接线，即两相装设电流互感器,采用T只电流继电器的接线，如图4-14所示。2TAU斗”KA4木木W配眩移典图4-14改讲谶V形推线（4）采用不完整星形接线的电流保护，必须用在同一个供电系统中，不装电流互感器的相应该一致
4、否则,在本系统内发生两相接地短路故障（恰恰在两路配电线路中的没有保护的两相上），保护装置将拒绝动作，造成越级掉闸事故，延长了故障切除时间,使事故扩大。三、两相差接线两相差接线是采用两相接电流互感器，用一只电流继电器的接线方式，如图4-15所示。国4-15脚相装接线两相差接线的电流保护特点：(1)保护的可靠性差，灵敏度不够，不适于所有形式的短路故障。(2)投资小，使用的继电器最少，结构简单,可以用做保护系统中多相短路的故障。(3)只适用于IokV中性点不接地系统的多相短路故障，因此，常用做IokV系统的一般线路和高压电机的多相短路故障的保护。接线系数大于完整星形接线和V形接线，接线系数为由接线系数是指故障时反应到电流继电器绕组中的电流值与电流互感器二次绕组K继电器绕组中的电流值中的电流比值，即”一电流互感器二次绕组中的电流值继电保护的接线系数越大，其灵敏度越低。
