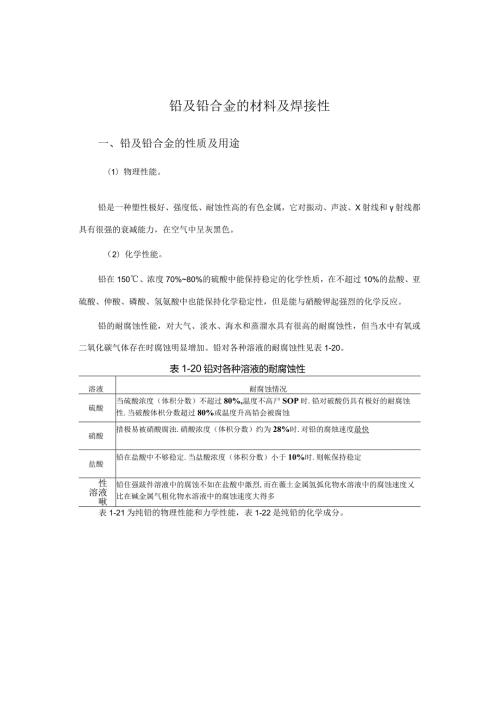

1、铅及铅合金的材料及焊接性一、铅及铅合金的性质及用途（1）物理性能。铅是一种塑性极好、强度低、耐蚀性高的有色金属，它对振动、声波、X射线和射线都具有很强的衰减能力，在空气中呈灰黑色。（2）化学性能。铅在150、浓度70%80%的硫酸中能保持稳定的化学性质，在不超过10%的盐酸、亚硫酸、伸酸、磷酸、氢氨酸中也能保持化学稳定性，但是能与硝酸钾起强烈的化学反应。铅的耐腐蚀性能，对大气、淡水、海水和蒸溜水具有很高的耐腐蚀性，但当水中有氧或二氧化碳气体存在时腐蚀明显增加。铅对各种溶液的耐腐蚀性见表1-20。表1-20铅对各种溶液的耐腐蚀性溶液耐腐蚀情况硫酸当硫酸浓度（体积分数）不超过80%,温度不高尸SO
2、P时.铅对破酸仍具有极好的耐腐蚀性.当破酸体枳分数超过80%或温度升高铅会被腐蚀硝酸措极易被硝酸腐浊.硝酸浓度（体枳分数）约为28%时.对铅的腐烛速度最快盐酸铅在盐酸中不够稳定.当盐酸浓度（体积分数）小于10%时.则帐保持稳定性液啾溶铅住强跋件溶液中的腐蚀不如在盐酸中激烈,而在薇土金属氢弧化物水溶液中的腐蚀速度乂比在碱金属气粗化物水溶液中的腐蚀速度大得多表1-21为纯铅的物理性能和力学性能，表1-22是纯铅的化学成分。表1-21纯铅的物理性能和力学性能密度()Olkgm*)熔点(X)导热率(W(nvK)电阻率(IO11m)抗拉强度(MPa)M服强度(MPa)伸长率(%)硬度(HB)11.343
3、27.320720.69.829.44.940*504-6表1一22纯铅的化学成分(质成分数)()牌号PbNA吕CIIAsSbSnZnFeBiCdNiPb99.99499.9940.00080.l0.50.0080.0050.0040.050.004一Pi99.99()99.990O.I50.l0.50.0080.0050.0040.l0.0100.20.2Pb99.98599.9850.00250.l0.50.8OoO50.0040.l0.0150.20.2Pb99.97099.970().500.003O.(X)10.l0.l0.50.20.0300.l0.lPH99.94099.9400
4、800.0050.l0.0010.l0.50.20.0600.0020.002工业用一般是铅锚合金，表1-23为铅睇合金的成分、力学性能和用途。表1-23铅镭合金的成分、力学性能和用途代号成分(质依分数)()抗拉强度(MPa)伸长率(%)硬度(HB)用途PbShPb-ShO.5余垃03-4).8化肥,化纤、农药、造船、电气设备中作耐酸.耐掰蚀和防护材料PlLSh2余依1.52.5一Pb-Sb4余依3.5-4.527.5508Ph-Sh6余依5.O-7.O28.9509Pb-SbS余V7.“9.231.7309Hi-Sh12余献IO.(M4.O铅锦合金中加入Cu、Sn组成硬铅，硬铅的密度比铅高
5、可作为结构材料，在化工防腐设备中应用广泛，但硬铅的耐腐蚀性比纯铅略有降低。表124为硬铅的化学成分和用途。表24硬铅的化学成分和用途（质疑分数）（）代号SbCuSnPb用途PhSb4-O.2-O.53.5-4.50.050.20.050.5余址化纤设备中耐酸.耐蚀材料PbSb6-O.2-O55.56.50.05-0.20.050.5余量PbSb8-O.2-O.57.5-8.50.050.20.050.5金!；PbShlO-O.2-O.59.5-10.50.050.2().050.5余量二、铅及铅合金的焊接性铅的焊接性及软钎焊性都很好，铅及铅合金的焊接特点如下。铅对氧的亲和力很强。在焊接过程中
6、铅表面易生成氧化铅薄膜，氧化铅的熔点比铅高得多，为80（C,而密度比铅小，它可以阻碍铅溶滴与熔池金属熔合，产生夹渣、未焊透等缺陷。铅焊接时，因其溶点低、导热率低，所需要的焊接热量不宜太大，由于铅的塑性变形能力强，焊后应力松弛明显，一般焊后只要用木锤敲打焊缝就能消除焊接应力。铅的再结晶温度为1520C,在室温条件下可完成再结晶过程，故焊接热影响区不发生硬化倾向。铅熔化后其流动性好，焊接熔池中铅很易流淌，使横焊和仰焊操作困难，在薄板对接焊时，一般采用搭接或卷边。焊接铅及铅合金必须注意安全防护，焊工如吸入过量的铅化物，将引起铅中毒，因此要采取较好的通风措施。由于铅的熔点较低，铅软钎焊时要注意防止铅熔化，一般铅合金较易实现软钎焊，但要求耐腐蚀的接头不采用软钎焊，而采用溶焊。
