    雨水回收系统专项施工方案.docx

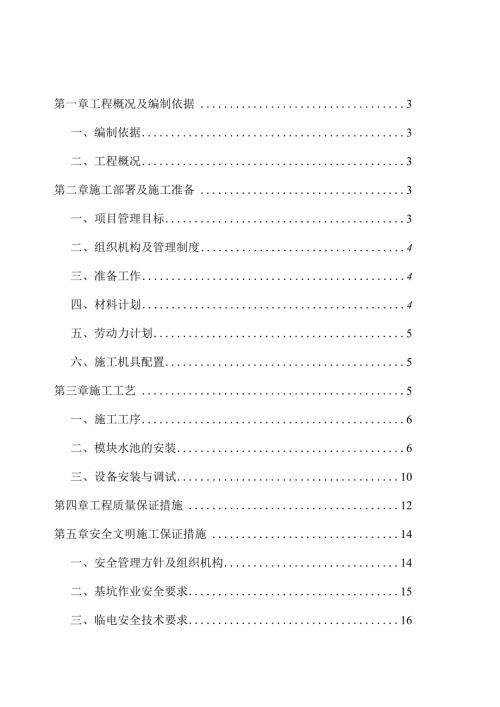

    1、第一章工程概况及编制依据3一、编制依据3二、工程概况3第二章施工部署及施工准备3一、项目管理目标3二、组织机构及管理制度4三、准备工作4四、材料计划4五、劳动力计划5六、施工机具配置5第三章施工工艺5一、施工工序6二、模块水池的安装6三、设备安装与调试10第四章工程质量保证措施12第五章安全文明施工保证措施14一、安全管理方针及组织机构14二、基坑作业安全要求15三、临电安全技术要求16四、雨季施工要求17五、文明施工要求19第六章工程保修承诺和措施19第一章编制依据及工程概况一、编制依据本工程招标文件;主要的现行相关国家和地方规范、标准、图集;我公司有关工程施工的规定与标准及质量、环境、职业

    2、安全健康体系文件;现场踏勘掌握现场施工条件等。主要规范、标准:10SS705雨水综合利用GB50400-2006建筑与小区雨水利用工程技术规范GB50015-2003建筑给水排水设计规范(2009年版)GB500336-2002建筑中水设计规范GB50318-2000城市排水工程规划规范GB50014-2006室外排水设计规范GB/T18920-2002城市污水再生利用城市杂用水水质JGJ46-2005施工现场临时用电安全技术规范JGJ59-99建筑施工安全检查标准GB5006-2007工程测量规范JGJ33-2012建筑机械使用安全技术规程JGJ106-2008施工现场机械设备检查技术规程J

    3、GJ130-2007建筑施工扣件式钢管脚手架安全技术规范GB50204-2008混凝土结构工程施工质量验收规范(修订版)建筑与小区雨水利用工程技术规范实施指南二、工程概况1、项目名称:梧桐山隧道口绿道节点天桥雨水综合利用系统工程工程地点:深圳市盐田区梧桐山隧道口工程内容:招投标范围内的设备安装。第二章施工部署及准备工作一、项目管理目标充分发挥公司技术优势和类似大型工程安装经验,组织高效生产,严格履行合同,以一流的公司管理、一流的制作质量、一流的安全生产与文明施工,圆满完成本工程的制造安装任务,并确保实现以下目标:1、工程质量目标合格率100%。精心、安排、精心、组织、精心施工,严格要求。2、安

    4、全文明施工目标不发生触电事故、不发生高处坠落事故、不发生火灾事故、不发生人身伤害事故。密切配合总包单位的建筑安全工地管理,标准化管理实施工地管理。3、施工部署及工期安排本工程基坑开挖,预计2018年月日开工,2018年月日完毕,工程的工期安排将严格按照现场实际要求,满足工程总体进度计划,本专业施工计划工期为30日历天,施工任务密集,主要施工任务周期较短,具体工期可根据现场实际工期及施工条件再进行调整,确保满足现场总体工期。二、项目管理组织机构为实现企业承包项目管理目标(安全、质量、进度、成本目标),保证全面履行合同,根据工作实际需要组建项目经理部,与建设单位、设计单位、监理单位等密切联系,共建

    5、和谐的施工环境;按照项目管理实施规划对现场施工进行全过程组织和管理。三、准备工作1、技术准备熟悉合同、图纸及规范,参加图纸会审,做好施工现场调查记录(1) 参加图纸会审,与设计、监理充分沟通,确定各节点及方案图,尽早开始施工准备。(2) 进一步确定具体工作计划,如材料进场、机械进场等安排,以便合理安排现场各工序施工。(3) 各专项工种施工工艺确定,组织施工。(4) 根据最终确定的技术方案及措施进行技术交底,确保技术措施落实到位,保证按照与跟专业协调一致的措施进行施工。四、材料计划在施工开始前一天将主要设备及材料如土工膜、模块及管道等材料运至现场,达到总材料的80%,施工开始后一周内机电设备等剩

    6、余材料全部进场。五、劳动力计划(按实际情况调整)天数每周人力需求计划管工钢筋工木工电工混凝土工力工合计进场后、施工前2421413第1天44214621第5天412815第10天41813第15天41813第20天41813第25天1124第30天1124六、施工才孔具配置序号机具名称型号机械台数备注1沟机3201台2翻斗车25m3辆3木工锯MJ105-45002把4电缆线3*4+l*l.5100米5曲线锯2把6插入式振捣棒中502台7电闸箱2个8潜水泵8NC2台9夯机2台10热熔焊机1台11胶皮锤6把第三章施工工艺一、施工工序测量放线一一基坑开挖一一基坑基础处理、基槽浇筑一一铺设土工膜一一过

    7、滤结构层一一塑料模块的组合与安装一一包裹土工膜、安装进、出水管和溢流管路一一水池的回填机电设备安装二、储水方块水池施工1、基坑开挖(我方提供基坑开挖、基坑基础的处理、浇筑要求,以便总包方参考)基坑的开挖深度应符合技术要求,应避免超挖。基坑的开挖底面积应大于水池的底面积,每边大于水池的底面积0.7LOm。安装进、出水管的一侧要预留足够的安装空间。基坑开挖形式及放坡要求如下图所示:放坡2、基坑基础的处理、基槽浇筑地基处理的基本要求是保证其有足够的承载能力,并减少因基础的不均匀沉降对水池结构的影响。首先在基坑清槽完成后浇筑IOonlnI厚的C15混凝土垫层,然做浇筑200Inm厚的C25混凝土底板(

    8、完成如图DO图1基槽完成图3、铺设土工膜在该项目中塑料模块组合水池作为蓄水池,铺设土工膜。为了加强蓄水池的密闭性,将其焊接成整张土工膜,并在上边用墨线打好折痕。铺设过程中应避免硬物刚破焊口。土工膜是池体的最重要的组成部分之一,在施工当中应该保护土工膜完好性,避免其受到磨损、损坏。对周围环境要求严格,对于混凝土底板需要清理渣土、尖锐物、石块、铁丝等,对于底槽要彻底清理干净,保证不对土工膜造成损坏。土工膜运至现场后宜采用人工卷铺。铺设完成后,要对土工膜进行检查,看是否有损坏的部分,如有损坏,进行修补。土工膜为二布一膜结构,现场单层铺装。土工膜预加工成一整张长方形的结构,长方向沿基坑长方向铺装,土工

    9、膜长方向中心与底板中心重合(见图2)。图2土工膜的铺设4、滤料结构层1)管井、管线布置:管井采用成品井安装,依照设计图纸就位,中心位置偏差应该控制在M5cm之内。管线采用HDPE或PPR管,采用热熔对焊连接,与管井接头也采用热熔对焊连接。焊接要求参照虹吸雨水施工安装手册(见图3)0图3管井、管线布置图4透水板安装4、塑料模块的组合与安装模块的的组装由模块、固定卡、固定杆。首先按照图纸尺寸安装第一层模块,同层塑料模块之间连接用固定卡连接,每个模块长边一侧使用的固定卡为2只,短边一侧使用的固定卡为1只。然后安装上层模块,上下塑料模块之间用固定杆连接,每座模块单体上下层之间的固定杆为4只。塑料模块的

    10、连接过程中,要尽量避免垂直连接,上下层之间应该成楼梯型连接,先铺设第一层,然后在逐层往上铺设。在铺设第一层塑料模块时,塑料水池的反冲洗管要同时施工,在水池的进水一侧留出进水管道弯头,反冲洗管的端部用管堵封牢;并将反冲洗支管引至水池顶面与总管汇合。见图3、4图6塑料模块组合5、包裹土工膜、安装进、出水管和溢流管路将事先焊接好的土工膜紧紧围裹在已铺装好的塑料模块组合水池的骨架周围,并按折痕将其折好。在顶面包裹时两侧搭接大于500mm。并将进、出水管和连通管路与土工膜的接口做密封处理。再将进水管路引入进水井(沉砂井),将出水管和溢流管路引入出水井(溢流井)。6、水池的回填(我方提供水池的回填要求,以

    11、便总包方参考)回填时间应选在水池储水模块骨架组装完成,外围包裹的士工布完毕后尽快进行。沟槽回填的范围从水池基础面向上至水池顶面。沟槽的回填沿水池四周进行,从水池底部向上对称分层实施,人工操作,不得采用机械推土回填,分层每层厚度不大于0.2m,采用蛙式打夯机每层逐步夯实。水池顶面至地面的回填水池以上0.5ITl内,应先在土工布上铺0.1m厚的中砂层,再向上的回填材料仍可用中砂,碎石屑或土质良好的原土,共分2层,每层厚度不大于0.2m,采用蛙式夯机分层夯实。从水池以上0.5m外,一般分层回填原土,每层厚度0.3m,可采用机械回填、碾压。回填土的密度的要求回填土的密度应符合具体工程要求,在设计无要求

    12、时,可按以下要求执行:水池侧面回填的最佳密实度90%水池顶面上部0.5m内85%水池顶面上部0.5m外至顶面80%三、设备安装1、阀门安装阀门安装按制造厂的安装说明书进行。阀门安装之前,按设计要求检查型号,清除阀内污物,检查阀杆是否灵活,以及阀体、零件等有无裂纹、砂眼。进行试压试漏试验,试验合格才能进行安装。安装方式为法兰连接。各种阀门安装注意以下要点:(1) 蝶阀安装a)安装碟阀时,注意方向性,介质流动的方向与阀体所示箭头方向一致。b)安装碟阀时,阀板停在关闭但不关紧的位置上或根据供货商要求,其手轮便于操作,开启位置按阀板的旋转角度确定。c)碟阀重量不能作用于管道上。d)碟阀法兰所用的垫片,

    13、质量合格,且不加双垫或偏垫。e)法兰的焊接符合有关焊接要求。f)安装好的碟阀,根据设计要求设置牢固的基础。(2) 止回阀安装止回阀应选用正规厂家的产品,具备合格证。设备进场后应清除阀体内杂质,并进行水封试验合格后方可进行安装。(3) 设备问、自清洗过滤器、水泵、紫外线消毒的安装a)设备不可装在负压区b)安装时须注意设备进出水方向,本套设备为侧下进,侧上出。c)周围管线悬空超出5m时应做钢架或水泥墩支撑。d)过滤器与水处理器设备配套使用时,应安装在水处理设备进水口之前。e)水泵安装使用前应全面检查电泵在运输、储存过程中有无造成损坏,如电缆线等是否完好无损,如有损坏,应及时请专业人员进行更换或修复

    14、后再使用。g)电泵运转前,检查绝缘电阻应符合相关标准要求,其冷态绝缘电阻是否大于50兆欧。h)接线时,电泵需正确安装漏电保护装置,并将三相电泵引出电缆中一根带有接地标志的黄绿双色线进行可靠接地,对带插头的电泵,将所连接的插座应进行可靠接地。如外配过载保护装置的三相电泵,应根据电流或功率大小选择相匹配的过载保护装置。i)紫外线消毒设备的安装是:本产品为管道式,两个水口可根据管线走向任选一个作为进水口,一个作为出水口,为便于更换灯管和石英管一侧要留有1.6M的空间。产品安装后先通水试验,检查无漏水后方可打开电源,根据灯管指示灯确认所有灯管正常工作3-5分钟后,方可通水(先打开出水阀门、再打开进水阀

    15、门),这时本机器开始运行。(4)设备问、自清洗过滤器、水泵、紫外线消毒的使用a)系统在安装完成后,应进行管路清洗,清洗时应敲打管路,除去附着在管内壁的焊渣等杂物,防止焊渣杂物损坏过滤网,系统初次运行一周后应清洗过滤器;b)系统初次运行时,应先打开供水阀,待系统充满水后,再打开出水阀,以利于去除管路的杂质,防止进入盘管;O根据系统设定的压差和浓缩比,及时排污(特别是夏天)d)严禁设备在无水状态下长时间开启;系统停机或季节性停机,应采用湿保护,以免设备、管网腐蚀。e)严禁撞击、辗压电缆,更不可作为起吊绳之用,电泵在运行过程中,不得随意拉动电缆,以免电缆损坏发生触电事故。f)水泵潜入水中时,其深度不

    16、超过5M,离水底应在0.5M以上。不得陷入泥中,同时防止水草杂物堵塞或卡死叶轮,使电泵不能正常工作,工作过程中要经常注意检查水位下降情况,不得让电泵露出水面工作。g)水泵工作时,应在使用场地设立“有电危险,人、畜不得进入”的安全警示标志,警方发生意外事故。h)水泵在正常运行情况下,内置保护器不会动作,一旦保护器出现频繁断开时,应切断电源,检查原因,排除故障后方能使用。对非全扬程使用的电泵,必须在扬程使用范围内使用,以防电泵因超载而损坏;对全扬程使用的电泵,所配管径应与规定的管径一致,不得大于规定管径,以免出现超载现象。电泵工作时,如想调整电泵位置或有触及电泵的动作时,必须先切断电源,以防发生意

    17、外事故。i)紫外线消毒强度监测仪的使用是先在现场安装号紫外线消毒器和强度监测仪,并接通进、出水路,接通电源,待灯管工作稳定15-20分钟再行调节。调节电位器Wl,使OUT与GND间电压输出为51%V即可。由于浑浊度,传感器与灯管距离等的不同,可能调节町不能使其输出电压达到5V,此时,应尽量降输出电压调节到最高值为止(如果是采用PLC接入次电压的,可以降量程定为2.5V或者L25V)。显示调节调节电位器W2,使数显表显示100%即可。报警调节W3为报警继电器动作点调节电位器,出厂时,已紫外线强度降到50%左右为继电器默认动作点,用户可以根据需要自行调节确定报警点。j)正常运行过程中,不能直视灯管

    18、不能通过直接拔掉电源开关来停止设备工作,以免引起触电。用户提供的电源一定要按照国家用电安全规定进行接地。如果出现异常现象时,请马上切断电源停止运转,处于异常状态连续运转会引起触电及火灾等严重事故。第四章工程质量控制根据本工程雨水管道施工特点,在施工过程中除强化管理,确保质量保证体系正常运行外,技术上也要采取相应的措施,使工程质量和工期有一个充分的保证。主要采取以下措施:1、施工测量放线要准确定位,放线要进行校核。在基坑开挖过程中,高程基准点要准确,高程控制要严密,塔尺及水平仪都要正确使用。土方工程的挖方和场地平整允许偏差值表IT序号项目允许偏差(mm)检验方法1表面标局+0-50用水准仪检查

    19、2长度、宽度-0用经纬仪、拉线和尺量检3边坡偏陡不允许查观察或用坡度尺检查2、底板浇筑垫层及底板的时候要避免质量通病,不振导、漏筋、蜂窝、夹渣等现象避免出现。在混凝土强度达到1.2Nmm2前,不得在其上踩踏或安装模板及支架。混凝土质量项目控制结构混凝土的强度等级必须符合设计要求。用于检查结构构件混凝土强度的试件,应在混凝土的浇筑地点随机抽取。取样与试件留置应符合下列规定:每拌制100盘且不超过100m3的同配合比的混凝土,取样不得少于一次;每工作班拌制的同一配合比的混凝土不足100盘时,取样不得少于一次;当一次连续浇筑超过1。川,时,同一配合比的混凝土每200川3取样不得少于一次;每次取样应至

    20、少留置一组标准养护试件,同条件养护试件的留置组数应根据实际需要确定。检验方法:检查施工记录及试件强度试验报告。说明:本条针对不同的混凝土生产量,规定了用于检查结构构件混凝土强度试件的取样与留置要求。本条为强制性条文、应严格执行。应指出的是,同条件养护试件的留置组数除应考虑用于确定施工期间结构构件的混凝土强度外,还应根据本规范第10章及附录D的规定,考虑用于结构实体混凝土强度的检验。对有抗渗要求的混凝土结构,其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土,取样不应少于一次,留置组数可根据实际需要确定。检验方法:检查试件抗渗试验报告。说明:由于相同配合比的抗掺混凝土因施工造成的差异

    21、不大,故规定了对有抗渗要求的混凝土结构应按同一工程、同一配合比取样不少于一次。由于影响试验结果的因素较多,需要时可多留置几组试件。抗渗试验应符合现于国家标准普通混凝土长期性能和耐久性能试验方法GBJ82的规定。混凝土原材料每盘称量的偏差应符合下表的规定材料名称允许偏差水泥、掺合料2%粗、细骨料3%水、外加剂2%钢筋绑扎质量控制现场焊接或绑扎的钢筋网,其钢筋交叉点的连接按50%的间隔绑扎,但钢筋直径小于25MM时,楼板和墙体的外围层钢筋网交叉点应逐点绑扎。设计有规定时应按设计规定进行。板内双向受力钢筋网,应将钢筋全部交叉点绑扎。梁与柱的钢筋,其主筋与箍筋的交叉点,在拐角处应全部绑扎,其中间部分可

    22、间隔绑扎。钢筋安装中交叉点的绑扎,对于1、11级直径大于等于16MM的钢筋,在不损伤钢筋截面的情况下,可采用手工电弧焊来代替绑扎,但应采用细焊条、小电流进行焊接,焊后钢筋不应有明显的咬边出现。钢筋绑扎用铁丝宜按下表选择。钢筋直径mm12以下14252840铁丝规格号2220183、土工膜减少二次运输,放置地点避免有高空坠入或地面有尖锐体使土工膜造成破损,在安装时对基坑周体环境进行确认,对于混凝土底板需要清理渣土、尖锐物、石块、铁丝等,对于底槽要彻底清理干净,保证不对土工膜造成损坏。土工膜运至现场后宜采用人工卷扑。铺设完成后,要对土工膜进行检查,看是否有损坏的部分,如有损坏,进行修补。土工膜标记

    23、的长方向和短方向的中心、线与底板的中心、应重合,偏差V0.2米,土工膜包裹时互相搭接的长度不小于0.5米。4、PP模块在运输过程及安装过程中避免野蛮施工,轻拿轻放,避免高中摔落,磕碰。固定卡及固定杆按照要求的个数控制施工过程,减少遗漏。模块拼装完成回填后,避免重型机械碾压,做好成品保护工作,对施工区域进行隔离。在回填施工时,应严格按照每层回填土的厚度要求进行夯实,侧面回填时,保护板要满铺,保证施工当中不对模块造成意外损坏。5、粗砂保护层采用天然粗沙,过筛,沙体里不应含有超过0.2Cm的砾石。6、机电设备安装完成后整体进行运行调试工作,对整个系统进行试运行阶段避免长时间设备空转。7、土方回填质量

    24、标准保证项目:基底处理必须符合设计要求或施工规范的规定。回填的土料,必须符合设计要求或施工规范的规定。回填土必须按规定分层夯压密实。取样测定压实后的干土质量密度,其合格率不应小于90%;不合格的干土质量密度的最低值与设计值的差,不应大于0.08gcm3,且不应集中。环刀取样的方法及数量应符合规定。A允许偏差项目,见表1-2。回填土工程允许偏差表1-2项次项目允许偏差(mm)检验方法1顶面标高+0,-50用水准仪或拉线尺量检查2表面平整度20用2m靠尺和楔形塞尺尺量检查填土应分层铺摊。每层铺土的厚度应根据土质、密实度要求和机具性能确定。或按表1-3选用。填土每层的铺土厚度和压实遍数表l-3压实机

    25、具每层铺土厚度(mm)每层压实遍数(遍)碾20030068足碾200350816动平碾600-150068蛙式柴油式打夯机200-2503-4碾压机械压实填方时,应控制行驶速度,一般不应超过以下规定:平碾:2kmh羊足碾:3kWh振动碾:2kmh碾压时,轮(夯)迹应相互搭接,防止漏压或漏夯。长宽比较大时,填土应分段进行。每层接缝处应作成斜坡形,碾迹重叠。重叠0.5-L0m左右,上下层错缝距离不应小于Imo填方超出基底表面时,应保证边缘部位的压实质量。填土后,如设计不要求边坡修整,宜将填方边缘宽填0.5叫如设计要求边坡修平拍实,宽填可为0.2m。在机械施工碾压不到的填土部位,应配合人工推土填充,

    26、用蛙式或柴油打夯机分层夯打密实。回填土方每层压实后,应按规范规定进行环刀取样,测出干土的质量密度,达到要求后,再进行上一层的铺土。第五章安全文明施工保证措施一、安全管理方针及组织机构1、全体施工人员树立“安全第一,预防为主”的方针,组织全体员工学习各工种安全生产的规章制度,提高全员“安全施工”的质量意识。做好施工项目的安全建设工作,完善施工现场的安全设施,搞好现场安全管理工作,努力实现本工程安全生产无死亡的目标。2、安全组织机构图:二、基坑安全作业要求1、基坑开挖(1)基坑开挖前必须将开挖影响区图报项目部,由项目部确认是否有地下障碍,施工前将地上、地下障碍处理完毕。(2)场地内必须设置照明装置

    27、但应调整照射角度,避免对周围社区产生光污染影响。(3)基坑开挖采用自然边坡时,必须放坡,其各种土质下放坡系数执行土方与爆破工程施工及验收规范,雨季施工尚应加大放坡系数.并在坑底设置排水沟和集水井。(4)基坑开挖深度超过2m,必须在临边设护身栏和人员上下坡道和爬梯,护身栏高度大于L2m,立杆间距小于3m,水平杆设置不少于2道。危险处,夜间应设红色警示灯施工机械进场必须进行验收方可使用,挖土机作业时,不得有人员进入其作业半径内。多台机械作业时,挖土机距离大于IOmo挖掘机行走和自卸汽车卸土时不得在架空输电线下工作。遇七级以上大风或雷雨、大雾时各种挖掘机应停止作业,并将臂杆降至30。40oo(5)

    28、在考虑坡顶堆载的条件下,堆载应距离槽边0.8m以上,高度不应大于1.5m,在未考虑坡顶堆载时,边坡上不得堆物。2、基坑支护(1)当采用混凝土灌注桩护坡时,护坡桩施工成孔后应及时放钢筋笼、浇注混凝土、如不能及时施工必须在孔口设置围档,夜间要加警示灯。(2) 当基坑开挖处于对周围建筑物影响区内时,必须对周围建筑物采取测量监控措施,保留监控记录。(3) 当采用土钉支护护坡时,土方开挖和护坡应在作业面上错开,不得对作业区内作业。(4)深基础施工采用坑外降水应有防止临近建筑物危险沉降的措施。(5)各种护坡施工机械必须安全装置齐全,施工人员须配备安全防护用品。三、临电施工安全技术要求为保证工程正常施工,必

    29、须做好施工临时用电的组织管理。1、 工地电线必须按TN-S系统设置保护接零系统,实行三相五线制,杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护线PE必须采用绿/黄双色线。严格与相线、工作零线相区别,严禁混用。2、 工地上所用的配电箱、开关箱及电器设备须使用经安全部门许可的合格产品。3、 设置配电箱,门向外开,配锁,并应符合下列要求:(1)配电箱、开关箱应有防雨防尘措施,安装位置周围不得有杂物,便于操作。(2)由总配电箱引至工地各分配电箱电源回路,采用BV铜芯导线架空或套钢管埋地敷设。(3)引至用电地点,在建筑物内预留洞,并套PVC塑料管引上,不准沿脚手架敷设。4、用电设备与开关箱间距不大

    30、于3M,与配电箱间距不大于30M,开关箱漏电保护器的额定漏电动作电流应选用30mA,额定漏电动作时间应小于0.1秒,特别潮湿场所,漏电动作电流应选用15mAo5、配电箱、开关箱应统一编号,并标明回路编号及用途,箱门内附图,喷上危险标志和施工单位名称及负责人。6、作防雷接地的电气设备,必须同时作重复接地,同一台电气设备的重复接地与防雷接地可使用并联于基础防雷接地网,所有接地电阻值W4Q。7、本工程涉及到的用电设备如振捣棒、焊机、打夯机等都应采用每台用电设备应有各自专用的开关箱,必须实行“一机、一闸、一漏”制(含插座)。插座及移动电动工具地线必须接到位,不能只接相线和零线。四、雨季施工要求1、雨季

    31、施工措施(1) 临时道路临时道路将路基碾压坚实、做好排水沟设施,确保雨期道路循环通畅,不淹不冲、不陷不滑。(2) 临时设施现场临时设施的搭设,严格按照各有关规定实施,防洪器材备齐并按有关规定发放。雨期施工前,对各类仓库、变配电室、机具料棚、宿舍(包括电器线路)等进行全面检查,加固补漏,对于危险建筑及时处理。水泥库室内地面标高比室外地形高出20-30cm,防止雨水流入库内。雨水天气派人随时检查、巡视路面积水情况,一旦发现有积水现象,立即通知防汛领导小组及时进行排水等抢险工作。排水管道采用明开槽安管施工,为防止雨季出现漂管现象,槽上设防汛域阻截水流进入沟槽,槽下完善排水井、排水沟及时排水。2、混凝

    32、土工程本工程混凝土全部采用现拌混凝土,随时掌握天气情况,原则上不在雨中进行混凝土作业,确实需要在雨中作业,则采取有效措施。防止雨水冲刷,保证结构混凝土施工质量。在浇筑混凝土时,如遇大雨不能继续进行浇筑时,应做好临时防雨措施,不能使雨水直接冲刷刚浇筑的混凝土面,并将混凝土振捣密实,不见浮石子。雨天不允许露天浇灌混凝土,所以要掌握好天气预报。必要时可搭设活动防雨棚,准备用塑料布遮盖。混凝土浇灌后,末达到终凝如遇雨,及时用塑料布或油毡遮盖,防止雨淋。雨期施工期间,砂石含水率变化较大,要及时测定,并调整施工配合比加水量,严格控制坍落度,确保混凝土的强度。3、原材料的储存与堆放水泥应尽量存入库房,先收先

    33、发,库房应不漏不潮,露天堆放时垛底要用方木、大板等垫高50cm,四周设排水沟,垛底铺油毡或塑料布,再用苫布将水泥遮盖封严。砂石料存放时应尽量堆成大堆,整修平整,不得存于低洼处以免受水浸泡。各种材料、构件等,应在能够切实防止风吹雨淋日晒的干燥场所存放。雨期施工期间各种材料、构件宜水平放置,底层应搁置在调平的垫木上,离地不小于40cm,防止受潮和变形。叠放高度不宜超过1.8m,采用靠架存放时,必须确保不变形。要准备好适量的防洪、防汛材料、工具、器材和设备以备应急使用。4雨季施工安全注意事项成立以项目经理为首的防汛领导小组,24小时派人值班,发现问题及时处理。测量水准点及高程桩在雨后应及时进行复核,

    34、防止雨水天气后地面产生沉降,桩位及高程发生变化。雷雨天禁止露天高空作业,以防雷击。室外使用的中小型机械,按要求加设防雨罩或防雨棚。经常对使用的施工机械、机电设备、电路等进行检查,保证机械正常运转。5、机械设备安全注意事项现场机械操作棚(如电焊机、木工机械、钢筋机械等)必须搭设牢固,防止漏雨和积水。现场机械设备,要采取防雨、防潮、防淹没等措施。用电的机械设备要按相应规定作好接地或接零保护装置,并要经常检查和测试可靠性。保护接地一般应不大于4欧姆,防雷接地一般应不大于10欧姆。电动机械设备和手持式电动机具,都应安装漏电保护器,漏电保护器的容量要与用电机械的容量相符,并要单机专用。所有机械的操作运转

    35、都必须严格遵守相应的安全技术操作规程,雨期施工期间应加强教育和检查监督。所有机具电气设备均设置防雨罩,雨后全面检查电源线路,保证绝缘良好。6、电气设备安全注意事项现场用电必须按照JGJ46-2005施工现场临时用电安全技术规范的规定实施。在雨期施工前,应对现场所有动力及照明线路,供、配电设施进行一次全面检查,对线路老化、安装不良、瓷瓶裂纹、绝缘降低以及漏跑电现象,必须及时修理和更换,严禁迁就使用。现场机械设备,采取防雨、防潮、防淹没、防雷等措施,外壳要做接地保护。用电的机械设备按相应规定作好接地或接零保护装置,经常检查和测试可靠性。各种电气动力设备必须经常进行绝缘、接地、接零保护的遥测,发现

    36、问题应及时处理,严禁带隐患运行。动力设备的接地线不得与避雷地线在一起。接地线如因某种原因须拆除时,必须先作好新的接地线后再进行。雨期进行作业,主要做好防触电、防雷击工作。电源线不使用裸导线和塑料线,也不沿地面敷设。配电箱必须防雨、防水,电器布置符合规定,电器元件完好,严禁带电明露。机电设备的金属外壳,采取可靠的接地或接零保护。使用手持电动工具和机械设备时安装合格的漏电保护器。工地临时照明灯:标志灯其电压不超过36V。特别潮湿的场所,照明灯不超过12V。电气作业人员穿绝缘鞋、戴绝缘手套。注意各种漏天使用的电气设备、电闸箱等的防雨措施是否落实。电闸箱应有防雨盖,应关好箱门,并放在现场干燥较高的位置

    37、不能放在坑洼处。雨天应经常检查现场电气设备的接零、接地保护措施是否牢靠,检查漏电保护装置是否灵敏。检查电缆线绝缘是否良好,接头是否包好,不得使电缆线浸泡在水中,尽量减少踩、压、伤害。雨施期间对现场的所有动力、照明线路、供配电设备进行经常性的定期检查,如有问题及时修理。对电线、电缆该架空的符合安全操作规程的规定,禁止电线在地面上拖、压、砸等,防止漏电伤人。五、文明施工要求人人遵守施工秩序,维护企业的声誉,用实际行动维护业主及有关方面的协作关系。现场临时设施围栏及标牌设置要规范,干净整洁,安全和消防设施齐全,标志醒目。严格按照施工组织设计所布置的方案进行施工,不随意乱占道路,乱占场地,做到道路畅

    38、通,场地平整,干净。材料、构件,机具堆放整齐,分类堆放。禁止乱放材料,机具,施工垃圾指定专人定时清运。职工穿戴整洁,精神饱满,服从指挥,体现良好的精神风貌。注意环境保护,尽量减少施工噪音。第六章工程保修承诺和措施1、售后服务承诺:为保证志深雨水系统的正常运行、树立公司良好的市场形象,建立完善的服务体系,特承诺本条款。一、保修期间的维修服务计划。正常质量保证期为设备投入运行验收合格后2年,在此期间内因设备质量出现问题由我司负责到现场维修调试甚至产品更换。发生的维修费用及不合格部件的更换费用均由我司承担。免费为招标方维修人员进行技术培训。保修期间的维修及回访由公司工程部完成,工程部在系统出现故障的

    39、时候在两个小时内提出解决办法,在故障发生24小时内派人到现场进行维修,还将每3个月进行一次日常回访,以检查系统的运行状况。保修期间除及时处理故障外,进行的一般回访主要由工程技术人员定期进行。工作内容包括:1、看现场。观察系统的维护、使用情况,并做好记录;2、问意见。找业主询问系统运行情况及收集相关意见;二、保修期满后的服务。主要工作为故障处理。步骤为:1、接到客户电话或故障反映的员工要立即转告售后服务负责人,以便及时安排;2、确定故障类型,作初步分析,决定派什么人去处理;3、故障处理人员应于接到反映的24小时内到达故障现场,尽快查明原因,反馈回公司。并制订解决方案、需要的工具、材料,责任划分及

    40、是否需要收费等。4、保修期以外零配件的收费情况参照合同材料单的单价。三、紧急故障处理措施。在一般情况下,故障主要包括以下三种:1、配件丢失。志深雨水系统的任何配件丢失对整个系统都将是致命的,因此一定要在下一场雨来临之前与志深公司取得联系,以便获得原装配件,这些配件将会收取适当的费用。2、意外损坏。可能因为车辆、机械等的运动对管道造成伤害,或者有人恶意的破坏,如果发现,请立即通知志深公司的售后。2、保修期间的维修服务计划深圳志深建筑技术有限公司对志深雨水系统保证如下:1、志深PP塑料模块正常使用寿命30年。2、管道正常使用寿命50年。3、深圳志深雨水系统安装完毕,调试验收合格之日起,2年免费质保服务。4、免费保质期内非人为因素及不可抗力等原因损坏、失效的零部件无偿更换。3、备件服务承诺深圳志深建筑技术有限公司对备件服务保证如下:1、保证备有充足的备件、配件,可及时向买方提供技术服务和备件服务。2、保证对所有设备所需配件提供至少5年的备件和技术支持。4、验收承诺深圳志深建筑技术有限公司验收工作承诺如下:1、项目完成后,我司提供关于本项目从起始到最终验收的全套书面总结报告。2、竣工验收由我司专职工程师主持完成,并通知业主人员参加。3、所有验收文件、测试报告、资料提交业主,以作设备留档备案,竣工验收文件要符合要求。4、本工程的施工质量标准为一次验收合格。
