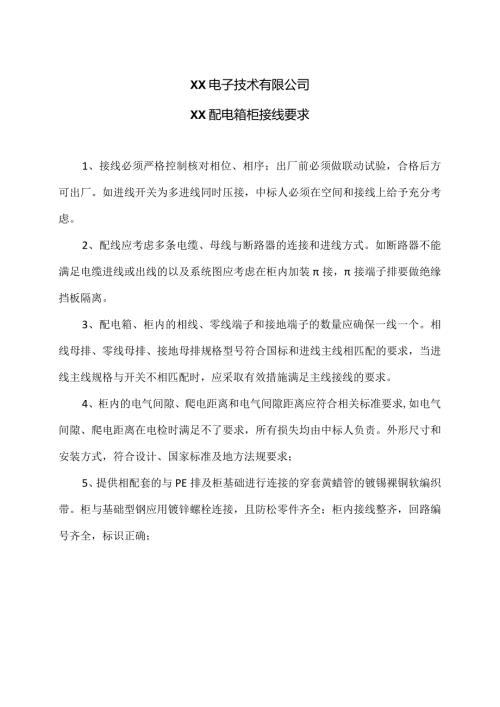

XX电子技术有限公司XX配电箱柜接线要求1、接线必须严格控制核对相位、相序；出厂前必须做联动试验，合格后方可出厂。如进线开关为多进线同时压接，中标人必须在空间和接线上给予充分考虑。2、配线应考虑多条电缆、母线与断路器的连接和进线方式。如断路器不能满足电缆进线或出线的以及系统图应考虑在柜内加装接，接端子排要做绝缘挡板隔离。3、配电箱、柜内的相线、零线端子和接地端子的数量应确保一线一个。相线母排、零线母排、接地母排规格型号符合国标和进线主线相匹配的要求，当进线主线规格与开关不相匹配时，应采取有效措施满足主线接线的要求。4、柜内的电气间隙、爬电距离和电气间隙距离应符合相关标准要求,如电气间隙、爬电距离在电检时满足不了要求，所有损失均由中标人负责。外形尺寸和安装方式，符合设计、国家标准及地方法规要求；5、提供相配套的与PE排及柜基础进行连接的穿套黄蜡管的镀锡裸铜软编织带。柜与基础型钢应用镀锌螺栓连接，且防松零件齐全；柜内接线整齐，回路编号齐全，标识正确；
