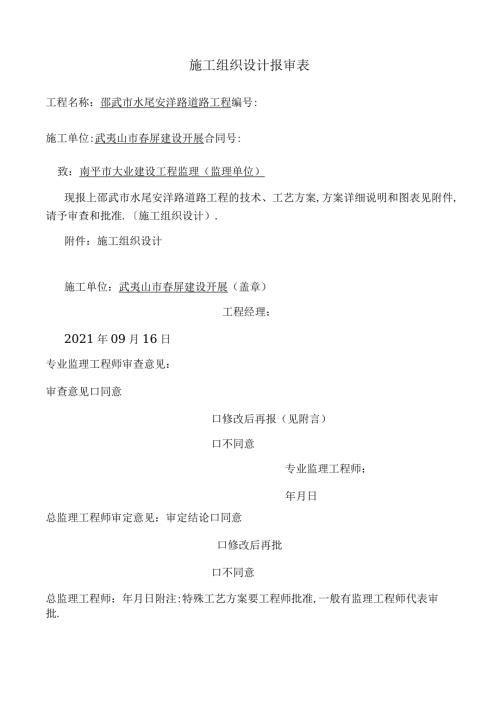

1、施工组织设计报审表工程名称：邵武市水尾安洋路道路工程编号:施工单位:武夷山市春屏建设开展合同号:致：南平市大业建设工程监理（监理单位）现报上邵武市水尾安洋路道路工程的技术、工艺方案,方案详细说明和图表见附件,请予审查和批准.施工组织设计）.附件：施工组织设计施工单位：武夷山市春屏建设开展（盖章）工程经理：2021年09月16日专业监理工程师审查意见：审查意见口同意口修改后再报（见附言）口不同意专业监理工程师：年月日总监理工程师审定意见：审定结论口同意口修改后再批口不同意总监理工程师：年月日附注:特殊工艺方案要工程师批准,一般有监理工程师代表审批.邵武市水尾安洋路道路工程施工组织设计工程名称程B
2、武市水尾安洋路道路工程建设单位:福建邵武市经济技术开发区建设开展监理单位：南平市大业建设工程监理编制单位：武夷山市春屏建设开展企业技术负责人:黄全辉编制时间：2021什：09月16日目录-编制依据二工程概况及特点三工程组织机构四施工进度方案五、施工方法及施工技术举措1、施工质量及验收标准2、施工测量3、排水管道施工4、路基工程5、路面工程6、人行道施工7、照明设施的施工8、通信管道工程六保证工程工期举措七保证工程质量的举措八保证平安举措九保证平安举措十附表一、编制依据1、建设单位提供的?邵武市水尾安洋路道路工程招标文件?和西北综合勘察设计院的邵武市水尾安洋路道路工程施工图,及有关的标准图集.2
3、组织踏堪现场所了解的情况和疑难答疑书面内容.3、现行的国家有关技术标准和施工验收标准，以及福建省颁发的?施工技术操作规程?、？市政工程质量检验评定标准?和?市政工程施工及验收规程?.4我们施工同类型工程工程的施工技术和施工经验.二、工程概况及特点1、工程概况邵武市水尾安洋路道路工程是邵武市经济开发区内链接205省道改线及316国道的重要交通性干道,是园区内对外的重要枢纽；西起安平电站，东至水尾大桥,全长0.434km,规划道路红线宽度26m.建设单位是福建邵武市经济技术开发区建设开展;监理单位是南平市大业建设工程监理;施工单位是武夷山市春屏建设开展.邵武市水尾安洋路技术标准：（1）道路等级：
4、城市主干道；（2）计算行速度、=60111/11乂3）道路标准宽度:26111；（4）路面等级工40碎路面；（5）设计年限：15年；（6）设计荷载:路面一标准轴载BZZ-Io0,地下构筑物采用一城-A级荷载；（7）设计洪水频率:城市内涝限制水位（二十年一遇）；（8）路线交叉:平面交叉；（9）抗震设防烈度：6度,设计根本地震加速度0.05g；.本合同工程路段为：K3+465.269-K3+900里程桩号，总长434.731m.道路路幅26m,横断面布置为5.0m（人行道）+8.Om机动车道）+8.0m（机动车道）+5.0m（人行道）.本合同工程机动车道结构层为：20Cm砂砾石垫层、20cm5%水
5、泥稳定砂砾、26cm抗弯拉强度大于5.0MpaC40碎面层.本合同工程人行道结构层：15Cm砂砾石垫层、15Cm透水性C15碎、20*10*5cm透水砖面层.本合同工程雨水排水主管道为31500mm、3500mm、340Omm三种，管道接口为承插式钢筋碎管水泥砂浆接口；道路路面排水支管为3300一种，管道接口为承插式碎管水泥砂浆接口.雨水主管道埋设深度1.9m3.4m,雨水检查井16座,雨水进水井28座,根底均采用120。沟管基座,C15碎.管顶300以下回填砂,管顶300以上素土回填.本合同工程污水管道为3300、3400S2级口口双壁波纹管,管道接口为橡胶圈接口.污水管道埋深度1.8111
6、2.5111,污水检查井14座,管顶500以下回填砂,管顶500以上素土回填.本工程施工范围包括道路工程、人行道工程、排水工程三局部内容.工期要求：2021年09月20日一2021年Ol月20日，有效工期120天.质量标准：合格.工程造价：元.2、工程特点由于本工程是新建工程,因此本工程的施工范围内沿线地面标高起伏于199.204200.713m,穿越大片菜地、农田.主要工程实物量见下表.表一主要工程实物量序号工程名称规格材料单位数量备注1污水管3300HDPEm812污水管3400HDPEm4443雨水管3300碎管m236.04雨水管3400钢筋碎管m90.05雨水管3500钢筋碎管m16
7、8.06雨水管31500钢筋碎管m2127污水检查井砖砌座14.08雨水检查井砖砌座10.09雨水进水井破砌座19.010管道挖方m35725.3511道路挖方m38254.9712道路填方r11311368.6213砂砾石垫层20cmm27651.2714水泥稳定层20cmm27303.4815佐路面26cmm?6955.7016道牙40*20cm花冈石m763.7517道牙10*15cmHt=kU-花冈石m732.5818树池15*15cm花岗岩m460.019人行道透水砖200*100*50In22672.26三、工程组织结构1.工程组织机构工程经理部（庄蓉蓉）工程技术负责人（庄蓉蓉）材
8、料部门施工技术部门财务部门材料员皓八代晖测量员员国平1一施工员馀代钦管道班组钢筋班组2.工程部人员组成工程经理部人员组成工程名私K：邵武市水尾安洋路道路工程序号姓名职务岗位证书号在工程中拟担任的工作1庄蓉蓉闽2351工程经理2庄蓉蓉闽特C709-0022工程技术负责人3陈代钦GD100822现场施工负责人4王国平GA420537现场质量检查5徐凯飞GA516528现场平安检查6詹兰妹南建试2021-0523材料试验检测7黄代晖GA303879资料收集及材料治理附:工程部组成人员资质证书复印件或职称证三、施工总平面图布置1、施工临时道路利用老路,施工总平面图中不考虑临时道路.2、采用空调集装箱式
9、工具房四个,用于现场办公及小型工具堆放.每个工具房为2.4X6=14.4m257.6i2,占地80m2.工具房摆放在施工区域规划红线范围内.施工人员住房就近租用村民房屋.3、管道施工采用活动搅拌站.待排水管道施工完毕后,在沿线适当位置设一个相对固定的搅拌站,用于拌制砂浆和零星碎.4、在道路的北侧、南侧各施工一条IoOo（宽）XlooO150Omm（深）的临时排水沟.5、施工用电采用200KVA的开关箱一只，再设分箱到施工点.施工用水采用050PVC管.四、施工进度方案1总体施工部署1.l合同签定后,施工人员、施工机械、施工材料首先进场,搭设施工临时设施，提出工程备料方案.1.2 为了保证在施工
10、期间过往车辆通行,施工采用全幅路面施工.1.3 开工令下达后,首先施工临时排水沟，同时去除设计道路施工范围内的表面耕植土及鱼塘或水田的淤泥并按设计换填.1.4 各工序的施工顺序如下:道路施工工序流程图2、施工方案安排影响本工程的关键施工工程是地下排水管线，因此施工的重点是抓地下排水管线施工,从机械设备、材料、劳动力都要作好充分的准备工作,保证地下管线施工的施工质量和施工工期.为后续工序按时施工创造条件.劳动力方案见附表一；机械方案见附表二；施工进度方案见附图三：？邵武市城南新区主干道工程(K1+380-K1+610.81)施工进度方案?.五、施工方法及施工技术举措1、施工质量及验收标准：市政工
11、程施工及验收规程(CJJ90-01、03)；给排水管道施工及验收标准(GB50268-97).2、施工测量2.1 施工前由设计院进行技术交底,熟悉图纸,会同勘测设计部门到现场交接中线限制桩和水准点,并对限制桩进行复核和加以保护(100XloO预制碎桩，涂刷红白相间的油漆,打四根).2.2 道路中线桩桩距直线段设为20m,曲线段设为10m,竖曲线起点和地形变化必须加桩.2.3 临时水准点设置距离为15Om左右,本标段设置八个点.2.4 所有的测量桩位均应由我公司质量监督处复测,在施工期间做到每10天对测量标志进行一次复测.3、雨水管道施工3.1、 沟槽土方开挖之前,必须先弄清及施工相关的地下情况
12、此段因属新建，故一般来讲不涉及已建管道、建筑物.开挖前,对其平面位置和高程及施工图或有关资料提供的位置和高程校对，当不符时,及时通知有关人员变更、调整.3.2、 本工程沟槽采用履带式单斗挖掘机(Lom3)开挖沟槽,开挖管道的沟槽断面要按设计综合考虑,开挖前,应向寄械司机详细交底:挖槽断面、堆土位置、及施工技术、平安要求,并应指定专人及司机配合,其配合人员应熟悉机械挖土有关平安操作规程,并应及时测量槽底高程和宽度,预防超挖.严禁扰动或超挖槽底土壤,且槽底不得受水浸泡.机械挖土至基底设计标高以上预留30cm,待在管基施工的同时用人工挖除,万一基底土壤已扰动或超挖,必须予以夯填碎石并找平.3.3、
13、 槽坑开挖至设计标高后，要对槽坑底土质取样,符合要求前方可进行下道工序.遇地质不良时,应及设计部门联系,对根底进行改善处理,保证施工质量.3.4、 材料：水泥宜采用普通硅酸盐水泥，出厂期不得超过三个月，砂、石子、砂砾石须符合要求,钢筋碎管身不得有残缺,接口完整.3.5、 模板：宜采用木模,模板支撑每隔0.7-LOm小方木条加固,第一次支模为略高于90度根底高度.一般模板内侧用支杆临时支撑,外侧钉钢钎.立模后要检查模板顶面高度是否及设计标高相符.3.6、 垫层：砂砾石垫层宜采用人工铺设,选用符合要求的天然级配砂砾.碎垫层由试验室配制配合比,机械振动夯实,平基顶高程不能高于设计高程.碎垫层浇捣后保
14、护24小时无水浸泡.3.7、 拆模：碎垫层凝固前方可拆模,拆模时不得将淤泥及基地杂物带至垫层上，以免影响基枕及垫层的衔接.3.8、 装管：平基碎强度到达5MPa以上时,方可直接下管.采用人机配合下管，管在运输过程中,应采取举措,预防钢筋碎管产生裂缝及破损,也要注意平安，尽量预防人位于管下.安装时可在平基面上弹线设置中央线,管道顺直,必须垫稳,接缝平整.3.9、 管座：管道接口埋设后,浇捣管座,浇筑前,平基应凿毛或刷毛,并冲洗干净,对管及平基接触局部,用同强度等级硅中的软灰先填捣密实.浇筑碎中，应两侧同时进行，预防管错位.管基要振捣夯实.3.10、 拆管座模板：碎强度到达一定程度时,可撤除模板.
15、拆模时要尽量减少材料的损伤,并使新浇灌管基不受损坏.3.11、 水泥砂浆抹带接口：管道接口,先将管外凿后，先刷水泥浆一道,再用1：2.5水泥砂浆抹带.抹带时,应注意找正使管缝居中，并压实使之及管壁粘结牢固,且分层抹砂浆.3.12、 检查井和雨水井:（1）内壁勾缝要平整、直顺、不得漏勾、脱落.（2）井盖篦必须完整无损、安装平稳、牢固.（3）井周回填必须满足路基或路面基层密度要求.（4）支管要直顺,管内必须光洁,没有错口等破损现象.管头应及井壁弄齐,不得破口朝外.（5）按图纸设置,井壁采用M7.5水泥砂浆砌砖,机砖强度应符合设计规定并应形状方正，尺寸准确,边角整洁,砂浆饱满,抹面、勾缝、座浆、抹三
16、角灰用1：2水泥砂浆.流槽应在井壁砌到管顶以下即砌筑.预留支管时,应随砌随安,且要符合要求.安装铁爬梯时.，也要随砌随安,砂浆未凝固前,不得踩踏铁爬梯,并要刷沥青防腐,具体做法详标准图集.（6）靠侧缘石一边设置雨水井,其它三边随路面同时浇捣成形.井底采用小乱毛石垫层及碎石ClO碎垫层,雨水井接入检查井或暗井或管道,雨水井要在基层施工完毕后开始,碾压进要覆盖，以防压坏.3.13、 回填：验收合格后,管沟及井侧方可回填,基槽管顶50Cm范围内采用中粗砂回填,其密实度要求为管顶局部为87.0%,管槽两侧为95.0%,并应按30cm分层洒水振动夯实.其余局部宜采用砂性土或山地土回填,机械夯实,每次夯实
17、厚度不大于50CM.排水管道施工流程:施工放样f挖槽f人工清槽f检测高程几何尺寸f填报质量验收报告f监理工程师验收f管道平基f下管f安装管道f抹带接口f检查井安砌f检验f填报质量验收报告f监理工程师验收f回填4、污水管道施工4.1、 沟槽开挖(1) 首先由测量员用全站仪打出管道轴线,然后向两侧各返出约2.0m钉边桩撒白灰线,作为沟槽开挖边界，同时复测原始地面高程,确定挖深.(2) 施工采用管道直埋方式进行,开挖时人机配合,挖掘机为主.机械挖土占90%,人工修边铲底挖土占10%.(3) 开挖采用单侧开挖,单侧抛土的形式开挖,并按规定坡角放坡.(4)挖深至设计标高IoCm时,机械停止挖掘,及时测量
18、人工修边清底并整平.(5) 人工配合电动打夯机对沟槽进行夯实,保证基底密实.(6)如发生超挖现象,按标准相应规定方法处理.(7) 如遇有地下水,采取开挖集水坑的方式引流地下水或轻型井点降水方式进行施工,保证沟槽土壤不受浸泡.如遇不良地基,需会同设计、业主、监理等单位代表现场协调处理.4.2、 管道根底：工程中管道根底采用20cm砂砾垫层根底，135。砂根底.管道根底采用粗砂；砂基根底施工时,槽底不得有积水、软泥；砂基厚度不得小于设计规定.4.3、 管道安装：4.3.1 管道安装由机械配合人工下管,设专人指挥吊车逐节吊装，吊装管道中心线的限制采用边线法.吊车距沟边至少2m,预防起吊受力时造成沟
19、边坍塌.4.3.2 管道在安装前,对管口、直径等进行检查.管道安装采用人工安装,槽深度不大时可由人工扛管下槽,槽深大于3m或管径大于公称直径DN400时,可用非金属绳索溜管入槽,依次平稳地放在砂砾基础管位上.严禁用金属绳索勾住两端管口或将管材自槽边翻抛入槽中.4.3.3 稳管前,对根底设计高程和中线位置进行检查,符合设计和标准要求前方可进行稳管，同时需做好管道安装的高程和中线的测量定线工作.4.3.4 HDPE双壁波纹管管道连接：HDPE双壁波纹管是由HDPE同时挤出的波纹外壁和一层光滑内壁一次熔结挤压成型的，管壁截面为双层结构，其内壁光滑平整,外壁为等矩排列的具有梯形中空结构的管材.具有优异
20、的环刚度和良好的强度及韧性,重量轻、耐冲击性强、不易破损等特点,且运输安装方便.管道主要采用橡胶圈承插连接(也可采用热缩带连接),因管道接口为胶圈接口，故管道在顶进过程中，不得强行顶进，以防损坏管口,顶进深度符合技术标准要求.4.5、回填回填用人工回填，分层回填，分层夯实.均按？给水排水管道工程施工及验收标准？(GB502689)执行.施工流程：测量放线f机械开槽f槽底平整夯实f砂砾垫层f砂基f管道安装f井室砌筑、抹面f胸腔填f闭水试验f检验f填报质量验收报告f监理工程师验收f回填5、路基工程:5.1 路基挖方工程：本工程以挖方为主,采用覆带式反铲挖掘机(L5m3)开挖，1Ot自卸汽车配合运,
21、方开挖时边挖边修,预防超挖,增大挖方量.机械开挖按设计高程预留1030cm,采用人工开挖，以预防扰动原土.挖至设计高程后,采用18t原动式压路基碾压路槽.检验合格后,方可施工下一道工序.挖方工程施工流程:挖掘机挖方f弃方调运f人工清理路槽f进行高程、几何尺寸检测f填报质量验收单f监理工程师验收f计量.5.2 路基填方工程：本段路线途经耕地及池塘和河沟，路基填筑前,先去除地表上的耕植土30cm,并作原土碾压.去除沟、塘底淤泥、杂草、烂泥和腐质土并应作换砂处理后再填筑路基,对于边坡陡于1:5的地段,挖成内倾斜的台阶,并做好新旧路基的结合工作.填筑土方做到每填30cm即用压路机压实,保证填筑土方密实
22、度到达标准要求.填筑石方时,做到大小搭配,互相咬合.并加以填筑碎石后用振动压路机压实.对填方数量较大,填筑高度超过50cm以上的地段为保证密实度的要求,在填方时对路基两侧各加宽30Cm,以有利于压路机进行碾压,并在完成后予以挖除和修整边坡.路基施工中严格根据施工图说明进行,严格治理限制设计高程,对填方地段保证密实度外,还根据标准要求预留沉降度，以保证路基再沉降后能达到设计要求.填方工程施工流程:表层处理f取土f分层回填碾压f进行高程、几何尺寸检测f填报质量验收单f监理工程师验收f计量.6、路面工程：6.1、 砂砾石垫层（1）砂砾石垫层：天然砂砾宜采用颗粒坚硬、耐磨的砂砾石,最大粒径应小于0.7
23、倍天然砂砾层厚度,但不宜大于10Cm,含泥量不大于碎石重的1.%,可用汽车、翻斗车或其它运输车辆方案直接卸入路床,平地机或人工摊铺.洒水利用就近水源洒水,采用压路机碾压,个别地段（小范围处埋翻浆）采用其它夯实机具，一般土路基全部完成经验收合格,可进行垫层施工,每侧大于路面50Cm以上.（2）摊铺：摊铺前对土路基中线、纵横断面高程进行复核测量,外表清洁无杂物，按方案段落数量上料,反复测虚厚高程及横断面高程,使之符合设计要求,边线齐正.压实系数：人工：1.3-1.4,机械：1.2-1.25碾压：人工摊铺30-5Om时,上碾稳压一般应先轻后重.由路两侧向路中央逐次倒轴碾压,边缘处先碾压3-4遍,稳压
24、两遍后，即时检测、找补，同时假设发现砂窝或梅花现象应将多余的砂或碎石挖此分别掺入适量的砂石或砂,假设有软弹、翻浆现象，应翻松晒干或换填材料,并补充碾压.(4)养护：砂砾石完成后应连续进行上层施工,假设不能连续铺筑上层时，禁止车辆(特别是履带车辆)通行.其施工工艺流程:验收合格底层f施工放样f检测、整型、调平f稳压f找补整型f碾压f进行高程、几何尺寸检测f填报质量验收单f监理工程师验收f计量.6.2、 水泥稳定层：根据设计要求为水泥稳定砂砾,水泥掺和量为5%.稳定层混和料采用机械集中拌制,水泥掺量为重量比的5%,可用普通硅酸盐水泥压实时,最正确含水量为9.1%,要求在水泥初凝前完成压实,拌和至碾
25、压时间不得超过期3小时.本路段水泥稳定层为22cm,振动压路机可一次摊铺碾压.(1)摊铺：虚铺厚度为压实厚的1.2-1.25倍.摊铺时,纵横断面应符合要求,厚度均匀一致,摊铺前杂物去除干净.(2)碾压：混和料整平后进行压实,先用6-8吨压路机进行碾压,再用振动压路机碾压至外表平整、稳定,无明显压痕为止,水泥稳定层施工要求每150m3混和料做一组试验,此外要进行强度和密实试验.(3)养护：水泥稳定层检验合格后,应立即进行养护.方案派专人用洒水车进行洒水养护,洒水次数及水量视气候条件而定，以保持外表经常湿润.养生期不得少于7天,气候偏低时,养生期适当延长,假设不立即铺筑面层,那么应继续洒水养护,交
26、通条件允许下只允许洒水车在其上运行,假设不能封闭交通.那么限制重车行驶,其它车辆车速限制在30Km/h以内.水泥稳定层施工流程：恢复中线f施工放样f高程测量f混合料拌合,运至工地f滩铺整平f压路机压实成型f养护f检测f填报质量验收单f监理工程师验收f计量6.3、 水泥碎路面：(1)材料：水泥宜用普通硅酸盐水泥，出厂期不得超过三个月.采用自来水，以中粗砂为宜,细度模数1.7-1.8之间.砂用砂,泥土杂物含量不超过5%,一般粗骨料采用2-4碎石.(2)模板：用22号槽钢,钢模内侧应清干净涂隔离剂，以利脱模,模板支撑每隔0.7-0.8m设钢筋314根支撑.支模后要逐段检查模板面高程是否及路面设计高程
27、相符,一般立模高程比设计高程高0.5Cm为宜.模板应具有足够的稳定性、刚度、强度,能可靠地承受浇灌混凝土的重量，以及施工过程中可能产生的各种荷载.制作简单,便于拆卸,在拆卸时能尽量减少材料的损伤,并不使新灌碎受到振动损坏.模板接缝应严密,不得漏浆.模板支架一般采用木制,其构造应简单,便于支架及撤除.施工时模板要符合设计要求.钢筋：钢筋的品种、规格,应符合设计要求,必须有出厂质量证实书,并在使用前抽样检验,质量合格才能使用.钢筋应顺直,不得有裂缝、断伤、刻痕,外表油污和颗粒状或片状锈蚀应去除,钢筋应分类堆放；钢筋的力学性能必须符合国家标准的规定；钢筋的弯制和末端的弯钩应符合设计要求；钢筋的接头一
28、般采用焊接,焊接前必须根据施工条件进行试焊并进行试验，焊工必须有测试合格证；为保证保护层厚度,在钢筋和模板间设水泥砂浆垫块,垫块应及钢筋扎紧，并互相错开；钢筋安放时不得踏钢筋网片,安放单层钢筋网片时,应在底部先摊铺一层碎拌合物,摊铺高度应按钢筋网片设计位置预加一定的沉落度，待钢筋网片安放就位后，再继续浇筑企安放双层钢筋网片时,对厚度不大于25cm的板,上下两层钢筋网片可事先用架立筋扎成骨架后,一次安放就位；安放角隔钢筋时,应先在安放钢筋的角隔处摊铺一层碎拌合物,摊铺高度应比钢筋设计位置预加一定的沉落度,角隅钢筋就位后,用碎拌合物压位；胀缝、缩缝部位钢筋安放时,应先铺钢筋下部碎,捣振密实,钢筋就
29、应事再铺上面的混合料,严防脚踩，以免钢筋移位.(4)拌制：碎混合料采用机械集中拌制,配料严格安配合比选用，如材料规格、品种、温度发生变化,应及时通过试验室修正配合比,每日施工根据不同的温度情况调整施工配合比.施工过程中骨料用量及水泥用量应盘盘过磅,试验人员应跟踪检测.未经试验人员同意,操作者不得随意调整用水量.进料顺序为砂、水泥、石子,拌和时间以每盘2分钟为宜.(5)运输：碎混合料装卸和运输过程中，应采取举措,预防产生离析,运料的翻斗车、自卸车的车箱不得有裂缝破损，以免漏浆,卸料时应注意不能碰撞模板.摊铺：摊铺厚度预留2cm左右的沉落差,未铺实的一整块碎板因故停工,停工半小时内或碎初凝时间内可
30、将碎外表用湿麻布盖上,恢复施工后,将缝外碎耙松开继续摊铺,假设停工时间超过初凝时间者,应按施工缝处理.摊铺时要注意胀缝隙的设置,每隔30m设置一道横向胀缝,要注意钢筋的设置.(7)碎摊铺完后,进行初步耙平,平板振捣器振捣板边开始,横向振捣一遍后，改为纵向振捣,振捣器应慢慢移动,行及行之间重叠15-20cm,同一位置不能停留过久,一般不超过10秒，以振出砂浆为准.振捣器振完后,用全幅向振动梁振平板面,一般为往返1-3遍,高出局部应刮除,低处用税补平,一般重新振实.振完税外表应平整,不需骨料.并有一层滋润砂浆.(8)抹光压纹：振捣整平成型后进行第一次抹面,抹面的目的是进行去高补低，揉压出灰浆,并使
31、其均匀分布在板面上.第二次抹面紧跟第一次抹面后进行.第三次抹面在第二次抹面后间隔一段时间，间隔时间视气温情况而定，以排出税出现的泌水为准：压纹在抹面后的板面上无汲水时进行,纹理方向跟模板一致,纹深2-4mm.(9)养生：用于轻轻按碎板面没痕迹时,或隔断后，即应进行养生,初次洒水应轻,预防水压太大,冲刷外表砂浆.养生可用覆盖或筑土坎淹水法,总之养生期应使役外表保持湿润.养生期视气温情况而定,一般为14-21天.(10)拆模、割缝、填缝：拆模一般在强度到达2.5MPa后进行,拆模不得损伤和松动拉杆；割缝时间气温情况而定,夏季高温季节稍提前,一般在拆模后即进行，以防板块早期断裂,割缝完待水晾干后立即
32、清缝内积物,进行填缝.以防杂物堵塞缝隙,填缝程度视气温、季节而定,夏季可高路面0.1-0.2cm,冬季比路面低0.1-0.2CM,春、秋季及路平.佐路面施工流程:基层验收f测设放样f模板安装f检查验收f碎搅拌、运输f摊铺整平碎f振捣碎f抹平、压光、压纹f养护f切缝、灌缝f检测f填报质量验收单f监理工程师验收f计量6.4、 道牙安砌：测量放样:在路面碎完成后,沿路边线刨槽,校核路面中线,在路面边缘及道牙交界处放出道牙石线,直线段桩距1015m,弯道段桩距5-10m,路口处桩l5m.安砌:卧底砂浆虚铺2cm,内侧上角挂线,让线5cm,缝宽1cm,按桩檄线及道牙顶面测量标高拉线绷紧,按线码砌道牙,需
33、事先算好路口间的道牙块数,切忌中间用断道牙加楔，曲线处道牙应注意外形圆滑,相邻道牙间隙用0.8cm木条掌握，但缝宽不应大于1cm,不得以必须断道牙时,应将断头磨平.后背回填:安装好后,按线调整顺直圆滑,道牙里侧用长木板大铁撅背紧,外侧后背用砂性土或山地土分层夯实,后背回填分层夯实宽度不小于30cm,厚度不大于15cm,在回填夯实过程中，要不断调整道牙石线,使之最后到达顺直圆滑和平整的要求.勾缝:先将道牙缝内的土和杂物去除干净,并用水湿润,然后用1:2.5的水泥砂浆灌缝填实勾平,用弯面牙子压成凹形.砂浆初凝后,用软扫帚扫除多余灰浆,并适当泼水养护，不少于3天.6.5、 行道砖施工流程图:6.5.
34、1、 施工方案（1）测量放线1）量直线时宜用钢尺2）步道中线（或边线）上,每隔510m安设一块方砖作限制点，以掌握高程及方向；（2）铺装1）铺砖时应轻轻平放,用橡胶锤敲打稳定,但不得损伤病的边角.2）砂浆层不平时,应拿起道砖重新用砂浆找平,严禁向破底填塞砂浆或支垫碎砖块等.3）有伸缝的道砖面层应认真细致操作，如采用橡胶带做伸缝时,应将橡胶带放置平正、直顺、紧靠方砖,不得有弯曲或不平现象,缝宽要符合设计要求.（3）铺好道砖后应检查是否稳固及面层平整度,发现方砖有活动现象时，应立即修整.最后用干砂掺入1/10水泥（按体积）拌合均匀将砖缝灌注饱满，并在砖面泼水使砂灰混合料下沉,再灌混合料补足.（4）
35、道破的养生期一般不少于3d,在此期间内应严禁行人,车辆等的走动和碰撞.六、工期保证举措1、增强组织领导，强化现场指挥协调.选派优秀技术、经济治理人员组成工程工程治理部,全权负责对本工程施工、技术、质量、平安、经济、物资供给、现场文明等各项工作的治理、协调、指挥,保证工程建设顺利进行.2、编制切实可行的施工组织设计和各专业施工方案,做到技术上先进,实施中可行,经济上合理.3、积极抓好开工前的各项准备工作,保证按期开工.调遣精干队伍组织施工，发挥我公司专业工种齐全,技术装备雄厚的综合优势,派足施工力量,配置性能良好、数量充足的施工机具.4、增强总进度限制,对工程进度实行动态治理.发现问题及时采取举
36、措,保证工程按总进度网络实施.对本工程的重点工序和关键线路设置考核点，责任落实到人头,严格考核,重奖重罚，保证施工进度按方案如期实现.5、为保证工程城南新区内环路道路红线范围内所有工程承包内容90天的竣工时间,在地下埋管施工期间,我们要利用春季气温暖和、雨水少的气候条件，采用白、昼两班施工,争取提前完地下埋管施工,为道路施工多创造一些条件.作好原材料和半成品供给,保证建设工期目标的实现.6、增强现场调度指挥,及时协调解决现场突发的问题.现场工程工程治理部建立每周工程例会制度,及时协调和解决有关工程上和技术上的问题,保证工程进度,保证工程质量.同时.,准时出席建设单位召开的有设计、施工、物资供给
37、等有关单位参加的工程例会和工程专题会,积极配合建设单位解决施工中有关设计、施工、材料、供给等方面的问题，以保证工程建设顺利实施.7、服从建设单位的领导和协调,增强及道路附近等单位的联系,互谅互让，既努力为临近单位创造好生产条件,又积极争取对方对本工程施工的理解和支持.8、认真组织好工程收尾和竣工验收，自始至终表达“质量、工期、效劳的宗旨.9、技术准备和治理工作要有预见性,制定应急举措,预防意外事故延误工期.七、质量保证举措1、我们的质量方针、目标、质量检验评定标准1.1 质量方针、目标质量方针：顾客至上，以质量求信誉,求开展,保证按合同要求向业主提供满意的工程和效劳.质量目标：工程质量到达合格
38、等级.1.2 质量检验评定标准.市政工程施工及验收规程(CJJ90-01、03)给排水管道工程施工及验收标准GB5026897.市政道路、排水管道成品及半成品施工及验收规程(DBJO8-217-95)2质量保证举措2.1 本工程施工中我公司将委派专职质量保证人员效劳于整个施工全过程.并且在所有质保手续、试验、检查报告上签字,而后交监理工程师审核批准,按监理工程师的指示精心施工,保证工程质量满足设计图纸和技术标准的要求.2.2 严格按国家以及上海市有关施工验收标准、质量评定标准执行.严肃工艺纪律,重点是制止操作过程中的“随意性.2.3 强化过程限制,严格工序交接,限制好原材料、半成品和成品的质量
39、2.4 增强对职工进行技术培训和质量意识教育,提升职工的技术素质,特殊工种必须持证上岗.2.5 定期由工程总工程师组织召开质量技术例会,及时分析质量现状,解决潜在的质量问题,制定阶段性质量预控目标.工程开工前由总工程师编制工程质量检验方案，目的是指导质量检验人员和施工人员对工程开展有方案地质量检验活动，以保证工程质量在整个施工过程始终处于受控状态.在检验方案中还应注明哪些部门需要监理工程师确认和质监站中间到位检查签证，以便施工过程中做到及监理工程师、市质监站的密切配合.2.6 工程开工前,必须有相应的施工方案和工程质量标准,保证工程施工有充分的技术准备.工程的质量标准覆盖率到达百分之百,否那
40、么，工程不能开工.2.7 所使用的原材料、构配件均应有出厂合格证或材料合格证实单；按规定应进行进货检（复）验的物资,必须检（复）验合格后,才能用在工程上.2.8 隐蔽工程是施工过程限制的重点.工程隐蔽前,专检员不仅要检查实体质量,而且还要检查相应的质保资料,缺一不可.但凡隐蔽工程都必须经过专检员检查验收后报建设单位委托的施工监理和建设单位代表进行复查验收，并签证隐蔽工程记录.否那么，不能进行隐蔽.2.9 道路中央、标高,管道中央、标高测量限制网点的测设,根据建设单位提供的基准点建立方格限制网，并定期复测.八、平安施工举措1、认真贯彻、执行国家部委及地方有关平安生产的方针、政策、法规制度.坚持对
41、职工进行平安法规、制度、平安技术操作规程和遵纪守法等规章制度的教育和培训.对危险性较大的工序,必须设平安警视人员.2、根据工程实际情况,工程治理部定期召开平安工作会议,研究和解决有关安全施工问题.工程部专职平安员坚持组织有关人员对该工程平安生产情况进行经常性检查.施工班组每天坚持进行日常检查.3、对施工中发生险肇以上事故,严格根据“四不放过的原那么进行处理.4、开工前必须依据施工特点和工艺流程作业环境,编制具体的、合理的、有针对性的平安技术举措.必须在开工前进行平安技术交底,并执行交底和被交底人签字手续.5、施工班组每日进行平安活动,有针对性的提出当天施工作业的平安考前须知，施工班组的平安活动
42、必须每天记录，由现场平安员定期检查活动记录情况.6、管基深度大于3m的施工段,管基坑边坡2m以内，不准机械行驶和停放，以防土坡失稳.随时注意土壁的变动情况,如发现有裂纹或局部坍塌现象,应及时进行支撑或放坡，并注意支撑的稳固.对埋设深度超过3m的管沟应视为高空作业,施工人员上下必须搭设斜道,斜道板必须要有防滑举措.并要有可靠的扶手.没有条件搭设斜道的管沟,必须用钢管搭设上下直爬梯,方便施工人员上下.在临近居民较多的施工段,要沿基坑边坡搭设平安栏杆.7、施工材料要堆放整洁,夜间施工要有充足的照明，夜间照明采用100O亚碘鸨灯，照明灯的间距不能大于10m.夜间施工要有专人进行夜间巡视,保证施工作业人
43、员的平安,有人通过的管沟处设警戒线、警示红灯.8、机械挖土及人工清坡捡底采用轮换工作面作业,保证施工平安.作好管沟内明排水,沟外四周的排水、挡水工作.9、起重指挥应由技术熟练、懂得起重机械性能并取得上岗证的人员担任、指挥时应站在能够顾到全面工作的地点,所发信号应事先统一,并做到准确、洪亮和清楚.10、禁止斜吊，吊物的重心必须及吊钩在同一垂直线上.每次吊装作业完成后，要认真检查吊具、索具,发现不能正常使用的吊具、索具必须及时更换.11、现场施工用的电气设备及线路,应根据施工方案及有关电气平安技术规程安装和设置，以保证有足够的平安距离和良好的绝缘.电气限制箱必须有门、有锁、有防雨举措,并安装漏电保
44、护器,其外壳必须接地或接零.同一设备可做接地或接零.同一供电网不允许有的接地有的接零.12、施工现场临时照明电线及灯具,高度应不低于2.5m.照明开关、灯口及插座等,应正确接入火线及零线.对移动电气设备1机具）必须采取防漏电保护举措,安装灵敏有效的漏电保护装置.九、文明施工举措1、增强施工过程的现场治理,严格按建设单位要求,严格文明施工治理,定期组织检查.2、严格按施工总平面规划设置各项临时设施.暂设搭设做到外观整洁,色调统一.大宗材料、成品、半成品、机具设备等按工程进度的需要,按指定地点有序堆放,不随意侵占场内道路和增设道口.3、测量标桩及平安防护设施不得随意损坏和撤除.砖、石、砂堆码整洁,
45、随用随整理,不乱抛乱铺.钢模板、各种管材、木材、钢材,归类堆放,堆码整洁.边角余料集中堆放,工业垃圾定点堆放并及时外运至指定地点.4、施工现场用水、用电设施的安装和使用必须符合安装标准和平安操作规程，并按施工组织设计进行敷设,临时接用要提出申请,按批复实施,严禁随意接水、接电.5、保持施工现场道路和排水系统畅通,严格根据施工方案开挖管沟,不得随意占用和开挖,路面杂物积水及时去除.6、施工现场必须做到工完料清,及时清扫现场.工地办公室、工具房要内外整洁,墙上图表、标牌悬挂要整洁,机具物品的摆放要整洁.7、工程工程治理部办公室配员负责治安保卫工作,在建设单位保卫部门的领导下,开展治安保卫工作.十、附表1、劳动力方案表（附表一）2、施工机械方案表（附表二）3、施工进度方案表（附表三.工种9月1。月11月12月1月普工2020404020管工2882起重工24444瓦工15151510钢筋工66木工3883碎工52662焊工12442油漆工电工12222放线工44444测量工44444机运工103333机修工22222司机10510105合计596811211263附表二主要
