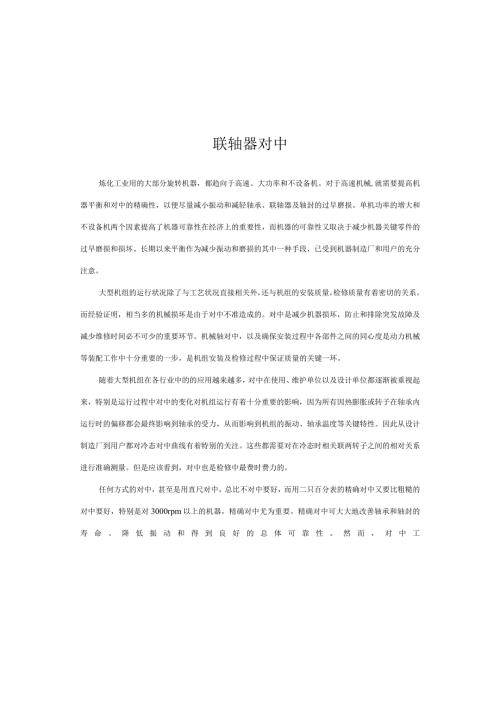

1、联轴器对中炼化工业用的大部分旋转机器，都趋向于高速、大功率和不设备机。对于高速机械,就需要提高机器平衡和对中的精确性，以便尽量减小振动和减轻轴承、联轴器及轴封的过早磨损。单机功率的增大和不设备机两个因素提高了机器可靠性在经济上的重要性，而机器的可靠性又取决于减少机器关键零件的过早磨损和损坏。长期以来平衡作为减少振动和磨损的其中一种手段，已受到机器制造厂和用户的充分注意。大型机组的运行状况除了与工艺状况直接相关外，还与机组的安装质量，检修质量有着密切的关系。而经验证明，相当多的机械损坏是由于对中不准造成的。对中是减少机器损坏，防止和排除突发故障及减少维修时间必不可少的重要环节。机械轴对中，以及确
2、保安装过程中各部件之间的同心度是动力机械等装配工作中十分重要的一步，是机组安装及检修过程中保证质量的关键一环。随着大型机组在各行业中的的应用越来越多，对中在使用、维护单位以及设计单位都逐渐被重视起来，特别是运行过程中对中的变化对机组运行有着十分重要的影响，因为所有因热膨胀或转子在轴承内运行时的偏移都会最终影响到轴承的受力，从而影响到机组的振动、轴承温度等关键特性。因此从设计制造厂到用户都对冷态对中曲线有着特别的关注。这些都需要对在冷态时相关联两转子之间的相对关系进行准确测量。但是应该看到，对中也是检修中最费时费力的。任何方式的对中，甚至是用直尺对中，总比不对中要好，而用二只百分表的精确对中又要
3、比粗糙的对中要好，特别是对3000rpm以上的机器，精确对中尤为重要。精确对中可大大地改善轴承和轴封的寿命、降低振动和得到良好的总体可靠性。然而，对中工作得花很多时间，特别是初次对一台特定的机器进行对中，或由没有经验的人员进行对中时尤为如此。必须告诉操作人员和管理人员，使他们了解这一时间要求。如果他们坚持对中要很快完成，他们就得要充分意识到有可能造成对中不良和降低机器的可靠性。图19-1显示的是两种品牌联轴器在对中良好和不对中情况下运行时的红外光谱，显然，不对中时联轴器发热很严重。lovoy对中不对中图19-1两种不同品牌联轴器在不同对中情况下的发热情况对中及其目的联轴器对中是借助专用工具和仪
4、器，通过合理方法，使得两轴达到预先设定的相互关系的过程。其目的就是使两转动轴在正常工作状态（一般是指热膨胀到位）时处于同一轴线上（图19-2）,降低设备振动和噪音等级，减少轴泻曲，保持适当的轴承内部间隙，减少联轴器的磨损，消除周期性疲劳导致的轴故隙，以便保证设备平稳运行，不发生振动，减轻轴承的非正常磨损。图19-2对中的目的：调直轴的中心线对中的偏差及允差对中偏差对中偏差包括两种，一种是同轴度偏差，或称“平行偏差”，即相联结的两轴在相互平行的情况下发生错位；另一种是两个联结端面的平行度偏差，或称“角度偏差”，即两轴的轴线不平行，相交成一定角度。一般地，两种偏差同时存在（见图19-3）。1.无偏
5、差2.平行偏差3.角度偏差4.平行+角度偏差图19-3不对中偏差对中的允许偏差对中工作开始前，我们必须知道允许偏差，以此作为工作的依据。否则我们就无法知道对中到什么时候才算合格。允许偏差的确定有各种依据。般是根据联轴器所允许的最大平行和角度偏差，以及联轴器间距和热膨胀量确定的。对于一般的泵来讲通用的标准就可适用，而对于大型机组来讲，联轴器设计时会综合考虑各类因素，给出允许的偏差。在采用联轴器制造厂所提供的对中允许偏差时需要谨慎，这些值往往相当大，或许对联轴器本身是适用的，但对用联轴器连接的机器来说可能过大。图19-4所示为一选用偏差的指导图，上面一条线是绝对不对中值的上限，而下面一条是“不可超
6、过的长期正常运转极限”。真正的标准是运转时的振动。如果振动过大，特别是振频在两倍运转频率的振动和轴向振动过大时就可能要进一步改善对中情况。分析损坏的零件，如轴承，联轴器和轴封，也可指出改善对中情况的必要性。0.7-I2-45#-SO0钱性的距离（英寸）图19-4对中允许偏差按石油化工设备维护检修规程中离心泵对中质量标准（冷态）应符合下表19-1要求:表19T联轴器对中要求联轴器型式平行偏差轴向偏差刚性0.060.04弹性圆柱销式0.080.06齿式0.080.06叠片式0.150.08机组一般按制造厂提供的对中要求进行。对中的方法对中过程中一般需要将其中一台机器作为基准，将其按要求（水平度和空
7、间位置要求）调整好并固定，称为固定端；然后通过测量与另外一台机器（移动端）在水平和竖直两个方向上不对中的程度（平行偏差和角度偏差），通过几何关系计算得到水平方向和垂直方向的偏差值和调整量，偏差值用来作为衡量不对中程度的标准，调整量用来指导移动端机器的水平方向移动和竖直方向垫片的增减。对立式机器对中也有着相似的过程。一般采用的方法有刀口尺法（图19-5）.双表法、三表法、单表法对中，在拥有激光对中仪等先进设备的条件下，采用激光对中仪对中，则更准确，更快捷，更直观，更简单，调整也更方便。图19-5刀口尺法百分表法常规的对中方法是用百分表测量，将磁力表座吸在一个联轴节上，通过表架将百分表指向另一联轴
8、节，表杆的作用只是用来延长固定端轴线的，百分表表头垂直于轴线的称为径向表，平行于轴线的称为轴向表。同步旋转两轴，分别在12（上）、3（右）、6（下）、9（左）点四个位置读出百分表读数，结合需对中的两个机器的轴向和径向尺寸，通过计算可得到在水平方向和垂直方向的偏差值和调整量，最小示值为0.01mm,该法的优点是直观，计算两轴偏差的思路易于理解。但由于完全同步不易做到、安装百分表的空间有时很有限、安装角度和读取百分表示值的角度不容易很准确，表架的挠度等原因，造成测量误差较大，重复性较差，现场操作和计算需要很好的经验。下面对常用的三种百分表对中方法进行介绍：1 .双表法双表法对中是在表架上设制一块径
9、向表和块轴向表的对中方法。适用于轴向窜动量较小，联轴器间距离较近，联轴器直径较大的一般机泵。图19-6双表法对中测量2 .三表法三表对中是在表架上借助一块径向表和两块轴向表的对中方法，适应于轴向窜动量较大,图19-7中安装两块轴向表的目的是测量角度偏差时同时考虑机器的轴向窜动。3 .单表法图19-8单表法对中测量单表法是在表架设置一块径向表找正，表架分别固定在相邻轴上的对中方法，单表法没有轴向表，只有径向表，分别从两个联轴节指向对面联轴节，又称反向法，适合于轴间距大，轴向窜动量较大的场合。由于消除了轴向窜动对中的影响，因此对中精度较高。目前大多数压缩机厂推荐使用这种方法进行对中测量，另外这种方
10、法还比较适合于使用图解法进行求解，后面将详细进行介绍。激光对中法激光对中测量仪是目前较为理想的精密对中测量仪器，一般激光对中测量系统包括4个部分：测量靶、夹具、主机、信号线。测量靶主要用来发射和接收激光，并且装有测量旋转位置的水平仪或者电子倾角仪；夹具主要用来将测量靶分别固定在主动轴和从动轴的半联轴器或轴上，主要有磁性表座或链条两种模式；主机用来输入轴系数据、控制和显示操作过程及结果；信号线用来在测量靶和主机之间传递信号和供电。激光对中测量仪可以自动采集、处理数据，并给出调整量。激光对中仪根据结构有单光束单探测器，用直角棱镜将激光束返回至光电位置传感器的（图19-9A）,另外还有用双光束，双探
11、测器的（图19-9B）,也有用单光束两个探测器的（如图19-9C）OB）两个激光发射器和两条光线C）条喷射及和双检波器图9各种类型的激光对中仪目前使用较为普遍的双光束激光对中仪（见图19T0）,其原理完全遵循单表法的测量原理，只是将百分表换成了光电位置传感器，而表架由无挠度的激光束代替，由于激光束具有发散角小，抗干扰能力强，亮度高等特点，在间距较大时，有百分表法无可比拟的优点。图19-10双光束激光对中法光电位置传感器（PSD）可以测量出落在其上的激光光斑的重心的坐标值，双光束激光对中仪使用的是单向PSD,只能测量一个方向的坐标，和百分表原理完全相同。最基本的操作方式是时钟法：对中时分别在3点
12、9点、12点三个位置测量取得3组数据，并向仪器内输入所对中机组的相关轴向数据，即可利用单表法原理计算出偏差及所需的调整量，而且激光束与轴可不平行。由于激光对中仪采用的是单表法的原理，又有很多辅助计算功能，故和单表法一样，适用于任何情况转动设备的对中，尤其对跨距大有轴向窜动的大型机组更有优势。优点：由于借助激光束对中避免了挠度对对中精度的影响；减少了工具、人为因素对对中工作的影响，对中精度高。安装方便操作简单，判断直观，对中情况及支脚调整量在屏幕直接显示，减少了复杂的计算。适应性强，并减少了通常对中时找正架的设计，制作安装等繁杂工作；工作效率大大提高。缺点：激光对中仪器各部件应远离强热和蒸汽源
13、高温,特别是蒸汽,温度升高后使激光和目标之间的空气密度发生改变,导致射线变形、不能正确读数。另外，激光对中仪还可以配以相关的附件和测量软件进行直线度，平面度，垂直度等的测量。调整量的计算对中标准图11为一个竖直方向上的对中曲线，它反映了转子轴心线在空间上的位置和关系。um联知器靠面Il:d13H秒切后理忠裕或图19T1对中曲线00为运转正常时的热态轴心线，两轴心线应该完全同轴，并且在一条水平直线上（不考虑转子挠度）。其中h,h2,hj,h分别为各支脚部位轴心从冷态到热态过程中变化的量，在竖直方向上主要为热膨胀量，水平方向上主要是水平膨胀量和运转过程中转子在轴承内的偏心。为了在正常运转时轴心线
14、能够同轴，需要在冷态时留出预偏量hi卜。因此实际要求达到的状态如图中粗实线所示，图中的细实线为移动端转子实际轴线。两根轴线在支脚截面上的差距,ZM12即为需要调整的量。1.为固定端两支脚之间的距离，L为固定端到最近测点截面的距离，L为移动端到最近测点截面之间的距离，L为移动端两支脚之间的距离，d为两测点之间的距离。考虑转子挠度的时候将十分复杂，转子的热态曲线为一条连续弧线，直接计算调整量十分困难，在实际应用中由于转子挠度非常小，因此均忽略挠度的影响，由此产生的误差由联轴器来补偿。对中的标准还可以直接给出每个支脚的热膨胀量，或者以端面径向和轴向表的测量数值表示，也可以以角度偏差量（开口），平行偏
15、移量（偏向）来表示，甚至可以以地脚值来表示，这些都是由以上对中曲线换算出来的，当然也可以反算回来。双表法原始状态的判断安装好表架后，同时盘动两轴，获取百分表在四个点的每个读数。即顶端（12点钟）,右边（3点钟），底部（6点钟）和左侧（9点钟）四个点位置的读数。在现场对中做记录时，般采用画图的方法表示如图19-12：图19-12图19-12中a表示径向百分表所测的数值；b表示轴向百分表所测数值，且。上+小卜=左右、江卜=。左+篇，若两组数据误差值大于或等于0.02mm,一般是盘车不同步，表加持不紧等原因造成的，排除后再重新测量，测量初期偏差太大时也会有这种情况。根据a、b数值，可判断出两轴的原始
16、状态图，下面介绍垂直方向的原始状态图，水平方向的判断道理也是一样的。见表19-2表19-2初找垂直面的原始状态序号ab原始状态图（表针指向调整端）备注1aaV姆eO上张口，中心偏上2aa卜eO下张口，中心偏上3。上Va下册外e0上张口，中心偏下4。上Va卜6卜eO下张口，中心偏下5。上下卜eO不张口，中心偏上6。上Va下b1=b下e0不张口，中心偏下7A=卜bbve=0下张口，中心对中8上=下江。卜e=0上张口，中心对中9。上=。下e=0完全对中调整量的计算设备的对中分完全对中和特殊对中完全对中：通过调整，使两轴基本处于同一轴线上。特殊对中：设备在运行工况下，由于受到温度等因素影响，两轴位置将
17、会发生变化，因此在冷态对中时，必须按设备所要求的冷态对中曲线或所给径向表、轴向表数值对中，以便保证两轴在正常运行中处于同一轴线上。1 .完全对中支脚的调整量计算完全对中是以固定端轴为基准，通过对调整端轴的平移和旋转来实现的。下面仅以垂直方向上调整量进行计算公式推导。水平方向计算公式原理同垂直方向一样。(1)旋转计算公式旋转计算公式的推导。设打表所测数值如下，原始状态图19-13图19-13在直角A5O和AOCO中VZBAO+NBOA=90ZCOD+ZBOA=180-90a=90ZBAO=ZCOd故直角A5O和直角AOCD为相似三角形,根据相似三角形对应边成比例得:CDOCBOAB又CD=lfO
18、C=LflirAB=R.COSZBAOb=b下NBAO极小，COSZBAO BPAB=R同理:故为使调整轴旋转后平行于标准轴,需调整的量为“、h后（2）完全对中计算公式完全对中是使调整轴相对于标准轴平移和旋转的合成，即得出如下计算公式:或:aY-2 I bv-b-R一般对中时。上=0、b.=0可以简化成:.。下b卜L0%=+l-总22R计算结果为正值时加垫片，为负值时减垫片式中：。上、下一为垂直面径向表上下所测数值b上、b下一为垂直面轴向表上下所测数值1.一为调整轴联轴器端面到前、后支脚的距离LlrU或L后R一为轴向百分表表尖距轴心垂直距离，即其在空间划出圆的半径力总一为垫片总调整量故为使调整
19、轴旋转后平行于标准轴,需调整的量为%（3）平移计算公式平移距离e=ajzar2e即为调整轴平行移动的距离，正值为减垫，负值为加垫。2 .特殊对中支脚调整量计算特殊对中分两种情况，若制造厂提供了对中时径向表和轴向表数值，则直接按以下方法进行计算，若制造厂提供了冷态找正曲线，需先确定对中时径向表和轴向表数值，然后进行计算。一般有如下四种计算调整量方法。（1）第一种计算调整量方法用完全对中+旋转+平移计算调整量如下:表19-3序调整方法调整后状态间图计算公式计算结果加减垫片1平移+旋转（完全对中）e=0-勺一卜I耳一年t22R）+加减2按要求旋抬e0bl.-bvL-X2R+加减3按要求平移e0e-a
20、v-av2e低于标准轴为负值高于标准轴为正值+(I)-(低)加减4总垫片厚,度S=l+2+3=-心上一。下I班一外一、22R）b上b下L+-LX+e2R注：（1）。上、。下、江、力下为打表所测原始数值；（2）儿、。下、e为安装要求所提供表的数值（2）第二种计算调整量方法用旋转+旋转+平移计算调整量如下:表19-4序号调整方法调整后状态间图计算公式计算结果加减垫片1旋转至平行e=0（瓦Ly-XI2R）+加减2按要求旋转e0bl.byL-X2R+加减3按要求平移e04卜一。卜eL2e低于标准轴为负值,高于标准轴为正值+（高）-（低）加减4总垫片厚度5=1+2+3=-bv-bvL（bv-bvL.（X
21、十X十e-I2R八2R）I勺一卜、2）注：（1）。上、。下、b上、b下为打表所测原始数值（2）瓦:、丛、e为安装要求所提供表的数值（3）第三种计算调整量方法用旋转+旋转+平移计算调整量如下表4,方法同第二种方法，但旋转计算值取绝对值,即正值，需判断调整轴旋转方向，是提高或降低轴确定加或减垫月一。表19-5序号调整方法调整后状态间图计算公式计算结果加减垫片1旋转至平行加减e=0比一时L+2R2按要求e06上-5下L+加旋转2R-减3按要求平移e0.（ae-低于负值,高为正值上一/2标准轴于标准:高为轴-（低）加减4总垫片厚度S=l+2+3=瓦一久L_1+e-、上一0卜100-3000.070.
22、02/10003005000.100.04/100050010000.150.06/10001000-15000.200.08/1000偏差处理气缸安装误差的一般处理方法1.气缸等机身滑道轴线偏差太大时，可将气缸位置做平行移动，用刮研方法或锲刀修整止口来调整。2 .气缸倾斜度太大时，可用刮研或锦刀修整接合端面来调整。严禁在接合面间加偏垫或采用将连接螺栓一边松一边紧的方法来校正。3 .气缸误差过大时，应用机械加工方法调整，其加工量可用下式近似计算。如图26所示B=LB加工量（mm）D气缸止口外径（mm）A气缸前端倾斜偏差（mm）1.气缸长度（mm）激光对中激光对中仪介绍Exigo/TMEAIPE
23、xEXigo/TMEAIPEx是同一厂生产，贴不同牌子的激光对中仪，是一种双光束，双探测器的防爆型简易激光对中仪，主要用来做水平轴对中，具有实时调整的功能（所有的数据随调整而变化，指导调整），结果可存储并现场打印。该型对中仪仅能采用时钟法测量（9-3-12点位置测量，6点数据根据这三点数据计算得来），同时具有软脚测量功能。以下为一套Exigo激光对中仪的配置打印机显示单元l带水平尺的测量单元2轴夹具2锁紧链条2延长链条2卷尺Xl使用介绍l标定证书l仪器箱Xl打印机（选配件）图19-34对中仪配置激光种类半导体激光器激光波长670-675nm激光等级2（不可直射入眼）最大功率Imw测量单元间的最
24、大距离Im以下是该对中仪主要参数:探测器种类单轴PSD,1010mm夹具标准链条电池类型LR14电池操作时间连续操作24小时显示分辨率0.Olmm轴直径范围30-500mm系统精度优于2%防爆等级EExibIICT4,ATEXcode:IT2G温度范围0-40oC操作湿度90%仪器箱尺寸360260160un总重（包括箱子）6kg标定证书有效期两年显示单元.二V3图19-35对中仪的应用HA-打印机接口B-固定端测量单元接口C-移动端测量单元接口D-开/关按钮E-增加或者选择按钮时下一步按钮G-防爆标识H-减少或者选择按钮K打印按钮L-上一步按钮M-LCD显示屏N-测量单元P-移动端设备Q-测
25、量单元的位置（9/12/3点）R-英制或公制单位S-平行偏差方向的指示T-测定值/日期:月和日/时间：小时和分钟U-机器尺寸/测定值/日期:年V-角度偏差方向指示W-尺寸X-低电量指示符号图19-36显示单元测量单元A-气泡水平仪B-位置传感器盖（标靶）C-气泡水平仪D-电缆捆扎带,E-链条固定螺丝F-链条夹具G-链条H-连接杆K-竖直方向微调旋钮L-警告灯M-释放/固定旋钮N-测量单元的垂直位置图19-37测量单元及夹具FixturlaserShaft300是一款Fixturlaser生产的中高端激光对中仪，同样是双光束双探测器激光对中系统，可以同时显示联轴器角度偏差、径向偏差及地脚的调整量
26、可以进行水平方向和垂直方向的实时调整(所有的数据随调整而变化，指导调整)、结果可存储并现场打印。该型对中仪水平轴对中和竖直轴对中不仅能采用时钟法测量，还具有三点法测量功能。三点法是从任意位置开始，只需将轴旋转两个间隔超过30的三个位置读取数据，就可以确定机器的位置，适合转动狭小或快速检测。该对中仪使用的是电子倾角仪，而不是气泡水平仪，因此可以直接在显示器上看出旋转的角度，更为方便快捷。9点3点12点(a)时钟法(b)三点法(C)显示情况图19-38水平轴对中图19-39竖直轴对中该对中仪操作中在遇到调整地脚时受限，比如地脚螺栓无间隙时，可以重新选择其它不受限制的地脚进行调整，并给出调整值。图19-40锁定地脚功能对于需要预留热膨胀的设备对中时（也就是前面说的特殊对中情况），该对中仪可以将热膨胀补偿值（角度、径向偏差，单表法测量值，地脚值）输入仪器中，可计算出冷态调整时正确的垫片值和调整量，无需在人为再换算计算结果。该对中仪还具有机组对中计算功能，最多可同时显示5台串联设备的对中情况，并可以任意改变基准，来确认选
