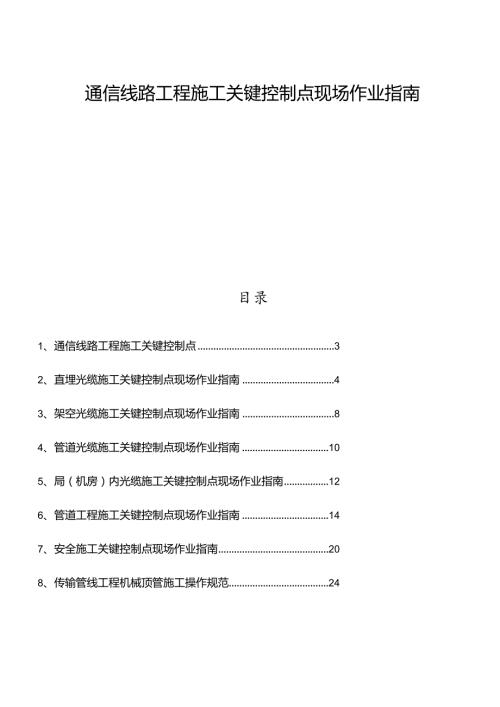

1、通信线路工程施工关键控制点现场作业指南目录1、通信线路工程施工关键控制点32、直埋光缆施工关键控制点现场作业指南43、架空光缆施工关键控制点现场作业指南84、管道光缆施工关键控制点现场作业指南105、局（机房）内光缆施工关键控制点现场作业指南126、管道工程施工关键控制点现场作业指南147、安全施工关键控制点现场作业指南208、传输管线工程机械顶管施工操作规范249、机械顶管安全操作规范3010、工程建设重大事故应急一、通信线路工程施工关键控制点K直埋光缆埋深表LlT敷设地段及土质埋深（米）备注普通土、硬土21.2从沟底加垫IoCM细土或沙土表面算起半石质、砂砾土、风化石21.0全石质、流沙2
2、0.8市郊、村镇1.2市区人行道21.0穿越铁路（距道渣底）、公路（距路面）21.2沟、渠、水塘21.2农田排水沟0.82、光缆在施工时，如与其它直埋光缆或地下直埋管线交越时，应与所属部门共同商讨，直埋光缆的敷设采用人工挖沟及机械挖沟两种方式，光缆埋深应符合表1.11要求。3、与其它线缆及管线交越时，应根据设计要求，用钢管保护本工程光缆，并埋设标石作标记（最终交越方案以与有关单位签定的互保协议为准）。4、挖沟是按路由复测后的划线进行，不得任意改道和偏离，光缆沟应尽量保持直线路由，沟底要平坦，克服蛇行走向，路由弯曲时要考虑光缆弯曲半径的允许值，避免拐小弯。5、光缆沟的深度和宽度，对于一般土质地段
3、深度为L2m以上，宽为60cm、底宽为30Cnb当同一沟内敷设两条光缆时，应保持5cm的间距，故宽度一般为35cm,对于同沟敷设的光缆沟以及土质松散或水位较低地段，沟宽以80CIn为适。6、挖接头沟时，深度以光缆沟深度为准，有负荷箱时，应适当增加深度，各接头坑均应在光缆线路前进方向的同一侧或靠路道的外侧，接头坑宽度不小于120cm。7、光缆盘放置：按配盘路由将缆盘放于2km路由的中间位置，注意光缆外端端别是否符合A、B端的走向，若光缆布放顺序为A-B方向，则该盘外端别应为A,否则应先倒盘，将A端引出。8、对于2km盘长的光缆，放至一半后即进行倒盘，以便将内端倒出后向另一方向牵引，倒盘时将光缆从
4、盘上全部倒在支盘点旁边，为了使光缆不乱，并能顺利地将内端光缆引出牵引，一般采用平放“8”或叠放“8”形方式盘缆。9、接头预留光缆应妥善放置，一般预留长度为7T2,盘成圈后埋于地下，并将接头地点准确无误的标明在图纸上。二、直埋光缆现场施工关键控制点现场作业指南关键控制点一、光缆路由探测:规范要求：施工前必须用探测仪认真探测地卜管线资源情 况，以免挖断其它缆线引起投诉。规范要求：开工前施工单位必须按设计路由进行现场更 测、放线。尽量避开原有线缆等地下障碍，原则确保直 埋光缆成一直线敷设。关键控制点三、路由走向,关键控制点 四、光缆盘测:规范要求：1、光缆敷设前必须盘测，盘测结果必须符 合设计要求(
5、131(K0.36dBkm,155(K0.21dBkm) 2、盘测记录好后，交由监理存档意改道和偏离，光缆沟应尽量保持直线路由，沟底要平坦,克服蛇行走向，路由弯曲时要考虑光缆弯曲半径的允许值，避免拐小弯。关键控制点五、特殊地段埋深之一：套子管碎包封：关键控制点五、特殊地段埋深之二：钢管保护：,三A-*6Ft，一一，r3:T;、,jHq4/21l4ZFV规范要求：1、当石质地段光缆埋深小于40公分时，要求套子管碎包封，厚度20公分。2、当石质地段埋深小于80公分时，要求套子管碎包封，厚度15公分。（具体埋深参照关键点六埋深要求）规范要求：1、遇到特殊直埋地段应采取先套钢管再套子管进行保护。2、如
6、遇到沟坎或公路沿边不能开挖时，要求采取钢管明碎包封，厚度要求20公分。关键控制点六、宜埋光缆埋深规范：/、关键控制点六、宜埋光缆埋深规范：三解例，髓，.她船三三o三三g做IIO蛛部.3/、”二卿LK蝴阖J加2概磕丸三ou三2、油搬相珈规范要求：见直埋光缆埋深规范关键控制点七、标石安装:规范要求：标行应埋设在线路路由正上方，不得偏离路 由。在以下特殊情况时，可采取特殊处理，但必须注明： 如在线路必须敷设在公路排水沟下方、标石埋设在排水 沟正上方的情况下，应在光缆标石侧面标明标石偏离路 由间距及方向；关键控制点八、标石的种类之一：直线标石、新增直线标石:关键控制点八、标石的种类之三：转弯标石、新增
7、僧弯标石A关键控制点八、标石的种类之二：预留标石、障碍标石：/说明：“J01+1”、表示01号一02号接头标石之间新增的第1条接头标石f/说明：“X指示光缆上、下面或旁边与其他管线或建筑物交越,即表示光缆附近有障碍物,需引起注意J关键控制点八、标石的种类之四，接头标石:（接头标石卜说明：表示中继段004号标石Ol号光缆接头（第一个接头）符号（“J”为接头”拼音打头字母），并在标石顶部设置圆球顶或将标石中上部明显涂红来标识，光缆接头标石下面埋有光缆接头关键控制点八、标石标识、刷漆标准：1、标石要使用耐脱落白色油漆粉刷，而不能使用白灰粉刷。2、标石正面从上往下依次分为：缆深区；标号区（含指示符号和
8、标石编号）；中继段标号区三部分。缆深区标注光缆实际埋深；标号区（凹框）包括标石编号和指示符号区，如：要求标石编号和指示符号喷在凹框内正中;标准（涂红接头标石除外）中继段标号区离地面1520cm,允许偏差5cm,标号由该中继段A、B点拼音打头字母加“一”组成，如“H-W”表示“海口一文昌”中继段。3、标石两个侧面分别喷写“移动光缆”和“注意保护”。要求喷字居中、整齐。4、标石上全部字符采用耐脱红色油漆喷写，要求字体统一、适中，编写正确、字迹清楚。5、标石编号要根据传输方向，由A端往B端。例如：由靠近汇接局端往远端（新开站端），由接续（开口）接头往远端（新开站端），按顺序递增编号；应以一个中继段为
9、独立编号单位；不应漏编、重编。关键控制点九、护坡护坎的制作,泥勾缝，并有保护标语等字样窥猫妻爰1：硫篓麻费丽注够雇麻，接头坑宽度不小于120cm。2、埋式光缆接头坑回填土时，要求接头盒安装后上下铺20-30Cm细沙，并在其正上方铺4块40CmX20CmX4cm水泥盖板保护。3、接头预留光缆应妥善放置，一般预留长度为7-12m,并将接头地点准确无误的标明在图纸上。三、架空光缆施工关键控制点现场施工作业指南1、电，F洞深要求(见附表)序号电杆类别土质洞深杆长普通土硬土或砂砾土坚石水田湿地1水泥杆6m1.2mLOm0.8米1.3m2水泥杆7mL3m1.2m咪1.4m3水泥杆8m1.5m1.4m1.1
10、米1.6m4水泥杆9m1.6m1.5m1.2米1.7m5水泥杆Hm1.8m1.8m1.3米1.9m(1)架空光缆与其它设施，净距见表4.22及4.23。架空光缆架设高度表表4.22名称与线路方向平行时与线路方向交越时架设高度(m)备注架设高度(m)备注市内街道4.5最低线条到地面5.5最低缆到地面公路3.0最低线条到地面5.5最低缆到地面土路3.0最低线条到地面4.5最低缆到地面房屋建筑物0.6最低缆到屋顶1.5最低缆到房屋平面铁路3.0最低线条到轨面7.0最低线条到轨面河流2.0最低缆到最高水位水面市区树木1.5最低缆到树枝垂直距离郊区树木1.5最低缆到树枝垂直距离其它通信线路0.6(2)架
11、空光缆其它电气设施最八垂直净距表表423名称最小垂直净距(m)备注有防雷设备无防雷设备IOkV以下电力线2.04.0最高缆到电力线35kv至IIOkV电力线3.05.0最高缆到电力线大于IIOkV至154kv电力线4.06.0最高缆到电力线大于154kv至22OkV电力线4.06.0最高缆到电力线供电线接线户0.6带绝缘层注：本工程光缆过IOkV以上电力线和变压器时均采用PVC管保护。架空光缆现场施工作业指南关键控制点.一：护墩保护、编号：关键控制点二：三线交越:规范要求:用塑料网纹编织管或电信专用塑料软管保护,两端各伸出1米(如上图)规范要求：1、难达到设计要求的地段必须采用石头砌墩保护杆身
12、不倾斜；2、杆号必须是用白底黑字保持字迹清晰可见。四、管道光缆施工关键控制点现场施工作业指南1、空闲子管必须全部用管塞进行管口封堵。2、应按设计要求的A、B端敷设光缆。3、光缆出管孔15厘米以内不应作弯曲处理。4、管道光缆接头点每侧预留15米，并将盘留光缆牢固绑扎在托架上。5、人（手）孔内的光缆接头必须安装在人（手）孔壁上，接头余缆应紧靠人（手）孔壁或人（手）孔搁架，盘成O型圈，并以扎带绑扎人（手）孔壁的膨胀螺栓下方，并符合下列要求：1）尽量安装在人（手）孔内较高的位置，避免雨季时人（手）孔内积水浸泡；2）安装位置不应影响人（手）孔中其他光缆接头的安放；3）预留光缆应有保护措施；4）接头盒尽量
13、设置在双页手孔内。管道手井内光缆施工关键控制点指南关键控制点 五、手井内光缆预留:关键控制点六、手并接头盒安装:规范要求：光缆布放应按设计穿放正确管孔、光缆需用 网纹管保护，挂牌清晰可见，且有保护措施；2、光缆每 隔300-400米预留15米一处。规范要求：光缆和接头盒在每个人手井必须挂光缆标 识牌。光缆在手孔内用网纹管保护,并应膨胀螺丝固定 在井壁上，尽量安装在人孔内较高位置。五、局（机房）内敷设光缆关键控制点现场施工作业指南1、局内光缆应作挂牌标志。2、光缆经由走线架、拐弯点（前、后）应予绑扎；上下走道或爬墙的绑扎部位，应垫胶管，避免光缆受侧压。3、ODF架端子板上应清楚注明终端的光缆局向
14、和芯号。4、光缆引入机房后，光缆加强芯要求与室内保护地排连接。预留光缆需盘放在竖井或者局前井里面，每条光缆盘留长度15-20米，机房严禁盘留光缆。进局（机房）敷设光缆关键控制点现场施工作业指南关键控制点一、光缆机房引入:关键控制点二、进线孔的封堵:防火泥封堵进线孔规范要求：室外光缆进入机房时，需在进线孔前15CU位置规范要求：光缆敷设进入机房后，进线孔需用防火泥做滴水弯（见上图）。封堵。关键控制点三、ODF机架的安装及地线制作之一：关键控制点四、ODF机架的安装及地线制作之二:规范要求：1、光缆接地鼻孔和ODF机架接地鼻孔需用16平方亳米多股铜线单独接入地线排。 2、地线两端需贴标签。关键控制
15、点五、熔纤摆放:关键控制点六、综合机柜接地:规范要求：1、熔接后光纤摆放必须紧紧有序。2、未占业 务法兰盘需用塑料冒盖好。防范措施：1、综合机柜需用16平方毫米多股铜线单 独接入地排。2、加强芯要求预留1CM.六、管道工程施工关键控制点现场作业指南1、当管道施工现场的环境、材料、器具检查工作完成，符合管道破土施工条件后，要求先进行沟坑的定位放线工作，确保管道沟坑的位置准确。监理人员应检查现场是否按设计文件及城市规划部门批准的位置、座标和高程要求进行施工。一般情况下，按测量线及定位桩开挖，管道、手孔与中心线的偏差不得大于IOmm。2、通信管道沟槽的开挖，其沟深应以设计高程为基准参照条件，正常情况
16、下，人行道要求管道埋深0.7米以上，车行道要求1米以上，相应埋深是指管顶与路面的高差。若原地面高于公路面，以公路面为标准；原地面低于公路面的情况，以原地面为标准。遇到特殊路段，则严格按设计图纸进行施工。塑料管埋深人行道下（至管面）车行道下（至管面）与铁路交叉（从轨道底部算起）郊区0.81.01.5城区0.70.81.5公路路基0.81.01.53、通信管道现场堆土：开凿的路面及挖出的石块等应与泥土分别堆放；堆土不应紧靠碎砖或土坯墙，并应留有行人通道；城镇内的堆土高度不宜超过1.5米；堆置土不应压埋消火栓、闸门、电缆、光缆线路标石及势力、煤气、雨（污）水等管线检查井，雨水口及测量标志待设施；土堆
17、的坡脚边应符合市政、市容、公安等部门的要求。4、管沟开挖完成后，应在PVC管敷设前对沟底进行抄平整理，保证沟底平整，无碎石、断砖、垃圾等杂物。根据设计文件的具体要求，一般情况下需在沟底铺垫细沙或细土，厚度为10厘米左右。5、塑料管接续处理：应符合设计要求，塑料管道的接口断面应平直、无毛刺，并应采用配套的密封接头件接续。无论是套箍式或插口式，均应安放防水胶圈，插入到位，塑管的承接部分要涂PVC粘合剂、涂抹长度为承接口的三分之二，接续部位相邻两管间错开应不小于30cm,特别强调：接头处均采用破包封，厚度不小于IoCM,长度超过接头两端20CM。6、在管群顶部和两侧分别回填1015Cm的细土或细沙，
18、同时，要求施工操作人员检查回填土的土质情况，在PVC管管群顶部30厘米以内以及靠近管道两侧的回填土内，不得含有直径大于5厘米的砾石、碎砖等坚硬物，设计文件有特殊要求的应做换土或过筛处理，垃圾土、腐蚀性土严禁当作回填土使用，以保证管道的长期稳定使用。7、人（手）孔一般设在管道的中心线上，人（手）孔间的距离应按地形（地物）或设计确定，一般不能超过100米当遇到特殊地段无法达到设计要求的，需让相关单位视现场实际情况再作出相应的调整。同时直角拐弯的地方要用大弧度的弯管或多加井。8、待垫层养护完成后，进行手孔墙体砌筑施工，要求砖墙面应平整、美观，不得出现竖向通缝。砖砌体砂浆饱满程度应不低于80%；砖缝宽
19、度应为8-12亳米，同层砖缝的厚度应保持一致。砌体横缝应为15-20毫米，竖缝应10-15亳米；横缝砂浆饱满程度也应不低于80%,竖缝灌浆必须饱满严实，不得出现跑漏现象。砌体必须垂直，砌体顶部四角应水平一致；砌体的形状、尺寸应符合设计要求。9、墙体的垂直度（全部净高）允许偏差应不大于IOmm,墙体顶部高程允许偏差应不大于20mm；墙体与基础应结合严密、不漏水，结合部的内外侧应使用1：2.5水泥砂浆抹八字角；抹墙体基础的内、外八字角时，应严密、贴实、不空鼓、表面光滑、无飞刺、无断裂等现象。砌筑墙体的水泥砂浆标号应符合设计规定。内、外墙批荡厚度为12-15mm。10、手孔砌筑抹灰完成后，待外批自然
20、风干稳固后，方进行手孔外侧回填土施工。靠近手孔壁四周的回填土中，不应有直径大于10厘米的砾石、碎砖等坚硬物。手孔坑每回填土30厘米，用木夯排夯两遍。手孔坑的回填土不能高于手孔井圈的高度。管道工程施工关键控制点现场作业指南关键控制点一、划线：关键控制点二、开挖、堆土：规范要求：1、施工前必须用探测仪认真探测地下管线资 源情况，以免挖断其它缆线引起投诉。2、开工前施工单 位必须严格要求按设计路由进行现场放线开挖，确保管道 成一直线。关键控制点三、管道埋深:关键控制点三、管道埋深规范:规范要求：1、开凿的路面及挖出的石块等应与泥土分别堆放；堆土不应紧靠碎砖或土坯墙，并应留有行人通道；2、城镇内的堆土
21、高度不宜超过1.5米；堆置土不应压埋消火栓、闸门、电缆、光缆线路标石等,601IIjI产I/一蝌喈厢TF(iff)福扑(Ifi)与犒奴(M三l)号2Hz施OJ1.015蛭OJ0.815獭犍081.015规范要求：见管道埋深之二关键控制点七、人手孔基础:关键控制点六、管道铺沙、回填:规范要求：I、在石质沟底铺设塑料管时，应在其上、下各铺IOCm后的细土或沙土。2、回填土必须严实，以免回填土下沉。在市内主干道路回填后应与路面平齐，一般道路应高出路面510cm,郊区应高出地面15-20cm（?规范要求：手孔基础要求为10厘米厚（人孔15厘米）、150#的混凝土基础。关键控制点八、人（手）孔砖砌体:关
22、键控制点九、上覆配筋要求;规范要求：待垫层养护完成后，进行手孔墙体砌筑施工，不得出现竖向通缝。砖砌体砂浆饱满程度应不低于80%；砖缝宽度应为8-12亳米规范要求：人（手）井上覆需符合设计要求，杜绝少筋或不按设计要求配筋等现象。关键控制点十一、手井内批、喇叭口制作:关键控制点十、手井外批:规范要求：1、墙体的垂直度（全部净高）允许偏差 应不大于Iomm。2、外墙批荡厚度为15-2Omm规范要求：1、内墙批荡厚度为l（M5mm2、喇叭口光滑,管口离墙面5-7公分，四角抹八字。七、安全施工关键控制点现场作业指南1 .在施工前先对施工路由做好测量工作，按设计文件及城市规划部门批准的位置、坐标和高程进行
23、认真核实线路与其他管线的交叉情况，与其它地下设施保持一定的距离，以防止开挖时出现不必要的安全事故；路由测量好后必须作好标志，以避免挖沟时出现不必要的质量事故。2 .在井坑设防护围栏、盖板、在人手孔四个角放四个标示牌，然后用反光带围绕。3 .在公路边施工时，尽量多设安全生产标志牌和标语，并将标示牌用反光带串联起来。在公路和高速公路施工时必须悬挂施工标志、夜间施工还需设红灯示警；4 .挖沟时要先调查路由附近管线资源情况，确保其它管线的安全，并严禁把土堆放在公路边,应堆放在离路边较远的地方。5 .人孔、下水道、暗道施工时，进行空气检查，必要时配置抽风设备。6 .在人手孔内施工前，要先把人手孔内的水
24、抽干后方可施工。7 .跨路敷设光缆时应有专人指挥交通，避免造成交通事故。8 .公路旁边路应做好交通警示标志，跟进公路扩建，道路迁改等情况，及时对光缆线路进行改造，避免发生交通事故，造成人员伤亡。管线工程安全施工关键控制点现场作业指南关键控制点：五、光缆围蔽施工:关键控制点：六、工作坑围蔽:规范要求：市区敷设光缆时，工作区需围蔽，如遇路口时需专人看守。规范要求：围栏高度1.5米，达到要求，工作坑挖好后四周全封闭围蔽。关键控制点：七、顶管围蔽：关键控制点：八、夜间围蔽:规范要求：1、顶管前，施工单位需探测其路由，并如实填写顶管现场确认记录表和顶管工程现场勘察记录。2、顶管中，需全程围蔽顶管机械，同
25、时探测人员需穿反光衣。规范要求：1、工程未完工，需第二天继续作业的地段,晚上用围栏全封闭围蔽。2、夜间需设置反光灯等设备。关键控制点:九、高速公路施工;规范要求：1、在高速公路施工时，应按公路施工安全规范安全警示摆放。2、施工人员不得随意穿越高速公路。关键控制点，十、特殊作业证和上岗证,规范要求：1、施工单位需佩戴移动考试通过的上闵证。2、特殊作业时，需提供特殊作业证。如顶管上岗工作证、电工证、登高证等。八、传输管线工程机械顶管施工操作规范1.1. 施工准备阶段1.1.1 核实设计文件：施工单位须认真核实设计文件，当发现施工图有错误时，应及时向相关单位提出变更设计的要求（图I-Do（图1-1）
26、1.1.2 工程施工前应掌握顶管沿线的下列情况和资料：一、现场地形、地貌、建筑物、各种管线和平蟋梗绩以真、二、工程地质和水文地质资受二卫尝性二核实设计文件。三、工程用地、交通运敏赫森一S工供水、供电条件；四、工程材料、施工机械供应条件；五、工程特点和现场条件的其他情况和资料。1.1. 3在工程的施工组织设计中应有专项机械顶管实施方案。1.1.4顶管作业流程要求：项管作业现场勘察记录衰工程名称，顶首位置，KI四位，序号名称漏碍物烫空勘查结果描述（说明与本次路由位置的平行，塞苴距离和灌碍物以格）1地回障珥物2地下障碍物3其他本J勘测人员意见：勘测人员签字，年月日障碍物类Sb惚气，供水、电、排污，雨
27、水、通信管统等（必须注明业主名称）。一、施工单位须认真进行施工现场的顶管勘察，并填写顶管作业现场勘察记录表（图1T）。二、在顶管作业前须认真按管线工程顶管现场确认记录表里的相关内容进行一一落实，并提前24小时通知监理人员到现场审核并批准后方可施工（图1-2）O骨线工f呈直三积场确if己Br表工程在冰；和工JBl怀仙,为1-f业RF*-tTTF0Ht-rt-W?44尔.tE0”ItTgtt）.N-M上依aTK33己44dNH3tKdMW3I庆曜姓T他，3- flk*1EFE*K金F,734O业B*4- 代心人W4力四常七Imgftr3：f欠7、之依mXUt不做3.*mx卅iJ抵女交配中性e=AT
28、4校巨=G口I-QHHft幽工监：*K日曲也H位：氏对C政之入W=H上过工作BHAKRYN&HK1rJMeTr三*彳Q-Mc*a1-X三-O-.r.7冷足,*皿R片，MIfc应引-IMi（0人昼KK日M.。冰3工&攸MHk缶何廿伶在的NU“、84冯，Cl匕监粒.弁H也一人后摩运ASEE,口抬？。*-仲工8个。F工.（图 1-2）*H三的公F伊加工S位$阻JaBS攸zS1.1.5 在指定的工作区域内，合理布置施工场地，安排好相关仪器仪表的位置。安放钻机的场地要清理平整，钻机尽量放置水平（图1-3）。（图 1-3）合理安排好相关仪罂仪表的位置1.1.6 管材堆放处应事先清理平整，并排列整齐地堆放管
29、材（图1-4）。（图1-4）1.1.7 认真做好材料检验工任堡型的贝翻设计要求，凡尺寸不符、质量不符、型号不符及测试结果不合盛秦通场和使册_地下管线情况。1.1. 9施工前必须对定向钻安装情况进行检查,M压系统、源浆润滑系J和1.1.8 对各种机械和设备需经常保养，确保进场施工后各种奔费阚瓦钻杆各部件的状态并根据施工场地的地层土质和技术要求选配定向钻导向钻孔的润滑泥浆。1.1.10 施工单位顶管前须探出原有地下管线的位置、深度（图-5）。（图1-5）1.1.11 在现场观测的基础上绘出钻孔曲线，标出钻孔曲线的入土点、出土点、相应的角度、曲线长度、最大埋深及管线的曲率半径等参数，精确设计出顶管的
30、轨迹。1.1.12 阶段1.2.1制作工作井和接收井:在导孔前应先制作工作井和接收井，须对工作井和接收井进行挡板等防护工作，以免造成塌陷。1.2.2 导孔施工：一、导向钻头从预定的入土点和入土角钻入土层（图卜6）；二、定位探测操作人员根据手持式导向仪接收钻头内信号发射仪发射的信号，判断钻头的位置和钻孔轨迹（图1-7）；三、与设计轨迹相比较，如果出现偏差，随时进行调整，做到每米测出一个数值，确保钻头按设计轨迹前进。四、第一次钻进时，一定要钻进顺畅，入土和出土角度要满足管道的转弯半径要求，同时要灌注泥浆，让钻孔道形成稳固的通道。五、钻进时一定要按设计轴线钻进，并加强监测钻进轨迹的力度,遇障碍物需绕
31、线时，从安全性、不影响下次钻进及拉管等方面考虑绕过障碍物，保证钻进的质量和安全。1.2.3 导向控制：一、测量装置由装在钻头的信号发射仪器发射信号，在地面上使用有数据显示的信号接收器来及时了解钻头钻进的角度、深度、方向等信息，判断钻头的钻进状态，通过调节钻头方向令钻头钻进方向改变。操作人员须与设计的顶管轨迹相对照，以便及时调整钻进状态（图1-8）o二、定位探测操作人员应与定向钻操作人员保持即时通信，以便有效引导钻头前进。1.2.4 扩孔施工：施工完导向孔后，导向钻头换上扩孔钻头并往钻机方向旋转回拉，以便将钻孔扩大到铺管要求的口径。1.2.5 管材焊接：一、PE管材的焊接在特定的热焊机上焊接，焊
32、接时对口一定要切削平整，焊接后须冷却20分钟后方可松开压力环（图1-9）o二、管材应一次焊接成型后方可进行管道拖拉，否则应尽量减少管材拖拉过程中的焊接次数和时间，以减少孔道的空置时间，防止孔道在外来震动等因素引起塌陷。1.2.6 拉管施工（图IT0）:一、管道焊接完毕，焊口检验合格；二、将PE管与扩孔钻头通过分动器连接好；三、全部设备经过检查并经过试运转；四、PE管材入土前期，拖拉速度适度放慢，防止管材损坏孔道；五、在拉管时，应注意观察回拖压力表；六、管道拖进过程中，浆液量放到最大，保证管道顺利通过孔道。（图ITO）1.2.7 操作人员应注意观察钻孔设备运行情况，发现异常情况时，应立即停机检查
33、待查清问题并处理完后方可继续作业（图I-IDo（图ITI）1.2.8顶管作业施工范围应采用档板进彳垂备射电承嬲就赢!及时清理施工现场杂物和污水，确保施工现场没有工延qU学设备运行情况0J1.2.9如果强电遭到毁坏时，人在钻机上或黏合地垫上：一、不要移动，留在钻机上，不要接触任何连接到钻孔系统的地方。二、警告附近人员不要靠近，以免发生危险。三、立即联系当地电力公司，并配合电力公司做好相关工作。四、逆转钻孔方向，并尽力脱离接触，不要用手或手持工具接触钻杆。五、不允许任何人进入该地区，直到得到电力公司的许可。六、立即向建设单位和监理单位汇报事故情况，并在事后8小时内形成书面报告呈报建设单位和监理单
34、位。1.2.10如果气体管线遭到毁坏时：一、立即关掉发动机，并拆除所有的点火源。二、警告其他人尽可能快地离开该地区。三、立即与气体管线业主等相关部门联系，以便及时处理事故。四、立即向建设单位和监理单位汇报事故情况，并在事后8小时内形成书面报告呈报建设单位和监理单位。1.2.11如果通信光（电）缆遭到毁坏时：一、暂停该地区及周边地区施工。二、查清地下管线所属业主。三、立即与地下管线业主或该管线代维单位取得联系，并全力配合抢修通信光（电）缆事宜。四、立即向建设单位和监理单位汇报事故情况，并在事后8小时内形成书面报告呈报建设单位和监理单位。1.2. 12机械顶管时做好文明施工的维护工作，对于施工路段
35、做好行人与车辆的疏导工作，确保人与车的安全。1.2.13 对于在施工中挖出的淤泥等杂物，做好清运工作，保证车辆的畅通，做到随挖随运，保持路面清洁。1.2.14 在不方便人与车辆流通的施工路段，采取挂警灯以作提示等文明施工的措施工作。1.2.15 机械顶管完工后应尽快按原有路面标准进行恢复。九、机械顶管安全操作规范1.1. 施工阶段1.1.1 操作人员应经过专门的培训，熟悉并掌握所操作定向钻机及配套设备的性能、构造、使用和维护保养的方法，培训合格后方可操作。1.1. 2应严格按照定向钻使用说明书规定进行操作。1 .1.3操作人员应分工明确。2 .1.4在施工过程中，操作人员应穿绝缘鞋，配戴安全帽
36、绝缘手套等安全用品。定位探测操作人员应穿警戒服。1.1. 5回拖扩孔直径的大小为待铺管线直径的1.2L5倍。1.1.6 根据土质的情况应配制合适的钻进液。1.1.7 定向钻机周围应架设隔离围栏。1.1.8 定向钻机在使用过程中，当遇到紧急情况时，应按照使用说明书的有关规定进行紧急处理。1.1.9对穿越铁路、公路的工程，在施工之前应和相关主管部门取得联系，在施工时应考虑车辆的来往情况，并设立警示标志。1.1.10 摩擦焊接的钻杆，需不定期的对钻杆的焊接处进行探伤检查。1.1.11 为保证钻杆在施工过程中的安全可靠，钻杆出现下列情况之一时就报废：一、钻杆表面的磨损量超过钻杆壁厚的15%时；二、钻
37、杆的局部弯曲在每50OmIn的长度范围内，弯曲变形超过5mm时；三、对摩擦焊接的钻杆，在摩擦焊接处有任何缺陷时。1. 1.12钻杆拆装时，应在钻杆的丝扣部位涂抹丝扣油。1.13.13 钻杆没有装在钻杆箱里时，所有钻杆的两端应配丝扣保护套。1.13.14 应按定向钻使用说明书的规定进行保养。1.13.15 按定向钻使用说明书安装好接地保护装置。1.2作业条件1.2. 1定向钻机工作环境温度为-10+40。1.2.2 在待铺管线的两端，要有足够的作业空间。1.2.3 地面的承压小于接地比压时,应采取措施。1.2.4 在工作井、接收井作业时，工作井、接收井应支护，并配备足够的排水设备。1. 2.5夜
38、间施工应有充分的照明设施。1.3. 作业前的安全准备1.3.1 应勘查周边各种地下管线和设施，如：污水管、自来水管、高压电缆、通信电缆、光缆、煤气管线及人防工程等。这些地下管线和设施的资料可根据相关部门的档案和现场的原有标志情况与管线单位共同进行现场确认，并应用相关仪器对其进一步探测验证，必要时需对局部进行开挖验证。将所有地下管线和设施的位置和走向都标注在施工的剖面图和平面图上，且在实地作好标记。1.3.2 应查询有关地质资料，了解地层土质的种类。检测土层的间隙度、含水性、透水性、地下水位、基岩的深度、含沙和砾石的情况，并将勘查结果标注在施工剖面图上。1.3.3 穿越河流时，需要了解河流周围的
39、地形地貌以及水流的缓急情况、河床底部的形状等。1.3.4 设计导向孔时，应避开公用设施，并且要充分考虑钻进导向孔和回拖扩孔施工过程中对原有管线的安全距离和钻杆的最小弯曲半径，确保施工的安全。1.1.1 3.5设计的导向孔轨迹须得到其相关主管部门的同意。1.3.6 检查钻具的水、气路是否通畅。1.3.7 按定向钻使用说明书的规定检查液压系统，液压胶管不应有破损。1.3.8 检查电气线路的各线端是否有松动，电器元件是否有损坏。1.3.9 检查各种仪表显示是否正常。1.3. 10标定定向系统。1.3.11 检查急停开关工作是否正常。1.3.12 检查分动器转动是否正常。1.3.13 检查辅助系统工作
40、是否正常。1.4. 作业中的安全操作1.4.11 钻杆旋转时，任何人员不得接触钻杆。1.4.12 钻进过程中推进或旋转压力突变时，应立即停机分析和查明原因。1.4.13 遇手持式导向仪无信号、信号不变、信号突变、水和气不通畅等情况时，应立即停机分析和查明原因。1.4.14 一般每钻进1米距离时，对钻头定位测量一次。1.4.15 需要摆动钻进时，应小角度对称摆动。摆动推进过程中钻杆有松动现象时，应正转数圈后再继续摆动推进。1.4.16 钻头接近接收井时，应缓慢推进，并逐渐减少水、气的排量。1.4.17 回拖扩孔过程中，要保证孔中有适量的钻进液。1.4.18 回拖扩孔过程中遇到异常情况，如卡钻、水
41、气路堵塞、旋转和回施压力突变、地面和构筑物出现变化时，应立即停机检查分析，必要时开挖检查。1.4.19 扩孔和铺管过程中，定向钻操作人员在没有得到操作指令时，不能操作定向钻机。1.4. 10完成导向孔的钻进后，要及时清洗钻头和手持式导向仪，并将手持式导向仪内电池取出，将其归箱保存。1.5. 作业后的安全操作1.5.1 作业完成后，应对钻具进行常规检查，检查内容主要包括：一、回扩头焊缝是否有裂纹；二、分动器连接销轴及开门销是否磨损及裂纹；三、回扩头喷嘴是否堵塞；四、钻具螺纹是否有滑丝、磨损；五、回扩头是否有明显变形。1.5.2 应认真做好定向钻孔机的使用、维修、保养和交接班的记录工作。1.5.3
42、 定向钻孔长期停用时，应采取防雨等措施。十、工程建设重大事故应急救援预案为了加强突发事故处置的综合能力，提高应急救援的快速反应和协调水平，确保迅速有效地处置各类重大事故，把损失降低到最低程度，根据中华人民共和国安全生产法、建设工程安全生产管理条例、（建设部令第3号），结合本工程实际情况，特制定本预案。一、适用范围及事故确定适用范围：适用于网络线条工程建设过程中由于责任过失造成工程倒塌、机械设备毁坏、安全设施失当和严重的通信事故造成人身伤亡或者重大经济损失的。二、事故报告与现场保护凡参建单位发生严重的通信事故后，事故发生单位项目经理必须立即向监理单位、建设单位及工程相关主管部门报告。事故单位总指
43、挥第一时间接到事故报告后应迅速调集力量赶赴事故现场组织抢险救护，同时应将事故信息立即报告监理单位项目经理、建设单位项目经理及相关主管部门。事故单位所组成的安全生产管理机构及有关负责人需在8小时内写出书面报告，按上述所列程序和部门逐级上报。事故报告应包括以下内容：（1）事故发生时间、地点、工程项目、企业名称；（2）事故简要经过，直接经济损失的初步估计；（3）事故发生原因初步判断；（4）事故发生后采取的措施及事故控制情况；（5）事故报告单位。事故发生后，监理单位应协助事故发生单位迅速组织抢险救护工作，立即组织力量对事故现场实行严密保护，防止随意挪动或丢失与事故有关的残骸、物品、文件资料等。为防止事故扩大以及疏导交通需要移动现场物件的，应作出标志，绘制现场简图，写出书面记录，采用拍照或录像手段妥善保存现场重要痕迹和物证。三、重大事故处置程序发生重大事故后，监理单位项目经理及事故发生单位总指挥、生产负责人、安全生产管理负责人、工程相关项目经理、工程负责人要及时赶赴事故现场，加强指挥工作，协调有关力量，对重大问题及时作出决策。同时该单位相关部门负责人和工作人员也要迅速到达现场开展工作。处置程序：1、总指挥组织现场指挥机构；2、根据部门职责及灾情，迅速调集力量，建立现场抢险救护工作组织；3、迅速开
