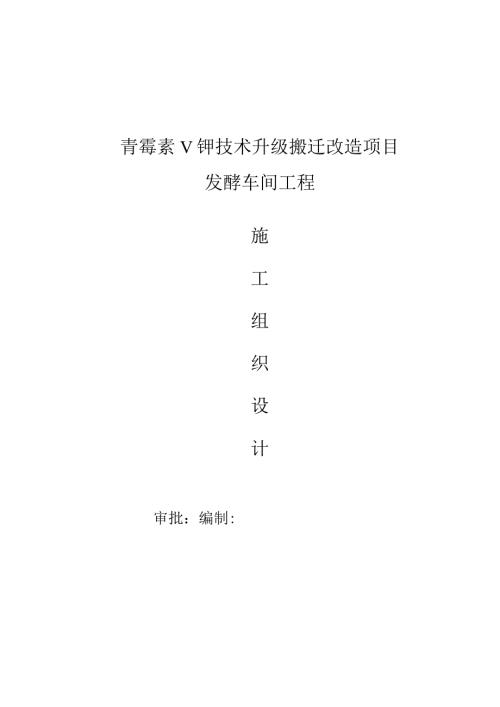

1、青霉素V钾技术升级搬迁改造项目发酵车间工程施工组织设计审批：编制:目录第一章编制依据及工程概况O第二章施工部署及施工准备4第三章施工方法及主要技术措施13第四章工程质量保证措施67第五章安全生产及文明施工措施77第六章施工进度计划及保证措施90第七章主要施工机具、劳动力使用计划94第八章新科技、新技术、新工艺、新材料的应用及效果95第九章施工节能降耗主要措施96第十章成品及半成品保护措施98第十一章冬雨季施工措施102附表一：拟投入本工程的主要施工设备表107附表二：拟配备本工程的试验和检测仪器设备表.109附表三：劳动力计划表单位：人HO附表四：计划开、竣工日期和施工进度网络图.Ill附表五
2、施工总平面图113附表六：临时用地表114第一章编制依据及工程概况第一节编制依据一、本工程招标文件及施工合同1 .招标文件：青霉素V钾技术升级搬迁改造项目发酵车间工程施工招标文件。2 .施工合同：股份有限公司青霉素V钾技术升级搬迁改造项目建设工程施工合同。二、施工图纸图纸类别图纸编号图纸数量建筑E.02-152001-OO至1213结构E.03-152001-00至2021给排水E.04-152001-00至067消防水消防E.05T52001T-00至067电气消防E.05-152001-2-00至1314暖通E.06-152001-00至1011空调E.07T52O(H-OO至078电气
3、E.08T52001-00至2021综合布线E.10-152001-00至089三、主要规范、规程、标准、图集、法律、法规1 .主要规范、规程类别名称编号国家工程测量规范GB50026-2007建筑地基基础工程施工质量验收规范GB50202-2002硅结构工程施工质量验收规范GB50204-2015砌体结构工程施工质量验收规范GB50203-2011屋面工程质量验收规范GB50207-2012建筑地面工程施工质量验收规范GB50209-2010建筑装饰装修工程质量验收规范GB50210-2011地下防水工程质量验收规范GB50208-2011起重设备安装工程施工及验收规范GB50278-201
4、0机械设备安装工程施工及验收通用规范GB50231-2009建设工程项目管理规范GB/T50326-2006建筑防腐蚀工程施工及质量验收规范GB50212-2014建筑工程施工现场供用电安全规范GB50194-2014建筑电气安装工程施工质量验收规范GB50303-2002建筑给水排水及采暖工程施工质量验收规范GB50242-2002通风与空调工程施工质量验收规范GB50243-2002建筑物防雷工程施工与质量验收规范GB50601-20U有线电视系统工程技术规范GB50200-94建筑节能工程施工质量验收规范GB50411-2007国家建筑抗震设计规范GB50011-2010砌体结构设计规范
5、GB50003-2011佐结构设计规范GB50010-2010碎外加剂应用技术规范GB50119-2003建筑给水排水设计规范GB50015-2003建筑设计防火规范GB50016-2014采暖通风与空气调节设计规范GB50019-2003建筑地面设计规范GB50037-2013工业建筑防腐蚀设计规范GB50046-2008建筑物防雷设计规范GB50057-2010地下工程防水技术规范GB50108-2008行业钢筋机械连接技术规程JGJ107-2010钢筋焊接及验收规程JGJ18-2012载体桩设计规程JGJ135-2007建筑基桩检测技术规范JGJ106-2014建筑施工扣件式钢管脚手架安
6、全技术规范JGJ130-20112 .主要标准类别名称编号国家建筑工程施工质量验收统一标准GB50300-2013碎强度检验评定标准GB50107-2010建筑电气安装工程质量检验评定标准GBJ303-88通风与空调工程质量检验评定标准GBJ304-883.主要空集类别名称编号图集校结构施工图平面整体表示方法制图规则和构造详图IlGlOl施工图结构设计总说明12SG121-1工程做法05J909外装修06J505工程用料做法12J14.主要法规类别名称编号国家中华人民共和国建筑法中华人民共和国主席令第46号中华人民共和国安全生产法中华人民共和国主席令第13号中华人民共和国环境保护法中华人民共和
7、国主席令第9号建设工程质量管理条例国务院令第279号建设工程安全生产管理条例国务院令第393号四、其它1 .我公司IS09001系列质量体系程序控制文件；2 .我公司IS014001、OHSMSI8001环境与职业安全贯标文件。第二节工程概况一、工程简介工程名称：青霉素V钾技术升级搬迁改造项目青霉素V钾发酵车间工程建设地点：河北省赵县南柏舍镇生物产业园内建设单位：股份有限公司设计单位：集团规划设计院有限公司监理单位：河北华博工程建设监理有限公司施工单位：冀中能源邢台矿业集团工程有限责任公司本工程为青霉素V钾技术升级搬迁改造项目发酵车间工程。本工程地下采用直径43Omm的复合载体夯扩桩基础。地上
8、结构形式为钢筋碎框架结构，建筑层数为三层，建筑总高为20.8m0建筑面积为7310.22m2,室外设备平台总面积405.88m2,总建筑面积为7716.1Om2。建筑耐火等级为一级，设计使用年限50年，抗震设防烈度7度。结构碎强度等级:构件部位税强度等级构件部位税强度等级基础垫层C15柱下桩基承台C30柱C30梁板C30圈梁、构造柱、过梁C30墙下条形基础C25设备基础C30载体桩C30二、工程范围根据招标文件要求，本工程的承包范围包括发酵车间的结构、建筑、给排水、电气、暖通、消防、综合布线方面的施工，不包括空调、洁净施工。详见中标工程量清单。第三节施工重点与难点分析一、施工重点：安全管理本工
9、程狠抓施工质量工作的同时，安全管理工作将作为施工重点来抓。因为所有的建筑都是间接或直接服务于人，所以没有安全就没有一切。我们企业一直把安全作为成功工程管理模式的基础，同时积极贯彻“安全第一，预防为主”的安全生产方针，建立合理、有效的施工现场安全生产文明施工管理组织保证体系，认真执行国家有关安全规范、规程和市有关安全生产条例规定，确保安全生产的顺利进行,尽我们的最大努力把安全的误差降低到OO二、施工难点：1、工期紧、任务重施工合同要求在210日历天内完成本工程的全部施工内容。针对该工程工期紧、任务重、专业多的情况，我单位将在该项目的实施中组建强有力的组织机构，配备经验丰富的专业工程技术管理人员，
10、并充分调动公司资源，合理利用社会资源，采取精细化施工管理。在施工过程中尽可能采用有利于缩短工期的先进技术工艺。加强与业主、监理、设计的密切沟通，将施工过程中可能遇到的矛盾问题尽可能在施工前解决。如何在较短工期内有序、高效组织好多种专业的交叉配合施工，“确保工期计划按时高质量完成”是本工程的难点之一。2、工程质量控制(1)载体桩本工程设计采用载体桩桩基。载体桩具有桩长短、承载力高、施工快、可有效节省造价等优点。载体桩是一种全新的施工技术，在保证施工进度的同时如何确保载体桩的施工质量也是本工程的难点之一。我公司将选用有资质的、经验丰富的专业载体桩施工队伍，并根据设计要求和现场情况，制定专项施工方案
11、确保载体桩的施工质量。(2)设备基础、预留预埋本工程有大量的设备基础，结构上有大量的预留洞、预埋件，如何保证设备基础、预埋件和预留孔洞的轴线位置、标高以及数量的精准施工，也是本工程的又一个施工难点之一。第二章施工部署及施工准备第一节管理目标一、质量目标：符合国家以及河北省或行业现行的工程建设质量标准验收规范，并达到合格标准。二、工期目标：本工程合同要求工期210天。计划开工日期为2016年7月15日，计划竣工日期为2017年2月9日。在保证工程施工质量的同时将在合同工期内完成所有签订的工程量。工程施工总进度计划详见附表四一施工进度网络计划图。三、安全生产管理目标:(图1项目部组织机构框架图)
12、二、主要部门及管理人员职责及分工：确保重大、不可承受风险得到有效控制，杜绝人身伤害事故的发生。实现“五无”，即“无死亡、无重伤、无坍塌、无中毒、无火灾”。四、环境保护管理目标：树立全员环境保护意识，执行环境保护法规、管理制度，达到市绿色施工标准。第二节项目组织机构一、项目经理部组织机构：为保证施工合同的履行和各项管理目标的实现，根据合同要求及工程特点，公司将选派技术业务能力强、同类型工程施工经验丰富的管理人员组建项目管理机构。详见项目部组织机构框架图1：(1)组织落实施工详图、施工方案、工程洽商变更、图纸会审及技术交底工作，负责工程材料选型、报批，与设计、监理、质量监督站等单位的工作联络，处理
13、施工过程中的技术问题，编制阶段施工组织设计和分项工程施工方案。现场技术问题处理。(2)、编制采用新技术、新设备的方案及相应的工艺规程和培训相应的技术工种。进行计划、技术、质量交底。(3)、负责质量体系管理和工程全过程质量监控，组织参加分部分项工程质量检查与验收。负责材料检验、试验等。(4)、技术资料收集、整理、归档，记录施工日志。1.2安全部(1)、编制和贯彻生产作业计划。(2)、编制并下达施工任务书。(3)、对施工现场各分包单位之间进行协调、检查。(4)、施工期间各种信息传递。(5)、记录施工安全巡检日志。(6)、负责施工现场文明施工管理。(7)、负责现场安全施工管理。制定安全技术措施，检查
14、宣传教育。(8)、负责施工现场环境保护管理。1.3物资部(1)负责材料的采购，现场料具管理、材料消耗统计管理、材料计划落实、材料质量管理等。(2)、负责调配、购置施工必备的机械设备，调研机械最大的工作能力，向项目部提供最佳理论依据，负责机具设备的保养维修，保证机具设备处于正常运转状态，发挥机械设备的最佳效率。1.4办公室(1)、负责项目经理部的行政管理、文件管理、资料档案管理(包括：IS09001质量管理体系运行资料、IS014001环境管理体系运行资料、0HSMS18001职业安全卫生管理体系运行资料及其他文件收发文管理等)。(2)、负责内外信息的管理和传送，计算机管理，软件的应用，硬件的
15、维护等。(3)、负责项目部后勤管理工作，包括对生活、办公、饮食、车辆等方面的统一管理。(4)、负责协调与当地政府行政管理部门、行业主管部门和周边单位、居民等的关系，协助业主或自行办理合法施工所需的一切正当手续。(5)、负责日常工程照片拍摄、保存。1.5经营预算部负责合约签订与管理、材料计划编制、每日工程量报表、月施工产值计划、完成情况编报、商务洽谈、工程预、结算编制，劳务结算及成本核算。2.主要管理人员职责：1. 1.项目经理项目经理是本工程的最高管理者，是法定代表人的委托代理人，是施工项目目标实现者，对工程项目负总责。主要有以下职责：实现各方关系的协调，对工程合同承担全部履行责任。对项目实施
16、总体控制，确定各项作业计划如期完成。调查研究解决工作中重大问题，对重大决策进行决断。组织学习新技术、新工艺。确定项目管理部组织机构和各种资源配备。确定管理总目标和对阶段目标进行分解，检查落实。贯彻执行各项法规政策，执行企业各项管理制度。严格执行财经制度并加强管理，正确处理各种利益关系。有人事财务决策权，进度计划控制权，技术质量决策权，设备物资采购决策权。考察、劳务队签订分包劳务合同。2. 2技术负责人全面落实设计意图，对项目的技术、质量管理负责。组织相关人员研读工程图纸、文件。负责组织对深度不够的施工图纸进行深化设计。负责工人、管理人员必要的技术培训，并编制培训计划。新技术、新工艺开发，新工艺
17、的应用推广。负责组织编制施工技术文件，其中包括：施工组织设计、施工方案、施工技术交底等。组织工程技术方案研讨会议，对技术方案决策决断。组织分部、单位工程的质量验收。直接领导专业工程师、试验员、资料员、测量员的工作。制定实验计划，并负责试验交底。2.3生产经理协助项目经理组织施工生产，确保工程进度，提高经济效益。编制详细的进度计划，编制并落实分段作业计划。制定内部供需、租赁合同，考察各分供方资质向经理提出报告。对各种资源利用进行协调。组织制定各部门管理职责并检查落实。对工程进度负重要责任。2.4专业工程师协助技术负责人编制施工方案、作业指导书、对工程质量进行监督检查、对施工工艺进行现场指导。2.
18、5专业工长对所承担的分部分项工程的质量负责。按进度计划组织分部分项工程施工，保证施工过程符合图纸、规范、规程要求，组织技术交底，使分部分项工程达到规定标准。督促班组进行自检，组织上下工序交接检。2.6资料员负责工程技术资料及项目质量记录的收集、整理、传递、归档等工作。2.7质检员负责施工过程质量的监督、检查工作，对分项工程质量进行核定，并对核定结果负责。负责向质量工程师提出工程存在的质量问题和改进意见。负责对工程中使用的计量设备的检查，监督，对需进行鉴定的设备送有关法定单位进行鉴定，使工程中使用的计量设备全部在鉴定有效期内。2.8材料员对物资的资料进行逐项验证。对提供的物资进行质量、数量验收、
19、认真填写进场物资验收单。2.9试验员根据试验计划按有关标准对现场物资进行取样送试，对试样代表性、真实性负责。根据试验计划做好过程产品的取样，试件制作和养护管理，填写委托单，及时送试。检查施工预拌碎及砂浆的质量，并做好记录，及时领取转发试验报告，各类物资及施工过程产品试验要分类建立取样、送试台帐和试验报告台帐。2.10安全员负责现场安全防护及工人安全教育，落实安全操作规程，开展安全检查工作。2. 11预算员负责本项目的预算工作，并协同成本核算员编制成本核算书（表）。第三节施工部署一、施工部署原则：1 .满足合同：全面满足合同要求的乙方承担的责任，履行承诺。保证满足工程质量目标要求，在合同工期内完
20、成施工范围内全部工程。2 .总体施工顺序满足工序逻辑关系原则：要遵循先地下后地上，先结构后维护，先主体后装修，先土建后专业的一般施工顺序。3 .均衡有序协调施工原则：本工程施工周期短，工序多，各专业施工安排要在空间上时间上，形成人和物的有序安排和流动，遵循流水施工原理，合理划分施工段。考虑天气特别是雨季对施工的影响，合理安排施工时间和内容。4 .先进性、安全性和经济性相结合原则：工程施工应积极贯彻己有的先进施工技术，利用先进的施工技术，创造完全的施工环境，并提升工程经济效益，将先进技术与安全施工、节能环保、经济效益、社会效益紧密结合。二、流水段划分：5 .流水段划分原则5.1 利用设计中的变形
21、缝来进行分段划分；5.2 尽量使各段的工程量和面积平均，使各资源投入量均匀连续，尽量做等节奏流水施工；5.3 按照楼层划分施工段。6 .具体流水段划分平面上按照设计的变形缝划分为两个施工段，立面上按照楼层划分为三个施工段。7 .总体施工顺序7.1 地下结构：为保证载体桩的成桩质量，先进行土方大开挖，挖至桩顶设计标高以上50Omm处，进行桩基施工；桩基施工完毕后，再用人工将土方挖至基底设计标高，进行承台地梁设备基础施工。3. 2地上结构：先浇筑框架柱，再进行梁板施工。3. 3二次结构：在主体结构施工至适当位置时及时插入，从下到上分层施工。3. 4水电暖通：在结构阶段配合预埋预留，在砌筑和装修阶段
22、与土建穿插施工。第四节施工准备一、技术准备1.组织各部门有关人员认真学习施工图纸，领会设计意图，组织图纸会审。掌握工程建筑和结构的形式及特点，复核各主要尺寸及需要采用的新技术，同时审查建筑设备及加工定货有何特殊要求，对设计中的不详之处及疑难点，及早做出解决,积极主动与建设单位、监理、设计单位沟通，把设计及建设单位的变更意图，在施工之前得以明确。2 .提前编制工程施工组织设计并进行施工组织设计交底。针对工程的重点、施工难点及特殊部位的施工，现场专门制订切实可行的施工方案、特殊过程作业指导书等，逐级进行技术交底，指导施工。3 .组织所有技术人员认真学习新规范、新规程；积极推广应用建设部推广的十项新
23、技术；积极学习、吸收国内外的相关先进施工经验，充分利用已有的先进技术，提高该工程施工过程中的科技含量。4 .认真学习监理规程，积极配合好监理单位的工作，保证各项工作顺利进行。5 .进行成本控制，制定供料计划，编制施工图预算和施工预算。6 .根据施工预算和工程进度计划编制资金需用量计划，保证材料的及时供应和施工的顺利进行。7 .将场外坐标引入场内制作半永久性控制桩，并进行复验。二、主要项目施工准备工作计划为了落实各项施工准备工作，加强对施工准备工作的监督和检查，对于各个施工阶段主要项目的准备计划如下表：施工阶段内容地基与基础施工技术方案和质量控制要点，塔吊和各种施工机具、周转材料租赁进场，钢筋的
24、加工、连接主体结构结构施工技术方案和质量控制要点，塔吊和各种施工机具、周转材料租赁，钢筋的加工、连接装修阶段装修施工技术方案和质量控制要点，装修材料的订货加工和设计翻样绘图三、生产准备生产准备落实计划准备项目准备内容责任人现场准备了解现场及施工组织情况生产经理测量控制建立水准点和控制网技术负责人临时水电电源接至各配电箱，水源引至现生产经理场临时道路硬化路面生产经理临建安排建各种临建生产经理周转材料准备架设工具、模板材料员机械准备立塔、砂泵、各种机械项目经理其它准备办各种证及手续办公室主任商品碎考察质量、供应能力材料员劳务考察劳务队,签合同项目经理四、施工现场准备完成现场围墙的设置、临建设施的搭
25、设，作好现场临水、临电的布置和安装；组织机具、设备和材料的调拨、租赁、购置、运输和安装。1 .现场出入口及围墙布置围墙采用业主提供的厂区正式围墙。出入口大门设在厂区东侧，其他出入口均进行临时封堵。2 .现场道路设置大门口至厂房之间设置6米宽的碎硬化路面，钢筋棚、木工棚、办公区、生活区均进行地面硬化，其它堆放场地及辅助性道路采用碎石铺设。所有道路均做好排水措施。3 .现场主要机械、设备的布置现场发酵车间南侧设一台塔吊和两台物料提升机分别做为结构和装修阶段的垂直运输机械。砂浇筑采用汽车泵及自卸的方式进行，汽车泵根据需要随时进场。4 .施工现场临时用水布置施工临时用水由甲方给定水源引出，临水管线沿施
26、工现场周圈布置。临时用水采用生产、消防、生活共用系统。沿施工场地设置消火栓，间距不大于100mo干管采用100mm水管，可以满足消防、生活、现场文明施工等现场用水。随结构施工进展情况，每层设置消火栓，每层设置施工用水接口至施工作业面。5 .施工现场临时用电布置本工程现场临时用电系统，根据JGJ46-2012临时用电规范而设计。施工现场用电按用电量高峰期时机械用电量考虑。具体布置详见临电施工方案。五、主要施工机具、劳动力准备详见第七章主要施工机具、劳动力使用计划。第五节施工现场平面布置一、现场平面布置原则为了使施工现场的综合管理达到规范化、科学化、标准化，将对施工现场进行严格的管理。在施工现场认
27、真安排好临时性生产和生活设施，搞好现场材料的平面布置。临时设施的布置以方便生产及办公、不占在建工程的位置、与施工的建筑物之间保持适当的安全和消防距离为原则，同时综合考虑总包单位和分包单位的需要，统一规划布置，做到文明四区（施工区、生活区、办公区、材料堆放区）划分明确、安排合理、布置科学。所有临设房屋在征得当地政府主管部门审批后修建，各临时设施的建筑功能配备符合地方规定。在划分材料堆放位置时，综合考虑进入施工高峰时的堆放容量。料场、仓库等临时设施，道路、排水沟、电缆线等都统筹安排、布置。易燃、易爆材料单独设专用库房存放，施工材料按施工进度和作业计划分期、分批进场并制定科学的进场计划和可靠的防范措
28、施。料场、仓库、道路在选择上在不影响施工流水作业情况下，尽可能靠近使用地点，以减少二次倒运。二、围墙、出入口（大门）的平面布置施工现场用围墙全部进行围挡。大门按照企业Cl形象设计，与围墙连在一起。在大门外附近明显处设置统一样式的施工标牌，标牌内容包括工程名称、建筑面积、建设单位、设计单位、监理单位、施工单位、工程负责人、开工日期、竣工日期等;大门内设置“二图七板一标识”，即：施工现场平面布置图、突发事件应急处置流程图；安全生产管理制度板、消防保卫制度板、环境保护制度板、文明施工制度板、绿色施工制度板、宣传栏板及企业标识牌。三、办公、生活设施的平面布置办公区和生活区设置在甲方指定的场地内。项目部
29、办公区、生活区为二层轻钢龙骨彩板房，设办公室、会议室、厕所、项目部宿舍、食堂、浴室等尽量满足员工的生活需要。工人宿舍为二层轻钢龙骨彩板房，食堂、厕所、洗浴间、库房为一层轻钢龙骨彩板房。宿舍区进行封闭。施工时可根据不同工种，集中安排工人分区居住，方便管理。详见平面布置图。四、施工现场平面布置图详见附表五。第三章施工方法及主要技术措施第一节测量放线一、测量准备所有进入现场的测量器具计量均经过质监部门周期检定；与业主办理交接桩手续；检核规划设计院定位桩、红线桩和水准点；对测量人进行技术交底；编制测控布置。二、定位测量1 .定位依据：甲方给定的红线桩、市政水准点、坐标点及设计图纸。2 .控制桩的布置定
30、位验线后，用全站仪和50m钢尺定出各主要轴线，形成矩形控制网，控制网格由四条轴线组成，高程控制在距槽边3m外设置3个水平控制桩，误差控制在Imm以内。3 .平面控制网测设首先对红线点及有效测量依据点位进行复测，符合点位限差要求后，依据平面控制网布设原则，布设场区平面控制网，作为场区首级控制。首级控制网布设完成后，依据总平面图定位及基础平面图上关键控制点的详细位置关系建立建筑物平面矩形控制网。4 .高程控制测量高程控制测量的依据：按国家三等水准进行测量，并根据甲方提供的水准点，用DLTo2C水准仪复合测法进行校测，检查高程是否正确。高程控制网的布设：水准点的高程校测合格后，使用复合测法把高程引测
31、到施工现场，至少三个点，其精度为3mm,并计算出调整后的高程，作出明显标识；再根据施工的需要进行加密，建立高程控制网。5 .0.OOm以下基础施工测量5.1 在基础施工过程中，对轴线控制桩每半月复测一次，以防基础施工控制桩位移，影响正常施工及工程施测的精度要求。5.2 以定位桩为依据放基槽线及边坡线，基槽开挖过程中测量人员应严格按基槽线及边坡线控制挖方质量，使边坡符合要求。自水平控制桩引入槽内标高控制桩（不少于两处）控制开挖深度，挖至基底以上30Omm处，保证不扰动地基。5.3基础开挖完成后，以控制桩为依据放出底板边线。5. 4待垫层施工完毕后进行基础放线，经验收合格后方可进行钢筋绑扎。5.5
32、地下部分重点控制桩基、承台轴线位置以及桩顶及承台顶标高的准确。6. 0.0Om以上主体结构施工测量7. 1轴线投测轴线投测：采用外校内控法。首层放线后，使用全站仪在首层建立内控点；接下来测量内控点的坐标，请监理验线后作为轴线投测的依据。首层放线验收后，将控制轴线引测到结构外立面上作为所投测轴线控制线校核的依据。每层顶板碎浇筑后，在首层的内控点用激光铅垂仪向上投测控制线，并组成闭合图形，用全站仪校核其尺寸。所投测的控制线校核无误后请监理验线，合格后作为平面放线的依据。8. 2平面放线的实施根据轴线控制线，进行平面放线。首先用钢尺把轴线控制线进行校核，测设出其它轴线；接下来放出墙边线和轴线，再测设
33、门窗洞口线。放线完毕，请监理验线合格后方可进入下道工序。9. 高程传递的实施0.000以下高程传递采用四等水准路线、精密水准仪将高程传递到基底上，以此作为高程施工测量的依据。从四个不同的角度传递高程，校核后请监理验收。0.000以上高程传递：首层柱施工完毕后在柱上抄测+50Omm控制线，每个楼层选取三处作为高程控制点并用红漆标注水准符号，经过联测后使用。每层高程传递用钢尺从首层所选择的起始高程控制点竖直向上量取标高，经过校测后作为施工层抄平的控制依据。高程控制：根据施工的需要，使用水准仪把从首层传递的高程校核后换算成该层的+50Omm线抄测在钢筋上，复查后作为高程的控制依据。第二节土方工程一、
34、土方开挖1 .为满足桩基和设备基础施工，本工程土方采用大开挖方式。2 .开挖采用反铲挖掘机挖土，人工配合清槽，自卸汽车运土。3 .基坑开挖时，采用自然放坡，坡度为1：0.25。随挖随修坡，防止侧壁的土方塌落。机械挖至设计基底标高以上20cm的土层，剩余土方采用人工开挖、清底、平整，严禁超挖，以免扰动基底。开挖至基底后，及时联系各单位进行基槽验收，验收后立即浇筑垫层，避免受积水影响。4 .基坑施工时设两个施工出入口，皆采用放坡进出基坑，施工坡道在基坑土方施工时留置.，以基坑底向外放坡，以不影响其他项目施工为宜。5 .基坑开挖期间，设专人指挥挖掘机，同时要配合甲方尽可能查明地下障碍物,以防止出现意
35、外。二、土方回填1 .土方回填前对回填土的土质、土的含水率进行检测及检查。2 .土方回填的工艺：回填前将基槽内的木块、碎砖等建筑垃圾、松散土清理干净，积水抽干，经监理验收完毕，符合要求后方可开始回填；回填土须先过筛，含水率须符合规定，不得含有有机杂质，采用蛙式打夯机按照设计要求厚度分层夯实,每层虚铺厚度25Omnr30Omnb打夯遍数34遍，对于蛙式打夯机不能走到的地方，辅以木夯夯实。打夯机行走须采取一定的路线，一夯压半夯；回填土每填完一层，按规范要求进行环刀取样，压实系数符合图纸设计要求后方可回填下一层；同一标高的土层同时回填，如必须分段夯填时，交接处必须做成阶梯形。3 .施工现场回填土方应
36、集中堆放，并在下雨前及时采用彩条布覆盖，避免雨水淋湿影响回填质量。蛙式打夯机使用前应对各部件及线路进行认真检查，特别针对夯机接线配电箱内漏电保护器运行情况进行检查，保证漏电保护器正常工作。夯机电机及接线头应有良好绝缘。夯土时应由两人操作，一人操纵机械，一人拉持电缆,操作人员应穿绝缘胶鞋、戴绝缘手套。操作时，夯实机前进方向严禁站人，多台机同时作业，应相距5m以上。停用或停电时应切断电源。第三节载体桩工程一、施工工艺测量定位桩机就位锤击成孔一沉护筒至桩底标高一填料夯击测三击贯入度一夯填干硬性碎一纲筋笼安装g注佐T拔护筒振捣二、施工方法1 .测量放线项目部测量人员依据定位点将桩位放线完毕，报监理验线
37、合格准备打桩作业。在施工前，各施工组技术员对所要打的桩位再进行一遍复测，确认无误后方可进行打桩施工。2 .移桩机就位打桩机就位时，必须保持平稳,不发生倾斜、位移,对桩点时用预先做好的钢筋圈（6钢筋焊一个与桩位相等的圆圈，圆圈内带十字线），放在桩点上,护筒对准钢圈后，下护筒，用水平尺来确定护筒垂直度，然后将护筒放置地表,为准确控制钻孔深度,应在机架上做出控制标高，以便施工中进行观测,记录。3 .锤击成孔先用细长锤低落距轻夯地面，在地面土体中形成一浅孔，经反压系统将护筒沉至孔底，调整护筒垂直度，然后再提高细长锤夯击成孔。4 .沉护筒至桩底标高提高细长锤夯击成孔，将护筒沉至孔底，经反复操作后，将护筒
38、沉至设计标高处。当接近桩底标高时，控制重锤落距，准确将护筒沉至设计标高。5 .填料夯击护筒沉至设计标高后，提升重锤高出填料口，进行填料，锤做自由落体运动,夯击填充料（填料量以锤底出护筒底40-60Cm为依据）。填料大致分三个阶段：填料下降、持平、上升。相应填料量也分多、中、少。在投填充料时应控制每次填料量和累计填充料量。6 .测三击贯入度载体形成密实状态后，应控制锤底出护筒1015cm,在不填料的情况下，令重锤以6m落距做自由落体运动，实测三击贯入度。每级贯入度应比前击小或相等，且三击总贯入度应满足设计要求（VloCm）；如不满足设计要求，则应继续填料夯击至满足三击贯入度要求。7 .夯填干硬性
39、佐三击贯入度VlOCii1,分次夯填干硬性碎0.2j0.411?,继续夯击至锤底出护筒Iem2cm。然后用锤绳上预先做好的标志与架体控制线来测是否达到钢筋笼的标IJo8 .安装钢筋笼把锤提出护筒，用小滑轮把已制作好的钢筋笼提至护筒顶，把钢筋笼放入护筒内，落钢筋笼至设计标高,在护管上用水准仪抄出水平控制线,用圈尺从填料口量出钢筋笼顶的标高,并竖向固定好钢筋笼，校正钢筋笼使钢筋笼居中，必要时在钢筋笼侧面安装保护层垫块，保证钢筋笼钢筋保护层厚度符合设计要求（不小于40mm）。9 .浇筑碎在护筒内开始浇筑C30碎，碎坍落度控制在14（160mm,浇筑过程中，应控制好钢筋笼主筋保护层厚度，从护筒填料口分
40、次填入碎，测量桩顶标高，将佐灌至桩顶设计标高，并适当进行超灌30Cnl50cm。10 .拔护筒碎浇筑完毕后，将护筒慢慢拔出。拔出护筒时速度要慢，控制在2mmin同时注意观察钢筋笼是否有位移。IL振捣护筒完全拔出后，采用不短于桩身的振动棒对桩身碎进行振捣。振捣时要做到快插慢拔并一次性插到桩身最底端缓慢拔起，振捣时间不少于1.5min012.剔凿桩头和桩基检验在桩身碎强度达到设计要求后，将桩头碎凿除至设计标高。然后对桩基进行试验检测，从成桩到检测时间间隔不应少于15d,桩基检测方法采用静载荷实验和低应变动测法检测。检验合格后进入下道工序。第四节钢筋工程一、钢筋连接方式本工程钢筋等级主要为I级钢（H
41、PB300）和IIl级钢（HRB400）。钢筋施工的重点是粗直径钢筋的定位和连接以及基础钢筋的下料、绑扎、顶板上下层钢筋之间的固定、柱钢筋的定位。钢筋绑扎按钢筋碎施工规范的质量要求进行。本工程计划基础、梁等水平钢筋（直径14）采用机械直螺纹连接，W14mm钢筋采用搭接。竖向钢筋直径12三,采用电渣压力焊，W12mm时采用搭接连接。结构施工中对钢筋易产生位移的位置采取特殊的控制措施：1、柱竖向钢筋设置定位框筋固定；2、楼板上下层钢筋间设置马凳；二、钢筋采购钢筋全部从我公司合格材料分供方花名册中选取供货厂家，钢筋进场必须附有出厂证明、钢筋标识牌，并根据标识按批号及直径分批检验和做见证取样。特别注意
42、的是结构纵向受力钢筋应检验钢筋的强屈比和屈标比，即保证：钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于L25,钢筋的屈服强度实测值与强度标准值的比值不应大于1.3且钢筋在最大拉力下的总伸长率实测值不应小于9%o钢筋进场时分类码放，按照IS09001的要求做好标识，下垫方木，雨天用塑料布覆盖保护，防止因雨、潮气而引起钢筋生锈。三、钢筋加工钢筋加工设直罗纹套丝机、切断机，弯曲机、调直机、弯箍机、砂轮切割机，钢筋用机械连接采用无齿锯切断，其他钢筋的切断均采用切断机，有飞边的钢筋端部用砂轮机磨平。直径12以下盘条采用调直机调直。钢筋弯曲采用弯曲机。钢筋加工前由技术部门做出钢筋配料单，由项目技术负责
43、人审批后进行下料加Io加工成型的钢筋应分类码放，并做好标识，标清使用的部位、品种等，以免混乱，运输时根据工程需要进行，运输过程中要标识牌保存完好和防止钢筋半成品变形。1 .加工场地：加工场地设于现场内。2 .钢筋加工图纸审核时对较复杂部位（钢筋施工困难部位、碎下料困难部位）应在设计交底时向设计提出并明确合理解决方案。钢筋翻样进行前，技术部将各分界之间的钢筋任务划分、钢筋接头位置明确，并形成书面交底下发各区翻样人员；翻样人员按设计图纸和相关施工规范进行钢筋翻样，钢筋配料单经技术负责人审核签字后方可用于钢筋加工和绑扎。钢筋配料应按设计的构件配筋图绘出各种形状和规格的单根钢筋图，并加以编号，然后分别
44、计算钢筋下料长度和数量，填写配料单，进行加工。a.钢筋弯曲调整值钢筋弯曲角度30456090135180钢筋弯曲调整值O.35dO.5dO.85d2d2.5d2.5db.钢筋加工流程：钢筋除锈钢筋调整调直钢筋切断钢筋弯曲一成型钢筋除锈：钢筋表面应洁净、油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净，焊接前焊点处的水锈应清除干净，钢筋除锈采用手工钢丝刷除锈。钢筋调直：采用钢筋调直机。钢筋切断：钢筋下料按加工单尺寸进行下料，钢筋切断采用钢筋切断机，机械连接钢筋必须采用砂轮切割机进行断料；钢筋断料时将同规格钢筋根据不同长度进行长短搭配，统筹安排，应先断长料、后断短料，减少短头，减少损耗
45、断料时应避免用短尺量长料，防止在量料中产生累积误差。应在工作台上标出尺寸刻度线，并设置控制断料尺寸用的挡板；安装切断机刀片时螺丝要紧固，刀口要密合（间隙不大于0.5mm）；固定刀片与冲切刀片刀口的距离，对直径W20mm的钢筋重叠12mm,对直径20mm的钢筋留5mm左右；在钢筋切断过程中，如发现钢筋有劈裂、缩头或严重的弯头等必须切除，如果发现钢筋的硬度与该钢种有较大的出入，应及时向有关人员反映，查明情况。C.钢筋弯曲成型钢筋需作弯折时采用钢筋弯曲机加工，直径小于12mm的钢筋可以采用手摇扳制作，在工作台上标出尺寸刻度线并设置控制弯曲尺寸用的挡板。受力钢筋弯钩、弯折规定：HPB300级钢筋末端
46、作180弯钩，弯弧内直径（即心轴直径下同）为钢筋直径的2.5倍，弯钩弯后平直部分长度不小于钢筋直径的3倍；钢筋作不大于90的弯折时，弯折处的弯弧内直径为钢筋直径的5倍。箍筋弯钩、弯折规定：除焊接封闭环式箍筋外，箍筋的未端应作弯钩，弯钩的弯弧内直径为箍筋直径的2.5倍且不小于受力钢筋直径；箍筋弯后平直部分长度不小于箍筋直径的10倍。钢筋弯曲成型，宜从钢筋中部开始进行，由于成型轴与心轴同时转动，会带动钢筋向前滑移，钢筋弯90时弯曲点线约与心轴内边缘齐,弯180。时弯曲点线距心轴内边缘为LOd（HPB335级以上取1.5d）。d.柱定位套子加工：为保证全部柱筋位置准确，需加工柱筋定位套子。e.马凳加工：
