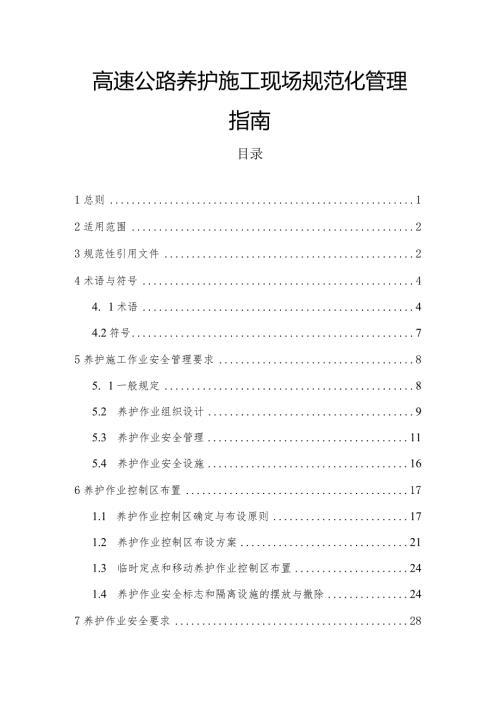

1、高速公路养护施工现场规范化管理指南目录1总则12适用范围23规范性引用文件24术语与符号44. 1术语44.2符号75养护施工作业安全管理要求85. 1一般规定85.2 养护作业组织设计95.3 养护作业安全管理115.4 养护作业安全设施166养护作业控制区布置171.1 养护作业控制区确定与布设原则171.2 养护作业控制区布设方案211.3 临时定点和移动养护作业控制区布置241.4 养护作业安全标志和隔离设施的摆放与撤除247养护作业安全要求287. 1高速公路养护安全作业287.1 桥梁养护安全作业317.2 11匕367.3 交通安全设施维修安全作业397.4 特殊气候条件下养护安
2、全作业408养护机械设备操作安全要求438. 1养护机械设备进场与出场438.1 养护机械设备现场安全管理448.2 养护机械设备安全操作基本要求459环境保护措施469. 1总体要求469.2主要施工场地环境保护要求4810附则5010. 1安全事故报告及处理5010.2经费保障与奖罚51附录图例521总则1.0.1编制目的高速公路养护施工作业安全和环境保护是高速公路运营管理的重要环节，是确保高速公路事业科学、协调发展，建设和谐高速的必要措施。为了规范湖南省高速公路养护施工作业现场管理，预防养护施工作业导致的交通和生产安全事故，做好养护施工作业环境保护工作，保障高速公路安全畅通和正常运营，尽
3、量减少因养护施工作业给交通运行带来的不利影响。根据国家有关法律、法规、政策和技术规程，结合湖南省高速公路养护施工作业的特点，特制定本指南。1.0.2编制原则坚持“以人为本”，遵循“安全第一，预防为主”的方针。对湖南省高速公路养护施工现场作业进行规范和细化，以实现安全、环保的养护施工要求，提高湖南省高速公路养护作业的科学化、高效化、精细化、规范化水平。1.0.3编制依据本指南主要依据如下国家或行业法律、法规、技术规范标准进行编制：(1)中华人民共和国公路法(1997年7月3日)。(2)中华人民共和国安全生产法(2002年6月29日)。(3)中华人民共和国道路交通安全法(2003年10月28日)。
4、4)中华人民共和国环境保护法(1989年12月26日)。(5)中华人民共和国大气污染防治法(2000年4月29日)o(6)中华人民共和国环境噪声防治法(1996年10月29日)。(7)中华人民共和国固体废物污染环境防治法(2004年12月29日)。(8)中华人民共和国水土保持法(1991年6月29日)。(9)建设工程质量管理条例(2000年1月10日)。(10)建设工程安全生产管理条例(2003年11月12日)。(11)安全生产许可证条例(2004年1月7日)。(12)公路养护安全作业规程(JTGH30-2004)o(13)湖南省高速公路养护管理办法。(14)湖南省高速公路养护工程精细化管理
5、指导意见o(15)湖南省高速公路养护施工安全管理制度。(16)湖南省公路安全保障工程实施办法。1.0.4条款解释单位本指南由湖南省高速公路管理局负责解释。1.0.5实施时间本指南自2008年5月1日起颁布实施。2适用范围本指南适用于湖南省内所有还贷性和经营性高速公路的日常保养和大中修工程养护施工作业现场规范化管理。3规范性引用文件本指南引用下列技术规范或标准中的专业条款，并以最新版本的条款说明为准。(1)安全帽(GB2811-2007)。(2)高处作业分级(GB/3608-93)。(3)安全网(GB5725-1997)。(4)道路交通标志和标线(GB5768-1999)。(5)高空作业车(GB
6、/T9465-2008)。(6)用电安全导则(GB/T13869-92)。(7)消防安全标志(GB13495-1992)o(8)消防安全标志设置要求(GB15630-1995)o(9)防护服一般要求(GB/T20097-2006)o(10)土方机械安全标志和危险图示通则(GB20178-2006)。(11)电气装置安装工程施工及验收规范(GBJ232)o(12)生产经营单位安全生产事故应急预案编制导则(AQ/T9002-2006)o(13)高处作业用安全带(CNS7534-1998)。(14)道路交通危险警示灯(GA/T414-2003)。(15)施工现场临时用电安全技术规范(JGJ46-20
7、05)o(16)公路交通标志板(JT/T279-2004)。(17)路面交通标线(JT/T280-1995)。(18)高速公路LED可变信息标志技术条件(JT/T431-2000)。(19)锥型交通路标(JT/T595-2004)o(20)公路防撞桶(JT/T596-2004)o(21)公路隧道照明灯具(JT/T609-2004)o(22)公路隧道火灾报警系统技术条件(JT/T610-2004)o(23)公路养护作业安全规程(JTGH030-2004)。(24)工程机械通用安全技术要求(JB6030-2001)。(25)道路标线漆(常温型)(GN47-1989)。(26)道路标线涂料(热塑型)
8、GN48-1989)。4术语与符号4.1术语4.Ll养护作业控制区公路养护维修作业所设置的交通管理区域,分为警告、上游过渡、缓冲、工作、下游过渡和终止等六个区域。4.1.2第1车道沿车辆行驶方向，从高速公路左侧起始的第1条行车道，简称为第1车道。4.1.3第2车道沿车辆行驶方向，从高速公路左侧起始的第2条行车道，简称为第2车道。4.1.4第3车道沿车辆行驶方向，从高速公路左侧起始的第3条行车道，简称为第3车道。4.1.5第4车道沿车辆行驶方向，从高速公路左侧起始的第4条行车道，简称为第4车道。4.1.6应急车道沿车辆行驶方向，最外侧车道与防护栏之间的区域称为应急车道，供高速公路应急抢险使用，
9、当车辆出现意外情况时，也可用于紧急停靠。4.1.7中央分隔带用于分隔左右行车道、具有一定宽度和防眩功能的隔离区域。4.1.8养护安全设施警告、提醒和引导车辆通过养护作业控制区域，保护养护维修作业人员和设备安全的设施。4.1.9渠化装置警告、提醒和引导车辆通过养护作业控制区域，隔离车流与工作区的设施。4.1.10临时性路面标线.为满足养护作业安全需要而临时施划或布设的交通标线(含凸起震荡标线)。4.1.11锥形交通路标由橡胶或塑料等柔性材料制成，底部应有一定的摩阻性能。形状为圆锥形，其颜色、尺寸和形状应符合道路交通标志和标线(GB5768-1999)规定。布设间距宜为IOm-20m。用于夜间作业
10、时应有反光功能，并配施工警告灯号。用于高速公路养护作业中临时阻挡或分隔车流、引导交通的公路施工标志。4.1.12警戒带由塑料或布质等柔性材料制成，宽度为IOCITI20cm,具有红白相间二色，用于表示高速公路养护作业区域的彩色条带。4.1.13路栏由刚性材料制成，具有红白相间二色，用于表示高速公路养护作业区域的栅栏。4.1.14施工隔离墩由线性低密度聚乙烯等高强合成材料制成，内部空心，具有黄黑相间二色，用于将公路养护作业区与行驶车道隔离的半刚性装置。4.L15公路防撞桶由线性低密度聚乙烯等高强合成材料制成，内部空心，具有红白相间二色，设置在高速公路出入口、收费岛头、借道口等存在严重安全隐患地方
11、的半刚性装置。4.1.16交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理高速公路交通的设施。4.1.17交通标线是由标划于路面上的各种线条、箭头、文字、立面标记、突起路标和轮廓标等所构成的交通安全设施，用于高速公路管制和引导交通。4.1.18移动式标志车安装有醒目的电子信息板、其显示图案和表达形式可按实际需要改变、可自行移动或人工移动的车辆（或拖车）。4.1.19施工警告灯号设置在道路、桥梁、隧道养护作业现场或其他需要的路段（如危险路段、事故多发路段），用于警示车辆驾驶员注意交通安全的灯光信号装置。4.1.20警示车为养护作业安全服务的专用车辆，其车顶安装有警示灯，车身上带
12、有可变信息板，车身后部可根据需要安装碰撞缓冲装置。4.1.21防护服为保护施工现场养护作业人员安全、具有规定防护和警示功能的工作服。4.1.22安全帽为保护施工现场养护作业人员安全、具有规定防护功能的工作帽。4.1.23高处作业安全带为确保施工现场高处养护作业人员安全、具有规定保护和安全功能的作业带。4.1.24防滑鞋为确保施工现场高处养护作业人员的安全、具有防滑功能的工作鞋。4.2符号S警告区长度。1.s车道封闭上游过渡区长度。1.j路肩封闭上游过渡区长度。1.x下游过渡区长度。H缓冲区长度。G工作区长度。Z终止区长度。V行驶车速。5养护施工作业安全管理要求5.1 一般规定5. 1.1养护施
13、工企业应具有安全生产许可证，未取得有效安全生产许可证的养护施工企业，不得从事湖南省高速公路养护作业。6. 1.2对施工单位的主要负责人、项目负责人、专职安全生产管理人员、应经建设行政主管部门考核合格后方可任职，考核的内容主要是安全生产知识和安全生产管理能力，对不具备相关知识和能力者不得任职。7. 1.3养护作业人员上岗前应接受安全生产教育和养护作业规程培训，具备必要的安全生产知识，熟悉有关安全生产规章制度和安全操作规程，掌握本岗位的安全操作技能。未经安全生产教育和培训合格的养护人员，不得上岗作业。安全管理人员和特种作业人员应持证上岗。8. 1.4养护作业人员应遵守各项安全作业操作规程。养护施工
14、单位在采用新技术、新材料、新工艺、新设备时，应对作业人员进行相应的安全生产知识培训。9. 1.5进行养护作业时，养护作业人员应按规定穿戴安全帽、防护服；进行高处养护作业时，还应穿着防滑鞋和穿戴高处作业安全带,严禁穿拖鞋或硬底胶鞋进入高处养护作业现场。5. 1.6施工企业进行养护施工前，应凭养护工程中标书或合同复印件、工程开工报告等资料到相关部门进行备案登记，并办理好施工许可证等相关手续以后方可进场。5.2 养护作业组织设计5. 2.1高速公路养护作业需要半幅封闭或者中断交通时，高速公路运营管理单位应当编制施工路段现场管理方案，报省高管局批准，在施工前5日通过新闻媒体和高速公路可变情报板发布养护
15、作业路段、时间等信息，并在施工路段前方相关入口处设置公告牌。6. 2.2遇有高速公路养护作业等影响车辆正常安全行驶的情形时，高速公路经营管理单位应当在高速公路入口处或者利用高速公路沿线可变信息板发布相关信息。7. 2.3根据“安全第一，预防为主”的指导方针，施工单位在养护作业前，应制定详细的施工安全管理方案及现场突发事件应急预案，报送有关部门审批。8. 2.4施工单位应建立安全管理部门，设置专（兼）职安全员，负责本养护路段的施工安全组织管理、临时交通安全设施的现场放置和维护，并协助交警和路政管理人员进行道路交通的维护。9. 2.5养护作业安全设施应始终处于良好的工作状态，在未完成养护作业之前，
16、不得随意撤除或改变安全设施的位置、扩大或缩小作业控制区范围，以保证养护作业区安全控制的有效性。10. 2.6养护施工单位应根据施工任务并结合养护作业特点，编制安全技术措施和养护现场临时用电方案，对危险性较大的养护工程项目应编制专项施工方案，并附加安全验算结果，经施工单位技术负责人、监理工程师审查同意签字后实施，由专职安全生产管理人员进行现场监督。必要时，养护施工单位可对编制的专项施工方案组织专家进行论证、审查。危险性较大的养护工程项目：(1)不良地质条件下有潜在危险性的土方、石方开挖。(2)滑坡和高边坡处理。(3)桩基础、挡墙基础施工。(4)桥梁工程中的梁、拱、柱等构件施工等，起重机吊装工程。
17、5)隧道工程中的不良地质隧道处治等。(6)爆破工程。(7)大型临时工程中的大型支架、模板、便桥的架设与拆除。(8)桥梁的加固与拆除。(9)上跨或下穿高速公路施工。(10)其它危险性较大的工程。11. 2.7养护施工单位应针对本养护作业项目的特点制定相应的生产安全事故应急预案。发生生产安全事故时，应立即向养护管理单位、监理单位和事故发生地的安全生产监督部门报告。养护管理单位、养护施工单位应当立即启动应急预案，组织力量抢救，保护好施工现场。5.3 养护作业安全管理5. 3.1养护作业现场安全管理（1）养护施工单位应将养护现场的办公区、生活区和作业区分开设置，办公区、生活区、大型设备停放区域的选址
18、应符合安全性要求，职工的膳食、饮水、休息场所、医疗救助设施等应符合有关卫生标准的规定。（2）养护作业现场临时搭建的建筑物应符合安全使用要求，养护作业现场使用的装配式活动房屋应具有生产许可证和产品合格证。（3）当养护作业需封闭行驶车道时，应提前向道路使用者提供养护作业的相关信息及高速公路路况信息。（4）养护作业控制区应按国家、交通行业有关标准和本指南的规定设置相应的渠化装置和标志，并指派专人负责维持交通秩序。（5）当养护作业区域道路交通状况复杂时，除设置正常的渠化装置外，可在养护作业控制区增设其它安全设施和照明装置，增加警告区长度，调整装置间距，以便为车辆驾驶员提供醒目的交通标志和充足的反应时间
19、6）在匝道、陡坡、桥梁、隧道等养护作业地段，应设置明显的交通标志，靠近河流、湖泊和陡坡处的高速公路应设置护栏和醒目的警告标志。（7）在山体滑坡、塌方等路段进行养护作业时，应设专人观察险情，以防发生意外。(8)在高路堤路肩、陡边坡、桥梁等路段进行养护作业时，应采取防滑、防坠落措施，并注意防止危岩、浮石滚落。(9)养护作业时，应用车辆接送作业人员进出养护作业控制区,作业人员不得在控制区外活动，不得将任何影响交通安全的设施置于作业区以外。(10)养护施工单位应加强对在用安全生产设施、设备的检测与评估，对不符合安全生产要求的设施和设备，应及时给予维修或更新。5.3.2高处养护作业安全管理(1)高处
20、养护作业是指作业位置至相应坠落高度基准面垂直距离中的最大值22米的作业。(2)高处养护作业中的安全标志、工具、电气设施和各种设备,必须在施工前进行检查，确认其完好后方能投入使用。(3)高处养护作业人员必须经过专业技术培训及专业考试合格,持证上岗，并定期进行体检。(4)发现高处作业的安全技术设施有缺陷和隐患时，应及时解决；危及人身安全时，必须停止作业。(5)高处养护作业时可采用安装防护栏或者安全网等防护措施。在桥梁栏杆外进行养护作业，也可采用挂式吊篮等安全作业设施。(6)施工作业场所有坠落可能的物件，应先行撤除或加以固定。高处养护作业中所用的物料均应堆放平稳，不得妨碍通行和装卸。工具应随手放入工
21、具袋；作业中的走道、通道板和登高用具应随时清扫干净；拆卸下的物件、余料及废料应及时清理运走，不得随意乱置或向下丢弃，传递物件禁止抛掷。(7)养护作业人员在同一个垂直工作面上下作业时，应采取防护措施，否则不允许在同一个垂直工作面的下方工作。(8)运送养护作业人员和物件的各种升降电梯、吊笼，应有可靠的安全防护装置。(9)进行高处养护作业时，地面应采取相应的安全隔离防护措施，并放置明显的警告标志。高处养护作业人员与地面的联系应有专人负责，并配有无线通讯设备。(10)使用高空作业车进行高处养护作业时，养护作业人员应严格遵守高空作业车的安全操作规程。6. 3.3养护作业用电安全管理(1)养护作业临时用电
22、安全应符合用电安全导则(GB/T13869-92)的有关规定。(2)施工现场临时用电管理、外电线路与电气设备防护、接地与防雷、配电室与自备电源、配电线路、配电箱及开关箱、电动养护机械和手持式电动工具以及照明等应符合施工现场临时用电安全技术规范(JGJ46-2005)的有关规定。(3)施工现场临时用电的电源应为中性点直接接地的220/38OV三相四线制低压电力系统；应设置配电柜或总配电箱、分配电箱、开关箱的三级配电系统，TN-S接零保护系统，配电箱和开关箱的二级漏电保护系统；每只配电箱、开关箱内均应设有电源隔离开关和熔断器，其漏电保护应灵敏可靠。(4)施工现场临时用电设备在5台及以上或设备总容量
23、在50kW及以上者，应编制用电组织设计；临时用电设备在5台以下和设备总容量在50kW以下者，应制定安全用电和电器防火措施；如达到电力部门的规定用电负荷时须报有关部门批准。(5)安装、巡检、维修或拆除临时用电设备和线路，必须由具有相应资格的电工作业人员完成，并应有人监护。各类用电人员应掌握安全用电基本知识和所用设备的性能。(6)开关箱必须严格实行“一机一闸一漏电开关”制，每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备(含插座)，开关箱内严禁存放物品，门应有锁和防雨防潮措施。(7)对配电箱、开关箱进行定期维修。检查时，必须将其前一级相应的电源隔离开关分闸断电，
24、并在醒目的位置悬挂“禁止合闸、有人工作”停电标志牌，并关门上锁，严禁带电作业。对电气设备进行清理、检查、维修时，必须首先将其开关箱分闸断电，并关门上锁,并悬挂警示标志。(8)不得在外电架空线路正下方进行养护作业、搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等；养护工程周边与架空线路边线之间的最小安全操作距离、养护作业现场机动车道与架空线路交叉时的最小垂直距离、起重机或起吊物与架空线路边线的最小安全距离应符合施工现场临时用电安全技术规范(JGJ46-2005)的有关规定。(9)电器设备和现场照明设施拆除时，应对原来的电源端进行妥善处理，不得留有任何可能带电的外露导电部分。长期放置不用
25、或新使用的用电设备应经安全检查或试验后才能投入使用。(10)隧道、高温、比较潮湿或灯具离地高度低于2.5m等场所的照明，其电源电压不应大于36V；潮湿及易触及带电体场所的照明，其电源电压不得大于24V；特别潮湿场所的照明，其电源电压不得大于12V。(11)对于夜间在养护作业区设置的红色警示灯，其电源应设在施工现场总电源开关的前侧，并应设置外电线路停电时的应急自备电源。(12)露天使用的电器设备、配电装置应采取防雨、防雪、防雾、防雷、防尘、防落物及碰擦等措施。5. 3.4养护作业现场防雷安全管理(1)养护人员应尽量避免在雷雨天气时进行现场养护作业。在雷雨天气时进行作业应注意防雷，并远离塔式起重机
26、拌和楼、物料提升机等大型机械设备和高大桥面以及钢脚手架、金属结构物等高架设施。(2)对高大结构物进行高处养护作业，应预先编制专项避雷安全应急预案。5. 3.5养护作业现场防火、防爆安全管理(1)易燃易爆物品堆放区距离养护作业区不得小于25m,电器设备和电器线路周围不能堆放易燃易爆物品和腐蚀介质。(2)不得在电器设备周围使用火源，变压器、发电机等场所严禁烟火。(3)养护作业现场应按规定放置消防设施，设置消防安全标志。消防安全标志及其设置要求应符合消防安全标志(GB13495-1992)和消防安全标志设置要求(GB15630-1995)的有关规定。5.4养护作业安全设施5. 4.1道路交通标志和
27、标线设计、制造等应符合道路交通标志和标线(GB5768-1999)和路面交通标线(JT/T280-1995)的有关规定，交通标志板的制作应符合公路交通标志板(JT/T279-2004)的有关规定。6. 4.2锥形交通路标(见图5T)的材料及外观、形状及质量、颜色、尺寸、反光部分逆反射性能等应符合锥型交通路标(JT/T595-2004)的规定。用于夜间施工作业时应具有反光功能，其顶部可配置施工警示灯号。7. 4.3警戒带应具有一定的强度，可与其它养护作业安全设施一起组合使用，用于夜间作业时应具有反光功能。8. 4.4路栏的颜色、尺寸和形状应符合道路交通标志和标线(GB5768-1999)的规定，
28、用于夜间作业时应具有反光功能。9. 4.5施工隔离墩(见图5-2)使用时应放置水袋或灌水，可用连杆相连接(见图5-3),用于夜间作业时应具有反光功能。10. 4.6公路防撞桶(见图5-4)的形状、尺寸、外观要求和性能应符合公路防撞桶(JT/T596-2004)的规定，使用时内部应放置水袋或灌水，防撞桶可成组使用，以起到警示和减缓冲击的作用,其顶部可安装施工警示灯号。11. 4.7可变信息标志（见图5-8）应符合高速公路LED可变信息标志技术条件（JT/T431-2000）的规定，可设置于匝道入口、借道入口、上游过渡区内或工作区上游1050m处，使用时其显示屏应面向交通流方向。12. 4.8移动
29、式标志车应设置于借道出入口、上游过渡区或缓冲区内，使用时其尾部应面向交通流方向，其车身颜色应为醒目黄色，并应喷涂有规定图案（见图5-6）。13. 4.9警示车（见图5-9）使用时其可变信息板显示屏应面对交通流方向，显示屏图案和显示形式可按实际需要改变。警示车应跟随于施工作业机械后方，与其保持一定距离。14. 4.10施工警告频闪灯号（见图5-7）应符合道路交通危险警示灯（GA/T414-2003）和道路交通标志和标线（GB5768-1999）的有关规定，可与其它养护作业安全设施一起组合使用，夜间施工可使用高杆照明灯（见图5T0）。6养护作业控制区布置6.1 养护作业控制区确定与布设原则6.1.
30、1 作业控制区确定养护作业控制区应由警告区、上游过渡区、缓冲区、工作区、下游过渡区及终止区组成。各区长度应符合公路养护作业安全规程（JTGH030-2004）的规定，警告区长度不得低于表6.L1的规定，布置形式如图6.1、6.2所示。表6.1.1养护作业警告区最小长度高速公路车道数警告区长度(m)双向4车道1600双向6车道1800双向8车道20006.1.2作业控制区布设(1)养护作业控制区布置应兼顾施工作业的内容与要求、时间与周期、交通量等因素，控制区内交通标志的设置应合理、前后协调,起到引导车流平稳变化的作用。(2)控制区上游因道路线形造成视距不良时，应在控制区上游的适当位置增设施工标志
31、3)相同方向同一车道的不同断面同时进行养护作业，当作业控制区间距在IOoOnl以上时，应分别布置二个作业控制区；当作业控制区间距在100OnI以内时，应将二个作业控制区相连，按一个作业控制区布置。(4)相同方向不同车道不同断面的作业控制区，其作业控制区间距大于200Oin时方可同时进行养护作业。(5)在同一弯道不得同时设置两个或两个以上养护作业区，丘陵路段作业区的布置应考虑纵坡的影响，增加相应的安全防护措施。(6)为避免对过往交通造成过大的干扰，在不改变交通流方向的局部车道封闭养护作业时，在同一工作区长度不得超过5000m,当实际养护施工里程超过500Onl时须分段围挡，隔期分段施工。6.
32、 1.3交通标志布设（1）交通标志布设原则1）交通标志应放置在高速公路的右侧，也可根据交通的复杂情况安放在高速公路的左右两侧；安装在移动支撑上的标志可放置在道路内侧；标志也可安装在路障上，其与路障组成的联合体标志应具有防撞功能。2）在警告区内应设置施工标志、限速标志和可变信息标志或线形诱导标志等；在上游过渡区起点至下游过渡区终点之间应放置锥形交通路标，一般情况下其布设间距为15m；在缓冲区与作业区交界处应布设路栏；控制区内其它安全设施可根据具体情况确定。3）当作业区靠近应急车道一侧时，交通标志宜设置在应急车道上；当作业区靠近中央分隔带一侧时，交通标志宜设在中央分隔带护栏的内侧。在弯道、纵坡处以
33、及桥梁结构物拆建施工路段进行路面施工作业时，应根据实际情况增设交通标志。4）交通标志的设置除应符合道路交通标志和标线（GB5768-1999）的规定外，还可以利用可变信息标志动态显示前方养护作业信息。（2）交通标志布设位置1）禁止通行标志宜设置在禁止通行的道路入口附近。2）禁止驶入标志宜设置在驶入路段的入口，或单行路的出口处。3）禁止超车标志宜设置在禁止超车路段的起点Q4）解除禁止超车标志宜设置在禁止超车路段的终点。5）限制速度标志宜设置在需要限制车辆速度的起点。6）解除限制速度标志宜设置在限制车辆速度路段的终点。7）窄路标志宜设置在行驶路面变窄或车道数减少的路段以前的位置。8）双向交通标志宜
34、设置在由双向分离行驶、因某种原因出现临时性、永久不分离双向行驶路段或由单向行驶进入双向行驶的路段以前的位置。9）施工标志宜设置在作业控制区的最前端。10）车辆慢行标志宜设置在作业控制区内需要车辆减速慢行的路段。11）车道封闭标志宜设置在封闭车道的上游位置。12）改道标志宜设置在车流方向发生变化的路段的上游位置。13）线形诱导标志宜设置在车流方向发生变化的路段的上游位置。14）车道合流标志宜设置在因一条车道封闭而要求车辆合流到另一条车道路段的上游位置。15）养护作业控制区一般按整条车道布置，特殊情况下不得超出标线20cm。6. 1.4临时性路面标线布设因养护作业的需要，可以使用临时路面标线布设临
35、时车道。临时路面标线的颜色应为黄色。养护作业期间，原先与临时性标线有冲突的路面标线在不能用其它方式加以区分时，必须除去或覆盖。6.2养护作业控制区布设方案路面养护作业控制区安全设施图例见图6-3。6.2.1双向4车道（1）第1车道及中央分隔带使用小型机具实施养护作业时，可只封闭第1车道（见图6-4）；第1车道使用大型机具（如2m铳刨机、摊铺机、8t以上压路机等）实施养护作业时，宜采用单幅封闭作业控制区布置形式（见图6-5）。（2）第2车道养护施工作业时，应将应急车道同时封闭，见图6-6。6.2.2双向6车道（1）第1车道及中央分隔带使用小型机具实施养护作业时，可封闭第1车道（见图6-7）；第1
36、车道使用大型机具时将相邻的第2车道同时封闭（见图6-8）,当交通流量较大时，可临时借用应急车道作为行车道，并采用改变交通流方向借道行驶的作业控制区布置形式，（见图6-9）o（2）第2车道养护作业在交通流较小的路段施工，应与相邻的第3车道和应急车道同时封闭（见图6T0）。（3）第3车道养护维护维修作业施工时，应与应急车道同时封闭（见图6-11）o6.2.3应急车道、边坡及边坡外侧（1）应急车道养护作业时，应封闭应急车道。（2）边坡及边坡外侧（护坡道、边沟、隔离栅等）养护作业时,可不设作业控制区，若现场有养护机械、车辆和材料等停放在应急车道内，应封闭应急车道。(3)路堑段不设防撞护栏时，养护作业应
37、封闭应急车道。6. 2.4特大桥(1)特大桥养护维修作业控制区的布置，宜只封闭一条车道进行养护维修作业。当为单向3车道时，封闭部分的宽度最大不宜超过两条车道。(2)具体布置可参照本指南的相关内容。6.2.5隧道(1)隧道单洞双向交通时，应只封闭一条车道进行养护维修作业，隧道口应设置交通信号灯并配备交通指挥人员，并至少从隧道口开始封闭养护作业车道。当工作区处于弯道时，应将警告区的起始位置移至道路的直线段。(2)隧道双洞单向交通时，应将警告区和上游过渡区设于洞口外。(3)移动作业时，宜设置移动式标志车，并应在隧道两端配备交通指挥人员。作业周期大于两小时需设置锥形交通路标。6.2.6立交匝道(1)立
38、交匝道处作业时，标志的设置应考虑主线及匝道均有来车、匝道视线不良等因素，对车流进行规划，提前预告。(2)当警告区范围内有入口匝道时，应在匝道右侧路肩外设置施工标志。立交区入口匝道路面养护作业控制区的布置，应根据工作区在匝道上的具体位置和匝道的长度而定，当匝道长度小于警告区最小长度时，作业控制区最前端的交通标志可设置于匝道的起点处。立交进口匝道附近养护作业控制区的布置见图6-12、6-13o(3)当立交匝道处养护作业需要全幅封闭时，一般情况下应分幅施工，并对交通流作适当限制。立交出口匝道附近养护作业控制区布置形式见图6-14、6-15o(4)立交匝道上养护作业时，其作业控制区布置形式见图6-16
39、6. 2.7收费广场(1)在收费广场进行养护作业时，应关闭受养护作业影响的收费车道，并对作业控制区的交通进行管理。(2)若作业区在收费亭的上游，则应关闭所对应的收费车道，按本规程要求设置警告区和上游过渡区；若作业区在收费亭的下游，则可不设警告区和上游过渡区，但应关闭所对应的收费车道。(3)收费广场上、下游不同车道位置的养护作业控制区布置形式见图6-17、6-18、6-19.6-20、6-21、6-22o6. 2.8弯道在弯道上进行养护作业时，其控制区的布置应符合以下规定：(1)当作业区位置处于视距不良的路段时，应在控制区内增加施工标志。(2)当双车道的一个车道封闭作业时，作业区两端必须配备交通
40、指挥人员。但当单向双车道的其中一外侧车道封闭作业时，作业区下游可不配备交通指挥人员。6. 2.9路肩在路肩上进行养护作业时，其控制区的布置应符合以下规定：(1)必须保证紧靠路肩的车道宽度大于3m。(2)作业车上必须安装施工警告灯。(3)若设置移动式标志车，可不设过渡区。(4)当交通流量较大时，必须封闭紧靠路肩的车道，并按照车道封闭的要求布置控制区。1 .3临时定点和移动养护作业控制区布置各车道与应急车道的移动及临时定点养护作业控制区布置型式分别参见图6-23、6-24、6-25o2 .4养护作业安全标志和隔离设施的摆放与撤除6 .4.1高速公路养护作业安全标志摆放(1)养护作业人员摆放标志应按
41、照先上游后下游、先应急车道后中央分隔带、先交通标志后安全隔离设施(如锥形交通路标、隔离墩等)的次序顺车流方向摆放。(2)中央分隔带交通标志与第1车道隔离设施(双向4车道)或第1、2车道隔离设施(双向6车道)的摆放按如下流程操作：1)移动标志车尾部应悬挂醒目的减速慢行和改道行驶标志，尾随作业车辆行驶至距警告区上游50100m处。2)安全员携带红旗迅速下车进入中央分隔带，引导通行车辆减速改道。3)移动标志车尾随作业车辆继续前进至警告区停车，标志摆放人员进入中央分隔带放置第一块标志。4）第一块标志放好后，安全员迅速移动至移动标志车处，随标志车行驶至第二块标志上游50100m处下车，继续引导通行车辆减
42、速改道，同时，标志摆放人员放置第二块标志，依次类推，直至摆放好警告区内所有标志。5）警告区标志摆放完毕后，摆放人员应立即摆放隔离设施，并尾随作业车辆封闭过渡区、缓冲区和工作区，直至整个施工区域完全封闭。6）作业控制区封闭完成后，安全员迅速上移动标志车向右改道,驶出高速公路。（3）对于双向4车道高速公路，应急车道外侧交通标志及第2车道与应急车道隔离设施的摆放按如下流程操作：1）作业车辆尾部应悬挂醒目的施工车辆标志，在应急车道内行驶至过渡区，由摆放人员在应急车道外侧摆放标志。2）当应急车道外侧交通标志摆放完毕后，应立即进行隔离设施的摆放，从应急车道或第2车道逐步向内侧放置隔离设施，直至封闭相应养护
43、作业区域。（4）对于双向6车道高速公路，应急车道外侧交通标志以及第3车道与应急车道隔离设施按如下流程操作：1）作业车辆尾部应悬挂醒目的施工车辆标志，在应急车道内行驶至过渡区，由摆放人员在应急车道内摆放标志。2）参照6.3.1（3）的规定摆放好应急车道外侧交通标志。3）当应急车道外侧交通标志摆放完毕后，应立即进行隔离设施的摆放，从应急车道或第3车道（双向6车道）逐步向内侧放置隔离设施，直至封闭相应施工区域。7 .4.2高速公路养护作业安全标志撤除（1）养护作业人员撤除标志应按照先中央分隔带后应急车道、中央分隔带与第1交通标志或第1、2车道交通标志及安全隔离设施同步顺车流，应急车道与第2车道（双向
44、4车道）或第3车道（双向6车道）的交通标志及安全隔离设施同步逆车流方向撤除。（2）中央分隔带交通标志与第1车道隔离设施或第1、2车道隔离设施的撤除宜同时进行，并按如下流程操作：1）移动标志车尾部应悬挂醒目的减速慢行和改道标志，尾随作业车辆行驶至距警告区上游50IOonl处。2）安全员携带红旗迅速下车进入中央分隔带，引导通行车辆减速改道。3）移动标志车尾随作业车辆继续前进至警告区停车，标志摆放人员进入中央分隔带撤除第一块标志。4）第一块标志撤除后，摆放人员迅速移动至移动标志车处，随标志车行驶至第二块标志上游50100m处下车，继续引导通行车辆减速改道，同时，标志摆放人员撤除第二块标志，依次类推，
45、直至撤除警告区所有标志，作业车辆变道驶出高速公路。移动标志车则停至缓冲区上游附近，安全员在移动标志车上游50m100m处继续引导通行车辆减速改道。5）在开始撤除中央分隔带警告区标志的同时，另一辆作业车辆应正常行驶至施工封闭区域末端，收好下游的标志，再缓慢倒回施工封闭区域内，逆车流方向收回隔离设施。6)隔离设施全部撤除后，作业车辆立即向前正常行驶，安全员迅速上移动标志车，尾随作业车辆，驶出高速公路。(3)第2车道(双向4车道)及应急车道隔离设施或第3道(双向6车道)及应急车道隔离设施的撤除应在封闭区域内逆车流方向撤除。(4)应急车道外侧交通标志的撤除应在中央分隔带标志及施工封闭区域隔离设施全部撤
46、除之后，再由标志摆放人员从应急车道内逆车流方向撤除。6. 4.3桥梁养护作业安全标志和隔离设施的摆放与撤除(1)桥梁上部结构养护作业中的桥面铺装、伸缩缝更换、栏杆维修项目，其安全标志和隔离设施的摆放与撤除参照6.3、6.4.1、6.4.2执行。(2)桥梁上部结构维修保养项目中的桥梁支座、排水设施、桥跨结构施工项目需要用桥梁检测车或其他设备时，设备停稳固定位置后，由安全员逆向先摆放撤除相应安全标志，后摆放隔离设施。(3)桥梁下部结构维修保养施工前，在航道上施工，应在上、下游航道内设置安全警示标志，夜间须设置灯光警示信号，必要时与航道管理部门联系，取得配合。1)在高架桥下非行驶道路施工时,应划定施工区域，并设施简易的隔离设施或装置，夜间须设置灯光警示信号。施工驻地内的沟、坑、水塘等边缘应设安全护栏或警告标志，较高设施或建筑物需加设避雷装置，现场临时道路应加强养护维修。2）在高架桥下行驶道路附近施工时，施工所需的安全标志和隔离设施的摆放与撤除参照6.3、6.4.1、6.4.2执行。4桥梁养护施工全部结束后，应及时撤除安全标志和撤除隔离设施。6. 4.4隧道养护作业安全标志和隔离设施的摆放与撤除隧道养护作业所需的安全
