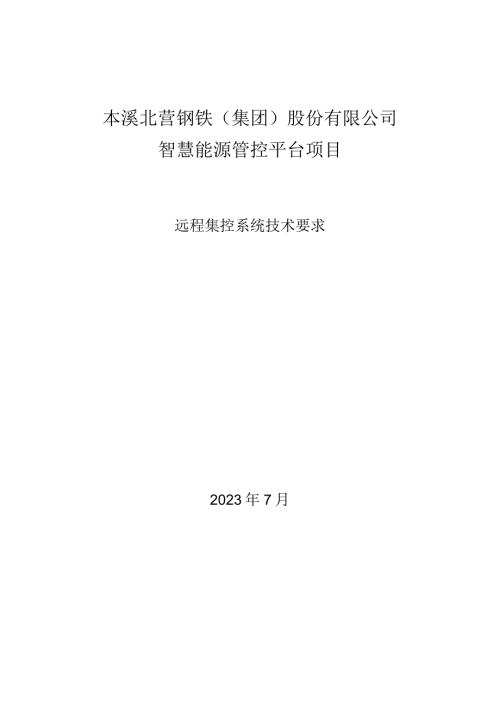

1、本溪北营钢铁（集团）股份有限公司智慧能源管控平台项目远程集控系统技术要求2023年7月一、总则鞍钢集团自动化有限公司（以下简称甲方）与XXXX公司（以下简称乙方）经过技术交流和认真协商，就本溪北营钢铁（集团）股份有限公司智慧能源管控平台项目远程集控系统达成如下技术协议。本协议与合同具有同等法律效力，作为合同的一部分，经甲乙双方签字盖章后与合同同时生效。本协议所提出的是最低限度的技术要求，并未对全部细节做出规定，未规定内容的技术要求以最新国标要求为准。如相关标准发生冲突，按较高标准要求执行。本要求如与设计及商务合同有不同之处，以本协议为准。二、协议内容1概述远程集控系统是本部能源集控项目的核心系
2、统之一，主要负责实现能源各专业的数据采集及部分能源介质的远程操控。远程控制系统即在传统SCADA系统上增加远程操控功能，以下简称为远程控制系统，它是实现管理集中化、一体化的重要支撑系统，对下实现站所室自动控制系统的远程控制，对上实现基础设备、生产过程数据的实时传递，是生产与管理之间的重要系统和桥梁，远程控制系统既要保证生产控制的稳定运行，也要保证数据的及时性、可靠性和安全性。远程控制系统的总体目标分解如下：1）实现能源生产的远程监视功能，包括现场生产的实时状态监测、运行趋势、历史查询、故障报警；2）实现能源生产的远程控制功能，包括对现场设备的开、关、调节、开停、关停、启动、停机等运行指令的下发
3、和反馈，现场控制与集控中心控制的权限切换；3）实现设备和生产数据的采集、处理、存储，数据的归档、上传，实现与管理系统的无缝对接。4）保证集控大厅控制数据的实时传输，历史数据不丢失及紧急事故状态下操作正常。2项目范围能源管控中心共包括5个分厂分别为：发电分厂、给水分厂、燃气分厂、氧气分厂、供电分厂。根据现场实际情况及项目建设需求，能源动力站所室全部进行整合和集中操控；同时，保留原有控制室内的操作功能及操作站。远程集控系统按照数据采集和远程操控两类功能划分范围如下：1）系统数据采集范围发电专业、氧气专业、燃气专业、给水专业。2）系统远程操作机组范围燃气专业。3供货范围乙方向甲方提供用于能源集控项目
4、远程集控系统的实时数据库软件，软件清单如下:系统序号参数规格服务器授权数量授权数量远程集控系统120万点实时数据库服务器授权10台220万点历史数据库服务器授权10台3Web发布服务器授权2台4C/S客户端授权100个5WEB客户端授权200个6驱动授权：ModbusTCP/IP200个7WEBSERVlCE连接授权2个8Kafka接口授权1个4技术规格书远程控制系统采用先进的面向对象、负载均衡和分布式可扩展的架构，系统软件建设范围包括服务器操作系统、客户端操作系统，以及系统自身功能特点，具体如下：1）服务器端操作系统：采用安全稳定的LinUX系统。2）客户端操作系统：采用方便易用的Windo
5、WS系统。3）客户端访问方式：用C/S和B/S混用的架构，参与操作控制的客户端采用C/S方式，管理者客户端采用B/S方式。4）集控软件平台支持1:N冗余，任何1台或几台服务器故障，相应的任务会根据配置好的冗余策略自动切换到正常工作的服务器上，从而不影响系统的功能,以保障系统的可靠性。5）集控软件平台支持负载均衡机制，所有服务器可以分摊工作任务同时工作，服务器的冗余非1用1备模式，今后系统扩容时，只需要逐个增加服务器即可，以减少用户的投资。6）集控软件平台支持多人在线同步开发功能，工程师站开发的画面发布后，会自动同步到所有操作客户端上，客户端无需做任何操作，不影响操作人员正常操作，满足站点分批逐
6、步上线需求。7）集控项目采用多人在线同步开发，要求集控软件平台具备画面版本管理功能，所有画面有历史版本归档，删除的画面也有历史归档，使得开发可追溯。8）集控软件平台的应自带实时历史数据库，不是集成第三方的关系数据库作为历史数据库，确保数据存储查询的高效性。4.1远程控制系统应用功能远程控制系统应用功能包括：生产监视（HMD、远程控制、故障报警、历史趋势、事件管理，系统权限管理、数据库管理、视频联动、数据采集。4.1.1生产监视（HMD生产监视主要包括系统总图、工艺实时监视、设备机组监视等监视画面。满足集控范围内的所有数据采集，数据点数不少于20万点。生产监视主要以远程操作范围为主，数采范围内的
7、各专业能源介质，以数据采集收集为主。但可根据能源管控整体项目要在，为每个专业少量（具体数量以实际需求为准）开发生产监视画面。4.1.2远程控制远程控制时，操作人员通过客户端生产监视画面，对不同设备进行启停、开关和调节等操作。系统将这些控制指令通过服务器下发到本地站所室的通讯网关设备或交换设备。根据具体方案编制网络拓扑和硬件配置方案，并按照品牌编制数据采集方案和技术参数。4.1.3本地站所/集控中心的操作权限切换基本原则D系统支持对PLC控制系统进行集控中心远控；2）系统支持集控中心与本地操作权限切换；3）远控操作要求安全、可靠、无扰动；4.L3故障报警系统报警管理可以通过报警查看器查看各级数字
8、量、模拟量、系统报警，有权限的操作员可以确认所管区域的报警。报警查看器同样具有过滤功能。具有丰富的报警设置功能、风格和声音。当一个新的报警产生时，这个报警条目将以红色闪烁出现，如果用户确认了这个报警，该条目将从报警窗口中消失，直到下一次被触发。显示和过滤的设置可以作为一个文件保存，下次可以直接调用该文件，方便操作员操作。报警按需求分级管理，一级为异常报警，级别设为2,显示黄色；二级为事故报警，级别设为1,显示红色。异常报警分为监控系统异常报警和保护装置异常报警。另外报警复归信号及普通事件预告级别为3,显示绿色。系统报警要具备个性化配置要求，操作人员可以通过系统自行进行方便、快捷的报警修改和调整
9、包括报警声音、报警值等修改和更换操作。例如，可通过专业过滤水系统或气系统的某几个站点的报警，并保存成配置文件；可通过关注的设备比如某些重要机组进行报警过滤，并保存成配置文件。4.1.4历史趋势系统提供历史曲线接口用于显示数据的趋势，系统内具备跨专业调用历史曲线的功能。每幅趋势图可以最少可有八条曲线。每一条曲线显示的内容以及显示的方式可以预先定义的。趋势曲线可以显示过去的趋势即历史趋势，也可以显示当前时间(RealTinIe)的趋势即实时趋势。操作员可以设置每一个趋势的开始时间和持续时间。同样，点击单线趋势按钮，便可进入相应选择界面，然后按下具体要显示点，即可显示该点的趋势曲线：历史趋势多种访
10、问方式：快照Snapshot；平均Average；积分Integrate；差分Differentiate；最大Maximum；最小Minimum；累计Accumulate；差值Delta；历史数据库系统支持压缩算法进行标签历史归档。计算引擎：累加器、性能计算公式、高级计算引擎。系统历史数据最大支持100万点，历史数据按照500ms一个周期进行存储，历史数据存储5年。4.L5事件管理事件管理用于报警、操作记录等综合管理功能，系统支持对事件的自定义功能，用户可以在线对定义的事件记录按照分类、区域、位置、优先级等进行过滤、搜索和查询。系统要对所有操作进行日志记录，并支持系统操作记录的实时查询、打印、
11、导出等功能。4.L6权限管理权限管理系统控制操作员的对系统的登录及处理不同功能数据的权限。用户可以通过权限控制配置界面为在某些工作站上有权限的用户分配角色，并且可以为每个角色分配不同的功能权限。普通访问者只有画面浏览的功能，操作员可以拥有所有操作权限但没有维护修改数据库画面的权限。4.1.7数据库管理系统数据库为实时数据库，数据库支持按照专业、站点、设备、属性点等方式进行组织定义，数据库管理支持利用SQL语句进行查询和数据管理。4.1.8数据采集系统本身不仅可以满足能源远程控制的要求，同时可根据需要，将能源相关生产或设备数据接入到本系统中，系统可以为这些数据专门划分区域进行数据采集、处理、存储
12、和对外传输。4. *注：专家系统所需的相关数据采集设备、施工、系统配套增加软硬件支持等费用不涵盖在本项目中。5. 1.9通讯管理为保证系统维护安全有效，系统具有通讯管理功能，包括：计算机运行状态监控诊断、应用软件监控诊断、系统网络接入状态监控功能、网关和PLC通信状态等。6. 2系统功能特殊要求1）虚拟化/超融合。远程集控系统的服务器端、客户端都要具备支持成熟、稳定的服务器虚拟化/超融合技术和桌面虚拟化功能。并提供配套完整的技术方案。2）权限管理。远程集控系统同专业的每两个岗位可以进行互备设置，且班长岗位具备更高权限功能，为备用操作权限。3）远程集控系统具有丰富的接口功能，不仅要包括系统的标准
13、通讯接口，同时要具备Kafka的大数据通讯接口。4）网络监测功能：从一级PLC主要通信模块到集控中心核心交换机和服务器的状态实时监测，并形成周和月状态记录，通过网络白名单和心跳设置等功能实现网络监测。5）多种画面风格。系统画面可灵活配置，既可以按照原控制系统画面风格开发，也可以重新按照统一风格进行开发。（系统开发设计阶段对画面风格进行确定，后期只做少量调整）。6）要求数据通信双向小于50OnlS,保障机组监控的实时性、有效性。7）操作权限设计方案，以上层优先控制权为原则设计权限管理，并实现通信故障状态自动下发操作权限，故障恢复后集控中心需要人为确认收回操作权限。8）允许程序在线在集控中心工程师
14、站进行修改，并完成程序更新发布功能，不影响原有监控功能。在上层服务器侧完成程序修改。9）操作画面。操作画面要求具体设备图形、按钮等风格尽量统一，但是各机组依靠不同色彩进行区别，主要以防止误操作为最终目标。10）系统支持在线不停机扩容（服务器增加、数据库点数增加）11）软件具备二次开发功能，并提供原厂商的二次开发服务。12）可以完成从能源计量系统实施数据库读取数据，并适量二次开发展示画面。5建设原则远程控制系统是核心系统，以提高自动化水平、提升生产操作效率为主要原则，建设原则分为两类：一是系统开发原则、二是系统功能原则。5.1 系统开发原则DUI风格统一化作为一套远程控制系统，系统的画面风格要统
15、一。在保证原各站所室监视控制的基础上，对画面背景、设备图形、控制弹窗等进行统一规范、分类和编程。2）自动运行最优化系统要根据重新梳理后的工艺流程、操作流程、连锁控制等要求，实现生产运行自动化，要实现设备自动运行的最优化、生产效率的最大化、人工操作干预最小化。3）生产操作人性化系统建设时要充分考虑生产操作人员的实际工作情况，要对原有操作进行人性化调整、修改、优化，在保证安全稳定运行的基础上，尽量减少不必要操作、优化操作步骤、设计防止误操作功能，从而提高操作效率。同时对报警功能进行个性化设置。5.2系统功能原则1）运行稳定系统从软件到硬件建设，必须保证生产运行的稳定性、及时性，必须避免因系统的不稳
16、定不及时而造成生产事故。2）安全可靠系统建设充分考虑网络攻击、病毒防护、权限分配等系统安全问题，从系统架构、安全产品配置等多角度、多维度的避免安全风险，要保障系统的安全性、可靠性。3）开放扩展系统要具备可扩展性和开放性，系统建设不仅满足本项目需求，更要考虑到未来需求的增加和容量的扩展性。同时，系统在接口开发时不仅具备通用的标准接口、WebSerViCe接口等，为后期系统免费提供接口技术方案和工作，也具备与大数据技术的接口（如Kafka接口），与5G等的无线通讯接口。（需要完善）4）权限管理系统具备在正常运行和事故状态下的权限管理功能。5）支持硬件的通用性集控平台系统软件所支持的硬件设备必须具备
17、通用性，并由三家以上国产替代设备。不可由于软件系统自身原因限制硬件设备的选购。6质量保证1）乙方承诺自系统最终验收之日起原厂商质保24个月，对系统质量问题进行质保。2）在质保期内，乙方保证系统的稳定运行，响应时间为2小时远程技术支持，24小时之内到现场技术服务，保证7*24小时保质和技术服务时间。3）在保证解决甲方问题的前提下，乙方可使用现场技术支持服务及远程支持的方式进行质保期内服务。4）对系统出现的问题和结果进行记录，编制相应问题报告及解决方案文档。5）在保障项目原有功能不变的情况下，质保期内乙方负责完成甲方使用过程中的软件优化和业务功能的二次开发需求。7售后服务及承诺为保证系统的开发、测
18、试、安装、调试及投运，乙方应派出至少4人以上的原厂商技术人员到现场进行技术服务，服务时间不低于1年。1）乙方项目经理乙方负责合同设备的安装、调试和正确投运（包括合作开发项目），甲方将予以必要的支持和配合。乙方项目经理应具有充分的资格和经验去监督安装和投运的各个方面，解答和解决甲方在合同范围内所提出的问题。乙方项目经理具有决定权和代表权。在现场项目全周期过程中，乙方包括项目经理在内，必须至少委派4名以上的技术人员常驻项目现场，与甲方项目组成员共同开展项目开发建设实施工作，并承担部分重要的系统二次开发和临时性、科研性的开发任务。在项目完成前，所有人员乙方人员不得擅自更换，乙方必须保证充足的人员和技
19、术力量，提供全程现场技术支持。乙方应在派遣项目经理前2周，提出项目经理及项目团队成员的姓名和资质材料交给甲方供认可。乙方的项目经理，在软硬件和系统集成方面至少有10年的经验，并独立主持过10万点以上集控项目经验，全面负责技术管理和项目管理。在合同执行期间没有甲方的同意，不能更换项目经理。甲方认为乙方项目经理及项目组成员的服务不能满足要求时，可取消对其的认可。乙方应及时提供替代的人员供甲方认可，由此产生的费用由乙方承担。现场服务的次数、人日数应在投标书中标明。2）甲方将免费为乙方提供现场的办公室。中标后要求乙方在7个工作日之内提出项目实施计划，并对关键技术组建技术攻关小组，并按照甲方时间节点完成
20、阶段性工作。3）单独的设备或系统的安装、投运、性能测试、验收应根据技术规范书和乙方提供经甲方确认的文件规定进行。4）在单独的设备和系统的安装均已完成后，双方将检查、核实安装工作并签发两份有关安装竣工证明书，每方各持一份。5）所签发的最后系统的安装竣工证明书提交后，系统的试运行及成功的现场测试将构成系统的现场验收。6）如果在签发竣工证明书后，当系统有一条或多条达不到规定的技术指标和性能时，乙方应在一个月内采取有效措施，使系统完全达到规定的技术要求，在此期间的一切费用由乙方承担。如在此期间仍未达到规定的技术性能要求时，将延长现场验收试验时间，并按商务条款对乙方罚款。8培训1）乙方应向甲方技术人员提
21、供技术培训，包括但不限于：远程集控系统的服务器及客户端的安装部署、系统开发、系统配置、系统数据库的安装、系统数据库的配置、系统数据库的查询调用、系统配套硬件设备的安装、系统二次开发工具的使用、系统日常运维等工作。2）乙方应向甲方培训人员提供最新的技术文件、图纸、参考资料等，并提供操作手册、工具软件、以及其它必需品及工作和培训的场地。3）硬件培训内容：远程集控系统构成，设计原理，设备接口，现场安装、调试、维护的介绍、故障诊断及排除等，包括乙方提供的第三方硬件设备的使用和维护培训。4）软件培训内容：系统全部软件的详细介绍，包括完整的操作系统、支撑软件、系统开发、二次开发、系统接口使用、系统画面编制
22、和系统维护、系统数据库结构/访问/生成/维护、客户端软件使用和维护和开发培训。5）培训安排根据培训对象和培训课程，可将培训分为开发培训和用户培训两个大类。用户培训：主要针对业主用户，培训以日常使用和常规性修改为目标，针对系统结构、系统原理、终端使用等进行培训。开发培训：主要针对系统开发维护人员，对系统软件、硬件的进行系统开发及运维方面的专项培训。用户培训分为两部分：一是为集控人员操作技术培训，培训分三次进行，每次50人，每次培训时间5天，在用户现场进行培训。二是为专业人员培训，培训分两次进行，每次10人，每次培训时间7天，培训可根据用户需求在乙方所在地或用户现场进行。开发培训分为两部分：一是研
23、发地开发培训，培训分为两次，每次5人，每次培训时间为10天；二是开发地开发培训，培训分为两次，每次培训人数为40人，每次培训时间为60天。6）乙方应提出培训的建议日期、培训时间表和课程表，在甲方同意后，由乙方进行培训。乙方可对参加技术培训的人员提出建议和要求。技术培训教材应人手一套。9技术文件交付按照项目实施计划，各阶段交付物如下（实际交付相关资料必须按照甲方要求提交）：序号项目阶段交付物序号项目阶段交付物1需求分析 需求分析报告（电子版和纸制）； 项目实施计划甘特图（电子版）； 项目章程（电子版）；2系统总体设计系统总体设计方案（电子版和纸制）；3商品软件实时/历史数据库软件及授权；应用系统
24、软件及授权；系统开发 系统概要设计方案（功能描述、功能层次图、业务流程图、接口设计等）； 系统详细设计方案（数据库结构设计说明书、应用程序设计规格书）； 支持系统运行的设备、材料清单； 系统环境搭建文档； 技术架构设计； 数据备份恢复与系统备份恢复策略； 组态程序；系统测试 测试计划（电子版）； 测试报告（电子版和纸制）； 培训计划（电子版）； 培训资料； 操作说明书；上线支持 上线方案（电子版）； 问题解决清单（电子版）； 系统操作手册（电子版、纸质版）；10验收1）交付物接收程序双方都应按照下述的标准、流程和时间要求及时对项目交付物进行审核、修改、批准和验收，以便于项目按约定的时间表进行。
25、2）本项目的验收负责人项目过程中项目交付物由甲方组织验收，所有项目交付物在验收之前都将经过讨论和批准程序。3）项目交付物验收过程如下在项目进程中，所有项目交付物都将经过双方非正式讨论，以使双方对文档内容的认识一致并缩短项目交付物的验收时间。在项目对应阶段，乙方在完成本章”项目交付物”中对应的该阶段项目交付物后，经双方讨论后，作为项目正式交付物提交甲方，甲方在收到该阶段项目交付物后的10个工作日内审核，并由相关负责人签字确认验收通过或提出书面修改意见。如果超过10个工作日对项目交付物未签字或没有提出任何书面修改意见，则该项目交付物被视为已被甲方接受和书面签字确认验收通过。如果甲方在上述期限内对项
26、目交付物提出书面修改意见，则乙方将在5个工作日内对项目交付物进行修改并提交给甲方再次进行验收。如果甲方在接到更新后的项目交付物后5个工作日内没有正式书面回复，则视为已经接受该项目交付物。如果甲方对更新后的项目交付物仍然有异议，则双方项目组应在3个工作日内召开一个讨论会进行讨论，乙方将依据讨论会上双方同意的结果对项目交付物进行最终修改并提交。甲方应在各阶段按本条规定及时完成对项目交付物的验收，以免影响项目进度。11附图及附表本协议无此项要求12其它1.1 1本协议未尽事宜由双方友好协商解决，协议内容未经双方同意不得修改，若需修改需经双方协商一致。1.2 本协议为订货合同附件，与合同具有同等法律效力，本协议自双方签字盖章后生效。1.3 本协议一式2份，甲方1份，乙方1份。签字页（以下无正文）甲方：鞍钢集团自动化有限公司（签字盖章）负责人（签字）：技术负责人（签字）：乙方：XXXXX公司（签字盖章）负责人（签字）：技术负责人（签字）：
