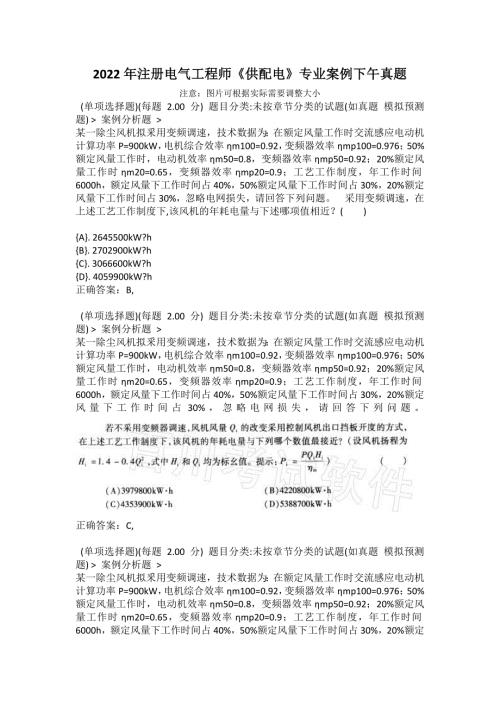

1、2022年注册电气工程师供配电专业案例下午真题注意：图片可根据实际需要调整大小 (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某一除尘风机拟釆用变频调速，技术数据为：在额定风量工作时交流感应电动机计算功率P=900kW，电机综合效率m100=0.92，变频器效率mp100=0.976；50%额定风量工作时，电动机效率m50=0.8，变频器效率mp50=0.92；20%额定风量工作时m20=0.65，变频器效率mp20=0.9；工艺工作制度，年工作时间6000h，额定风量下工作时间占40%，50%额定风量下工作时间占30%，20%额定风量下
2、工作时间占30%，忽略电网损失，请回答下列问题。 采用变频调速，在上述工艺工作制度下,该风机的年耗电量与下述哪项值相近？( )A. 2645500kW?hB. 2702900kW?hC. 3066600kW?hD. 4059900kW?h正确答案：B, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某一除尘风机拟釆用变频调速，技术数据为：在额定风量工作时交流感应电动机计算功率P=900kW，电机综合效率m100=0.92，变频器效率mp100=0.976；50%额定风量工作时，电动机效率m50=0.8，变频器效率mp50=0.92；20%
3、额定风量工作时m20=0.65，变频器效率mp20=0.9；工艺工作制度，年工作时间6000h，额定风量下工作时间占40%，50%额定风量下工作时间占30%，20%额定风量下工作时间占30%，忽略电网损失，请回答下列问题。正确答案：C, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某一除尘风机拟釆用变频调速，技术数据为：在额定风量工作时交流感应电动机计算功率P=900kW，电机综合效率m100=0.92，变频器效率mp100=0.976；50%额定风量工作时，电动机效率m50=0.8，变频器效率mp50=0.92；20%额定风量工作时m
4、20=0.65，变频器效率mp20=0.9；工艺工作制度，年工作时间6000h，额定风量下工作时间占40%，50%额定风量下工作时间占30%，20%额定风量下工作时间占30%，忽略电网损失，请回答下列问题。 若变频调速设备的初始投资为84万元，假设采用变频调速时的年耗电量是2156300kW?h，不采用变频调速时的年耗电量是3473900kW?h，若电价按0.7元/kW?h计算，仅考虑电价因素时预计初始投资成本回收期约为多少个月？ （ ）A. 10个月B. 11个月C. 12个月D. 13个月正确答案：B, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题
5、) 案例分析题 某一除尘风机拟釆用变频调速，技术数据为：在额定风量工作时交流感应电动机计算功率P=900kW，电机综合效率m100=0.92，变频器效率mp100=0.976；50%额定风量工作时，电动机效率m50=0.8，变频器效率mp50=0.92；20%额定风量工作时m20=0.65，变频器效率mp20=0.9；工艺工作制度，年工作时间6000h，额定风量下工作时间占40%，50%额定风量下工作时间占30%，20%额定风量下工作时间占30%，忽略电网损失，请回答下列问题。 4.说明除变频调速方式外，下列风量控制方式中哪种节能效果最好?A. 风机出口挡板控制B. 电机变频调速加风机出口挡板
6、控制C. 风机入口挡板控制D. 电机变频调速加风机入口挡板控制正确答案：D, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某一除尘风机拟釆用变频调速，技术数据为：在额定风量工作时交流感应电动机计算功率P=900kW，电机综合效率m100=0.92，变频器效率mp100=0.976；50%额定风量工作时，电动机效率m50=0.8，变频器效率mp50=0.92；20%额定风量工作时m20=0.65，变频器效率mp20=0.9；工艺工作制度，年工作时间6000h，额定风量下工作时间占40%，50%额定风量下工作时间占30%，20%额定风量下工
7、作时间占30%，忽略电网损失，请回答下列问题。 说明下列哪一项是采用变频调速方案的缺点？A. 调速范围B. 启动特性C. 节能效果D. 初始投资正确答案：D, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 下图为一座110kV/35 kV/10kV变电站，110kV和35 kV釆用敞开式配 电装置，10kV釆用户内配电装置，变压器三侧均釆用架空套管出线。正常运行方式 下,任一路110kV电源线路带全所负荷，另一路热备用，两台主变压器分别运行，避雷器选用阀式避雷器，其中： 110kV电源进线为架空线路约5km,进线段设有2km架空避雷线，主
8、变压器距110kV母线避雷器最大电气距离为60m。 35kV系统以架空线路为主,架空线路进线段设有2km架空避雷线，主变压器距 35kV母线避雷器最大电气距离为60m。 10kV系统以架空线路为主，主变压器距10kV母线避雷器最大电气距离为 20m。 请说明下列关于110kV侧避雷器的设置哪一项是正确的?（ ） A. 只设置 LA3、LA4B. 只设置 LA1、LA2、LA3、LA4C. 只设置 LA1、LA2D. 只设置 LA1、LA2、LA3、LA4、LA5、LA6正确答案：B, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 下图为一
9、座110kV/35 kV/10kV变电站，110kV和35 kV釆用敞开式配 电装置，10kV釆用户内配电装置，变压器三侧均釆用架空套管出线。正常运行方式 下,任一路110kV电源线路带全所负荷，另一路热备用，两台主变压器分别运行，避雷器选用阀式避雷器，其中： 110kV电源进线为架空线路约5km,进线段设有2km架空避雷线，主变压器距110kV母线避雷器最大电气距离为60m。 35kV系统以架空线路为主,架空线路进线段设有2km架空避雷线，主变压器距 35kV母线避雷器最大电气距离为60m。 10kV系统以架空线路为主，主变压器距10kV母线避雷器最大电气距离为 20m。 主变压器低压侧有开
10、路运行的可能，下列关于10kV侧、35kV侧避雷器的设置哪一项是正确的？ （ ） A. 只设置 LA7、LA8、LA9、LA10B. 采用独立避雷针保护，不设置避雷器C. 只设置LA11、LA12、LA13、LA14D. 只设置 LA7、LA8、LA9、LA10、LA11、LA12、LA13、LA14正确答案：D, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 下图为一座110kV/35 kV/10kV变电站，110kV和35 kV釆用敞开式配 电装置，10kV釆用户内配电装置，变压器三侧均釆用架空套管出线。正常运行方式 下,任一路110
11、kV电源线路带全所负荷，另一路热备用，两台主变压器分别运行，避雷器选用阀式避雷器，其中： 110kV电源进线为架空线路约5km,进线段设有2km架空避雷线，主变压器距110kV母线避雷器最大电气距离为60m。 35kV系统以架空线路为主,架空线路进线段设有2km架空避雷线，主变压器距 35kV母线避雷器最大电气距离为60m。 10kV系统以架空线路为主，主变压器距10kV母线避雷器最大电气距离为 20m。 设35kV系统以架空线路为主，架空线路总长度为60km，35kV架空线路的单相接地电容电流均为0.1A/km；10kV系统以钢筋混凝土杆塔架空线路为主，架空线路总长度均为30km,架空线路的
12、单相接地电容电流均为0.03A/km,电缆线路总长度为8km,电缆线路的单相接地电容电流均为1.6A/km。 请通过计算选择10kV系统及35kV系统的接地方式（假定1035kV系统在接地故障条件下仍需短时运行），确定下列哪一项是正确的？（ ）A. 10kV及35kV系统均采用不接地方式B. 10kV及35kV系统均采用经消弧线圈接地方式C. 10kV系统采用高电阻接地方式,35kV系统采用低电阻接地方式D. 10kV系统采用经消弧线圈接地方式,35kV系统采用不接地方式正确答案：D, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 下图为
13、一座110kV/35 kV/10kV变电站，110kV和35 kV釆用敞开式配 电装置，10kV釆用户内配电装置，变压器三侧均釆用架空套管出线。正常运行方式 下,任一路110kV电源线路带全所负荷，另一路热备用，两台主变压器分别运行，避雷器选用阀式避雷器，其中： 110kV电源进线为架空线路约5km,进线段设有2km架空避雷线，主变压器距110kV母线避雷器最大电气距离为60m。 35kV系统以架空线路为主,架空线路进线段设有2km架空避雷线，主变压器距 35kV母线避雷器最大电气距离为60m。 10kV系统以架空线路为主，主变压器距10kV母线避雷器最大电气距离为 20m。 假定10kV系统
14、接地电容电流为36.7A，10kV系统采用经消弧线圈接地方式，消弧线圈的计算容量为下列哪一项数值？ ( ) A. 275kV?AB. 286kV?AC. 332kV?AD. 1001kV?A正确答案：B, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 下图为一座110kV/35 kV/10kV变电站，110kV和35 kV釆用敞开式配 电装置，10kV釆用户内配电装置，变压器三侧均釆用架空套管出线。正常运行方式 下,任一路110kV电源线路带全所负荷，另一路热备用，两台主变压器分别运行，避雷器选用阀式避雷器，其中： 110kV电源进线为架
15、空线路约5km,进线段设有2km架空避雷线，主变压器距110kV母线避雷器最大电气距离为60m。 35kV系统以架空线路为主,架空线路进线段设有2km架空避雷线，主变压器距 35kV母线避雷器最大电气距离为60m。 10kV系统以架空线路为主，主变压器距10kV母线避雷器最大电气距离为 20m。 如果变电站接地网的外缘为90mx60m的矩形，站址土壤电阻率=100?m，请通过简易计算确定变电站接地网的工频接地电阻值为下列哪一项数值？( ) A. R=0.38B. R=0.68C. R=1.21D. R=1.35正确答案：B, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(
16、如真题 模拟预测题) 案例分析题 某圆形办公室,半径为5m，吊顶高3.3m，釆用格栅式荧光灯嵌入顶棚布置成3条光带，平面布置如下图所示。 若该办公室的工作面距地面高0. 75m，则该办公室的室空间比为下列哪一项数值？ ( ) A. 1.28B. 2.55C. 3.30D. 3.83正确答案：B, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某圆形办公室,半径为5m，吊顶高3.3m，釆用格栅式荧光灯嵌入顶棚布置成3条光带，平面布置如下图所示。 若该办公室的工作面距地面高0.75m，选用T5三基色荧光灯管36W。其光通量为3250lm，要求
17、照度标准值为500lx，已知灯具利用系统为0.51,维护系数为0.8，需要光源数为下列哪一项数值(取整数）？ ( ) A. 15B. 18C. 30D. 36正确答案：C, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某圆形办公室,半径为5m，吊顶高3.3m，釆用格栅式荧光灯嵌入顶棚布置成3条光带，平面布置如下图所示。 在题干图中,若各段光源采用相同的灯具，并按同一轴线布置，计算光带1在距地面0.75m高的P点的直射水平照度时，当灯具间隔S小于下列哪一项数值时，误差小于10%，发光体可以按连续光源计算照度？ （ ） A. 0.29mB.
18、 0.64mC. 0.86mD. 0.98m正确答案：D, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某圆形办公室,半径为5m，吊顶高3.3m，釆用格栅式荧光灯嵌入顶棚布置成3条光带，平面布置如下图所示。 在题干图中,若已知光带1可按连续线光源计算照度，各灯具之间的距离S为 0.2m,此时不连续线光源光强的修正系数为下列哪一项数值？ ( ) A. 0.62B. 0.78C. 0.89D. 0.97正确答案：C, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某圆形办公室,半径为5
19、m，吊顶高3.3m，釆用格栅式荧光灯嵌入顶棚布置成3条光带，平面布置如下图所示。 若每套灯具采用2支36W直管型荧光灯,每支荧光灯通量为3250lm,各灯具之间的距离S=0.25m,不连续线光源按连续光源计算照度的修正系数c=0.87，已知灯具的维护系数为0.8，灯具在纵轴向的光强分布确定为c类灯具,荧光灯具发光强度值见下表，若距地面0.75m高的P点的水平方位系数为0.662，试用方位系数计算法求光带2在P点的直射水平照度为下列哪一项数值？（ ） 嵌入式格栅荧光灯发光强度值表 （） 0 30 45 60 90 Ia(B-B)(cd) 278 344 214 230 Io(B-B)(cd) 2
20、78 218 160 90 1 A. 194lxB. 251lxC. 289lxD. 379lx正确答案：B, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某工程项目设计中有一台同步电动机，额定功率Pn=1450kw，额定容量Sn=1.9MV?A，额定电压Un=6kV额定电流In=183A，启动电流倍数Kst =5.9，额定转速n0500r/min，折算到电动机轴上的总飞轮转矩GD2=80kN?m2，电动机全压启动时的转矩相对值M*q=1.0，电动机启动时的平均转矩相对值M*pq=1.1，生产机械的电阻转矩相对值M*j=0.16，6kV
21、母线短路容量Skm=46kV?A，6kV母线其他无功负载Qfh=2.95Mvar，要求分别计算及讨论有关该同步电动机的启动电压及启动时间，请回答下列问题。 如采用全压启动，启动前，母线电压相对值为1.0，忽略电动机馈电线路阻抗，计算启动时电动机定子端电压相对值U*q应为下列哪一项数值？ （ ）A. 0B. 0.814C. 0.856D. 1.0正确答案：B, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某工程项目设计中有一台同步电动机，额定功率Pn=1450kw，额定容量Sn=1.9MV?A，额定电压Un=6kV额定电流In=183A，
22、启动电流倍数Kst =5.9，额定转速n0500r/min，折算到电动机轴上的总飞轮转矩GD2=80kN?m2，电动机全压启动时的转矩相对值M*q=1.0，电动机启动时的平均转矩相对值M*pq=1.1，生产机械的电阻转矩相对值M*j=0.16，6kV母线短路容量Skm=46kV?A，6kV母线其他无功负载Qfh=2.95Mvar，要求分别计算及讨论有关该同步电动机的启动电压及启动时间，请回答下列问题。 为满足生产机械所要求的启动转矩，该同步电动机启动时定子端电压相对值最小应为下列哪一项数值？ （ ）A. 0.42B. 0.40C. 0.38D. 0.18正确答案：A, (单项选择题)(每题 2
23、00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某工程项目设计中有一台同步电动机，额定功率Pn=1450kw，额定容量Sn=1.9MV?A，额定电压Un=6kV额定电流In=183A，启动电流倍数Kst =5.9，额定转速n0500r/min，折算到电动机轴上的总飞轮转矩GD2=80kN?m2，电动机全压启动时的转矩相对值M*q=1.0，电动机启动时的平均转矩相对值M*pq=1.1，生产机械的电阻转矩相对值M*j=0.16，6kV母线短路容量Skm=46kV?A，6kV母线其他无功负载Qfh=2.95Mvar，要求分别计算及讨论有关该同步电动机的启动电压及启动时间
24、请回答下列问题。 如上述同步电动机的允许启动一次的时间为tst =14s，计算该同步电动机启动时所要求的定子端电压相对值最小应为哪一项数值？()A. 0.50B. 0.63C. 0.66D. 1.91正确答案：B, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某工程项目设计中有一台同步电动机，额定功率Pn=1450kw，额定容量Sn=1.9MV?A，额定电压Un=6kV额定电流In=183A，启动电流倍数Kst =5.9，额定转速n0500r/min，折算到电动机轴上的总飞轮转矩GD2=80kN?m2，电动机全压启动时的转矩相对值M*
25、q=1.0，电动机启动时的平均转矩相对值M*pq=1.1，生产机械的电阻转矩相对值M*j=0.16，6kV母线短路容量Skm=46kV?A，6kV母线其他无功负载Qfh=2.95Mvar，要求分别计算及讨论有关该同步电动机的启动电压及启动时间，请回答下列问题。 下列影响同步电动机启动时间的因素，哪一项是错误的？ ( )A. 电动机额定电压B. 电动机所带的启动转矩相对值C. 折合到电机轴上的飞轮转矩D. 电动机启动时定子端电压相对值正确答案：A, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某工程项目设计中有一台同步电动机，额定功率Pn
26、1450kw，额定容量Sn=1.9MV?A，额定电压Un=6kV额定电流In=183A，启动电流倍数Kst =5.9，额定转速n0500r/min，折算到电动机轴上的总飞轮转矩GD2=80kN?m2，电动机全压启动时的转矩相对值M*q=1.0，电动机启动时的平均转矩相对值M*pq=1.1，生产机械的电阻转矩相对值M*j=0.16，6kV母线短路容量Skm=46kV?A，6kV母线其他无功负载Qfh=2.95Mvar，要求分别计算及讨论有关该同步电动机的启动电压及启动时间，请回答下列问题。 如启动前母线电压6. 3kV,启动瞬间母线电压5.4kV，启动时母线电压下降相对值为下列哪一项数值？ （
27、 ）A. 0.9B. 0.19C. 0.15D. 0.1正确答案：C, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某35kV变电所10kV系统装有一组4800kvar电力电容器，装于绝缘支架上，星形接线，中性点不接地，电流互感器变比为400/5，10kV最大运行方式下短路容量为300MV?A,最小运行方式下短路容量为200MV?A，10kV母线电压互感器二次额定电压为100V，请回答下列问题。 说明该电力电容器组可不设置下列哪一项保护？ （ ）A. 中性线对地电压不平衡电压保护B. 低电压保护C. 单相接地保护D. 过电流保护正确答案
28、C, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某35kV变电所10kV系统装有一组4800kvar电力电容器，装于绝缘支架上，星形接线，中性点不接地，电流互感器变比为400/5，10kV最大运行方式下短路容量为300MV?A,最小运行方式下短路容量为200MV?A，10kV母线电压互感器二次额定电压为100V，请回答下列问题。 电力电容器组带有短延时速断保护装置的动作电流应为下列哪一项数值？A. 59.5AB. 68.8AC. 89.3AD. 103.1A正确答案：A, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类
29、的试题(如真题 模拟预测题) 案例分析题 某35kV变电所10kV系统装有一组4800kvar电力电容器，装于绝缘支架上，星形接线，中性点不接地，电流互感器变比为400/5，10kV最大运行方式下短路容量为300MV?A,最小运行方式下短路容量为200MV?A，10kV母线电压互感器二次额定电压为100V，请回答下列问题。 电力电容器组过电流保护装置的最小动作电流和相应灵敏系数应为下列哪组数值？ ( )A. 6.1A，19.5B. 6.4A，18.6C. 6.4A，27.9D. 6.8A，17.5正确答案：B, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预
30、测题) 案例分析题 某35kV变电所10kV系统装有一组4800kvar电力电容器，装于绝缘支架上，星形接线，中性点不接地，电流互感器变比为400/5，10kV最大运行方式下短路容量为300MV?A,最小运行方式下短路容量为200MV?A，10kV母线电压互感器二次额定电压为100V，请回答下列问题。 电力电容器组过负荷保护装置的动作电流为下列哪一项数值？ ( )A. 4.5AB. 4.7AC. 4.9AD. 5.4A正确答案：C, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某35kV变电所10kV系统装有一组4800kvar电力电容
31、器，装于绝缘支架上，星形接线，中性点不接地，电流互感器变比为400/5，10kV最大运行方式下短路容量为300MV?A,最小运行方式下短路容量为200MV?A，10kV母线电压互感器二次额定电压为100V，请回答下列问题。 电力电容器组低电压保护装置的动作电压一般为下列哪一项数值？ ( )A. 40VB. 45VC. 50VD. 60V正确答案：C, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某新建办公建筑，高126m，设避难层和屋顶直升机停机坪,请回答下列问题。 说明本建筑物按火灾自动报警系统的保护对象分级,应为下列哪一项？（ ）A
32、 特级B. 级C. 二级D. 专题论证正确答案：A, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某新建办公建筑，高126m，设避难层和屋顶直升机停机坪,请回答下列问题。 按规范规定，本建筑物的火灾自动报警系统形式应为下列哪一项？ （ ）A. 区域报警系统B. 集中报警系统C. 控制中心报警系统D. 总线制报警系统正确答案：C, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某新建办公建筑，高126m，设避难层和屋顶直升机停机坪,请回答下列问题。 因条件限制，在本建筑物中需布置油
33、浸电力变压器，其总容量不应大于下列哪一项数值？ ( )A. 630kV?AB. 800kV?AC. lOOOkV?AD. 1250kV?A正确答案：D, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某新建办公建筑，高126m，设避难层和屋顶直升机停机坪,请回答下列问题。 说明在本建筑物中的下列哪个部位应设置备用照明？ （ ）A. 库房B. 屋顶直升机停机坪C. 空调机房D. 生活泵房正确答案：B, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某新建办公建筑，高126m，设避难层和
34、屋顶直升机停机坪,请回答下列问题。 说明本建筑物的消防设备供电干线及分支干线，应采用哪一种电缆？（ ）A. 有机绝缘耐火类电缆B. 阻燃型电缆C. 矿物绝缘电缆D. 耐热性电缆正确答案：C, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 建筑物内某区域一次回风双风机空气处理机组（AHU）,四管制送冷/热风+加湿控制，定风量送风系统，空气处理流程如下图所示。要求采用建筑设备监控系统（BAS）的DDC控制方式，监控功能要求见下表。 序号 监控内容 控制策略 1检测内容新风、回风、送风湿温度（PT1000，电容式），过滤器差压开关信号、风机压差
35、开关信号，新风、回风、排风风阀阀位（DC010V），冷/热电动调节阀阀位（DC010V），风机启停、工作、故障及手/自动状态 2回风温度自动控制串级PID调节控制冷/热电动调节阀，主阀回风温度，副阀送风温度，控制回风温度 3回风温度自动控制串级PID调节控制加湿电磁阀，主阀回风温度，副阀送风湿度，控制回风湿度 4新风量自动控制过渡季根据新风、回风的温湿度计算焓值，自动调节新风、回风、排风风阀的开度,设定最小新风量 5过滤器堵塞报警两级空气过滤器，分别设堵塞超压报警,提示清扫 6机组定时启停控制根据事先排定的工作及节假日作息时间表,定时启停机组，自动统计机组工作时间，提示定时维修 7联锁及保护控
36、制风机启停、风阀、电动调节阀联动开闭，风机启动后，其前后压差过低时，故障报警并连锁停机，热盘管出口处设防冻开关，当温度过低时，报警并打开热水阀请回答下列问题。 根据控制功能要求，统计输人DDC的AI点数为下列哪一项数值？（风阀、水阀均不考虑并联控制） （ ） A. 9B. 10C. 11D. 12正确答案：C, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 建筑物内某区域一次回风双风机空气处理机组（AHU）,四管制送冷/热风+加湿控制，定风量送风系统，空气处理流程如下图所示。要求采用建筑设备监控系统（BAS）的DDC控制方式，监控功能要求
37、见下表。 序号 监控内容 控制策略 1检测内容新风、回风、送风湿温度（PT1000，电容式），过滤器差压开关信号、风机压差开关信号，新风、回风、排风风阀阀位（DC010V），冷/热电动调节阀阀位（DC010V），风机启停、工作、故障及手/自动状态 2回风温度自动控制串级PID调节控制冷/热电动调节阀，主阀回风温度，副阀送风温度，控制回风温度 3回风温度自动控制串级PID调节控制加湿电磁阀，主阀回风温度，副阀送风湿度，控制回风湿度 4新风量自动控制过渡季根据新风、回风的温湿度计算焓值，自动调节新风、回风、排风风阀的开度,设定最小新风量 5过滤器堵塞报警两级空气过滤器，分别设堵塞超压报警,提示清扫
38、 6机组定时启停控制根据事先排定的工作及节假日作息时间表,定时启停机组，自动统计机组工作时间，提示定时维修 7联锁及保护控制风机启停、风阀、电动调节阀联动开闭，风机启动后，其前后压差过低时，故障报警并连锁停机，热盘管出口处设防冻开关，当温度过低时，报警并打开热水阀请回答下列问题。 下列哪一项属于DI信号？ （ ） A. 防冻开关信号B. 新风温度信号C. 回风湿度信号D. 风机启停控制信号正确答案：A, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 建筑物内某区域一次回风双风机空气处理机组（AHU）,四管制送冷/热风+加湿控制，定风量送风
39、系统，空气处理流程如下图所示。要求采用建筑设备监控系统（BAS）的DDC控制方式，监控功能要求见下表。 序号 监控内容 控制策略 1检测内容新风、回风、送风湿温度（PT1000，电容式），过滤器差压开关信号、风机压差开关信号，新风、回风、排风风阀阀位（DC010V），冷/热电动调节阀阀位（DC010V），风机启停、工作、故障及手/自动状态 2回风温度自动控制串级PID调节控制冷/热电动调节阀，主阀回风温度，副阀送风温度，控制回风温度 3回风温度自动控制串级PID调节控制加湿电磁阀，主阀回风温度，副阀送风湿度，控制回风湿度 4新风量自动控制过渡季根据新风、回风的温湿度计算焓值，自动调节新风、回风
40、排风风阀的开度,设定最小新风量 5过滤器堵塞报警两级空气过滤器，分别设堵塞超压报警,提示清扫 6机组定时启停控制根据事先排定的工作及节假日作息时间表,定时启停机组，自动统计机组工作时间，提示定时维修 7联锁及保护控制风机启停、风阀、电动调节阀联动开闭，风机启动后，其前后压差过低时，故障报警并连锁停机，热盘管出口处设防冻开关，当温度过低时，报警并打开热水阀请回答下列问题。 若要求检测及保障室内空气品质，宜根据下列哪一项参数自动调节控制AHU的最小新风量？ （ ） A. 回风温度B. 室内焓值C. 室内CO浓度D. 室内CO2浓度正确答案：D, (单项选择题)(每题 2.00 分) 题目分类:未
41、按章节分类的试题(如真题 模拟预测题) 案例分析题 建筑物内某区域一次回风双风机空气处理机组（AHU）,四管制送冷/热风+加湿控制，定风量送风系统，空气处理流程如下图所示。要求采用建筑设备监控系统（BAS）的DDC控制方式，监控功能要求见下表。 序号 监控内容 控制策略 1检测内容新风、回风、送风湿温度（PT1000，电容式），过滤器差压开关信号、风机压差开关信号，新风、回风、排风风阀阀位（DC010V），冷/热电动调节阀阀位（DC010V），风机启停、工作、故障及手/自动状态 2回风温度自动控制串级PID调节控制冷/热电动调节阀，主阀回风温度，副阀送风温度，控制回风温度 3回风温度自动控制串
42、级PID调节控制加湿电磁阀，主阀回风温度，副阀送风湿度，控制回风湿度 4新风量自动控制过渡季根据新风、回风的温湿度计算焓值，自动调节新风、回风、排风风阀的开度,设定最小新风量 5过滤器堵塞报警两级空气过滤器，分别设堵塞超压报警,提示清扫 6机组定时启停控制根据事先排定的工作及节假日作息时间表,定时启停机组，自动统计机组工作时间，提示定时维修 7联锁及保护控制风机启停、风阀、电动调节阀联动开闭，风机启动后，其前后压差过低时，故障报警并连锁停机，热盘管出口处设防冻开关，当温度过低时，报警并打开热水阀请回答下列问题。 若该AHU改为变风量送风系统，下列哪一项控制方法不适宜送风量的控制？（ ） A.
43、定静压法B. 变静压法C. 总风量法D. 定温度法正确答案：D, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 建筑物内某区域一次回风双风机空气处理机组（AHU）,四管制送冷/热风+加湿控制，定风量送风系统，空气处理流程如下图所示。要求采用建筑设备监控系统（BAS）的DDC控制方式，监控功能要求见下表。 序号 监控内容 控制策略 1检测内容新风、回风、送风湿温度（PT1000，电容式），过滤器差压开关信号、风机压差开关信号，新风、回风、排风风阀阀位（DC010V），冷/热电动调节阀阀位（DC010V），风机启停、工作、故障及手/自动状态
44、2回风温度自动控制串级PID调节控制冷/热电动调节阀，主阀回风温度，副阀送风温度，控制回风温度 3回风温度自动控制串级PID调节控制加湿电磁阀，主阀回风温度，副阀送风湿度，控制回风湿度 4新风量自动控制过渡季根据新风、回风的温湿度计算焓值，自动调节新风、回风、排风风阀的开度,设定最小新风量 5过滤器堵塞报警两级空气过滤器，分别设堵塞超压报警,提示清扫 6机组定时启停控制根据事先排定的工作及节假日作息时间表,定时启停机组，自动统计机组工作时间，提示定时维修 7联锁及保护控制风机启停、风阀、电动调节阀联动开闭，风机启动后，其前后压差过低时，故障报警并连锁停机，热盘管出口处设防冻开关，当温度过低时，报警并打开热水阀请回答下列问题。 选择室内温湿度传感器时,规范规定其响应时间不应大于下列哪一项数值？（ ） A. 25sB. 50sC. 100sD. 150s正确答案：D, (单项选择题)(每题 2.00 分) 题目分类:未按章节分类的试题(如真题 模拟预测题) 案例分析题 某企业变电站拟新建一条35kV架空电源线路，采用小接地电流系统，线路采用钢筋混凝土电杆、铁横担、铜芯铝绞线。请回答下列问题。 小接地电流系统中，无地线的架空电力线路杆塔在居民区宜接地，其接地电阻不宜超过下面哪一项数据？ （ ）A. 1B. 4C. 10D. 30正确答案：D, (单项
