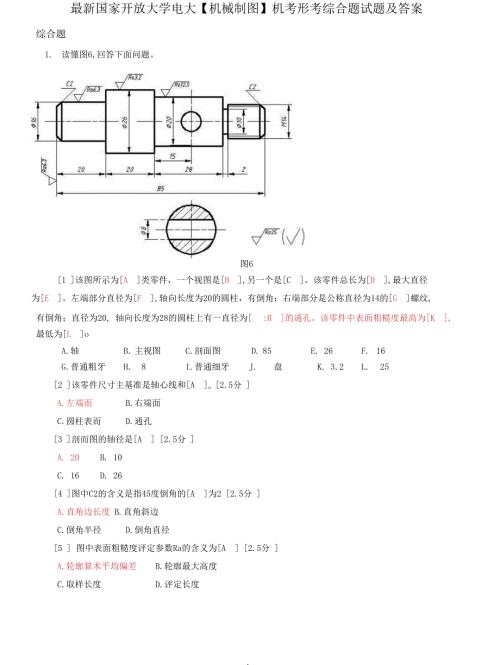

1、最新国家开放大学电大【机械制图】机考形考综合题试题及答案综合题1. 读懂图6,回答下面问题。图61 该图所示为A 类零件，一个视图是B ,另一个是C 。该零件总长为D ,最大直径为E 。左端部分直径为F ,轴向长度为20的圆柱，有倒角；右端部分是公称直径为14的G 螺纹,有倒角；直径为20,轴向长度为28的圆柱上有一直径为:H 的通孔。该零件中表面粗糙度最高为K ,最低为L oA.轴B.主视图C.剖面图D.85E. 26F.16G.普通粗牙H.8I.普通细牙J.盘K. 3.2L.252 该零件尺寸主基准是轴心线和A o 2.5分 A.左端而B.右端面C.圆柱表而D.通孔3 剖而图的轴径是A 2
2、5分 A. 20B. 10C. 16D. 264 图中C2的含义是指45度倒角的A 为2 2.5分 A.直角边长度 B.直角斜边C.倒角半径D.倒角直径5 图中表面粗糙度评定参数Ra的含义为A 2.5分 A.轮廓算术平均偏差B.轮廓最大高度C.取样长度D.评定长度2. 读懂图6,回答下面问题。C3C3Ra12.5),最G )1 该图所示为A 类零件，采用一个B 表达，并且是C 视图。该零件轴向长为D大直径为E 。左端部分直径为70,轴向长度为F 的圆柱，有倒角；右端部分是公称直径为50的 螺纹，有倒角；通孔直径为H ,该零件中表而粗糙度最高为K ,最低为L 。A.轴套 B.主视图 C.全剖
3、D. 65 E. 70 F. 25G.普通粗牙 H. 30I.普通细牙J. 轮盘 K. 1.6 L 12.52 该零件尺寸主基准是轴心线和A oA.左端而B.右端面C.圆柱表而D.通孔3 通孔倒角部分尺寸由是A 确定。2.5分 A. 3 和 60B. p 40 和 5C. p 70 和 25D. cp 30 和 654 图中C3的含义是指45倒角的A 为3。2.5分 A.直角边长度 B.直角斜边C.倒角半径D.倒角直径5 图中表面粗糙度评定参数Ra的含义为A 。2.5分 A.轮廓算术平均偏差B.轮廓最大高度C.取样长度D.评定长度3. 读憧图6,回答下面问题。4X061 该图所示为A 类零件，
4、采用一个B 和一个C 来表达，该零件轴向长为D ,最大直 径为E 。左端部分直径为30,其轴向长度为F 的圆柱；右端直径为60的轴向长度是H ,圆柱上 有均分布的四个G ,该零件中表面粗糙度最高为K ,最低为L 0A.轮盘B.主视图C.左视图D. 25E. 60F. 14G.阶梯孔H.11I.普通细牙J.轴套K. 0.8L. 12.52 该零件尺寸主基准是轴心线和B oA.左端而B.右端面C.圆柱表面D.通孔3 通孔倒角部分尺寸由是B 确定。A. 11 和 2 B.pl5 和 C2C. p 60 和 11 D. p 30 和 144 图中C2的含义是指45倒角的A 为2。A.直角边长度B.直角斜边C.倒角半径D.倒角直径5 图中表面粗糙度评定参数Ra的含义为A oA.轮廓算术平均偏差B.轮廓最大高度C.取样长度D.评定长度4
