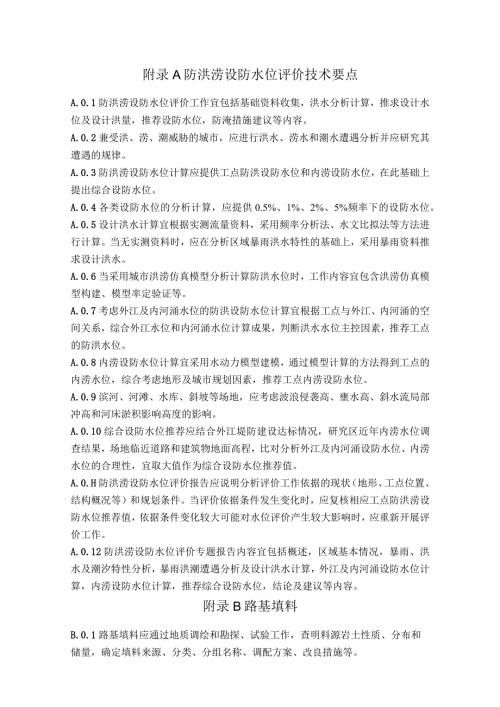

1、附录A防洪涝设防水位评价技术要点A.0.1防洪涝设防水位评价工作宜包括基础资料收集，洪水分析计算，推求设计水位及设计洪量，推荐设防水位，防淹措施建议等内容。A.0.2兼受洪、涝、潮威胁的城市，应进行洪水、涝水和潮水遭遇分析并应研究其遭遇的规律。A.0.3防洪涝设防水位计算应提供工点防洪设防水位和内涝设防水位，在此基础上提出综合设防水位。A.0.4各类设防水位的分析计算，应提供0.5%、1%、2%、5%频率下的设防水位。A.0.5设计洪水计算宜根据实测流量资料，采用频率分析法、水文比拟法等方法进行计算。当无实测资料时，应在分析区域暴雨洪水特性的基础上，采用暴雨资料推求设计洪水。A.0.6当采用城
2、市洪涝仿真模型分析计算防洪水位时，工作内容宜包含洪涝仿真模型构建、模型率定验证等。A.0.7考虑外江及内河涌水位的防洪设防水位计算宜根据工点与外江、内河涌的空间关系，综合外江水位和内河涌水位计算成果，判断洪水水位主控因素，推荐工点的防洪水位。A.0.8内涝设防水位计算宜采用水动力模型建模，通过模型计算的方法得到工点的内涝水位，综合考虑地形及城市规划因素，推荐工点内涝设防水位。A.0.9滨河、河滩、水库、斜坡等场地，应考虑波浪侵袭高、壅水高、斜水流局部冲高和河床淤积影响高度的影响。A.0.10综合设防水位推荐应结合外江堤防建设达标情况，研究区近年内涝水位调查结果，场地临近道路和建筑物地面高程，比
3、对分析外江及内河涌设防水位、内涝水位的合理性，宜取大值作为综合设防水位推荐值。A.0.H防洪涝设防水位评价报告应说明分析评价工作依据的现状（地形、工点位置、结构概况等）和规划条件。当评价依据条件发生变化时，应复核相应工点防洪涝设防水位推荐值，依据条件变化较大可能对水位评价产生较大影响时，应重新开展评价工作。A.0.12防洪涝设防水位评价专题报告内容宜包括概述，区域基本情况，暴雨、洪水及潮汐特性分析，暴雨洪潮遭遇分析及设计洪水计算，外江及内河涌设防水位计算，内涝设防水位计算，推荐综合设防水位，结论及建议等内容。附录B路基填料B.0.1路基填料应通过地质调绘和勘探、试验工作，查明料源岩土性质、分布
4、和储量，确定填料来源、分类、分组名称、调配方案、改良措施等。B.0.2路基填料根据对原土料的使用方法或加工工艺，可分为普通填料、物理改良士、化学改良土和级配碎石。B.0.3普通填料粒组划分应按表B.0.3确定。母岩饱和单轴抗压强度小于20MPa的粗粒和巨粒在粒组划分时按细粒考虑。表B.0.3普通填料粒组划分粒组颗粒名称粒径范围（mm）巨粒漂石（块石）200d300卵石（碎石）60d2粗粒砾粒粗砾20d60中砾5d20粒砾2d5砂粒粗砂0.5d2中砂0.25d0.5细砂0.075d0.25细粒粉粒0.005d0.075粘粒D0.005B.0.4普通填料按工程性能及级配特征可分为A、B、C、D组填
5、料，普通填料组别分类可参照铁路路基设计规范TB100ol附录A。母岩饱和单轴抗压强度小于20MPa的粗粒和巨粒土填料组别划分应结合试验和地区经验确定，有机土（有机质含量大于5%）严禁作为路基填料使用。B.0.5普通填料的分类应符合下列规定：1A组填料为良好级配、细粒含量小于15%的碎石土和砾石土，分为A1、A2组，应符合表B.0.5的规定；表B.0.5-1A组填料细分表项目分类名称级配细粒含量Al组角砾土良好15%A2组1圆砾土良好15%2碎石土良好15%3卵石土良好15%2B组填料分为Bl、B2、B3组，应符合表B.0.52的规定;表B.0.5-2B组填料细分表目分类、名称级配细粒含量小于5
6、mm颗粒含量0.075mm5mm颗粒含量Bl组1角砾土、碎石土、圆砾土、卵石土间断35%2砾砂、粗砂、中砂良好15%B2组1角砾土、碎石土、圆砾土、卵石土间断15%35%2角砾土、碎石土、圆砾土、卵石土均匀15%3角砾土、碎石土、圆砾土、卵石15%30%粉土15%4砾砂、粗砂、中砂间断15%5砾砂、粗砂、中砂15%30%粉土B3组1角砾土、碎石土、圆砾土、卵石土15%30%粉土15%2角砾土、碎石土、圆砾土、卵石土15%30%粘土15%3砾砂、粗砂、中砂均匀15%一4砾砂、粗砂、中砂15%30%粘土3C组填料分为CkC2、C3组，应符合表B.0.53的规定。表B.0.5-3C组填料细分表分於、
7、颗粒名称级配细粒含量0.075mm5mm颗粒含量1块石土-30%2块石土-30%50%粉土-CI组3碎石土、砾石土-15%30%粘土15%4碎石土、砾石土-30%50%粉土-5砾砂、粗砂、中砂-30%50%粉土-1块石土-15%30%粘土2C2组-碎石土、砾石土-15%30%粘土3砾砂、粗砂、中砂-15%30%粘土-4细砂良好15%-1细砂间断或均匀+cos6+Vcos6(C.0.2-3)V=9凡(C.0.2-4)U=g匕兀L(C.0.2-5)式中：T滑体单位宽度重力及其他外力引起的下滑力(kNm)；R滑体单位宽度重力及其他外力引起的抗滑力(kNm)；C滑面的粘聚力(kPa)；滑面的内摩擦角(
8、)；1.滑面长度(m)；G滑体单位宽度自重(kNm)；Gb滑体单位宽度竖向附加荷载(kNm)；方向指向下方时取正值，指向上方时取负值。滑面倾角(。)；U滑面单位宽度总水压力(kNm)；V后缘陡倾裂隙面上的单位宽度总水压力(kNm)；Q滑体单位宽度水平荷载(kNm)；方向指向坡外时取正值，指向坡内时取正值。hw后缘陡倾裂隙充水高度(m)，根据裂隙情况及汇水条件确定；图C.0.2平面滑动面边坡计算简图C.0.3折线形滑动面的边坡可采用传递系数法隐式解，边坡稳定性系数可按下列公式计算(图C.0.3)：R=O(C.0.3-1)RPj=PjWn+T涓(C.0.3-2)必T=cos_1-4)一sin(4
9、)tanf./Fs(C.0.3-3)Ti=(Gi+GbJSini+Qicosi(C.0.3-4)Ri=cjli+(Gj+G加)cosi-sini-Ujtani(C.0.3-5)式中：Pn第n条块单位宽度剩余下滑力(kNm)；Pi第i计算条块与第i+1计算条块单位宽度剩余下滑力(kN/m)；当PiOan）时取Pi=0；Ti第i计算条块单位宽度重力及其他外力引起的下滑力（kN/m）；Ri第i计算条块单位宽度重力及其他外力引起的抗滑力（kN/m）；i-1第M计算条块对第i计算条块的传递系数；其他符号同前。图C.0.3折线形滑面边坡传递系数法计算简图注：在用折线形滑面计算滑坡推力时.，应将公式（C.
10、0.3-2）和公式（C.0.3-3）中的稳定系数6替换为安全系数F，以此计算的分，即为滑坡的推力。附录D常见路基横断面形式图D.0.1常见路基横断面形式可按图D.O.1-1-D.O.1-18选用。IClbIbIClbI线间距SIb图D.0.1-6有祚轨道双线非硬质岩段路堑横断面图bb图D.0.1-8无祚轨道单线硬质岩路堑横断面图图D.0.1-10无昨轨道单线非硬质岩路堑横断面图二图D.0.112无昨轨道双线硬质岩路堑横断面图工一I工二二；代JTH二号；Ql硬质岩图D.0.1-15浅埋式无祚轨道单线硬质岩横断面图bI线间距SIbO1硬质岩图D.0.1-17浅埋式无昨轨道双硬质岩横断面图b I 线
11、间距S I b图D.0.1-18浅埋式无祚轨道双线非硬质岩横断面图注：图中h为换填深度。附录E常用地基处理方法及措施适用条件表E.0.1常用地基处理方法及措施可按表EOl选用。表E.0.1常用地基处理方法及措施适用条件常用地基X.处理方法边界条件浅层处理排水固结挤密置换注浆结构物换填垫层振动碾压冲击碾压袋装砂井塑料排水板强夯沉管碎石桩振冲碎石桩水泥土搅拌桩水泥粉煤灰碎石桩素混凝土桩旋喷桩注浆钢筋混凝土桩板（筏）处理目的控制沉降O0O00OOOO0OO提高稳定性O0OOOOO0OOO提高地基承载力OOOOOOOOOOO增强抗液化能力OOOXXOOOOOOX提高抗渗性OXXXXXXXOX地基类型淤
12、泥及流塑状淤泥质土OXXO0XXXOX饱和粘性土OXXO0XO0OOXO非饱和粘性土O0OXXOOOO0OOO松散砂土OOOXXOOOOOOOO盐渍土OXXXO人工填土O0OXXOOOOO岩溶、采空区、人为坑洞OXXOXXXXXOOOOOOOOOOOOOOOO15203030306060环境影响对邻近构造物的影响OXXXX噪声、振动OOOX水质、泥浆污染OOOOOOO最大处理深度参考值(m)3232020815注：一优先选用；。一适用；A有条件适用；X一不选用。附录F支挡结构常用类型及适用条件F.0.1支挡结构可按表F.0.1选用。表F.0.1支挡结构常用类型及适用条件支挡结构类型重力式挡土墙
13、悬臂式挡土墙扶壁式挡土墙U型槽挡土墙加筋土挡土墙锚杆挡土墙预应力锚索桩板式挡土墙H型挡土墙适用范围一般地区OOOOOOOO浸水地区OOXOO地震地区OOOOOOO设置位置路肩OOOXOOO路堤OOOOXOO路堑OXOOOO滑坡XXXXXOOO墙背岩土土质OOOOOOO岩质OOOOXOOOO地基性质土质OOO一一OO岩质OOOOO一OO地面坡度平缓OOOOOOOOO较陡XXOOOO单级最大墙高/单根最大长度参考值(m)一6/一10/8/一10/10/15一/7015/一151注：优先选用；。一适月：A有条件适用；x不适用。附录G常用边坡防护措施及适用条件G.0.1常用边坡防护措施可按表GOl选用。表G.0.1常用边坡防护措施及适用条件边坡条件土质边坡岩质边坡浸水路基边坡防护措施粘性土粉土、砂土花岗岩残积土膨胀土全、强风化岩、软质岩中、微风化的硬质岩植被防护OXXX骨架护坡OOXX实体墙护坡OOOOX孔窗式护坡（墙）OXOXX锚杆框架梁护坡OXOOX喷射混凝土（砂浆）护坡OOOXOOX石笼防护XXXXXX拦石网XXXXXX空心砖防护OOX土工合成材料防护OOX注：优先选用；。一适用；有条件适用；x不选用。
