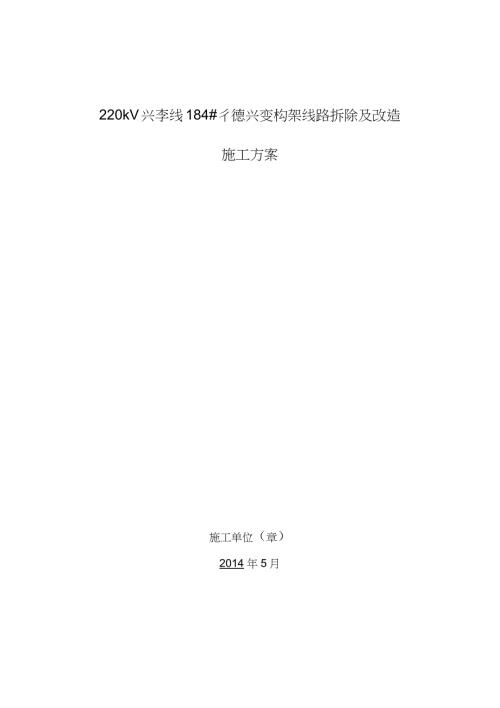

1、220kV兴李线184#彳德兴变构架线路拆除及改造施工方案施工单位（章）2014 年5月批准：1审核：编写：年月日1年 月日年月日年月日年月日年月日1编制依据22适用范围2一、工程概况3二、施工组织及施工计划31、施工人员劳动组织 33、施工任务及施工计划 42、施工流程图73、停电、验电、挂设接地线74、施工前的准备工作85、验收、消缺96、解除所有安措97、申请送电9六、安全注意事项10七、环境管理及文明施工11附件一：危险源清单及控制措施 11编制依据1.1、110500kV架空送电线路施工及验收规范（GB502332005）;1.2、政府、国网公司、省电力公司关于安全安全生产的规定、文
2、件和规章制度。1.3、国家电网公司基建安全管理规定（国网（基建/2）173-2014）；1.4、本工程施工组织设计、设计技术交底及架线施工图纸；1.5、本公司架线施工成果经验、现场调查资料及其他规程规范；1.6、国网公司电力安全工作规程（线路部分、变电部分）。2适用范围适用于220kV兴李线、110kV德九线全线停电后，拆除220kV兴李线184#德兴 变构架的导地线及铁塔，新建德兴至婺源 220kV线路工程1#-4#并接入220kV德兴变。、工程概况1、 德兴至婺源220kV线路工程（简称220kV德婺线，下同），1#-4#与改造后 的220kV兴李线共塔，导线全线采用2X LGJ-4003
3、5钢芯铝绞线，垂直排列，进入构 架档为水平排列；地线一根采用 OPGW光缆，另一根采用JLB35-120铝包钢绞线。2、 本次施工需拆除原220kV兴李线187#、186#、185#、184#铁塔，拆除约1.4 公里导地线，新建220kV德婺线1#、2#、3#、4#铁塔，展放导地线，使220kV兴李 线接入德兴变构架（本期220kV德婺线不接入德兴变构架）。3、面向大号侧，1#-4#双回路铁塔左侧为220kV兴李线，右侧为220kV德婺线； 但德兴变构架左侧为备用间隔，右侧为李家间隔，线路出现交叉。根据设计变更方案 需在1#-2#之间进行两回线路换边。4、新建220kV德婺线1#-4#塔位与原
4、220kV兴李线187#-184#塔位距离非常近， 需拆除220kV兴李线187#-184#的旧线路及铁塔后方可组立新建线路铁塔及导地线展 放。5、 主要交叉跨越情况：1#-2#跨越110kV德九线，1#-2#跨越铜德大道，1#-2#跨 越10kV线路2次，380V线路1次，1#铁塔临近220kV德大U线终端塔。为确保施 工安全，需停电的线路为：220kV兴李线、110kV德九线、220kV德大U线。&现场示意图：、施工组织及施工计划为了保证此次施工安全、高效的完成，我项目部将精心组织、合理安排，充分调 动各方面的有利条件，全力以赴，确保在规定的时间里完成任务。建设单位：江西省电力公司经济技术
5、研究院监理单位：江西科能工程建设咨询监理有限公司施工单位：江西省火电建设公司1施工人员劳动组织人员岗位姓名联系电话备注现场工作负责人杨明永18677662157安全监护人谢文斌15079059436负责现场安全监护施工指挥人员余健18671515238技工15名具体分工以工作票为准民工13名3、施工任务及施工计划施工任务计划施工时间备注公路、低压线路跨越架搭设2014年6月10日前现场施工布置、机具材料准备2014年6月10日前验电、挂设接地线2014年6月11日220kV 兴李线、110kV德九线停电后220kV兴李线187#-184#导地线拆除2014年6月11日 至2014年6月14日2
6、20kV兴李线187#-184#铁塔拆除2014年6月15日 至2014年6月18日220kV德大U线停电后220kV德婺线1#-4#铁塔组立2014年6月19日 至2014年6月21日220kV德婺线1#-4#导地线展放及2#小号侧导线换边2014年6月22日 至2014年6月28日220kV兴李线接入德兴变构架2014年6月29日紧线、附件安装2014年6月30日注：由于工程不可预见因素较多，若出现恶劣天气，时间顺延三、施工方案的选择1、220kV兴李线184#-德兴变构架线路拆除1.1、 施工前，项目部专职人员办理好工作票，确认220kV兴李线、220kV德大 U线、110kV德九线已处
7、于停电状态并做好安措。1.2、 线路下方跨越架搭设合格。110kV德九线采取停电降线的方式跨越，铜德 大道采取搭设跨越架的方式跨越，10kV及以下线路采取搭设跨越架的方式跨越；具 体方案见各专项施工方案。1.3、 220kV兴李线187#为双回路终端塔SDJQ-24.0, 186#为双回路耐张塔 SDJQ-18.0, 185#为单回路直线塔 ZMD-24.0，184#为单回路拉线塔 ZV-14.5，183#为 单回路耐张杆JT3-23.5,1.4、线路拆除采取逐个耐张段单独拆除的方案，施工前在 184#大号侧、186#两 侧、187#小号侧逐相设置反向临时拉线，直线塔逐相挂放线滑车，耐张塔使用
8、绞磨逐 相松线，失去张力后拆除另一侧。2、220kV 兴李线184#-187#铁塔拆除2.1、187#终端塔两侧均存在运行线路，且距离 220kV德大U线比较近，为确保安全，铁塔拆除采用塔身附着木扒杆分解拆卸的施工方案，且需申请220kV德大U线停电；2.2、186#、185#、184#杆塔四周地形开阔，为节约停电时间，采取整体倒塔的 拆除方案。3、220kV德婺线1#-4#铁塔组立及导地线展放3.1、 待220kV兴李线184#-187#全部拆除完毕后，立即清理现场，做好1#-4#铁 塔组立施工准备。3.2、1#为双回路终端塔 SDJC-30.0, 2#为双回路转角塔 SJC1-27.0,
9、3#为双回路 直线塔SZC3-27.0, 4#为双回路终端塔 SDJC-24.0。3.2、 1#-4#铁塔组立采取内悬浮抱杆内拉线组立的施工方案，详细施工方案见杆 塔组立施工作业指导书。3.3、铁塔组立完毕并经验收合格后，开始进行导地线展放。架线采取张力架线， 1#设为牵张场，4#设为张力场。3.4、 导地线展放完毕后，1#、4#两侧挂兜底，2#进行平衡挂线，把余线全部留 至2#小号侧，以便进行2#小号侧导线换边。4、220kV德婺线2#小号侧导线换边4.1、在2#转角塔小号侧耐张串之外加挂六串导线换相耐张绝缘子串。线路挂线 时用额外的300m导线（总线长）将转角端塔两侧导线跳通，导线通过引流
10、板相连接。4.2、为使得双回路塔每两层间跳线间距足够，中横担加挂的导线换相耐张绝缘 子串与上、下横担的耐张绝缘子串错开Q2特甬塔換边安装示意图4.3、导线换边示意图:Q2转角塔单一横担换边示意图（俯视）5、220kV 兴李线接入德兴变构架5.1、1#终端塔至构架为孤立档，档距为58米，项目部决定采用人力展放的方式 展放导地线。5.2、为避免损坏变电站围墙，采用搭设简易跨越架的方式跨越。5.3、由于构架侧线路比较紧凑，相邻间隔为带电运行线路。为确保安全施工，且尽量减少在变电站场地的活动范围，采取在构架侧“软挂”的方式挂线，在1#杆塔上紧线，导地线采取“松弛挂线”的原则。5.4、受地形限制，为确保
11、安全，本档全部采取人力的方式悬挂绝缘子串及紧线， 弧垂观测完毕后，压接挂线。紧线时，采用绝缘绳控制导地线的方向，慢慢放松，确 保导地线在施工时尽量远离带电线路。四、施工步骤1、施工前的注意事项1.1施工方案的编写与安全、技术交底在施工开始前，派专职安全员及技术员去施工准备现场，结合现场实际对全体施 工人员进行宣读，并要求接受交底人员签字形成记录1.2人力组织及原材料、工器具的准备。所有工器具、材料准备齐全到位，并进行外观检查，确保无缺陷。做好天气预报的咨询工作和青苗联系事宜。1.3为尽量缩短施工时间，在220kV兴李线、110kV德九线停电前一天，必须将 所有工器具、材料（瓷瓶、导地线、金具等
12、运至施工现场。确认停电并做好安全措施 后，迅速组织人力开始施工。1.4、临近的线路不能停电时，临近电力线路工作的安全距离不得小于5米，应使用绝缘无极绳索，风力应不大于 5级，并有专人监护。2、施工流程图3、停电、验电、挂设接地线3.1首先向主管部门提出220kV兴李线、220kV德大U线和110kV德九线停电计 划申请，批复后派专人联系停电、办理工作票事宜。3.2接到停电工作命令票后，请变电站相关人员做好安措，经检查无误后，开始 验电。用检验合格的同等电压等级的验电器对220kV兴李线、220kV德大U线和110kV德九线逐相进行验电，确认线路无电压后，按工作票要求装设接地线，挂接地 线的顺
13、序为：先挂接地端，后挂导线端。3.3在规定的区域内装设安全围栏，留有安全通道，挂好警示牌，并交代所有人 活动范围不得超出该区域。3.4进入变电站场地内工作时，所有安全措施全部做好并经确认无误后，由变电 站值班人员许可工作。待工作许可后，在值班人员的带领下，进入施工场地。安排专 人监护，监护人员不得离开。同时变电站安排熟悉变电站设备运行状况的人员进行安 全监察。主要安全职责是：检查施工过程中安全措施完备；人员、机具在规定的范围 内，不发生误动、误碰运行设备现象。4、施工前的准备工作再次对现场所有工器具及人员到位情况进行检查，并确认所有安全措施无误后， 开始进行放紧线施工。4.1、绝缘子串及滑车的
14、悬挂4.1.1绝缘子在运到塔位及构架前要轻拿轻放，绝缘子安装前还应将其表面清擦 干净,并进行外观质量检查。4.1.2线路所使用的各种金具及绝缘子在安装前必须进行详细检查，其规格应符 合设计要求及产品质量标准。4.1.3金具应做外观检查，看其是否符合设计要求，有否损坏、裂纹等缺陷，如 有严禁使用。金具的镀锌层如有局部碰损、剥落或缺锌，应除锈后补刷防锈漆。4.1.4组装绝缘子串时，禁止用锉或用重锤击，以防破坏金具镀锌层。4.1.5对绝缘子的基本要求：在进行绝缘子运输中应做好防污、防损措施，在悬 挂前后做好最后的擦拭和外观检查，防止不合格的绝缘子升空。4.1.6在吊挂绝缘子串前，应检查绝缘子串弹簧销
15、是否齐全、到位、开口销是否 开口，放线滑车、转向滑车、钢丝绳扣等工器具是否正确无误。在吊挂绝缘子串或放 线滑车时，吊件的垂直下方不得有人。4.1.7绝缘子串的吊装方法见（图 1）:挂绝缘子串时应将连板等金具全部带上 用1.5钢丝绳加5t卸扣，系在绝缘子串头部的金具上，将绝缘子金具串连同放线滑 轮一同提起。4.2、导地线展放、紧线4.2.1为确保施工安全及避免触碰变电站内设备，我项目部采取构架侧软挂的方 式挂线。在构架上挂一个5T滑车，把连接有导线的耐张串挂到构架的挂线孔。4.2.2构架侧挂好后，通过人力将导地线升空，看好驰度后，划印压接。4.2.3放线通信要求1）通信联系要可靠灵敏，语言或信号
16、简短明了，重复呼叫直到对方回复收到为止。2）放线工作持续时间长，必须集中精力，坚守岗位。3）信号监视人员，应站在前后旗语能通视地点，正确传递信号，坚守岗位。5、验收、消缺所有导地线接入构架施工完毕后， 项目部安排人员进行验收，对于存在的缺陷立 即进行消除，经验收合格后，由工作负责人宣布施工完毕。6、解除所有安措6.1、经现场施工负责人再次确认所有工作施工完毕，全体人员撤离现场，且无 安全隐患后，同意解除安措。6.2、现场围栏、警示牌、场地遗留物全部清除后，拆除接地线等保护措施，具 备送电条件。7、申请送电全部施工完毕后，工作负责人确认具备送电条件，申请终止停电工作票，恢复220kV兴李线、22
17、0kV德大U线和110kV德九线具备送电条件六、安全注意事项1、认真执行国家及部颁有关安全生产的方针、政策、法规、指令，认真贯彻执行国家电网公司基建安全管理规定和电力安全工作规程（线路部分及变电部分）2009版，贯彻安全第一、预防为主、综合治理的方针，落实各级安全责任制。2、坚持站班会和安全工作票制度，责任明确，分工细致。3、施工用工器具、设备必须进行使用前的外观检查，对于起重工器具须在开工 前进行带负荷试验，并要有试验记录，记录应经试验室及安监部门验证后方可使用， 不合格者严禁使用，其它机具须进行工程开工前检查。4、进入施工现场必须正确佩带安全帽，系好帽带，登高作业人员必须持有高空 作业合格
18、证，工作时必须穿软底鞋、系好安全带及二防。高空和地面传递工器具、材 料必须用传递绳，严禁抛扔，地面工作人员应站在安全位置。5、导地线升空作业时，应慢速收紧，导地线一经升空后严禁松落。&加强对临时工的安全教育，并制定严格的劳动纪律，工作时必须由职工带领， 临时工不能单独进行作业。7、施工过程中随时检查安全措施是否完备；人员、机具是否在规定的范围内 不得发生误动、误碰运行设备现象。8、工作票所列安全措施必须完备正确，对工作的全部安全风险点都应有相应措 施。施工作业中对带电设备距离近的危险部位要安排专人监护。9、工作结束后，人员全部撤离现场，工作负责人把工作票交变电站值班员并汇报工作进展情况；值班员
19、向工作负责人交代清楚设备运行对施工的要求，并经双方核对安全措施无误后，工作负责人带领工作班成员进入施工现场。10、1#终端塔旁的220kV德大U线和220kV德香线均为带电状态，拆旧和新建 线路施工时，必须确保大于5米的安全距离，所有机械、设备必须可靠接地，并安排 专人塔下安全监护。11、 在1#终端塔上作业时，属于临近带电体作业，施工人员必须确保5米的安 全距离，挂好个人保安线、接地线，确保人身、设备安全。12、吊起或向下放落工具、材料等物体时，应使用绝缘无极绳圈传递。13、放线或紧线时，应采取措施防止导线或地线由于摆（跳）动或其他原因而与 带电导线接近至危险距离以内，必须采用绝缘绳索控制。
20、14、挂线时必须将耐张绝缘子串两端金具用临时接地线短接，防止感应电伤人。七、环境管理及文明施工1、进入施工现场必须正确戴安全帽、穿工作服，要求着装统一；2、在施工场地内禁止吸烟，并不得翻越围墙。3、在带电线路附近施工时，要设定警戒区，设立警示牌。4、 施工完毕后现场要清理干净，确保做到“工完、料尽、场地清”。5、严格遵守变电站和运行单位的规定，服从变电站值班人员和运行单位监督人 员的管理附件一：危险源清单及控制措施序号作业活动危险因素可能导致的事 故现有控制措施及其有效性备注1高空作业用工具和材料放在袋内或用绳索绑 牢，上下传递未用绳索吊送，乱抛仍物体打击加强教育和督查2进入施工现场进入施工区
21、人员未正确佩带安全帽其他伤害加强教育和督查3受力工具器以小代大其他伤害施工前专人检查4施工范围未进行两端接地触电伤害安全工作票及安全交底5受力钢丝绳的内角侧有人物体打击加强教育和督查6地锚马槽方向错误物体打击专门的施工安全技术措施7地锚埋深不够物体打击专门的施工安全技术措施8绞磨对杆塔距离不够机诫伤害专门的施工安全技术措施9张力场、牵引场 现场布置准备绞磨机上牵引绳缠绕方式不对机诫伤害专门的施工安全技术措施10放线金具及滑车脱落其他伤害施工前专人检查11分裂导线放紧线过程张力不均匀其他伤害:专门的施工安全技术措施12挂线时过牵引其他伤害专门的施工安全技术措施13受力锚桩跑桩人员伤害专门的施工安
22、全技术措施14受力锚桩以小代大人员伤害:专门的施工安全技术措施15挂线人员用手指找螺帽孔人员伤害加强教育和督查16紧线挂线时扳手或榔头未做铁丝钩或绳扣人员伤害施工前专人检查17挂线时连接螺丝等未用工具包装放人员伤害:加强教育和督查18切割导地线时线头未扎牢物体打击安全工作票及安全交底19压接顶盖未旋转到位就开始压接物体打击安全工作票及安全交底20手指伸入压模内机械伤害加强教育和督查21机械使用紧线时人站在导地线内侧物体打击安全工作票及安全交底序号作业活动危险因素可能导致的事 故现有控制措施及其有效性备注22牵引机、张力机前方有人其他伤害安全工作票及安全交底23卸扣受力部位不正确机械伤害安全检杳
23、24牵引绳、钢丝绳规格混用起重伤害安全工作票及安全交底26附件安装时提升工具失效起重伤害施工前专人检查27高处作业工器具钳套不正确佩带物体打击安全检杳28高处悬挂物因悬挂不稳而坠落物体打击安全工作票及安全交底29咼处上下交叉作业物体打击专门的施工安全技术措施30铁塔脚钉爬梯螺丝松脱没有检查高空坠落P安全检杳31高空作业上下传递物品没使用绳子传递高空坠落加强教育和督查32安全带没定期检测、实验高空坠落施工前专人检查33沿单根构件上爬或下滑高空坠落:安全工作票及安全交底34高处作业时变动工作点无安全措施高空坠落安全工作票及安全交底35登高作业完毕未及时清理周围物件高空坠落施工前专人检查36冒雨或大
24、风天气进仃咼空作业高空坠落r安全工作票及安全交底37变电站场地内作 业在设备上工作触电安全工作票及安全交底38在设备上工作触电安全工作票及安全交底39人员工作中与带电设备的安全距离不够触电施工前专人检查40工作范围内未装设遮拦或悬挂标示牌触电施工前专人检查序号作业活动危险因素可能导致的事 故现有控制措施及其有效性备注41临近带电体作业离带电线路距离达不到安全要求触电若停电困难，必须编制特殊的 安全技术措施，经企业总工批 准，并征得运行单位同意，按 规定办理退重合闸等手续，施 工期间应请运行单位派人现场 监督。在带电线路附近施工时， 要设定警戒区，设立警示牌， 并制定安全补充措施，经项目 部专职
25、工程师批准后执行。挂线时耐张绝缘子串不安装临时接地线触电挂线时必须将耐张绝缘子串两 端金具用临时接地线短接，防 止感应电伤人。展放的导引绳直接从带电线路下方穿过而未 采取任何措施触电展放的导引绳不得从带电线路 下方穿过，若要穿过时，必须 米取可靠的压线措施和二道保 险。放线过程中绞磨机无接地措施触电张、牵机两端应设接地滑车， 跨越带电线路的两侧放线滑车 应可靠接地。放导引绳、紧导地线时，在中断信号情况下 继续牵引起重伤害 其他伤害放紧线中如各塔号有一处中断 信号，指挥员应立即下令停止 牵引并查明原因，在全线路通 信畅通后方可继续施工。序号作业活动危险因素可能导致的事 故现有控制措施及其有效性备注42附件安装新建线路和带电运行线路长距离平行（平行 距离在100M以内），在附件安装前，未增设 临时接地线。触电新建线路和带电运行线路长距 离平行时，在新建线路上将产 生高达上千伏的感应电压，为 了防止感应电伤人，首先必须 在附件安装作业区间两端装设 保安接地线外，还应在作业点 两侧增设接地线。导地线附件安装完成后，人员未撤离导地线 前即拆除临时接地线触电导地线附件安装完成后，作业 人员未从导地线上全部撤离 前，严禁拆除临时接地线。附 件（包括跳线）待全部安装完 毕后，也应保留部分接地线并 做好记录，竣工验收后方可拆 除。
