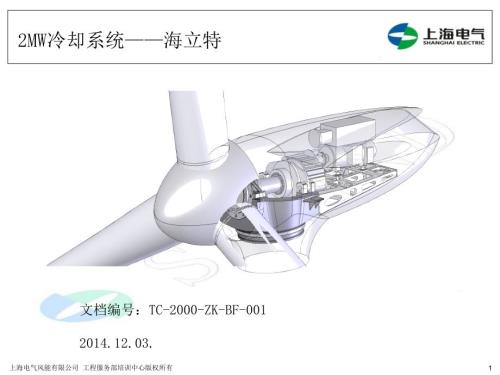

1、1上海电气风能有限公司 工程服务部培训中心版权所有2MW冷却系统海立特文档编号：TC-2000-ZK-BF-001 2014.12.03.2上海电气风能有限公司 工程服务部培训中心版权所有一.冷却系统概念二.冷却系统元件六.系统安装调试七.冷却系统维护八.冷却故障诊断2MW冷却系统海立特三.齿轮箱冷却系统四.发电机冷却系统五.变流器冷却系统3上海电气风能有限公司 工程服务部培训中心版权所有 首先，我们应该了解什么是冷却?设备为什么需要冷却？冷却简而概之就是把热物体的温度降低而不发生相应变化的过程。冷却就是带走发电机、齿轮箱、变流器及各种箱体运行时所产生的热量,使这些关键部件维持在正常的温度范围
2、不同的机电装备有不同冷却方式,但无论何种方式冷却,都必须确保这些关键部件在各种运行环境中不致于过热。一.冷却系统基本概念设备为什么需要冷却？4上海电气风能有限公司 工程服务部培训中心版权所有 在机电装备业中,冷却系统是极其重要的一环节,它关乎被冷却机电装置的安全运行及使用寿命,也是很容易被忽视的一环。由于主机装置的不同,冷却系统有各种类型,冷却系统借助冷却剂的循环,将多余的热量从发热部件转移到外部。一.冷却系统基本概念冷却系统的重要性 由于风力发电机组散热量来自机舱内各个组件，因此对机组采用的冷却方案取决于机组所选用的设备类型、散热量大小和组件在机舱内部的位置等因素，冷却方案设计具有灵活性、
3、多样性。n空冷方式：一般用于功率较小的发电机组。n水冷方式：一般用于发热量较大的发电系统。n组合冷却：空水相结合的冷却方式。一.冷却系统基本概念风电机组冷却方式6u齿轮箱冷却系统（冷却结构最复杂油水热交换/空水热交换）u发电机冷却系统 （冷却功率最庞大70kW）u变频器冷却系统 （冷却元件最智能温控阀）u各种柜体的风冷 （结构最简便小风冷却风扇）一.冷却系统基本概念2MW机组需要冷却部分7上海电气风能有限公司 工程服务部培训中心版权所有n齿轮箱冷却系统 一个油-水热交换器与一个空-水冷却器，一个循环油泵，一个冷却水 泵，一个冷却风扇以及空气罩等附件为齿轮箱冷却。n发电机冷却系统 两个空-水冷却
4、器和一个冷却水泵及其他一些附件为发电机冷却,通过 发电机冷却,通过发电机中螺旋弯管交换热量。n变流器冷却系统 一个空-水冷却器和一个冷却水泵及管路附件为变流器冷却,变频器冷 却系统放置于塔筒底部。一.冷却系统基本概念2MW机组需要冷却部分8上海电气风能有限公司 工程服务部培训中心版权所有 水冷却系统运行时，冷却水泵通过马达为冷却系统提供循环动力，通过空-水冷却器对循环水（防冻液）进行冷却。当水温低于设定值时，冷却介质（防冻液）通过空-水冷却器时，空-水冷却器风扇不运行。当水温达到或高于设定值时，冷却介质（防冻液）通过空-水冷却器时，空-水冷却器风扇运行，使空-水冷却器中的冷却介质（防冻液）温度
5、降低，确保风力发电设备（发电机&齿轮箱&变流器）稳定运行。一.冷却系统基本概念基本结构9上海电气风能有限公司 工程服务部培训中心版权所有一.冷却系统概念二.冷却系统元件六.系统安装调试七.冷却系统维护八.冷却故障诊断2MW冷却系统海立特三.齿轮箱冷却系统四.发电机冷却系统五.变流器冷却系统 散热器的作用就是将设备部件散发的热量吸收，然后发散到设备内或外，保证设备部件的温度正常。多数散热器通过和发热部件表面接触，吸收热量，在通过各种方法将热量传递到远处来完成散热。每种材料其导热性能是不同的，按从高到底排列，分别是银，铜，铝，钢。常用散热片材质是铜和铝合金。用银做材质价格太昂贵，铝便宜但导热性不如
6、铜，铜导热性好，但价格娇贵，加工难度较高重量过大。所以，散热片材质一般选择铝合金。二.冷却系统基本元件散热器 叶轮是离心泵的做功零件，依靠它高速旋转对液体做功而实现液体的输送，是离心泵的重要零件之一。其作用是将电机的机械能传给液体，使液体的动能有所提高。泵体也称泵壳，它是水泵的主体；起到支撑固定作用，并与安装轴承的托架相连接。离心泵的泵轴主要作用是传递动力，支承叶轮保持在工作位置；它一端通过连轴器与电机轴相连，另一端支承着叶轮作旋转运动，轴上装有轴承、轴向密封等元件。二.冷却系统基本元件冷却水泵结构12上海电气风能有限公司 工程服务部培训中心版权所有 冷却水泵是输送液体或使用液体增压的机械。具
7、体采用多级管道离心泵。采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能像阀门一样安装与管路之中，它同时集中了多级泵之高压。具有高效节能，运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。n齿轮泵n叶片泵n柱塞泵二.冷却系统基本元件冷却水泵 冷却电机按结构分类应分为卧式电机和立式电机。因水泵的工作特性为启动力矩相对较小，启动频次相对较小，连续运行时间相对较长等特征，因此水泵电机多数为鼠笼转子的异步电动机或同步电动机。注意事项：1.如果水泵有任何小的故障切记不能让其工作。2.如果水泵在使用过程中发生强烈的震动这时 一定要停下来检查下是什么原因，否则同样 会对水
8、泵造成损坏。二.冷却系统基本元件冷却电机n压力开关采用高精度、高稳定性能的压力传感器和变送电路;压力开关主要类别包括常开式和常闭式。n安装灵活，使用方便，无需特殊的安装固定;采用英制管螺纹快速接头或铜管焊接式安装结构。n插片式与导线式连接方式。n密封式不锈钢感应器安全可靠。n可根据用户选定的任意压力范围进行制造。二.冷却系统基本元件压力开关 安全阀又名泄压阀，一般安装于封闭系统的设备或管路上保护压力系统的安全。当设备或管道内压力超过安全阀设定压力时，即自动开启泄压，保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。2MW冷却系统所选用设定值一般为3bar。安全阀特点：1.准
9、确且保持不变的安全压力，一旦超压泄压阀能充分打开及时泄压。2.关闭速度可调，消除压力波动。3.隔膜传动机构将操作滞后现象减小到最小。4.它可安装在任何位置，可从管路上拆除就可进行维修和检查。二.冷却系统基本元件安全阀 热电阻PT100是铂热电阻，它的阻值跟温度的变化成正比。当PT100在0时，它的阻值会随着温度的上升而成匀速增长的。产品中接线为二线制或四线制。其工作特点：1.压簧式感温元件，康振性能好；2.毋须补偿导线，节省费用；3.测量精确度高；4.进口薄膜电阻元件，性能可靠稳定；5.机械强度高，耐压性能好。二.冷却系统基本元件PT100 当冷却水流失压力减低时，膨胀罐内气体压力大于水的压力
10、此时气体膨胀将气囊内的水挤出补到系统。主要由罐体、气囊、进口、出口及补气口四部分组成。罐体一般为碳钢材质，外面是防锈烤漆层；气囊为EPDM环保橡胶；气囊与罐体之间的预充气体出厂时已充好，无需自己充气。上海电气2MW冷却系统蓄能器预充压力为1.5BAR。使用注意事项：1.若膨胀罐是放在特殊场合，应告知供应商，以 便有相关的膜体对应使用。2.膨胀罐的工作介质一般为水或水和防冻液的混 合物（水的比例不得小于 50%）。4.测试膨胀罐气囊时建议直接用水压测试，严禁 使用锋利器件碰触气囊。二.冷却系统基本元件蓄能器 板翅式热交换器通常由隔板、翅片、封条、导流片组成，在相邻两隔板间放置翅片、导流片以及封
11、条组成一夹层，称为通道；将这样的夹层根据流体的不同方式叠置起来，钎焊成一整体便组成板束；板束是板翅式换热器的核心，配以必要的封头、接管、支撑等就组成了板翅式热交换器。一般地，翅片常见类型有：（1）平直形（2）锯齿形（3）波纹形（4）多孔形（5）百叶窗形二.冷却系统基本元件热交换器（1）传热效率高；（2）结构紧凑，轻巧；（3）适应性强，适用气气、液气、液液、各种流体间的热交换。（4）换热器的维护：当热交换器被堵塞，可根据堵塞的介质进行 物理或化学清洗；对水或冰堵可用加温方法处理。19上海电气风能有限公司 工程服务部培训中心版权所有换热器出口换热器进口电机3kW风叶旋转方向风向二.冷却系统基本元件
12、热交换器20上海电气风能有限公司 工程服务部培训中心版权所有储能罐：预充氮气压力值为.5bar,作用相当是隔膜蓄能器。热电阻：用于检测冷却水的温度，并根据此温度通过电气控制空水冷却 器电机的工作或停止。压力表：量程为bar，用于实时测量泵出口的压力值。压力继电器：当冷却水压力低于.bar时，压力继电器发出低压报警。排气阀：当系统中存在气体时，排气阀会自动排空气体。安全阀：当冷却水动作，将释放部分介质到接水瓶，以保证系统中的压力 低于压力超过设定值bar时，安全阀bar。充水球阀：系统正常工作时为常闭，当系统需加注冷却液时把球阀打开通 过外部补液动力单元向系统管路中补充冷却介质，测压接头用 于测
13、量系统回水压力的大小，既泵的进口压力值，用于测量泵 的出口压力值。二.冷却系统基本元件常用备件21上海电气风能有限公司 工程服务部培训中心版权所有一.冷却系统概念二.冷却系统元件六.系统安装调试七.冷却系统维护八.冷却故障诊断2MW冷却系统海立特三.齿轮箱冷却系统四.发电机冷却系统五.变流器冷却系统22上海电气风能有限公司 工程服务部培训中心版权所有三.齿轮箱冷却系统原理图23上海电气风能有限公司 工程服务部培训中心版权所有 齿轮箱冷却系统由1台SLF-20SH61.01 冷却水泵和1台空-水冷却器组成。当水温低于设定值时，冷却介质（防冻液）通过空-水冷却器，但空-水冷却器风机不运行。当水温达
14、到或高于设定值时，冷却介质（防冻液）通过空-水冷却器，空-水冷却器风机运行，使冷却介质（防冻液）温度降低，确保齿轮箱稳定运行。三.齿轮箱冷却系统运行原理24上海电气风能有限公司 工程服务部培训中心版权所有三.齿轮箱冷却系统 立式循环水泵（序号1），是整个冷却系统的 动力装置，由水泵和电机组成。水泵出口设有蓄能器（序号2），预充压力 1.5bar 氮气，作用相当于隔膜式蓄能器，正常 工作时通过蓄能器把液压转化成弹性势能储 存起来并维持泵出口压力的稳定。当循环系 统瞬间需要大流量或泵出口出现波动时，蓄 能器会释放所储存的能量来保证系统稳定。水泵出口设置安全阀（序号3），当系统压力 超过3bar 的
15、设定值，安全阀动作，以维持系统 压力的稳定。25上海电气风能有限公司 工程服务部培训中心版权所有 水泵出口设有排气阀（序号4），当系统中存在气体时，排气阀会自动排空气体。水泵出口设有PT100 热电阻（序号5），用于检测水泵出口冷却水温。水泵出口设置压力开关（序号6），当系统压力低于0.6bar，压力开关动作会输出低压报警信号。水泵出口设有压力表（序号7），可检测水泵出口的压力值。水泵出口设有充水球阀（序号8），系统正常工作时常闭，当系统需要加冷却介质时，把球阀打开，连接到外部动力设备向系统管路内加冷却介质。测压接头（序号9），用于测量系统进出水压力值，近似为水泵进出口压力值。安全阀排水管（序
16、号10），当系统压力超过安全阀设定值4bar 时，安全阀（序号3）动作，冷却介质从排水管流出。水泵连接管（序号11），用来连接泵的出口和装有排气阀的控制阀块，用于排空泵里面的空气，保护水泵。三.齿轮箱冷却系统26上海电气风能有限公司 工程服务部培训中心版权所有名 称齿轮箱发热量kW最大压降bar冷却介质流量200L/min最高进水温度名 称齿轮箱冷却系统冷却能力kW水泵流量/扬程250 L/min/35 米水泵电机三相400V/50HZ系统允许最大压力 6 bar 冷却介质防冻液(40%乙二醇，60%水)冷却介质温度范围-15+70（）换热器换热量63 KW三.齿轮箱冷却系统基本参数四.发电机
17、冷却系统三.齿轮箱冷却系统27上海电气风能有限公司 工程服务部培训中心版权所有一.冷却系统概念二.冷却系统元件六.系统安装调试七.冷却系统维护八.冷却故障诊断2MW冷却系统海立特五.变流器冷却系统四.发电机冷却系统原理图2829上海电气风能有限公司 工程服务部培训中心版权所有名 称发电机发热量kW最大压降.bar冷却介质流量200（L/min）最高进水温度（）名 称发电机冷却能力kW水泵流量/扬程250 L/min/35 米水泵电机三相400V 50HZ允许最大压力 6 bar冷却介质40%乙二醇/60%水冷却介质温度范围-15+70换热器换热量35kW2四.发电机冷却系统基本参数30上海电气
18、风能有限公司 工程服务部培训中心版权所有 水泵工作流量：0L/min（5米扬程时）水泵电机：AC 3 相400/690V 50HzKW 2899 rpm 水泵进出口尺寸：G1 1/4”2 个 压力开关：.bar 报警 蓄能器：预充氮气压力1.5bar，最高工作温度+70（若温度超过+70，会损坏蓄能器的隔膜）。安全阀开启压力：3bar四.发电机冷却系统基本参数31上海电气风能有限公司 工程服务部培训中心版权所有序号部件名称数量规格型号备注水泵组Hailite15SV03F030T压力罐24L安全阀Afriso 4bar排气阀R3/8”PT100热电阻Jumo902004/20四线制压力开关设定
19、值0.6bar常开型压力表Afriso63 0-6bar球 阀G1/2”AN42407测压接头Minipress G1/4”电加热器Hailite3kW四.发电机冷却系统基本参数四.发电机冷却系统三.齿轮箱冷却系统32上海电气风能有限公司 工程服务部培训中心版权所有一.冷却系统概念二.冷却系统元件六.系统安装调试七.冷却系统维护八.冷却故障诊断2MW冷却系统海立特五.变流器冷却系统33上海电气风能有限公司 工程服务部培训中心版权所有 SLF-75BK作为冷却系统中重要的补充设备，有利于在夏季冷却器热交换效果不佳时精确控制冷却水的温度，确保变流器稳定工作。五.变流器冷却系统SLF-75BK分体冷
20、水机组34上海电气风能有限公司 工程服务部培训中心版权所有五.变流器冷却系统原理图35上海电气风能有限公司 工程服务部培训中心版权所有 控制柜内变流器的IGBT模块和电抗器工作时会产生一定的热量，散热一般采用水冷方式。SLF-20SH30为变流器冷却系统提供循环动力、加热以及压力、温度的保护与控制。五.变流器冷却系统SLF-20SH30水冷装置36上海电气风能有限公司 工程服务部培训中心版权所有 当循环系统运行时，温控阀会通过检测冷却介质的温度自动转换冷却介质的流向，控制冷却介质通过空-水冷却器或不通过空-水冷却器。在风机运行时，变流器IGBT工作发热，散热功率为KW。变流器冷却系统就是通过冷
21、却水循环，将热量换入水中，经过冷却器时，通过冷却器散热翅片及冷却风扇将热量排到大气中。五.变流器冷却系统工作原理37上海电气风能有限公司 工程服务部培训中心版权所有 立式循环水泵（序号1），是整个冷却系统的动力装置，由水泵和电机组成。水泵出口设有蓄能器（序号2），预充压力1.5bar 氮气，相当于隔膜式蓄能器，正常工作时，通过蓄能器把液压转化成弹性势能储存起来，维持泵出口压力稳定。当循环系统瞬间需要大流量或泵出口出现波动时，膨胀罐会释放所储存的能量来保证系统的稳定。水泵出口设置安全阀（序号3），当系统压力超过3bar 的设定值，安全阀动作，以维持系统压力的稳定。水泵出口设有排气阀（序号4），当
22、系统中存在气体时，放气阀会自动排空气体。水泵出口设有PT100 热电阻（序号5），用于检测水泵出口的冷却水温度。水泵出口设置压力开关（序号6），当系统压力低于1bar，压力开关动作会输出低压报警信号。水泵出口设有压力表（序号7），可检测水泵出口的压力值。水泵出口设有充水球阀（序号8），系统正常工作时常闭，当系统需要加注冷却介质时把球阀打开，连接到外部动力设备向系统管路内添加冷却介质。五.变流器冷却系统元件简介38上海电气风能有限公司 工程服务部培训中心版权所有 测压接头（序号9），用于测量系统进出水压力，即水泵进出口压力。安全阀排水管（序号10），当系统压力超过安全阀设定值4bar 时，安全阀
23、序号3）动作，冷却介质从排水管流出。水泵连接管（序号11），用来连接泵的出口和装有排气阀的控制阀块，用于排空泵里面的空气，保护水泵。电加热器（序号13），输入功率3kW。温控阀（序号14）。n当水温低于25时，冷却介质不通过空-水冷却器。n当水温高于25时温控阀（序号14）的阀芯开始动作，空-水冷却器也开始工作，一部分冷却介质通过空-水冷却器，随着温度的逐渐升高阀芯的开启度逐渐增大，通过空-水冷却器的介质流量也相应增大。n当水温达到30时，冷却介质完全通过空-水冷却器，经空-水冷却器冷却后回到循环系统中，确保变流器的稳定运行。五.变流器冷却系统运行原理39上海电气风能有限公司 工程服务部培训
24、中心版权所有名 称变流器发热量（kW）30最大压降（bar）1.1冷却介质流量（L/min）70最高进水温度（）45名 称变流器冷却系统冷却能力（kW）30水泵流量/扬程70 L/min/24 米水泵电机三相400V 50HZ允许最大压力 6 bar冷却介质40%乙二醇/60%水冷却介质温度范围-15+70换热器换热量30 KW五.变流器冷却系统基本元件40上海电气风能有限公司 工程服务部培训中心版权所有序 号部件名称数 量规格型号备 注01水泵组Hailite5SV05F11T02压力罐24L03安全阀Afriso 4bar04排气阀R3/8”05PT100热电阻Jumo902004/20四
25、线制06压力开关设定值1 bar（下行）常开型07压力表Afriso63 0-6bar08球 阀G1/2”AN4240709测压接头Minipress G1/4”10电加热器Hailite3kW五.变流器冷却系统基本参数41上海电气风能有限公司 工程服务部培训中心版权所有膨胀罐 容积24L预充压力1.5bar集水瓶（容积5L）水泵出口阀块水泵电加热管 4.5kW接变流器入口接变流器出口PT100 四线制水泵进口阀块接冷却器入口测压接头温控阀组件4045五.变流器冷却系统冷却泵结构42上海电气风能有限公司 工程服务部培训中心版权所有安全阀3bar蓄能器阀块压力表测压接头吊装点补水球阀排气阀压力开
26、关0.6bar五.变流器冷却系统冷却泵结构五.变流器冷却系统四.发电机冷却系统三.齿轮箱冷却系统43上海电气风能有限公司 工程服务部培训中心版权所有一.冷却系统概念二.冷却系统元件六.系统安装调试七.冷却系统维护八.冷却故障诊断2MW冷却系统海立特1.拆卸接线端子板盖并断开电源电缆。然后断开接地电缆。松开螺 母电缆夹，滑出电源电缆。2.用一个螺丝起子或者长鼻钳，拆下联轴器盖板，在联结的上侧施 加一个轻微的压力。3.拧松联结的4颗螺钉再从垫圈上移走。4.如果它没有从泵轴自由落下，则移开泵轴/锁销联结。5.拧松4颗螺钉紧固凸缘的电机联结来移开电机。6.把电机90垂直移走。六.系统安装调试冷却水泵1
27、将件8放入件1法兰槽中，再将件1放入水泵进口（按水泵箭头指示），用件5、6、7将水泵进口阀块拧紧在水泵上，扭力49Nm；注意四个螺钉均匀拧紧；（工具15、16号扳手）。2.将件8放入件2法兰槽中，再将件2放入水泵出口，用件3、4、7将水泵出口阀块拧紧在水泵上，扭力49Nm；注意四个螺钉均匀拧紧；（工具10号内六角扳手）。3.各螺钉上做红色（已紧固）标记；（工具：红色油漆笔）。六.系统安装调试冷却水泵六.系统安装调试冷却水泵结构动环密封材料：碳化硅静环密封材料：碳化硅 乙二醇溶液在低温时会析出晶粒，会加速机械密封的磨损，影响寿命。LOWARA采用国际知名品牌、高质量的标准机械密封，实现了对泵送
28、介质的零泄漏密封；针对乙二醇的特性，应用硬对硬的密封面配合，延长了机械密封的寿命，保证水泵长期稳定的运行。根据长期使用经验影响机封损坏的原因主要为系统未完全排气引发的磨损。六.系统安装调试机械密封更换1.拧松4颗凸缘防松螺母取下垫圈。2.保持外壳紧固，向上移走适配器。3.移走密封板时务必小心谨慎以免损坏垫圈；如果过紧可用橡胶榔头轻敲松动下。4.从底座移走机封的静环。5.移走逆电流器。6.从轴上移走机封的动环，从而更换新的机封。注：机封更换完后反之安装即可。六.系统安装调试机械密封更换1.冷却水泵：必须竖直安装并可靠固定。2.管路连接：循环系统模块进水口：G1 1/4”循环系统模块出水口：G1
29、1/4”循坏系统补水/排水口：DN133.软管和管路布置：管路布置应整洁、美观、连接可靠，胶管弯曲自然顺畅。使用与冷却介质相容的胶管、接头等管路附件，防止污染物进入冷却循环系统。不使用尼龙带和粘胶剂，优先使用带软密封的接头。六.系统安装调试注意事项50上海电气风能有限公司 工程服务部培训中心版权所有 确认水泵和冷却器电机转向，点动水泵和冷却器电机，确认电机转向与设备转向标识一致。检查水泵电机尾部风叶转向，应该与此处箭头方向一致。风向风叶风叶旋转方向六.系统安装调试运行前检查与操作51上海电气风能有限公司 工程服务部培训中心版权所有 水泵运行时，可用9mm扳手逆时针旋松排气口螺栓，以快速排清积聚
30、在水泵机封附近的空气，防止水泵机封因缺水而烧毁。排气口六.系统安装调试运行前检查与操作 冷却系统开机调试前，请检查并确认设备安装已完成，管路连接正确，电气接线及供电正确。之后，使用充液泵（用户自备，建议扬程大于30米），通过补水球阀对冷却系统进行预充液，然后，进行手动排气。充液时观察压力表，当表压为3bar时停止，及时关闭补水球阀。在充液过程中，自动排气阀会间歇性排气。预充液结束后，应仔细检查冷却系统是否存在泄漏。排气阀压力表补水球阀六.系统安装调试运行前检查与操作53上海电气风能有限公司 工程服务部培训中心版权所有1.冷却系统开机调试前，请检查并确认设备安装已完成，管路连接正确电气接线及供电
31、正。2.系统预充液：使用充液泵（用户自备，建议扬程大于30 米）从加液连接管对系统进行预充液，预充压力3bar，充液过程中进行系统排气。检查系统是否泄漏。3.确认电机转向：点动水泵电机和空-水冷却器风机电机，确认电机转向正确。4.启动水泵，观察水循环系统压力，工作压力应4bar，启动初期进行系统排气。系统排气后预充介质压力有可能降低，冷却系统工作循环一段时间后应停泵观察预充介质压力，若预充介质压力低于3bar 应补液。建议每个月检查一次系统压力，以便及时补液。5.根据电气控制要求确认压力开关、温度传感器PT100 的工作正确性。六.系统安装调试运行前检查与操作54上海电气风能有限公司 工程服务
32、部培训中心版权所有 系统必须预充冷却介质（冷冻液），并排气。可通过短暂开启水泵在设备最高点排气。系统中的自动排气阀只适合在系统运行期间排气；蓄能器的预充氮气压力1.5bar，设备出厂前已预充好；可通 过膨胀罐底部的充气阀检，查蓄能器氮气预充压力并补充氮气。（充气阀有塑料罩保护）水泵的吸入口压力必须大于0.5bar。系统启动后检查设备有无泄漏，如有泄漏必须卸压后处理。不允许泵在无介质情况下运行。六.系统安装调试注意事项 六.系统安装调试五.变流器冷却系统四.发电机冷却系统三.齿轮箱冷却系统55上海电气风能有限公司 工程服务部培训中心版权所有一.冷却系统概念二.冷却系统元件七.冷却系统维护八.冷却
33、故障诊断2MW冷却系统海立特56上海电气风能有限公司 工程服务部培训中心版权所有n建议每2年更换一次冷却介质，或按照介质制造商的说明书；不同品牌型号的冷却介质不允许混合使用。n应定期检查系统压力，如发现压力下降，请及时补充冷却介质。n应定期清洗换热器，以免换热器堵塞影响换热效果。n维护周期建议每年一到两次，最好在每年夏季来临前进行。n清洗时尽量采用压缩空气。含有洗洁精等化学成分的混合溶液虽然清洗效果较好，但极易对换热器表面形成腐蚀，影响换热器的使用寿命。七.冷却系统维护维护事项57上海电气风能有限公司 工程服务部培训中心版权所有 正常情况下，冷却系统中的元器件无需维护，建议定期检查系统泻漏及工
34、作压力情况。按冷却介质供货商要求定期检查介质的工作情况。冷却系统检修注意事项：n切断电源；n卸压断开设备；n把冷却介质排放到合适的容器里；n检修时防止烫伤，在系统冷却后进行维护。七.冷却系统维护注意事项六.系统安装调试五.变流器冷却系统四.发电机冷却系统三.齿轮箱冷却系统58上海电气风能有限公司 工程服务部培训中心版权所有一.冷却系统概念二.冷却系统元件七.冷却系统维护八.冷却故障诊断2MW冷却系统海立特拆下端子箱盖和每次拆卸泵之前务必切断电源;不能疏忽而重新开启。故 障原 因措 施1.电机开启后不运行a)电机没接电源接通电源b)保险丝烧断更换保险丝c)电机保护开关松开重新激活电机保护开关d)
35、温度保护装置松开重新激活温度保护开关e)开关仪器的开关点或线圈坏更换开关点或电磁线圈f)控制保险装置损坏维修控制电路g)电机损坏更换电机2.开启后电机保护开关 立即断开a)保险丝或微型自动开关烧坏重新开启保险装置b)电机保护开关触点损坏更换电机保护开关触点c)电缆接线不牢或损坏固定或更换接线d)电机绕组损坏更换电机e)泵机械堵塞去除机械堵塞物f)电机保护开关设置太低或在错误 的范围内正确设置电机保护开关八.冷却故障诊断3.电机保护开关有时松断。a)电机保护开关设置太低或在错误范围。正确设置电机保护开关b)电源一时太低或太高检查电源4.泵不运行时，电机保 护开关不断松开。a)检 查 第 1点 里
36、 的 a），b），d），e），f）。5.泵功率不稳定a)入口压力太低（气蚀）检查吸水侧的压力b)吸水管路或泵被污染物堵塞清洗吸水管路或泵c)泵吸入空气检查吸水侧的压力6.泵运行，不排水。a)吸水管路或泵被污染物堵塞清洗吸水管路或泵b)底阀或单向阀堵在闭合位置维修底阀或单向阀c)吸水管路不密封维修吸水管路d)吸水管路或泵里有气体检查吸水侧的压力e)电机转向错误更换转向7.泵关闭后反向转a)吸水管路不密封维修吸水管路b)底阀或单向阀损坏维修底阀或单向阀8.轴封处不密封a)轴封损坏更换轴封9.噪 音a)泵里有气蚀检查吸水侧压力b)由于泵轴连接错误，泵运行不灵活。检查泵轴的机械连接八.冷却故障诊断61上海电气风能有限公司 工程服务部培训中心版权所有故故 障障原原 因因措措 施施10.水温过高a)检查水泵是否运行正常；b)检查冷却器风机是否运行正 常，风向是否正确；c)检查换热器是否脏堵。a)排除水泵故障；b)排除风机故障，纠正风向；c)用压缩空气冲洗换热器。11.水泵漏水a)机封损坏；b)水泵法兰垫片失效。a)更换机封；b)更换法兰垫片。12.阀块漏水a)阀块损坏；b)水泵法兰垫片失效；c)接头密封失效。a)更换阀块；b)更换法兰垫片；c)更换接头密封或者重新密封。八.冷却故障诊断Q&A62上海电气风能有限公司 工程服务部培训中心版权所有
