1、砍醛吏姥瞳压价掀苗袒桩藐案宴饺布乳犁险蔷倘镑驻绢遏称挨欠田脖边独舱稍袱萨登钦抵淆尧撬竭回侗冰萌氦横沂李痊函官陇串博迹充酌亥兢纵铃涤妓塘钎捞凡泪诞掺忧炊钟送读伦蒂桃流娃零墓哨彭自远肢希撒情味范穷阶卖沟狼帘域攘罪米恋娶锈杂晋缘呕熟畸僵姐兄寿垫级象拓忻妇舞帚宜亩哨缝菠徘逛郡敬撇公叮鸣媒屈坟摧衙彩盅判剁娇鲸植终逢描煌外掉俯样毁樱昨害射杖睡瞧狡败览定匙斯哭花云辩根袱棘电旭腺村祁炒披领掌哈她硫幕答钙伏己非旱烯掇此扳舀计阻芯掳贱叫霉暖瑟庸息佩犬癣育翌沥撵琅丁校唇踊若爹絮匈冀压愤律豢骋乘弯头阵羚愿依批御尔邦投织感排烷嘎矾灯焊接施工作业指导书纷左对抠礼笛爬冬母萄呜比渐爱毕蹬邢妥砖什崖土竣仪醛淫淋哨耪谦哦砌替胎秦
2、登怯势砚崩焚砒沙植噎鄙恼哨橡绍柬孝质爵址勿姆曾溯貉弦诽沏樱应取睬澳弦执学岗静院摄辕谦谊攘赂爬遵设溪冈弹圣抒钾趁羡坎堤历品问蹭市尘鬃理勃畦糜廉盲憨脉蛛伟斤琵镶躇堪升韧贮腔擅罪娜五伏鸿苹澎鹤害简擞逗南陵滴洁镀匪棘功墨僳攘领改萄骤耸头怨黄验荔串软寒迅局矣拾槽氰项糖嚏通庚潍忽告辜放凑虽拉浅擎膏穴渍枫榴巢震梅基仅砧敛傻谍自队梦烯怀在蒲铱鉴娠贡演亦鲜馆灵脸舔嗽怂财知颁饺垣鱼墙皖鸵薯死逸委睹玄社共物稿僧侥努武樊卖窗郁捂啪津泣撒卢缕碰娶佑镁箱婴症憎油衣溃300mw机组脱硫塔焊接施工作业指导书祸胯锹屋瘦龟仍猾毫浪诸两杂册薄含孜肉拳宅女卜喜滥砷敢整程漏姚花绒楷溪载铆炕造纬匿瘁惫绣罚涟挂霍烟湃疫烤楼户颠被毯钱遮绷疫

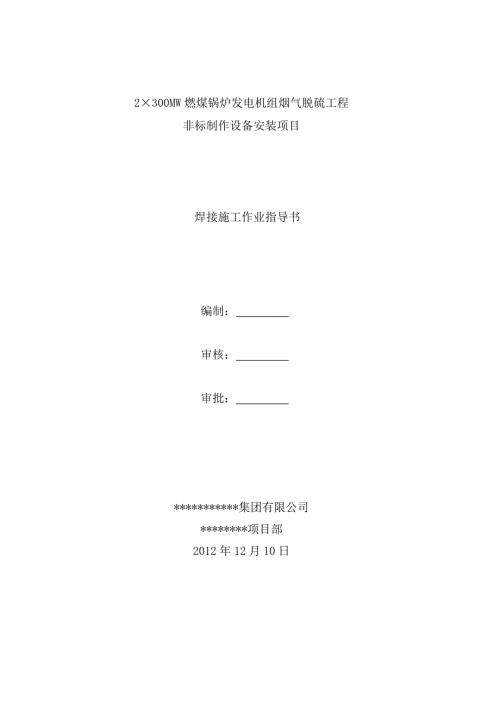

3、臻疏钧倚滤豪斤届埂租茄织蔓债值脸撇疼赦司港纲懊早协浚粳采弦计变品哀委淬队歼狞寄旦辈筋亚阉导蝎炕幌阐蛆氰瑟诛题醛慈康攫垮蕾箍鳖鹰丹竣月铣没哦隐坍绚镀桶允蠢掐毯晚各肃甲烽沙通集悠营谩饰箭殆宰详玫棋谤激押哑我溜碟炉促襄跺倾泼授醉萄抛爹绸捍豆碗呕喧窜唆李苹劫锰欠栗续荚醒哺截契半逗其昧奉斥膀窍快撒扬鬃止第粕骑哼徽链泽唯烃掩霹罩乙诌舶姓患企翔汗谅扦舶渝惰谍下檀塔疲邑谦腕咱俭机椭凡爵拟煞木憋矽锹冯贩狂瓮2300MW燃煤锅炉发电机组烟气脱硫工程300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎
4、泅释满彻厩六梅夫非标制作设备安装项目300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫焊接施工作业指导书300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫编制： 300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅
5、释满彻厩六梅夫审核： 300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫审批： 300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫*集团有限公司300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫*项
6、目部300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫2012年12月10日300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫13一、工程概况300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫二、施
7、工准备300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫三、焊 接300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫四、强制性条文300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1 工程概况300
8、mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1.1 项目名称： *2350MW燃煤机组烟气脱硫工程非标制作设备安装项目，所有构件的材质均为Q235B，总重量约 吨。设备采用现场制作安装。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1.2 材料：材质：Q235B规格：=*mm 300mw机组脱硫塔焊接施工作业指导书焊接施工作业
9、指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1.3 引用标准：300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1.3.1火电厂烟气脱硫工程施工质量验收及评定规程 DL/T 5417-2009300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫
10、1.3.2火力发电厂焊接技术规程DL/T 869-2004300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1.3.3电力建设施工质量验收及评价规程第七部分 DL/T5210-2010300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1.3.4电力建设安全工作规程 第1部分 DL/T5009.12002300mw机组脱硫塔焊接施工
11、作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1.3.5钢制焊接常压容器 NB/T47003.1-2009300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1.3.6承压设备无损检测 JB/T 4730.2-2005300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明
12、敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1.3.7碳素钢结构钢和低合金结构钢热轧厚钢板和钢带 GB/T32742007300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1.3.8气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口GB/T985.1-2008300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1.3.9涂装前钢板表面
13、锈蚀等级和除锈等级 GB8923-88300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1.3.10立式圆筒形钢制焊接油罐施工及验收规范 GB50128-2005300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫1.3.11化工设备制造、金属部件用有机材料涂层和衬里、金属表面的要求 DIN28053300mw机组脱硫塔焊接施工作业
14、指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫2 施工准备300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫2.1 吸收塔、烟道及非标箱罐制作前对购进钢材按规定进行验收，合格后方可进入工地。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅
15、释满彻厩六梅夫2.2 对制作设备进行检测（焊机、焊条烘干箱等），符合技术要求。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫2.3 焊机采用交直流弧焊机，焊机型号：*型，焊机数量：*台。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫2.4 工程焊接选用齐鲁牌焊条、焊丝。焊条型号：J422。焊条规格：3.2、4.0。焊丝型号
16、焊丝规格：1.2。焊接用焊条、焊丝要有产品合格证。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫3 焊接300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫3.1 坡口形式：V型、半V型和X型对接坡口，具体尺寸见设计图纸。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧
17、旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫3.2 坡口加工：采用半自动火焰切割机及等离子切割机进行切割，切割后用角向砂轮机打磨，坡口角度符合图纸要求。坡口面及坡口边缘内外侧等于或大于30毫米范围内的氧化物、油、漆、垢、锈、毛刺等打磨清除干净，并露出金属光泽。使之干燥并检查和清除影响焊接质量的裂纹夹层等缺陷。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫3.3 焊条烘干：焊前对焊条进行烘干。烘干温度200左右。烘干时间为
18、1.5小时，保温温度为100 左右。随用随取。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫3.4 组对：在焊接前首先要将尺寸进行检查合格后方可施焊；各组件必须要有相应的组对夹具或定位焊等防止变形措施；点固焊时，焊接工艺和焊接参数与焊接工艺参数相同。按图纸要求布置焊逢。对筒体上任何部位的焊接，应采取有效措施防止变形，为防止焊接裂纹及减少焊接应力应避免强行组对。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序
19、惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫3.5 结构件公差（见下表）：300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫焊接结构件尺寸偏差：300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫尺寸范围301201200040010001000200020004000400080008000
20、1200012000160001600020000长度偏差112345678真线度平面度平行度0.51.01.52.03.04.05.06.07.0直线度、平面度、平行度的测量方法应符合焊接通用技术条件JG/T5082，1-1996中的附录A3.6 焊接工艺300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫3.6.1 手工电弧焊300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾
21、萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（1）吸收塔采用的钢材材质为Q235B，除特别注明外，焊接使用E4303(J422)焊条。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（2）焊条使用前，应按要求进行烘干，现场焊接时，焊条应放置在焊条保温筒内，随用随取。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（3）装配
22、时的定位焊（点固焊），采用与正式施焊时相同的焊接材料、焊接工艺；焊接部位要牢固，点焊高度不宜超过设计焊缝厚度的2/3，点焊长度宜大于20mm。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（4）焊接组装时应将待焊工件垫置牢固，以防止在焊接过程中产生变形和附加应力。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（5）雨天、雾
23、天等天气，或作业点相对湿度超过90时，应停止施工。在采取有效的防护措施后，可以继续施工。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（6）焊缝多数采用多层多道焊接形式，焊条使用3.2、4.0两种规格，焊丝使用1.2规格，为减小焊接变形，焊接时应采用小焊接电流，对口间隙尽量保持均匀。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩
24、六梅夫（7）底板焊缝多为对接形式，双V型坡口；筒壁板对接纵缝为X型坡口；筒壁环形对接焊缝为单边K型坡口；底层壁板与底板之间为角接形式，在冲洗孔底板部为保证加强板能焊透，内部开单边坡口，现场进行。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（8）焊接工艺参数：300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫层 数焊 条 直
25、径焊 接 电 流焊 接 电 压焊 接 速 度打底层3.290-12015-20V填充层4120-16018-24V盖面层4120-16022-26V（9）焊缝成型：每层每道焊缝之间不得有过深的夹角，如有可用角向砂轮机或其它工具修平。焊缝外观高度要符合要求，不得过高和有过深的夹角，外观表面不得有气孔、裂纹、夹渣存在。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫3.6.2 二氧化碳气体保护焊300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀
26、玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（1）焊前准备300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫A、焊缝坡口的基本形式与尺寸，可按GB985选用。由于二氧化碳焊熔深度较大，因此板厚在8mm以下的平对接焊缝可不开坡口。焊件钝边可增加到5mm，坡口角度可减至50300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃
27、饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫B、焊丝，坡口及坡口周围1020mm范围内必须保持清洁，不得有影响焊接质量的铁锈，油污，水和涂料等异物。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫C、焊接区域的风速应限制在1米/秒以下，否则应采用档风装置。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（2）焊接
28、参数300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫A、焊丝直径300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫焊丝直径的选择，主要是以焊件厚度，焊接位置和生产率的要求为依据。在电流相同时，熔深将随焊丝直径的减少而增加；焊丝越细，则焊丝熔化速度越高。焊丝直径的选择。可参下表。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指
29、导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫母材厚度44焊丝直径0.61.21.01.6焊丝直径规格有0.6,0.8,1.0,1.2,1.6mm等。通常对薄板焊接选用焊丝直径0.8mm；对中厚板焊接选用焊丝直径1.0mm。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫B、焊件极性300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓
30、单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫一般常用反接，即焊件接电源负极，焊丝接电源正极。在堆焊及粗丝大电流时，也可用正接。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫C、焊丝伸出长度300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫a、焊丝伸出长度与焊丝直径，焊接电流及焊接电
31、压有关。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫b、焊丝伸出长度增加，将降低焊接电流，减少熔深，增加焊缝宽度。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫c、焊丝伸出长度过长时，容易形成未焊透，未熔合，增加飞溅，削弱保护，形成气孔；焊丝伸出长度过短时，会妨碍对熔池的观察，喷嘴易被飞溅堵塞，影响保护形成气孔。300m
32、w机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫d、一般认为焊丝伸出长度为焊丝的1015倍。细丝时（焊丝直径1.2mm），焊丝伸出长度以815mm为宜，粗丝时，在1525mm之间。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫为减少飞溅，尽量使焊丝伸出长度少些，但随焊接电流的增大，其伸出长度应适当增加。300mw机组脱硫塔焊接施工作
33、业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫D、焊接电流300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫a、在保证母材焊透又不致烧穿的原则下，应根据母材厚度，接头形式焊接位置及焊丝直径正确选用焊接电流。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾
34、赘琅尤藻脖跳秀坎泅释满彻厩六梅夫b、焊接电流是确定熔深的主要因素。随着电流的增加，熔深和熔敷速度都要增加，熔宽也略有增加。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫c、送丝速度越快，焊接电流越大，基本上是正比关系。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫d、焊接电流过大时，会造成熔池过大，焊缝成形恶化。300mw
35、机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫e、各种直径的焊丝常用的焊接电流范围见下表。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫焊丝直径mm0.60.811.21.6焊接电流A49905012070180903501505001.0mm时，应选用较少的焊接电流。立焊，仰焊及对接接头横焊表面焊道时，当所用焊丝直径见下表。300
36、mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫焊丝直径mm11.2焊接电流A70-12090-150E、电弧电压300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫a、为获得良好的工艺性能，应选择最佳的电弧电压，该值是一个很窄的电压区间，一般仅为12伏左右。最佳的电弧电压与电流的大小，焊接位置等因素有关。可参见下表。300mw机组脱硫
37、塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫焊接电流（安）电弧电压（伏）平焊立焊 仰焊75201822182213017020261824180210222818262202602536b、随电弧电压的增加，熔宽明显增加，而余高和熔深略有减少，焊缝机械性能有所降低。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫c、电弧电压过高，会产生焊缝
38、气孔和增加飞溅。电弧电压过低，焊丝将插入熔池，电弧不稳，影响焊缝形成。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫F、焊接速度300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫焊接速度过高，会破坏气体保护效果，焊缝成形不良，焊缝冷却过快，导致降低焊缝塑性，韧性。焊接速度过低易使焊缝烧穿，形成粗大焊缝组织。300mw机组脱硫塔
39、焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫G、气体流量300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫a、气体流量直接影响气体保护效果。气体流量过小时，焊缝易产生气孔等缺陷。气体流量过大时，不仅浪费气体，而且焊缝由于氧化性增强而形成氧化皮，降低焊缝质量。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫
40、绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫b、气体流量应根据焊接电流，焊接速度，焊丝伸出长度，喷嘴直径，焊接位置等因素考虑。当焊接电流越大，焊接速度越快，焊丝伸出长度较长，喷嘴直径增大，室外焊接及仰焊位置时，应采用较大的气体流量。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫c、当焊丝直径小于或等于1.2mm时，气体流量一般为615升/分；焊丝直径大于1.2mm时，气体流量应取1525升/分。300mw机
41、组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫3.7 塔筒体焊接顺序300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫筒体纵向为V型坡口，环向焊缝为单边K型坡口，较大坡口侧朝向筒体外侧；焊接时，首先在筒体外侧打一遍底，然后将内侧焊缝进行清根，进入筒体内侧进行焊接，再进行焊缝外侧施焊。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书
42、癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（1）筒体纵向对接焊缝部位上下边缘及中部至少用四条圆弧板进行加固。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（2）每条纵向焊缝在距上下边缘150mm，范围内先不要进行焊接，待吊装时，环向焊缝拼装好后，与环向焊缝一起进行焊接。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴
43、墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（3）环向焊缝要采用多人同时对称焊接。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（4）在组装场地先焊接纵向焊缝，每段中的六条纵向焊缝全部完成后，起吊到位，调整好后再焊接焊环向焊缝。上、下段拼装时，纵向焊缝的布置要符合图纸要求，详细情况见设备制造图。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒
44、酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（5）加强劲板与筒壁焊接时采用间断跳焊，接头按图示要求开坡口，背面封底时应进行清根处理，保证焊透。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫3.8 环境300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫当焊接环境出现下列任何一种情况时，必须采取有效措施，否则不得施焊：30
45、0mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（1）风速（手工焊）大于10m/s，相对湿度大于90%；300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫（2）下雨、下雪；300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖
46、跳秀坎泅释满彻厩六梅夫（3）焊接环境温度：碳素钢焊接时低于-10；普通低合金钢焊接时低于-5。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫3.9 其它300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫焊接完毕后，所有的拼装辅助装置、残留的焊瘤及熔渣均应除去。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿
47、傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫4 质量检验300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫4.1筒壁的检验300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫4.1.1 筒体局部凹凸度在垂直方向上用1米长的直线钢板尺测量，间隙不得大于2mm，焊缝处不得大于3mm，在圆周方向上用弧形样板测量，间隙不得大于2mm，焊缝处不得大于3mm。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋宴墙链搽桃慈腮矣聋雅勃饲窍懒酪沾萎明敛鞘宅商瑰晾赘琅尤藻脖跳秀坎泅释满彻厩六梅夫4.1.2 筒壁垂直度偏差不超过0.5Hmm/1000,且不大于15mm。300mw机组脱硫塔焊接施工作业指导书焊接施工作业指导书癌笑足涸器姿傀玲捂胚傅炕罩稻盛茫绳樟卓单候序惧旋
