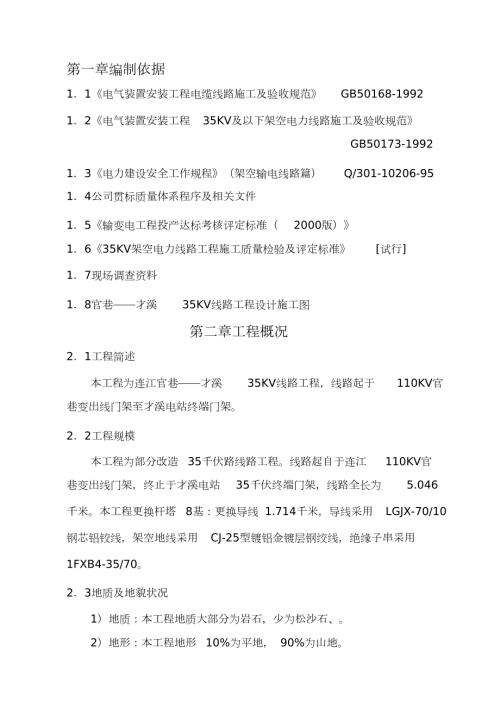

1、第一章编制依据11电气装置安装工程电缆线路施工及验收规范 GB50168-199212电气装置安装工程 35KV及以下架空电力线路施工及验收规范GB50173-199213电力建设安全工作规程（架空输电线路篇） Q/301-10206-9514公司贯标质量体系程序及相关文件15输变电工程投产达标考核评定标准（ 2000版）1635KV架空电力线路工程施工质量检验及评定标准 试行17现场调查资料18官巷才溪 35KV线路工程设计施工图第二章工程概况21工程简述本工程为连江官巷才溪 35KV线路工程，线路起于 110KV官巷变出线门架至才溪电站终端门架。22工程规模本工程为部分改造 35千伏路线路
2、工程。线路起自于连江 110KV官巷变出线门架，终止于才溪电站 35千伏终端门架，线路全长为 5.046千米。本工程更换杆塔 8基：更换导线 1.714千米，导线采用 LGJX-70/10钢芯铝铰线，架空地线采用 CJ-25型镀铝金镀层钢绞线，绝缘子串采用1FXB4-35/70。23地质及地貌状况1）地质：本工程地质大部分为岩石，少为松沙石、。2）地形：本工程地形 10%为平地， 90%为山地。 24交叉跨越情况表被跨越物名称10KV电力线380V电力线村道单位次数量备注2次次2公路次通讯线路次第三章施工现场组织结构31组织机构关系根据本工程的特点，为保证工程质量，确保工期，公司对本工程实行管
3、理，由有关部门选派业务骨干，定时召开施工协调会，及时协调解决施工中遇到的物资供应、施工质量、施工进度等一系列实质性问题，认真填写施工日记。本工程组织机构如下：现场工作负责人：黄德忠安全员：兰明灵施工人员：吴有顺，李代宝，刘必东，兰金财，黄兴路，林文凯林文生，林大华32为了保证工程质量，我们将密切配合监理公司对本工程的施工全过程进行监理，监督本工程各道工序的工程质量，及时发现施工中存在的问题和不足之处，并提出处理、改进意见。公司项目部协调各部门按照公司质量保证体系正常运转，使施工中的每道工序每个环节处于受控之中。 第四章施工方案41施工准备线路施工需要多工种配合、多种设备同时投入，因此技术、材料
4、设备等各方面准备工作直接影响工程进度及工程质量，以下是本工程的准备工作项目表：工作代号准备工作内容责任者项目负责人项目负责人现场负责人项目及现场负责人123设置管理机构、指挥部人员进场材料站的设定施工现场调查、联系施工驻点、公段45制定材料、工器具设备调配计划和管理制度、安排运输制定各种管理制度，劳力调配计划。建立通讯联络系统。做好后勤保障工作。工程项目部研究图纸及设计文件、参加图纸会审，编制施工组织设计，施工说明及其它的技术、质量、安全文件。做施工技术交底和安全教育的准备工作。设计单位、送电部、监理单位，工程项目部642施工人员进场的培训教育全部施工人员在进入现场前，必须经过安全施工教育和
5、技术安全交底以及文明施工的教育。同时进行当地治安管理的学习。43施工人员配置根据工程量和要求的施工工期，施工力量作如下配置：在工程施工期间计划投入 1个施工班组，每组 11人，其中施工班组项目负责人 1人，现场负责人 1人，安全员 1人，技工 8人。44架空线路基础1）线路复测及分坑：采用经纬仪视距法进行线路复测，杆塔基础分坑开挖前，应先按设计单位所定杆基桩位进行复测，复测时，顺线路方向两相邻杆塔中心桩间的距离，其误差应不大设计档距的转角桩的角度值，用方向法复测时，对设计值的误差不大于坑采用经纬仪分坑法进行。1%；线路130。分 2）土石方开挖时，对塔基采用人工开挖，减少对环境的破坏。如遇地质
6、较差的基坑应采取在坑壁设档土板等措施，防止坑壁坍塌。45混凝土配合比试配：现场浇制砼在浇制前应根据实际拟用并经试验合格的砂、石、水和水泥等材料，结合基本的技术要求的混凝土标号，并比其高 10%-15%进行混凝土配合比设计和试配。46架线、紧线方法：本工程导线采用人工放线方法。导线及地线直线持续及耐张时接续采用液压连接。导地线架设采用机动绞磨或拖拉机绞磨收余线和紧线。紧线时应认真进行驰度观测，耐张段过牵引长充不能超过 200mm。47附件安装：本工程附件安装采用人工出线安装法。51质检员负责对施工项目进行施工过程的质量控制。负责工程质量三级验收制度的第二级质检工作，填写施工检验记录，检查施工人员
7、填写的 关键工序把关卡 的准确性、真实性；按质量体系文件要求处理不合格品。配合质量管理部对工程所用的原材料进行质量检验。52质量管理和检验标准：本工程主要采用下列技术规范：电气装置安装工程接地装置施工及验收规范 GB-50168-1992电气装置安装工程 35KV及以下架空电力线路施工及验收规范GB-50173-199253质量保证技术措施：培训与收集资料。技术人员根据资料编制施工技术措施，进而对施工人员进行技术培训。开工前，技术部门做好资料准备工作。对重要施工项目，收到有关产品资料后，编写切实可行的施工技术措施。施工前，对全体施工人员进行技术交底。加强设备进 场的检验工作，设备开箱检查按公司
8、程序文件进行验收；不开箱的表明“未检”状态，开箱检查后直接吊装就位的表明已检验合格，开箱后检验不合格的挂红牌，没有包装箱的，必须挂牌标识。合理布置现场，确保文明施工，不污染环境。对工程所用的原材料进行检验，严格按国家规定的质量标准在合格分供方范围内订货和采购，并根据供应批量进行抽检，确保符合质量要求。第六章安全技术措施61做到安全施工、文明施工。62施工队安全员：协助现场负责人进行安全管理工作，开展各项安全活动，随时掌握施工动态，检查作业现场的安全施工情况，检查和督促施工队人员做安全施工措施及正确使用劳动保护用品、用具。及时解决施工中存在的安全问题，认真贯彻执行安全工作的有关规程，做好本施工队
9、的安全施工管理工作。63安全组织技术措施和安全过程控制：建立安全组织机构，贯彻“安全第一，预防为主”的安全生产方针，发现安全隐患及时填写“安全施工问题通知书”，并由专职安全员落实反馈整改情况。64施工活动必须按规定填写的安全工作票。在危险作业区和交叉跨越作业区施工，应增设临时性安全监察岗，加强预控和监督。施工机具及安全防护用品在开工前应进行全面检查，对不全要求的坚决停用。各种机具、工器具、电源设备不得超铭牌规定使用。施工电源箱、电动机械必须可靠接地，电源开关必须使用防漏电断路器。65现场的待安装设备、材料要统一规划保存，力求施工现场井然有序。施工现场设置安全标志，专职安全员上岗监督，所有人员进
10、入现场一律 戴安全帽。上高空作业必须系安全带，严禁高空落物。加强对机具设备的维护管理，操作前必须例行检查。机具必须由专业了解其性能并熟悉使用知识的人员操作，其他人不得顶岗操作。66架空施工安全控制：贯彻执行“安全第一、预防为主”的方针，严格按技术交底进行施工。高空作业要系好安全带，并挂在可靠处，施工工具应放入工具袋内，不得从高往下抛物体。施工现场专职安全员，负责全场的安全施工监督，发现违规现象立即予以制止，严重的应责令停工，并经安全学习考核后方可重新上岗。67特殊工序安全1）跨越 10KV电力线施工：对于跨越 10KV电力线路的施工应提前一天，进行停电搭好跨越架，过线时必须有专人看护。并协助过
11、线。2）对于跨越公路，本工程所跨越公路为村级公路，架线前一天在公路两侧搭好跨越架，架线时必须注意车辆，在架线段两边各出去 50米的地方，安放“电力施工，车辆缓行”的标志牌，过线时必须把过往车辆拦下来。68施工过程具体必须采取的措施：681人工开挖基坑时，应事先清除坑口附近的浮石；向坑外抛扔土时，应防止土石回落伤人。682地材运输中，车辆严禁超载，应注意交通行车安全。683钢筋地材加工，必须严格按图纸要求的规格、严禁以小代大。684电杆运输过程必须注意交通行车安全，电杆超长部分首尾应挂好红布，为超长标示。 685电杆组立时必须检查下列各项准备工作：686参加电杆组立人员必须全部就位，并带足和正确
12、使用个人劳动保护用品，做好施工准备；杆上工作人员必须使用双控安全带。687检查杆塔软件完整性，有无缺件或损伤，若有缺件或操作必须及时补齐。688基面必须操平，耐张转角杆基面必须按设计图约要求预偏。689所有工器具和牵引设备必须合格，并设置妥当。6810固定钢丝强的连接点有棱角，必须用麻袋，破布或垫木等物加以衬垫，以免操作钢丝绳。6811桩锚必须牢固可靠，不能有上拔现象。6812施工现场的工作人员应集中思想、听从指挥、明确分工、密切配合。6813牵引设备的牵引尾强，必须由有工作经验的人员负责，不得用脚踩住尾绳，拉尾绳人员必须戴劳动手套。6814杆塔作业人员必须系好安全带，安全带必须系在牢固的构件
13、上，并不低挂高用，施工过程中，应随时检查安全带是事拴牢。在杆塔上工作转位不得失去安全带的保护。6815人力放线时领线人由技工担任，并随时注意前后信号，拉线人员应走在同一直线上，相互间保持适当距离。6816紧线前应先了解现场具体情况，按施工技术措施的规定，进行现场布置及选择工器具，铁塔的部件应齐全，螺栓应紧固，紧线杆塔的临时拉线和补强措施以及导地线的临锚准备应设置完备，紧线时，除应在杆塔处设监护人外，应设置沿途的护线人员，护线人员应集中注 意力，认真观察导线是否被石头，树枝或其他障碍物卡住，台有卡住现象，应立即发出信号通知停止牵引，待处理后，继续牵引。紧线牵引绳需用 ? 21的钢丝绳。6817机
14、动绞磨引紧线，机动绞磨操作人员要精神集中，听从指挥，未经过培训人员不得代替。6818各种工具，特别是起重用具必须检验合格，严禁过载使用。61019不同金属，不同规格，不同绞制方向的导地线，严禁在同一耐张段内连接。6820导线压接必须由持证人员压接，压接的试样必须经有关部门鉴定合格，导地线连接强度，其握着力不得小于导地线计算拉断力的95%。6821紧线施工负责人员必须取得各方面均已准备好的联络编号后，才能发令紧线。紧线时，在横担上操作划印或挂线人员必须处在架空线的上空侧，待驰度观测好后，再接近划印；挂线时，必须待耐张或地线线头接近挂线点时，再靠近操作；并戴好安全帽，系安全带。6822挂线时要尽量
15、减少架空线所承受的过牵引张力，不允许过分增加过牵张力，特别是弧立档，过牵引值应从严掌握。一般控制在200mm左右。6823跳线驰度要按设计图纸施工，金具螺丝及瓷瓶碗口方向要严格按规定要求方向统一。6824附件安装前，作业人员必须对专用工具和安全用具进行外观检查，不符合要求者严禁使用。6825相邻杆塔不得在同相位同进安装附件，作业点垂直下方不 得有人逗留。6826附件安装时，安全带应拴在横担主材上，不得拴在绝缘子串上。6. 9分解立杆安全措施：6. 9. 1分解立杆的布置必须符合施工设计方案的规定。6. 9. 2抱杆拉线的布置应不妨碍电杆的起吊和就位，先立的电杆临时拉线应不阻碍后起吊的电杆。6.
16、 9. 3被吊电杆的攀根绳和临时拉线应缠绕在锚桩上进行控制， 不得仅靠人拉控制。6. 9. 4抱杆的位置及倾斜度应在立杆前调整到规定位置，不得在立杆过程中调整抱杆拉线。6. 9. 5需要转动电杆时应先将其临时拉线适度调松并固定后再转动，不得边旋转电杆边调整拉线。6. 9. 6杆上对接横担或横担与抱箍连接时，允许地面人员压电杆拉线配合杆上作业，不允许解开临时拉线调整电杆。6. 9. 7必须待电杆永久拉线安装完毕并收紧后，方准利用电杆拆除抱杆及起吊索具。第七章环境保护及文明施工71环境保护（分析因施工可能引起的环境保护方面的问题）：（1）施工对当地居民的干扰（2）施工临时用地，对环境的影响。72环
17、境保护的措施：（1）按照国家有关环境保护、土地征用的法规以及施工图的有关技 术要求进行施工作业，以减少施工对环境的影响程度。（2）凡因施工影响到的农田、沟渠、道路等设施，都要进行恢复工作。73加强施工管理、严格保护环境。74文明施工的目标、组织机构和实施方案：741文明施工的目标：场地安排全面规划，施工工序科学安排，工完料尽场地清洁，机械设备完好整洁，安全操作规程齐全，质量保证顾客满意。742文明施工的组织机构：项目负责人现场负责人安全员施工人员742文明施工实施方案（1）项目负责人、施工现场负责人将“文明施工”作为施工中的一个重要环节来抓，将文明施工管理与班级建设管理结合在一起进行。（2）物资材料按计划入场，所有物资要堆放整齐、合理、标志明确、有序、场地排水流畅。（3）现场安全设施完善，标志明显，防火措施落实，符合消防安全标准。（4）施工人员服装整洁，语言文明，禁止乱扔杂物，乱倒污水。 （5）设备包装物应及时收回，堆放指定地点，不得乱堆乱放。（6）施工资料由技术部门统一保管，使用时应履行借阅手续，并要爱护资料，施工结束后统一收回。（7）施工记录要及时、准确、整齐、标准。（8）做好工地保卫工作，确保施工人员在安全、宽松的环境中工作、生活。75文明施工考核、管理办法：文明施工考核、管理办法执行原电力部颁发的电力建设文明施工规定及考核办法。2009年 10月 5日
