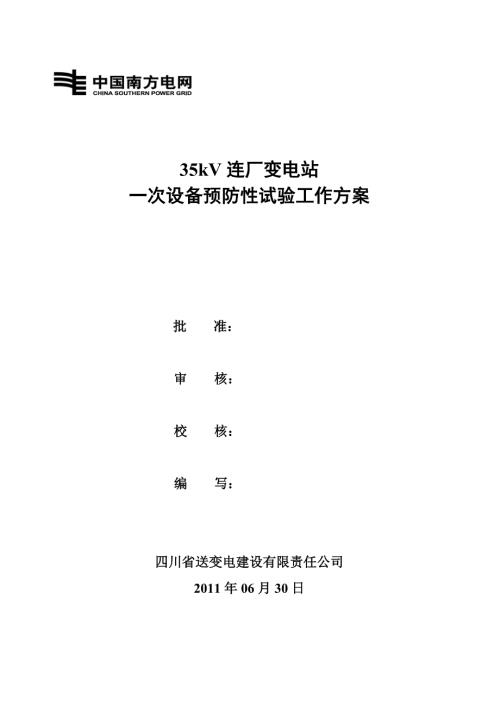

1、 35kV连厂变电站一次设备预防性试验工作方案批 准： 审 核： 校 核： 编 写： 四川省送变电建设有限责任公司2011年06月30日 35kV连厂变电站一次设备预防性试验工作方案35kV太平变电站一次设备预防性试验工作方案一、工作目的对35kV连厂变电站一次设备进行有关项目的预防性试验，是为了检查试验结果是否符合Q/CSG 1 0007-2004电力设备预防性试验规程中的相关规定，及时发现运行中设备的隐患，判断设备是否符合运行条件，预防发生事故或设备损坏，保证安全运行。二、工作任务 本次工作任务是35kV连厂变电站一次设备预防性试验。三、计划工作时间： 35kV连厂变电站：2011年08月
2、07日08时00分2011年08月09日20时00分，具体工作时间以停电安排时间为准。四、停电范围1、大河口间隔；2、代家线间隔；3、王家坡线间隔；4、10kV PT间隔；5、1号站用变间隔；6、35kV 连厂线间隔；7、#1主变间隔；8、35kV 西大连线间隔；9、#2主变间隔；10、35kV PT间隔。五、技术措施1、将10kV母线各间隔转为检修状态。2、分别断开10kV母线各间隔#071、#073、#075、#001、#002开关。3、分别拉开10kV母线各间隔#0711、#0716、#0731、#0736、#0751、#0756、#0901、#0011、#0021刀闸。4、分别在10k
3、V母线各间隔装设接地线。5、分别断开10kV母线各间隔所有刀闸操作机构箱内的控制电源及电机电源小开关。6、分别断开10kV母线各间隔所有开关控制电源开关。7、将35kV母线各间隔转为检修状态。8、分别断开35kV母线各间隔#301、#302、#332开关。9、分别拉开35kV母线间隔#3901、#3311、#3011、#3321、#3021、#3326刀闸。10、分别推上35kV母线各间隔#39017、#39010、#30117、#33110、#30217、#33267、#33217地刀。11、分别在35kV母线各间隔装设接地线12、分别断开35kV母线各间隔所有刀闸操作机构箱内的控制电源及电
4、机电源小开关。13、分别断开35kV母线各间隔所有开关控制电源开关。六、组织措施1、工作班成员1.1 工作负责人：马军祥 电话13826267424 1.1.1 办理工作票，履行进站、工作许可等相关手续。1.1.2 负责正确、安全地组织试验工作，履行试验工作的安全职责，保证试验结果的正确无误。1.1.3 进行人员分工，布置工作任务。结合实际，交待安全注意事项及工作要求；1.1.4 根据试验工作要求，负责联系姚安分局，协调试验工作配合事宜；1.2 工作班成员： 晏得龙等6人1.2.1 认真执行电业安全工作规程和现场安全措施；1.2.2 按照工作负责人的安排和连厂变电站设备预试要求，完成各项试验；
5、1.3 现场试验配合：由姚安分局负责现场预试的配合工作。如引下线拆线，接线等。2、人员分工序号工作任务开工时间完工时间负责人配合人员135kV连厂变电站各间隔刀闸、断路器及断路器操作机构试验2011.08.012011.08.03马军祥晏得龙等人235kV连厂变电站各间隔避雷器试验2011.08.012011.08.03马军祥晏得龙等人335kV 连厂变电站TV、TA试验2011.08.012011.08.03马军祥晏得龙等人435kV连厂变电站变压器、站用变压器试验2011.08.012011.08.03马军祥晏得龙等人具体工作时间以批准时间为准。七、危险点分析序号危险点控制措施1高压试验时
6、人员不足、试验人员误入带电间隔，触电伤人高压试验工作人员不得少于两人。由有经验的人员担任工作负责人，试验前试验负责人向工作班成员详细交待具体的停电部位及试验内容，并将工作班成员带至工作区域进行现场安全交底，确认工作班成员都已知晓。试验前，详细布置试验中的安全注意事项。2试验设备外壳未接地、高压引线对地距离不够造成试验设备损坏或触电事故试验设备的金属外壳应可靠接地。高压引线应尽量缩短，必要时用绝缘物支撑。3检修和预试交叉作业造成触电伤人现场检修施工应与预试作业面错开，试验区域应正确设置安全围栏并悬挂“止步、高压危险”标示牌，现场设专人监护。4大电容设备、高压直流试验后未放电造成感应电伤人大电容设
7、备试验前后均应进行充分放电，高压直流试验时，每告一段落或试验结束时，应将设备对地放电数次并短路接地。5搬运梯子与带电设备距离不够造成触电伤亡事故搬运梯子等长物时，应两人放倒搬运，并与带电设备保持足够的安全距离。6PT、避雷器试验时人员高空坠落登高作业系好安全带（含作业车上工作），现场设专人监护。7对拆接引线的设备未进行标号核对造成恢复时误接线导致设备损坏专人拆、接线并设专人检查核对；拆线标明位置、恢复后再次核对并分别在试验端子拆接记录表中签名。8试验完成后试品上遗落短接线或其他物品导致试品无法正常复电试验完成设专人对试验场地进行复查，做到完工场地清。八、安全措施1、试验前应办理相关工作票与进站
8、工作手续；2、试验现场应装设遮拦或围栏,并悬挂“止步，高压危险！”标示牌；3、试验场地装设围栏，悬挂“高压，危险！”标示牌，严禁与试验无关的人员进入，试验期间派专人看护；开始试验前工作负责人应对全体试验人员详细说明在试验区应注意的安全注意事项；4、试验设备及高压试验引线与周围设备及接地体应有足够的安全距离；5、试验前应确认环境条件是否满足试验工作要求。试验使用的设备、仪器、仪表经确认完好无损、安全可靠，满足要求；6、试验设备必须可靠接地；7、试验前，要对试验电源容量进行确认，保证电源引线不会发热，在试验过程中不会过热跳闸，试验电源的继电保护装置应校验好，做好应急跳闸措施；8、在加压试验过程应有
9、人监护并呼唱，试验人员在试验过程中注意力应高度集中，防止异常情况的发生。当出现异常情况时，应立即停止试验，查明原因后，方可继续试验；9、变更接线或试验结束时，应首先将试验装置的调压器回零，然后断开电源侧刀闸，在试品和试验装置的高压输出端悬挂接地线；10、进行高电压试验时，应增设专职安全监护人，防止人员误入高压试验区域；11、高处工作人员必须正确使用安全带。高处作业传递物件，禁止上下抛掷，应采用绳索传递；12、对电容性设备进行试验时，应特别注意试验前、后均应对被试品进行充分的放电；13、拆除的接线端子应做好标识，以便正确恢复和检查；14、试验结束后，应检查与试验有关的拆线、短路线的恢复工作，注意
10、做好清洁工作，不得遗留任何物品在被试设备上；九、技术措施和试验程序试验项目：设备类别被试设备名称或编号试验项目断路器35kV太平变电站断路器及断路器操作机构；1.SF6气体的湿度（20的体积分数）2.辅助电路和控制回路绝缘电阻3.辅助回路和控制回路交流耐压试验4.分、合闸电磁铁的动作电压5.导电回路电阻互感器35kV太平变电站互感器；1、绝缘电阻测量2、tan及电容量3、连接组别及极性检查4、校核励磁特性曲线5、绕组直流电阻测量避雷器35kV太平变电站避雷器；1.绝缘电阻2.底座绝缘电阻3.检查放电计数器动作情况4.直流1mA电压及0.75倍U1mA下泄漏电流站用变35kV太平变电站1号站用变
11、1.绕组直流电阻2.绕组连同套管的绝缘电阻、吸收比或极化指数3.绕组连同套管的介质损耗4.电容型套管的介质损耗和电容值（主绝缘及电容型套管末屏对地绝缘电阻；主绝缘及电容型套管对地末屏介质损耗与电容量）5.铁芯及夹件绝缘电阻变压器35kV太平变电站#1主变、#2主变；1.绕组直流电阻2.绕组连同套管的绝缘电阻、吸收比或极化指数3.绕组连同套管的介质损耗4.电容型套管的介质损耗和电容值（主绝缘及电容型套管末屏对地绝缘电阻；主绝缘及电容型套管对地末屏介质损耗与电容量）5.铁芯及夹件绝缘电阻具体技术措施和试验程序见作业指导书。十、仪器仪表和工具序号名称型号单位数量备注1温湿度计块12数字兆欧表ZS-2503A块13直流发生器DHV-300/2台14介质损耗测量仪NJ9005台15回路电阻测量仪ZSHL-1台16断路器动特性测试仪ZS-2008C台17互感器测试仪ZS-291Z台18避雷器放电计数器校验仪DHJ台19SF6气体湿度仪ZSWS-II台110SF6气体检漏仪TIF57501台19导、地线根若干10电源线盘公牛个311万用表FLUKE 15B块212组套工具史丹利套1第 7 页 共 6 页
