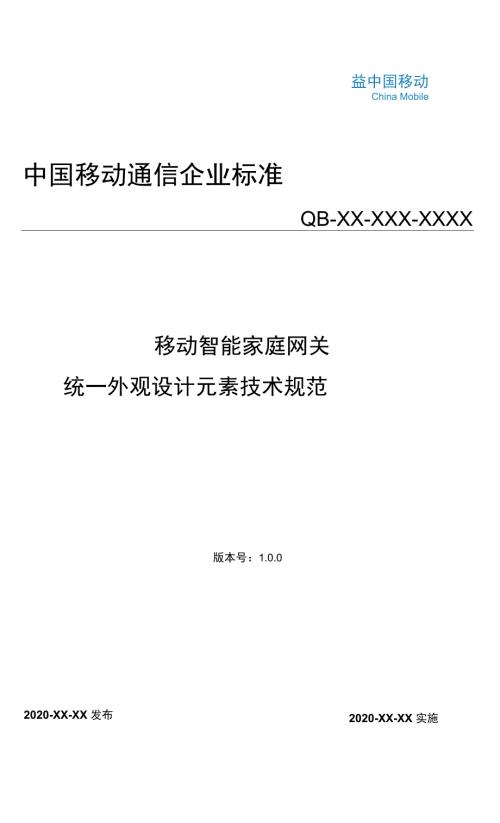

1、益中国移动China Mobile中国移动通信企业标准QB-XX-XXX-XXXX移动智能家庭网关统一外观设计元素技术规范2020-XX-XX 发布版本号：1.0.02020-XX-XX 实施中国移动通信集团有限公司 发布图5-4韵律美的产品设计示例6.产品包装设计要求为保证中国移动网关产品包装设计在视觉形象上的统一性，本标准对产品包装的外观、版面及内容做出具体规定，统一产品包装的主色调、表面效果及视觉感受一致性，对包装内部结构不作要求，各单位及厂商可根据实际情况自行选择。产品的包装盒应使用中国移动横标LOGO （图标形态和“China Mobile英文标准字左右组合的标识），需使用附录所提供
2、的标准矢量文件，不允许自行绘制、组合，避免出现误差。022X中国移动China Mobile图6-1中国移动企业LOGO （横标）形态规范为了避免版权侵权问题，公司印刷物及文字信息露出必须使用购买版权的字体或免费字库。中国移动通信集团有限公司及其分公司，由中国移动通信集团有限公司直接或间接控股的公司，以及上述合法继承主体拥有方正字库产品部分版权，使用时推荐字体有：方正兰亭超细黑简体、方正兰亭黑简体、方正兰亭特黑GBK。方正兰亭超细黑简体方正兰亭黑简体方正兰亭特黑GBK图6-2方正兰亭字体示例6. 1.包装盒6. 1. 1.材质包装材质推荐选用白色面纸山打士白色，参照企业标准纸张材质样板。图6-
3、3中国移动产品包装标准色样6. 1.2.盒型网关产品包装可选用双插盒盒型或一体成型折叠坑盒盒型。图6-4精装版包装示例图6-5简约版包装示例精装版包装：为双插盒盒型。材质使用350g单粉卡，文字单色印刷（建议使用40%灰），产品图四色高清印刷，表面过哑胶。简约版包装：为坑盒盒型。采用微型坑纸折叠成型，面纸颜色白色（不能为黄色牛皮纸）。6.1.3.包装盒正面排版精装版包装：中国移动企业LOGO （横标）必须处于包装盒A面的左上角位置，单色印刷。副品牌LOGO （可选）位于包装A面的右上角位置，产品名称与产品型号信息位于包装A面的左下角，产品图片处于包装A面的右下区域。产品图片为纯白色背景略带透视
4、的轴侧图，形象逼真富有立体感、动态感，或简单的特写镜头突出产品本身的细节，去掉阴影。版面整体协调、-致有序、视觉和谐。副LOGCH立置产品图片简约版包装：中国移动企业LOGO（横标）必须处于包装盒A面儿何中心，单色印刷。产品名称与产品型号信息位于包装A面的右下角。版面整体协调，企业LOGO易于辨识。Mg.炽淄9图6-7简约版包装A面版面示例6. 2.包装盒标签包装盒背面的信息贴纸可采用贴纸形态，或采用印刷的形式直接印在包装背面。包括中国移动标识（横标）、产品名称与产品型号等参数信息、厂商信息、和家亲APP -维码、S/N码、MAC码、安规标识。具体包装盒标签设计可参考下图作排版设计：仿 ILM
5、k。)内部.必倬ao厂福）051” 体）LOGO(2 (WWfiWitr)图6-8彩盒贴纸版面示例IIIIIIIIIIHMAC码产品名标、堂号、生产日期等相关信皂根据实际情况透程是否枷L亟!赖畅iimiiiiiiiiWiiiEiiiiiiiiiiih AC 44Q74D7ECAO生产 tl 购：MAG : 44Uor 4BZcqAo图6-9条码标签版面示例包装盒标签应具备如卜信息：1）中国移动横标LOGO （采用图形LOGO与中英文标识左右组合）。2）产品类型：设备类型应统一为“中国移动智能家庭网关类型X”，X取值范围为1-7。3）产品型号：厂家自定义型号，按应答型号填写。4）厂商信息：根据实
6、际情况调整所放内容，必须体现厂商名称和地址，字体使用方正兰亭字体。1）和家亲下载地址二维码（不可替换），二维码尺寸不小于1 Omni* 1 Ommo为防止误扫，应与上述放装零配置二维码保持距离。5）MAC地址及MAC条码。6）S/N及S/N条码。7）电源规格：按设备情况填写。8）认证标识：不作具体要求根据各自实际认证情况添加。9）中国制造10）包装清单（可选）。11）文字版权问题，文中均采用方正兰亭字体。如果网美产品包装盒是方形，彩盒贴纸需设计成长形，位于包装背面底部居中位置;如果网关包装盒是长形，彩盒贴纸需设计成方形，位于包装背面底部居中位置。6. 3.机身贴纸贴纸采用PET或铜版纸，单色印
7、刷，形状根据实际制作。具体包装盒标签设计可参考下图作排版设计：移动LOGO产品毂信慰设备英型、设绪驰号.本培管理城折、tS理员权号及密码无CtSSID名麻及密玛（方正兰亭字体）S/NH、MAC 码若财嫌空间不足.条形码只反贸SNW另外两个均只保字（方正兰亭字体）中国移动通信集团终端有限公司服务热线：10086中国制造知家亲二维研厂夜信息（不阪贩造厂商信息）根吨日蠕d醐81图6-10机身标贴版面示例机身标签应具备如下信息：2）中国移动横标LOGO （采用图形LOGO与中英文标识左右组合）。3）产品类型：设备类型应统一为“中国移动智能家庭网关类型X”，X取值范围为1-7O4）产品型号：厂家自定义型
8、号，按应答型号填写5）厂商名称：设备生产厂家名称。6）MAC地址：按设备情况填写。7）S/N及S/N条码。8）和家亲下载地址二维码（不可替换），二维码尺寸不小于10mm*10nim,为防止误扫,应与上述放装零配置二维码保持距离。9）电源规格：按设备情况填写10）认证标识：不作具体要求根据各自实际认证情况添加。11）SSID名称及密码。12）默认终端配置地址:192. 168. 1.1 o13）管理账户用户名及密码，或管理密码。14）文字版权问题，文中均采用方正兰亭字体,15）中国制造6. 4.说明书封面正面为中国移动横标LOGO （采用图形LOGO与中英文标识左右组合）和产品型号信息，封底为中
9、国移动LOGO （横标）合家亲APP二维码。说明书必须包含有毒有害物质页，允许单色印刷，纸张使用不低于90g的胶版纸，说明书中文字为方正兰亭字体。图6-11说明书封面、封底、有毒有害物质页示例6. 5.零配置二维码零配置二维码要求。（1）颜色：黑色：（2）黏贴位置：智能网关背面；（3）尺寸大小：不小于17* 17mm （公差：+l/-lmm）,正方形：（4）文字说明：“零配置二维码”，方正兰亭字体，文字位置根据实际情况紧贴二维码的边缘线；（5）打印分辨率：大于3（）（）dpi；（6）材质要求：防水、防潮、防老化、防磨损。【实例】卜17.0 mmO零配置二维码6. 6.卡通箱卡通箱采用0201型
10、平口箱，双坑折叠成型，顶部和底部需垫一张平卡，卡通箱标贴于纸箱侧面左上角（若有两张标贴，水平横向粘贴），单色印刷字体使用方正兰亭字体。6. 7.封口贴纸（可选）圆形，底部带胶、50#可移透明PET+哑膜，定制底纹，每个包装盒用两张底部顶部开口处各贴一个。d建=乙 乙X 22 图6-13封口贴纸示例6. 8.封箱胶纸封箱胶纸使用透明胶纸即可。7.编制历史版本号更新时间主要内容或重大修改编制人技术审核人部门审核人1.0.02020-03-18聂舟刘立群刘钧毅附录A（标准性附录）1. 彩盒版面示例源文件。2. 彩盒贴纸版面示例源文件。3. 机身贴纸版面示例源文件。4. 说明书版面示例源文件。5. 卡
11、通箱版面示例源文件。6. LOGO及二维码标准矢量文件7. 文件的引用的字体库1. 范围22. LOGO 要求22. 1. LOGO 位置22.2. LOGO形态及尺寸32. 3. LOGO颜色及工艺43. 标识要求43.1. 设备类型名称43.2. 指示灯标识54. 产品 CMF54. 1.颜色54.2. 材料64. 3.表面处理65. 产品设计语言65. 1.对称原则65.2. 掌心弧原则75. 3.韵律美原则76. 产品包装设计要求86. 1.包装盒96. 1. 1.材质96. 1.2.盒型96.1.3.包装盒正面排版106. 2.包装盒标签116. 3.机身贴纸126. 4.说明书12
12、6. 5.零配置二维码136. 6.卡通箱136. 7.封口贴纸（可选）146. 8.封箱胶纸147. 编制历史14本标准规定中国移动智能家庭网关（以下统称网关）在外观设计元素方面的统一设计要求，供中国移动内部单位和生态伙伴共同使用，是中国移动开展网关产品设计、选型与采购的技术依据之一。本标准主要包括以下几个方面：网关产品的企业LOGO、标识、产品CMF参数（CMF是Color-Material-Finishing的缩写，也就是颜色、材料、表面处理的概括,以下简称CMF）、产品设计语言，以及产品包装设计（包括产品彩盒、彩盒标贴、机身标贴、说明书等）等设计要求。社会品牌网关产品的壳体CMF参数（
13、颜色、材料、表面处理工艺）、产品设计语言不作具体规范，以各单位及厂家实际情况为准，自主品牌网关产品的壳体CMF参数及产品设计语言具体要求参照中国移动智能硬件统一外观设计元素指导手册对自主品牌产品的要求。本标准的附录A为标准性附录。本标准由中移号文件印发。本标准由中国移动通信集团公司技术部提出，集团公司技术部归口。本标准起草单位：中国移动智能硬件创新中心。本标准主要起草人：刘立群、聂舟。1. 范围本标准规定J网关产品的外观设计元素要求，其他智能硬件产品相关设计要求不在本标准的范围内。本标准供集团内部各专业公司、研发单位及生态伙伴共同使用，是集团网关产品的外观设计依据，各专业公司和研发单位需遵循本
14、标准，各省公司需予以配合执行。表1-1中国移动智能家庭网关统一外观设计元素应用范围中国移动智能家庭网关统一外观设计元素应用范围产品类型统一 LOGO统一 CMF统一设计基因统一产品包装自主品牌产品必须支持必须支持必须支持必须支持（统一包装颜色、LOGO文字、包装盒型、版面设计）采购定制类（自主品牌）必须支持必须支持必须支持必须支持（统一包装颜色、LOGO文字、包装盒型、版面设计）采购定制类（社会品牌）必须支持推荐支持推荐支持必须支持（统一包装颜色、LOGO文字、包装盒型、版面设计）联合品牌类采用双标推荐支持推荐支持采用双标IP授权类不在本规范要求内，以合作方要求为准文中自主品牌参照上表“采购定
15、制类（自主品牌）”相关要求;文中生态伙伴参照上表“采购定制类（社会品牌）”相关要求。2. LOGO要求网关产品的外观需统一使用中国移动企业弦标LOGO （图形和英文标准字上下组合的标识），在一般情况下尽量使用提供的标准矢量文件，不允许自行绘制、组合，避免出现误差。对LOGO位置、形态、尺寸及工艺等要求如下。2. 1. LOGO位置对于扁长方体形态（长和宽的长度大于高的长度）的网关产品，产品的顶面为视觉最大面（消费者使用及操作产品的视觉最大面积区域），企业LOGO需位于网关产品顶面空位（没有任何字符、指示灯、散热孔的空白区域）的几何对称中心（上下左右居中）。对于柱状形态（长和宽的长度小于等于高的
16、长度）的网关产品，产品的正面为视觉最大面，企业LOGO建议位于网关产品正面空位的六分中心位（空白区域的长度方向尺寸分为十等分，位于第六等分的位置）。6H4H图2-4柱形形态示例2. 2. LOGO形态及尺寸机身应采用中国移动竖标LOGO,采用图形LOGO和“China Mobile英文标准字上下组合的标识。在一般情况卜尽量使用提供的标准矢量文件，不允许自行绘制、组合，避免出现误差。图2-5中国移动企业LOGO （竖标）形态规范图形LOGO在产品的露出，建议最小尺寸宽度h应该大于17mm,基于网关产品尺寸,企业LOGO的建议尺寸如下（根据具体产品尺寸可以适当调整）：图2-6 LOGO的建议尺寸示
17、例2.3. LOGO颜色及工艺LOGO放置面为平面或者微弧面纹面时，实现工艺推荐采用镜面抛光、模具凹印的形式，与产品壳体的哑面形成对比。LOGO凹陷深度为（）.05-0. 1mm,并做镜面处理（具体深度及光面效果以中国移动标准色板为例）；或者实现工艺采用丝网印刷的方式或类似于丝印效果（激光镭雕或者激光冷光雕刻）的工艺处理。产品表面呈现光面、大弧度或者已涂装，实现工艺应采用丝网印刷的方式或者类似于丝印效果（激光镭雕或者激光冷光雕刻）的工艺处理。3. 标识要求对网关产品的产品名称及在产品表面出现的指示灯标识做如下要求。3.1 .设备类型名称网关产品的产品设备类型名称:指示灯名称颜色推荐中文标识文字
18、推荐英文标识文字显示功能电源状态灯绿色电源POWER常亮：表示系统正常上电：熄灭：表示系统未上电。PON状态灯（可选）绿色注册PON熄灭：表示网关未开始注册流程；常亮：表示网关己经注册；闪烁：表示网关正在进行注册。光信号状态灯（PON上行家庭网关）红色光信号LOS熄灭：表示网关接收光功率正常；闪烁：表示网关接收光功率低于光接收机灵敏度。以太网口状态灯绿色外网WAN熄灭：表示系统未上电或者网口未连接网络设备；常亮：表示网口己连接，但无数据传输；闪烁：表示有数据传输。WLAN 口状态灯绿色无线WLAN熄灭：表示系统未上电或者无线接口被禁用：常亮：表示无线接口已启动；闪烁：表示有数据传输。WPS状态
19、灯（可选）绿色加密连接WPS参见中国移动智能家庭网关技术规范6. 3. 2. 7章节语音状态灯（可选）绿色电话POTS熄灭：表示系统未上电或者无法注册到NS；常亮：&示已经成功注册到IMS,但无业务流：闪烁：表示有业务流传输。上网状态灯（可选）绿色上网INTERNET熄灭：表示未rtdgINTERNET WAN曰或配置INTERNETWAN 口但未生效；常亮：INTERNET WAN口巳生效，对于桥接方式具体指已配置WANH,对于路由方式具体指己获取IP地址及DNS信息。必须统一为中国移动智能家庭网关类型X”，X取值范围为1-7.3. 2.指示灯标识指示灯标识：若设备具有2个及以上指示灯，每个
20、指示灯都应该具备指示灯标识。指示灯需要有标识注释时，标识可采用文字或图标，不可文字与图标标识混用，不可中英文标识混用，字型为方正兰亭字体。4, 产品CMF目前各专业公司网关产品的CMF参数不统一，材质颜色、材质种类以及材质表面处理工艺都不相同，为了确保网关产品最大视觉面的效果一致，本标准规定网关的CMF参数如下。4. 1.颜色产品颜色推荐采用中国移动企业标准白，实际效果参照中国移动企业标准材质样板,以实际样本为准。标准材质样板如图：C：标准白M: w-10311 ABSF: VDI19-27C:标梏白M: w-10311 ABSF:镇面C：标准JRM： w-10311 A8SF: VD119-
21、27C:标准黑M: w-10311 A8SF: ttlfl图4-1中国移动标准颜色材质样板4.2.材料材料不作规范，以各单位实际使用通用料为准。4. 3.表面处理采用VDI19VI) 127纹理，参照企业标准材质样板。5. 产品设计语言中国移动网关产品为智能家居重要硬件产品，产品风格调性应满足柔和，舒适和简洁的方向，以适应家居环境。形态是产品外观的一个重要特征，指的是产品的空间形状和态势，可以简单地理解为产品的轮廓。网关产品形态应以带圆角的规则几何体通过简单的拉伸而成，产品表面须是平面或微弧面。5. 1.对称原则对称是指物体相对于点、线、面而言，在大小、形状、排列上具有一种对应的关系。中国移动
22、网关产品应是以产品A面为中心轴镜像对称的形体，A面即消费者使用及感官的外观最大面。111111111、1ChinaiMobileI11|I?I面B面图5-1对称原则示例5. 2,掌心弧原则掌心弧是指产品的形体语言，通过柔和的设计使得产品的沟通方式更加具有亲和力,传达出活泼、亲切的品牌态度。图5-2掌心弧的产品设计示例中国移动网关产品外观应是柔和的，外观设计时可以采用曲率连续代替曲线圆角，使得产品曲线更富有张力、亲和度提高：还可以通过把弧度的弦长加长来使曲度过度平滑，避免曲率急转形成高光点，制造出柔和的漫反射。图5-3掌心弧的曲率变化示例5. 3.韵律美原则韵律美是指在材质的对比以及装饰性的表面工艺上作一些细节性的设计，例如辅助色的加入点缀、有设计感的矩阵孔纹等。
