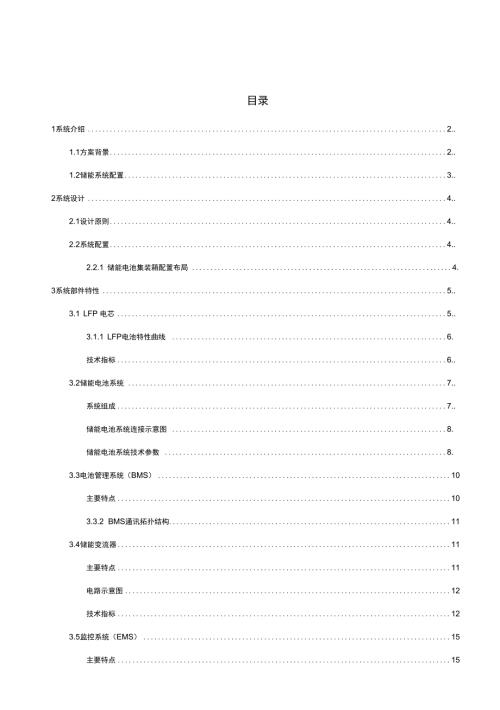

1、目录1系统介绍2.1.1方案背景2.1.2储能系统配置3.2系统设计4.2.1设计原则4.2.2系统配置4.2.2.1 储能电池集装箱配置布局 4.3系统部件特性5.3.1 LFP 电芯5.3.1.1 LFP电池特性曲线 6.技术指标6.3.2储能电池系统 7.系统组成7.储能电池系统连接示意图 8.储能电池系统技术参数 8.3.3电池管理系统（BMS）10主要特点103.3.2 BMS通讯拓扑结构113.4储能变流器11主要特点11电路示意图12技术指标123.5监控系统（EMS）15主要特点15技术指标 153.6辅助系统16消防系统16温控系统 171 系统介绍1.1方案背景储能技术是现
2、代能源体系“发 -输-配-用-储”中的压轴一环，将储能电站用于用户侧，可以提高电网的电能质量，增强电网的供电可靠性。储能技术对于工业用户的主要应用如下：参与电力需求侧响应用户通过配置一定规模的储能，可主动参与电网的需求侧响应。一方面可以获得参与需求侧响应的奖励机制，另一方面也可以改变自己的用电习惯，消减自身高峰负荷，节约用电成本。削峰填谷具有明显峰谷差价的工商业用户，通过安装储能系统， 在电价低谷的时候充电， 在电价高峰的时候放电，赚取峰谷差价，节约用电成本。需量管理工商业用户安装储能系统，可减少变压器增容的投资成本；储能系统在用电高峰时放电，可消减用户 用电峰值，减少容量费，节约用电成本。电
3、压支撑等电能质量改善对用电要求稳定和电能质量要求高的工商业用户，通过配置储能系统作为支撑电源，能够改善因电压跌落、频率波动、临时性断电等电能质量问题，挽回因断电、电能质量不稳而使生产线停产造成的损失。应急电源储能系统能够支撑大功率稳定运行达几个小时甚至十几个小时。对于生产连续性要求高、信息、安全领域的用户，通过配置一定规模的储能系统，可以提供高质量、不间断的电源，保证生产的稳定。1.2储能系统配置500kW/1000kWh，采用集装箱式储能系统，每个集装箱储能系统容量大小为500kW/1000kWh表2-1 500kW/1000kWh系统主要设备清单设备规格数量备注电池系统lOOOkWh1套包
4、括电池组串和电池管理系统双向变流器500kW1台集装箱1=140英尺1个(12192*2438*2896mm)监控系统就地监控1套辅助系统消防、温控、配电、照明、接地1套包括集装箱内消防系统、温控系统、配电系统、 照明系统、接地系统等本方案以秉持科学安全，绿色环保，集约用地的原则进行设计，缩减客户建设周期，促进环境友好发展。系统采用可移动集装箱式模块化设计，易安装、运输、维护和系统扩容。电池集装箱系统由比能量高、成本低廉、安全无污染的磷酸铁锂式储能电池单元以一定的串并联方式进行连接，配比先进的电池管理系统组成，灵活、可靠，易扩展升级。此外，电池集装箱还有如下特点：全方位、多层次的电池保护策略、
5、故障隔离措施，高安全性；集装箱内配置自动火灾报警及自动灭火系统，并具有声光报警和上传功能， 可有效保障极端情况下的防火要求；集装箱内配置智能温湿度调节系统，内部设备工作环境受外部环境影响小，系统应用地域广泛；集装箱内安装网络摄像头和红外距离感应器，用于实时监控和安全防护；开放式以太网接口设计，可提供便捷的通讯接口；2系统设计2.1设计原则1、 按系统每天循环1次，规定电池充放电大于50% 为一次循环，目前可为客户提供运行时间为10年的储能系统；2、 储能系统保证10年的定义为，客户按第1条正常使用10年时，储能系统可释放额定容量 80%的电 量；3、本设计默认客户提出的输出功率要求是并网点的功率；4、 本方案采用500kW 变流器，变流器直流额电压范围 500Vdc 800Vdc，交流侧最大效率98.2%，可 110%过载运行；5、储能变流器交流输出通过变压器连接电网；6、 储能集装箱内部设备（温控、照明、监控等）用电方式可根据需求选择自取电或单独取电模式；2.2系统配置储能电池集装箱配置布局BMS监控柜，以保证储能电池储能系统集装箱配置储能变流器、电池系统、一套消防系统、空调系统、系统的正常运行。
