    400X400柱模板计算书.doc

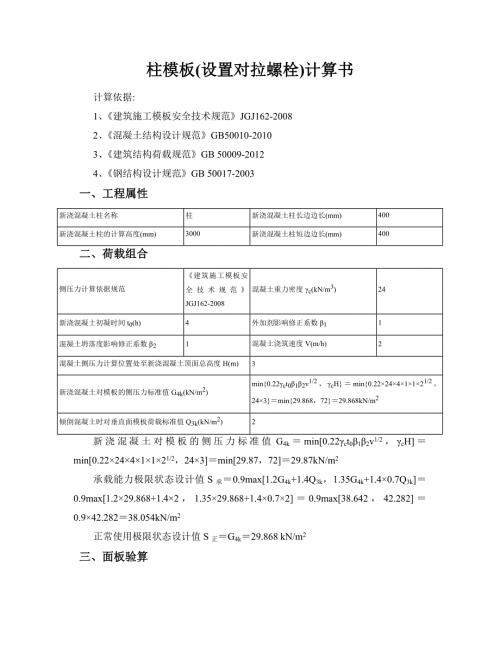

    1、柱模板(设置对拉螺栓)计算书 计算依据: 1、建筑施工模板安全技术规范JGJ162-2008 2、混凝土结构设计规范GB50010-2010 3、建筑结构荷载规范GB 50009-2012 4、钢结构设计规范GB 50017-2003 一、工程属性新浇混凝土柱名称柱新浇混凝土柱长边边长(mm)400新浇混凝土柱的计算高度(mm)3000新浇混凝土柱短边边长(mm)400 二、荷载组合侧压力计算依据规范建筑施工模板安全技术规范JGJ162-2008混凝土重力密度c(kN/m3)24新浇混凝土初凝时间t0(h)4外加剂影响修正系数11混凝土坍落度影响修正系数21混凝土浇筑速度V(m/h)2混凝土侧

    2、压力计算位置处至新浇混凝土顶面总高度H(m)3新浇混凝土对模板的侧压力标准值G4k(kN/m2)min0.22ct012v1/2,cHmin0.222441121/2,243min29.868,7229.868kN/m2倾倒混凝土时对垂直面模板荷载标准值Q3k(kN/m2)2 新浇混凝土对模板的侧压力标准值G4kmin0.22ct012v1/2,cHmin0.222441121/2,243min29.87,7229.87kN/m2 承载能力极限状态设计值S承0.9max1.2G4k+1.4Q3k,1.35G4k+1.40.7Q3k0.9max1.229.868+1.42,1.3529.868+

    3、1.40.720.9max38.642,42.2820.942.28238.054kN/m2 正常使用极限状态设计值S正G4k29.868 kN/m2 三、面板验算面板类型覆面竹胶合板面板厚度(mm)15面板抗弯强度设计值f(N/mm2)14.74面板弹性模量E(N/mm2)8925柱长边小梁根数3柱短边小梁根数3柱箍间距l1(mm)450模板设计平面图 1、强度验算 最不利受力状态如下图,按二等跨连续梁验算 静载线荷载q11.35bG4k1.350.4529.86818.145kN/m 活载线荷载q21.40.7bQ3k1.40.70.4520.882kN/m Mmax-0.125q1l2-

    4、0.125q2l2-0.12518.1450.22-0.1250.8820.22-0.095kNm Mmax/W0.095106/(1/6450152)5.638N/mm2f14.74N/mm2 满足要求! 2、挠度验算 作用线荷载qbS正0.4529.86813.441kN/m 0.521ql4/(100EI)0.52113.4412004/(1008925(1/12450153)0.099mml/400200/4000.5mm 满足要求! 四、小梁验算小梁类型矩形木楞小梁截面类型(mm)4090小梁截面惯性矩I(cm4)243小梁截面抵抗矩W(cm3)54小梁抗弯强度设计值f(N/mm2)

    5、13.5小梁弹性模量E(N/mm2)9000小梁抗剪强度设计值(N/mm2)1.35最低处柱箍离楼面距离(mm)225 1、强度验算 小梁上作用线荷载qbS承0.238.0547.611 kN/m 小梁弯矩图(kNm) Mmax0.193kNm Mmax/W0.193106/541033.568N/mm2f13.5N/mm2 满足要求! 2、抗剪验算 小梁剪力图(kNm) Vmax2.014kN max=3Vmax/(2bh0)=32.0141000/(24090)0.839N/mm2=1.35N/mm2 满足要求! 3、挠度验算 小梁上作用线荷载qbS正0.229.8685.974 kN/m

    6、 小梁变形图(mm) 0.155mm1.125mm 满足要求! 4、支座反力计算 承载能力极限状态 Rmax=3.806 正常使用极限状态 Rmax=2.988 五、柱箍验算 (规范中缺少相关计算说明,仅供参考)柱箍类型钢管柱箍合并根数2柱箍材质规格(mm)482.8柱箍截面惯性矩I(cm4)10.19柱箍截面抵抗矩W(cm3)4.25柱箍抗弯强度设计值f(N/mm2)205柱箍弹性模量E(N/mm2)206000模板设计立面图 1、柱箍强度验算 连续梁中间集中力取小P值;两边集中力为小梁荷载取半后,取P/2值。 长边柱箍: 取小梁计算中b=400/(3-1)=200mm=0.2m代入小梁计算

    7、中得到: 承载能力极限状态 Rmax3.806kN P=Rmax/2=1.903kN 正常使用极限状态: Rmax2.988kN P=Rmax/2=1.494kN 长边柱箍计算简图 长边柱箍弯矩图(kNm) 长边柱箍剪力图(kN) M10.433kNm,N12.042kN 短边柱箍: 取小梁计算中b=400/(3-1)=200mm=0.2m代入小梁计算中得到: 承载能力极限状态 Rmax3.806kN P=Rmax/2=1.903kN 正常使用极限状态: Rmax2.988kN P=Rmax/2=1.494kN 短边柱箍计算简图 短边柱箍弯矩图(kNm) 短边柱箍剪力图(kN) M20.433kNm,N22.042kN M/Wn0.433106/(4.25103)101.851N/mm2f205N/mm2 满足要求! 2、柱箍挠度验算 长边柱箍计算简图 长边柱箍变形图(mm) 短边柱箍计算简图 短边柱箍变形图(mm) 10.654mml/4001.645mm 20.654mml/4001.645mm 满足要求! 六、对拉螺栓验算对拉螺栓型号M12轴向拉力设计值Ntb(kN)12.9扣件类型3形26型扣件容许荷载(kN)26 N2.0422=4.083kNNtb12.9kN 满足要求! N2.0422=4.083kN26kN 满足要求!
