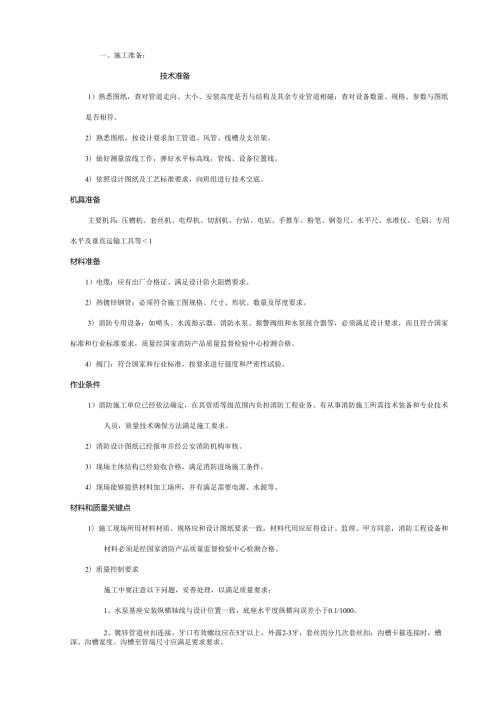

1、一、施工准备：技术准备1）熟悉图纸，查对管道走向、大小、安装高度是否与结构及其余专业管道相碰；查对设备数量、规格、参数与图纸是否相符。2）熟悉图纸，按设计要求加工管道、风管、线槽及支吊架。3）做好测量放线工作，弹好水平标高线，管线、设备位置线。4）依照设计图纸及工艺标准要求，向班组进行技术交底。机具准备主要机具：压槽机、套丝机、电焊机、切割机、台钻、电钻、手推车、粉笔、钢卷尺、水平尺、水准仪、毛刷、专用水平及垂直运输工具等1材料准备1）电缆：应有出厂合格证、满足设计防火阻燃要求。2）热镀锌钢管：必须符合施工图规格、尺寸、形状、数量及厚度要求。3）消防专用设备：如喷头、水流指示器、消防水泵、报警
2、阀组和水泵接合器等，必须满足设计要求，而且符合国家标准和行业标准要求，质量经国家消防产品质量监督检验中心检测合格。4）阀门：符合国家和行业标准，按要求进行强度和严密性试验。作业条件1）消防施工单位已经依法确定，在其资质等级范围内负担消防工程业务。有从事消防施工所需技术装备和专业技术人员，质量技术确保方法满足施工要求。2）消防设计图纸已经报审并经公安消防机构审核。3）现场主体结构已经验收合格，满足消防进场施工条件。4）现场能够提供材料加工场所，并有满足需要电源、水源等。材料和质量关键点1）施工现场所用材料材质、规格应和设计图纸要求一致，材料代用应征得设计、监理、甲方同意，消防工程设备和材料必须是
3、经国家消防产品质量监督检验中心检测合格。2）质量控制要求施工中要注意以下问题，妥善处理，以满足质量要求；1、水泵基座安装纵横轴线与设计位置一致，底座水平度纵横向误差小于0.1/1000。2、镀锌管道丝扣连接，牙口有效螺纹应在5牙以上，外露2-3牙，套丝因分几次套丝扣；沟槽卡箍连接时，槽深、沟槽宽度、沟槽至管端尺寸应满足要求要求。3、各水平支管应在一个水平面上，喷淋支管末端应设防晃支架。4、火灾报警系统暗敷管途经长且有弯曲时，应加过渡盒：设备安装及接线应牢靠可靠。5、风管厚度满足设计要求，角钢法兰与风管轴成直角，法兰不平度偏差不超出2mm,对角线偏差不超出3mm,风管翻边长度大于6mm,螺栓及钾
4、钉孔间距不得大于100mm。火灾报警系统管内线缆应完好无损，接线正负级不能接反，压接牢靠。主要施工工艺水泵安装施工准备T基础检验验收T设备开箱检验T基础画线T设备就位找正固定T隶属设备安装一连通管路T试压一单机试运转f交工验收消防管道安装熟悉图纸与标准、规范和规程f设计交底与图纸会审f现场测量与检验f原材料检验f除锈油漆与防腐f支吊托架制作及安装f管子、附件及阀门检验一除锈油漆与清扫一管道下料与切割一管道压槽、管道套丝、管沟开挖一管道组对f管道与阀门及附件连接f系统试压及强度试验f气密性试验f管道吹扫火灾报警系统安装熟悉图纸与标准、规范和规程f设计交底与图纸会审f现场测量与检验f支吊托架制作及
5、安装f管路敷设、线槽安装f管路穿线、电缆敷设一设备安装一设备接线f系统调试f联合调试防排烟系统安装熟悉图纸与标准、规范和规程一设计交底与图纸会审f现场测量与检验f支吊托架制作及安装f风管、部件、法兰预制及组装f风管系统安装T设备安装T风机试运转、单机调试T系统调试f联合主要施工工艺水泵安装施工准备一基础检验验收一设备开箱检验一基础画线一设备就位找正固定一隶属设备安装f连通管路f试压T单机试运转f交工验收消防管道安装熟悉图纸与标准、规范和规程f设计交底与图纸会审一现场测量与检验f原材料检验一除锈油漆与防腐一支吊托架制作及安装一管子、附件及阀门检验一除锈油漆与清扫一管道下料与切割一管道压槽、管道套
6、丝、管沟开挖一管道组对一管道与阀门及附件连接f系统试压及强度试验一气密性试验f管道吹扫火灾报警系统安装熟悉图纸与标准、规范和规程f设计交底与图纸会审一现场测量与检验f支吊托架制作及安装一管路敷设、线槽安装f管路穿线、电缆敷设一设备安装一设备接线一系统调试一联合调试防排烟系统安装熟悉图纸与标准、规范和规程一设计交底与图纸会审f现场测量与检验f支吊托架制作及安装f风管、部件、法兰预制及组装T风管系统安装一设备安装一风机试运转、单机调试一系统调试联合调试安装工艺及质量控制消防泵安装（I）进行开箱检验，检验其箱号和箱数。以及包装情况：检验名称、型号、和规格是否符合设计要求；检验有没有缺件，损坏和锈蚀情
7、况。进出管口保护物和封盖应完好。手盘转动部位，是否轻便自如。检验有否阻滞、卡住、异常等现象。（2）进行水泵基础验收。其座标位置（纵横轴线）允许偏正负20mm。各不一样平面标高允许偏差0。平面外形尺寸允许偏差20mm。凸台上平面外形尺寸允许偏差-20mm。（3）底座安装：当基础尺寸、位置标高符合设计要求后，将底座置于基础上，按厂家技术文件要求和设计要求增设对应减振垫和减振台座，调整底座纵横中心位置与设计位置相一致。测定底座水平度，用水平尺在底座加工面上进行水平度测量，其允许误差纵、横向均小于0.1/1000。底座安装时应用垫铁调整水平，并将地脚螺栓拧紧。（4）水泵和电机吊装：吊装工具可用三角架和
8、手链葫芦，起吊时，钢丝绳应系在泵体和电机吊环上，不允许系在轴承座或轴上，以免损伤轴承座和使轴弯曲。（5）水泵找平方法：把水平尺放在水泵轴上测量轴向水平：或把水平尺放在水泵底座加工面上或出口法兰面上测量纵向横向水平：水平度用调整泵座下垫铁来取得。立式泵纵横向不水平度不应超出0.1/1000：测量时应以加工面为准。6）水泵试运转：水泵试运行时所用检测工具、仪器准备齐全，试运行检验项目巳明确并落实到人：水泵试运转前，打开泵入口阀门，关闭出口阀门，待出口压力稳定后，迟缓打开出口阀门，调整所需扬程和流量，在设计要求负荷下连续运行不少于2h三消防管道安装1、室内消火栓系统本工程消防系统采取镀锌钢管，D10
9、0采取丝扣DN2100沟槽式连接。消火栓系统刷大红色油漆，自动喷水系统桔红色油漆。丝接：镀锌管通常采取丝扣连接，使用钢锯及砂轮切割机割，使用绞板和套丝机套丝，管螺纹无毛刺和断丝，管线丝扣密封填料依照介质不一样选择，通常为聚油麻厚漆、四氟乙烯或密封专用胶水；丝扣应向一个方向，一次旋紧，不应向反方向旋回，也不应在一段时间后再旋紧：接口有效螺纹应在5牙以上，外露2-3牙:套丝时为预防断丝，密封效果好，应分几次套制丝扣，直径32以下套两板，直径40-50套三板，直径70以上套3-4板。螺纹清洁、规整、无断丝，镀锌钢管和管件镀锌层无破损，接口处无外露生料带，外露丝扣23扣。沟槽连接：镀锌管采取沟槽连接施
10、工工艺为：断管一清理一加工沟槽或开孔一放橡胶圈一安装沟槽件一紧螺栓：沟槽连接安装方法见下所表示：管道沟槽连接安装过程1、把管子按安装所需尺寸截断。2、把管子断口上毛刺、杂质去掉：,1号3、把压槽机固定稳定，检验机器运转情况。管子放入滚槽机和滚轮支架之间，管子长度超出05m,要有能调整高度支撑尾架，支撑尾架固定稳定、预防摆动，使管子垂直于压槽机驱动轮挡板平面并靠紧，使管子和压槽机平台一个水平。4、检验压槽机使用驱压轮和两个下滚轮（驱动轮）。小上压轮和小下滚轮用于88.9168管子；大上压轮和大下滚轮用中219（含）以上管外径。下压手动液压泵使滚轮顶到管子外壁。5、旋转定位螺母，调整好压轮行程，将
11、对应管径塞尺塞入标尺确定滚槽深度：6、压槽时先把液压泵上卸压手柄顺时针拧紧，再操作液压手柄使上滚轮压住钢管。x&._zXW-J8、每压一次手柄行程不超出O.211un,钢管转动一7、打开滚槽机开关，同时操动手压泵手柄均匀迟缓下压。周。一直压到压槽机上限位螺母到位为止，再转动两周以上，确保壁厚均匀，关闭开关、松开卸压螺母，上滚轮自动升起。KBTtf-JJ9、检验管子沟槽尺寸。如不符合要求，再微调，进行第二次压槽时，再一次检验沟槽尺寸，以达成要求标准尺寸10、检验管子断面与管子轴线是否垂直，最大误差不超出2三,去掉断口残留物，磨平管口，确保密封面无损伤。/乂/y、Ik检验沟槽是否符合标准，去掉管子
12、和密封圈上毛刺、铁锈、油污等杂质。检验卡箍规格和胶圈规格标识是否一致。12、在管子端部和橡胶圈上涂上润滑剂。-二dk屈尸14、将向另一根加工好沟槽钢管靠拢对齐，将橡胶13、将密封橡胶垫圈套入一根钢管密封部位。圈套入管端。移动调好胶圈位置，使胶圈与两侧钢管沟槽距离相等，橡胶圈刚好位于两根管子密封部位。15、胶圈外表面涂上中性肥皂水洗涤剂或硅油。上下卡箍扣在胶圈上，将卡箍凸边卡进钢管沟槽内，确认管卡已经卡住管子，用力压紧上下卡箍耳部，使上下卡箍靠紧穿入螺栓。螺栓根部椭圆颈进入卡箍圆孔。16、用扳手均匀轮换同时进行拧紧螺母，确认卡箍凸边全圆周卡进沟槽内，拧紧螺栓，最终检验上下卡表面是否靠紧，不存在间
13、隙为止，安装完成。公称直径（ran）沟槽至管端尺寸（由）沟槽深度（Ilm）沟槽宽度（曲）DNlOO15.92.118.74DN12515.92.118.74DN15015.92.1611.91DN20019.12.3411.91DN25019.12.3911.91DN30019.12.7711.91管道安装1）穿墙及过楼板管道，应加套管，墙体贯通部位应设置阻火圈或长度大于30Omm防火套管，且防火套管明露部分长度不宜小于20OnIln;管道过沉降缝或伸缩缝应采取金属波纹伸缩节。2）全部喷淋支管末端必须采取防晃支架，同一平面水平支管必须_顶板4h寸1消火栓给水干管生活加尊水干管车库管道安装示意图
14、角钢50*生/1O#外胀螺栓12圆飒/C蕾FC三CPt1，一：kjI.，IM120N1506号M、图J-C信号控制器显不地址A1时间11V-X11111联动器J控制模块控制模块控制模块控制模块控带模块电梯空调机消防泵排烟机喷淋泵工质量自检标准每个工序工作完成后必须进行施工质量自检自查和整改。质量自检应包含以下内容：1、支吊架：包含型钢、配件选型，下料，焊缝处理，刷防锈漆，安装位置，间距。检验标准：技术交底。检验方式：目测及工具测量。2、立管：包含立管垂直度，立管在支架上固定是否牢靠、紧密，安装位置，不锈钢卡箍锁紧螺母及沟槽管件锁紧螺母朝向。检验标准：技术交底。检验方式：目测及工具测量。完工清理
15、天天下班后应将施工材料分类搜集、码放整齐，轻易丢失物资（如螺栓、螺母、膨胀螺栓等）和小型工具等应放回库房或加工场内，现场必须进行清扫洁净。施工内容完成后，必须将施工物资全部清理现场，在其余楼层能够继续使用搬运至对应楼层；不再需要使用应搜集到库房。施工完成后场地内不应再留有施工垃圾、材料、机械设备和工具等物品。九文明安全施工；1）不允许在施工现场乱涂乱画，不得在施工现场内大小便。2）施工现场不允许追赶、打闹，禁止向楼下抛弃物品。3）进入施工现场必须戴安全帽，施工作业操作高度在2米以上时必须系好安全带。使用人字梯作业时，梯子拉绳必须坚固，梯子撑开时拉绳必须绷紧。4）立管施工必须严格恪守项目部下发安全技术交底。
