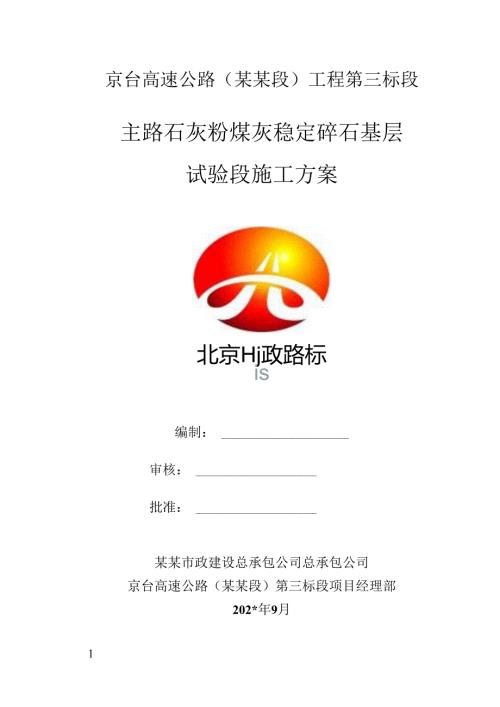

1、京台高速公路（某某段）工程第三标段主路石灰粉煤灰稳定碎石基层试验段施工方案北京Hj政路标is编制：审核：批准：某某市政建设总承包公司总承包公司京台高速公路（某某段）第三标段项目经理部202*年9月1 .编制依据12 .工程概况13 .施工组织及计划安排24 .施工方法及技术措施45 .质量验收96 .质量保证措施107 .混料基层质量通病的处理118 .安全保证措施129 .绿色文明施工措施1310 .雨季施工措施13京台高速公路（某某段）工程第三标段主路石灰粉煤灰稳定碎石基层试验段施工方案1 .编制依据1）京台高速公路（某某段）工程施工图设计2）公路路面基层施工技术细则JTJ/TF20-20
2、2*3）公路工程质量检验评定标准JTGF80l202*4）公路路基路面现场测试规程JTGE60-202*5）公路工程无机结合料稳定材料试验规程JTGE51-202*6）地勘资料及现况调查资料2 .工程概况京台高速公路（某某段）工程第三标段（K6+400K8+85（）,设计起点K6+400,位于主线收费站以南，新凤河以北，与二标终点相接；设计终点K8+850位于中郭路以北，全长2.45km。主路基层试验段桩号ZK8+700-ZK8+850,全长150m,为1层水泥稳定碎石+2层石灰粉煤灰稳定碎石，全厚54cm。其中，中基层、下基层采用石灰粉煤灰碎石，分为两层，每层18cm,底层二灰最宽21.21
3、m。下基层七天无侧限抗压强度0.8MPa;中基层1.lMPa,压实度98%。18Cm水泥稔定碎石18Cm石灰粉煤灰稳定碎石18Cm石灰粉煤灰稳定碎石1875,42路面边爆侧主路标准基层断面图2.1 主要工程量18Cm厚石灰粉煤灰稳定碎石：m2（52088t）2.2 参建单位建设单位：某某市首都公路发展总承包公司总承包公司设计单位：某某市市政工程设计研究总院总承包公司监理单位：某某市首发高速公路建设管理总承包公司施工单位：某某市政建设总承包公司总承包公司3 .施工组织及计划安排3.1 施工日期计划开工日期：2016年9月12日计划完工日期：2016年9月19日3.2 施工组织3.2.1 人员安排
4、按照工程总体施工部署及阶段工期目标要求，为保证工程质量，项目部派一名副经理及一名副总工主抓，施工过程中实行作业区施工现场负责人、技术质量负责人全面负责制，配备质检员、试验员、安全员对工程技术质量、进度、安全及文明施工进行全过程控制。施工队伍选用常年与我单位合作；基层施工经验丰富的专业作业队，所有人员均要进行入场教育。施工队伍由机械工、配合人员、指挥人员组成,各种机械工及其他特殊工种一律持证上岗。项目部主要人员安排序号岗位职务工作内容1朱洪章项目副经理施工现场组织及管理2某漏技术负责技术质量管理，技术交底等工作3耿军辉质量负责现场质量管理控制4见新生试验负责现场试验协调配合及管理工作5某新胜测量
5、负责测量放线复核6于青春安全负责现场安全检查7某文利机械负责机械设备验收8潘无伟材料负责原材料供应协调9某富达现场负责现场施工管理施工队劳动力投入计划表序号岗位人数工作内容1管理人员4施工计划、技术实施2作业班长4各班生产进度、质量管理3机械工16机械操作4普工40配合机械作业5安保4现场安全保卫工作6文明施工10现场及便道清理总计783.2.2材料准备1）配合比石灰粉煤灰碎石采用某某力磊市政建筑混合料总承包公司及某某市京联鑫路用材料总承包公司产品，混合料的配合比必须通过监理工程师审批合格,并且拌合站的供应能力满足施工要求。2）原材料要求石灰质量符合公路路面基层施工技术规程（JTJTF20-2
6、02*）中规定的II级消石灰或II级生石灰的技术指标。粉煤灰中SiO2、A1.03和FeO3的总含量大于70%,粉煤灰的烧失量不超过20%,比表面积大于2500Cm2/g。基层施工时石料颗粒最大粒径不得超过31.5mm,二灰质量占15%,最多不得超过20%o碎石的压碎值不大于25%o3）材料试验石灰粉煤灰稳定碎石，在施工前取代表性样品进行下列试验：颗粒分析石灰的有效钙和氧化镁含量粉煤灰的化学成分、细度及烧失量试验石料的压碎值试验等3.2.3 机械配备根据工程进展情况，提前将基层施工设备进场。测量仪器、试验设备提前检定、校准，符合要求后方可投入工程中。加强对工程机械、设备的检修保养工作，保证机械
7、设备无故障运转，提高施工设备的利用率和完好率。主路试验段施工机械投入计划表序号机械或设备名称型号规格数量I摊铺机ABG86202台2单钢轮振动压路机XS2222台3双钢轮振动压路机BW2021台4胶轮压路机XP3021台5装载机Z1.50C1台6洒水车IOtI辆3.2.4场地准备施工前，将施工区域用围挡封严，在进出口及施工部位处，设置相应的明显警示标志和施工标志，围挡搭设要牢固，并设专人进行巡视看护。检查并整理下承层，在其宽度、厚度、压实度、强度、横坡、标高等各项指标均符合要求后，进行适当洒水，使下承层湿润，不得有表面起皮现象。清除工作面上的松散材料、泥土和其他杂物。用压路机以低档速度(1.5
8、1.7kmh)对路床基面碾压1-2遍，表面不得有松散翻浆、弹簧等，如果发现及时换料处理并补充碾压。路床完成后应约请质量监督站对路基进行弯沉值检测，主路及匝道土基顶面弯沉值控制1.s232.8;检验弯沉值1.以1/100毫米计，按BZZ-100标准轴载。如不满足要求,应找出周围界限，进行局部处理。3.2.5 水电供应施工过程中所用的水源由生活区水源提供或用水车提供，满足现场用水要求。施工电源从自立的变压器接出，同时配备发电机以保证备用。4 .施工方法及技术措施4.2 施工测量D摊铺前要进行测量放样，提前在下承层上恢复路线中线，按摊铺机宽度与传感器间距，导向控制支架布设在直线上间隔为10m,在平
9、曲线上为5m,做出标记，并打设好厚度控制线支架，根据松铺系数算出松铺厚度，控制好高度，挂好控制线。用于摊铺机摊铺厚度控制线钢丝的拉力应不小于800No2）二灰基层超宽碾压，每层摊铺厚度18cm,边坡坡度1:1的，相比顶面设计宽度超宽9cm；每层摊铺厚度18cm,边坡坡度1:1.5的，相比顶面设计宽度超宽14cm。用石灰画出二灰基层的施工边线，人工挂线，混料边缘采用木模板支模时，后背每隔2m钉钢钎固定，随碾压进度用人工配合装载机拆出，循环使用。也可采用土模，土模采用模板支模，人工振动夯夯实，宽度不小于30cm,高度按不同厚度的基层虚铺厚度控制，压实度不小于90%。混料边摸确保顺直、平整、牢固。O
10、oxooo-IgOOOO5boooo(ooooooOooooo-0000。0Oooooo-ooooooOooooo-SOOOOO2刁土模或木模tOoon-OOOOQOoOCPoOooo60000。COoooooOooooonOoooooUoooOoCOoqooo3）测量工程师应在二灰碎石摊铺前，对路线的导线点、水准点进行复核，检查施工段钢丝绳的高程及边线宽度。4.3 拌合混合料在拌和生产过程中，严格按监理批准的配合比执行，按规范规定的频率抽检拌和料质量。混合料在出厂时的含水量应高于最佳含水量1%,以补偿在成型前的水分散失。拌成的混合料堆放时间不宜超过24h,宜当天拌成的料当天运到现场使用，不应
11、长时间存放。4.4 运输1）提前规划运料路线，测算运输时间，配置足够数量的运输车辆，保证供料的连续性。2）运输车辆应采用大吨位的自卸车，车况应良好，运输车辆在每天开工前，要检验其完好情况，装料前应将车厢清洗干净。运输车辆数量应满足拌和、出料与摊铺需要，并略有富余。3）混合料在运输过程中必须覆盖，以减少水分损失。4）到场料要及时做检查，对于过分离析、灰块过多，超粒径骨料过多，含水量过大的料要坚决退场。4.5 卸料混合料到现场后，由质控、试验人员对来料进行检查，合格后专人指挥卸料。运料车停在摊铺机前30Cm处，卸料过程中应挂空挡，轻踩刹车，缓慢起斗，靠摊铺机推动前进，严禁车辆撞击摊铺机。为确保摊铺
12、连续进行，等候的运料车不少于5辆。4.6 摊铺4.7 合料虚铺厚度为设计厚度乘以压实系数，压实系数根据以往的施工经验暂按1.3控制，根据试验段实铺效果调整。18cm厚的虚铺厚度为18xl.3=23.4Cmo2）机械就位：按摊铺厚度铺放垫木，起步垫板每台机组最少三处，置于熨平板下前端对齐，然后测量横坡并对垫板进行调整，使之符合要求。3）待等候卸料的混合料运输车多于5辆后开始摊铺，并应保持连续摊铺。4）根据试验段基层最大宽度21.21m,分两次施工完成，首先两台联铺，摊铺2/3宽度，然后再用一台摊铺机补全另外的1/3宽度。采用2台履带式摊铺机进行作业时，前后两台摊铺机相距510m,前台摊铺机采用路
13、侧钢丝线和设置在路中的导梁控制摊铺高程，后台摊铺机路侧采用钢丝线、路中采用滑靴控制摊铺高程和厚度的方式。前后两台摊铺机铺料重叠510cm,中缝辅以人工修整。5）摊铺机起步要保证平稳，摊铺机的摊铺速度宜控制在l-2mmin左右。摊铺过程中应根据拌和能力和运输能力确定摊铺速度，避免摊铺机停机待料的情况。摊铺510m后技术人员对已铺面层高程、厚度、横坡进行测量，发现超偏差时及时进行调整。6）摊铺前及摊铺过程中应检查摊铺机各部分运转情况。7）调整好传感器臂与导向控制线的关系；严格控制基层厚度和高程,保证横坡满足设计要求。8）摊铺机的螺旋布料器应有三分之二埋入混合料中。混合料如溢出储料斗落在行轮前面要迅
14、速清除。9）摊铺机在安装、操作时应采取如降低布料器前挡板的离地高度等混合料防离析措施，在摊铺机后设专人消除粗、细集料离析现象，铲除局部粗集料集中部位，并用新拌混合料填补。4.8 碾压4.7.1 碾压组合初压：采用18t以上压路机以1.51.7Kmh的速度错1/2轮静压1遍，弱振1遍。复压：采用18t以上压路机进行振压，共强振3遍，速度2.02.5Kmh,振压时采用高频低振，以免出现波浪或搓板现象。终压:采用3Ot胶轮压路机静压1遍，18t压路机以2.02.5Kmh的速度赶光1遍，静压至表面平整、密实，无明显轮迹。共需碾压7遍。4.7.2 碾压注意事项1）在摊铺、修整后，在混料的最佳含水量的+l
15、2%时，立即用压路机跟在摊铺机后在全宽范围内进行碾压。碾压应遵循“先轻后重、先静后振，先慢后快、由边到中”的原则。2）每台摊铺机后，压路机应紧跟碾压，碾压段落长度一般为5080m。碾压段落必须层次分明，设置明显的分界标志。3）碾压应遵循试验路确定的程序与工艺。宜按照稳压（静压）一弱振一强振一最后稳压收面的工序进行压实，直至表面基本无轮迹，路面两侧应多压2-3遍。碾压完成后用灌砂法检测压实度，要求达到98%以上。4）压路机碾压时应重叠1/2轮宽。碾压速度1-2遍为1.51.7kmh,以后2.02.5kmh;碾压时与两侧路肩培土同步压实。5）压路机换挡要轻且平顺，不要拉动铺面，在第一遍初步稳压
16、时，倒车后尽量原路返回，换挡位置应在已压好的段落上，在未碾压的一头换挡倒车位置应错开，成齿状，出现个别拥包时，应进行铲平处理。严禁压路机在已完成的或正在碾压的路段上调头和急刹车。6）碾压时如表面水分大量蒸发需及时洒水，如出现弹簧、松散起皮现象及时人工挖出换料处理，离析部位人工筛细料填补后再压实至标准密实度，确保工程质量。4.8 接缝和调头的处理1）横向接缝：如若第二天继续施工，可留5m段不碾压，待第二天摊铺完后一并碾压；若第二天不能继续施工，可将已摊铺完的基层全部碾压成型，待再次摊铺时，对已碾压完的基层端头用3米直尺仔细量测，将不平整和厚度、高程不能满足要求的部分拉直线垂直刨除后接着摊铺。2）
17、纵向接缝：应避免纵向接缝。在不能避免纵向接缝的情况下，纵缝必须垂直相接，严禁斜接。3）调头处的处理：严禁压路机在已完成的或正在碾压的路段上调头或急刹车。如需调头，应采取措施保护调头作业段。一般可在准备用于调头的约810m长的基层上，先覆盖一某厚塑料布或油毡纸，然后铺上IOCm厚的土、砂或砂砾。4.9 养生每层施工完毕后，第二天或第三天开始养生。由专人看守并设锥形筒阻断交通，确保封闭养生。养生方法采用洒水方法，或根据气候情况采用覆盖土工布后洒水养生，每天洒水，次数视气候条件而定，应始终保持表面潮湿，养生期不小于7天。养生期间除洒水车外，基层上禁止一切车辆通行。养生结束后施工车辆在其上行使车速限制
18、在15kmh石灰粉煤灰基层上下层连续施工时，在下层碾压完毕后，不超过24h内可立即摊铺上层，不需专门养生期。如不采用连续施工，或上层为水稳上基层时，则在下基层养护7天后进行。5 .质量验收根据公路工程质量检验评定标准(JTGF80/1-202*),公路路面基层施工技术规范(JTJ034-2000)进行控制。5.7 基本要求5.8 料应符合设计和施工规范要求，并应根据当地料源选择质坚干净的粒料。矿渣应分解稳定，未分解渣块应予剔除。2)石灰和粉煤灰质量应符合设计要求，石灰须经充分消解才能使用。3)混合料配合比应准确，不得含有灰团和生石灰块。4)摊铺时要注意消除离析现象。5)碾压时应先用轻型压路机稳
19、压，后用重型压路机碾压至要求的压实度。6)保湿养生，养生期要符合规范要求。5.9 质量标准石灰、粉煤灰稳定粒料基层和底基层实测项目项次检查项目规定值或允许偏差检查方法和频率权值基,言底基层高速公路一级公路其他公路高速公路一级公路其他公路l压实度(%)代表值98979695按附录B检查，每20Om每车道2处3极值949392912平整度(mm)81212153m直尺：每20Om测2处XlO尺23纵断高程(mm)+5,-10+5,-15+5,-15+5,-20水准仪：每20Om测4个断面14宽度（mm）不小于设计不小于设计尺量：每20Om测4个断面15厚度(mm)代表值-8-10-10-12按附录
20、H检查，每20Om每车道1点2合格值-15-20-25-306横坡（）+0.3+0.50.3+0.5水准仪：每20Om测4个断面17强度（MPa）符合设计要求符合设计要求按附录G检查35.3外观鉴定1）面平整密实、无坑洼、无明显离析。不符合要求时，每处减12分。2）施工接茬平整、稳定。不符合要求时，每处减12分。6 .质量保证措施D建立健全的质量管理体系，以创建优质工程为目标，在项目经理领导下编制质量岗位责任制度，贯彻执行质量终身制。2）石灰粉煤灰基层开工前召开安全技术交底会，在施工过程中，经常检查施工方案的落实情况，发现问题及时解决，以确保施工生产正常进行。3）加强拌合站的拌合过程质量控制，
21、对各种材料的试验报告及复检试验报告进行严格审查，杜绝不合适材料用于混料拌合。4）施工操作者必须具有相应的操作技能，必须做到考核合格、持证上岗，施工过程中做到施工操作程序化、标准化、规范化，实行工前有交底、工中有检查、工后有验收的流水线操作管理方法，各道工序责任到人，确保施工质量。5）测量工程师应在混料摊铺前，对沿线的导线点、水准点进行复核，检查施工段钢丝绳的高程及边线宽度。6）对施工段落的作业面表面进行检查，表面要干净、无浮土、积水、表面要洒水湿润。7）摊铺采用钢丝引导的高程控制方式。导向控制支架布设间隔直线为IOm,平曲线上为5m,钢丝控力应不小于800N。8）摊铺机宜连续摊铺，不得随意变换
22、速度或中途停顿。摊铺过程中始终保持螺旋布料器应有三分之二埋入混合料。9）检查摊铺机后粗、细集料分布均匀，主要是厚度符合要求。如出现细集料离析现象或局部粗集料“窝”，应要求专人适当处理。10）运输车要用蓬布覆盖，既可减少水分损失，也可夏天防雨。料车进场后，要有专人指挥停放、卸料。11）质控人员对混合料的碾压进行全过程旁站，碾压段落必须层次分明，设置明显的分界标志。遵循生产试验段确定的程序与工艺。严禁压路机在已完成的或正在碾压的路段上调头和急刹车。7 .混料基层质量通病的处理7.7 摊铺时粗细料分离1）现象：摊铺时粗细料离析，也象级配砂砾出现梅花（粗细集中）砂窝（细料集中）现象一样。2）治理方法：
23、混料装车时车辆应前后移动，分三次装料，避免混合料离析。如果在碾压过程中看出粗细料集中现象，也要将其挖出分别掺入粗、细料搅拌均匀，再摊铺碾压。7.8 过干碾压或过湿碾压1）现象：混合料失水过多已经干燥，不经补水既行碾压。或洒水过多，碾压时出现“弹软”现象。2）治理方法：混合料出场时的含水量应控制在最佳含水量+1%。碾压前需检验混合料的含水量（+l%+2%）,在整个压实期间，含水量必须保持在最佳状态。如含水量低需要补洒水，含水量过高需在路槽内晾晒，待接近最佳含水量状态时再行碾压。7.9 成型后不养护1）现象：混合料压实成型后，任其在阳光下曝晒和风干，不保持在潮湿状态下养生。2）治理方法：加强技术教
24、育，提高管理人员和操作人员对混合料养生重要性的认识严肃技术纪律，严格管理。每天洒水的次数视当天气侯而定，在整个养生期内使二灰碎石表面潮湿状态。8 .安全保证措施1）建立以项目经理为首的安全保障体系，全面负责安全工作。落实全线各类人员的安全生产责任制，推行安全交底、安全宣传教育、安全检查、安全设施验收和事故报告等管理制度。2）建立健全安全生产教育培训制度，对进入施工现场的管理及施工人员，未经培训不得上岗作业。3）建立安全值班制度，施工中执行包括工地主要领导在内的轮流值班制度，检查监督施工现场及作业班组安全制度的贯彻执行情况，并做好安全检查记录。4）建立施工现场的消防、保卫等制度，并组织相关人员定
25、期进行检查、整改落实工作。5）对进入施工现场的大型机械设备建立统一管理制度，实行统一备案、管理。6）施工现场安装使用的临时用电设施及临时用电线路，必须符合有关规范和安全操作规程。7）施工前首先对施工范围内的各类地上地下设施按图逐项进行检查，直到全部落实处理。8）工程进场后在主要路口设置施工围挡，要按照交管部门的要求维护好周边相交道路。在主要工地入口地段设置醒目标志，防止出现行车事故。9）各工种联合作业时有专人负责指挥，相互配合。所有进入施工现场的作业人员按规定佩带个人劳保防护用品。10）施工机械安全控制措施车辆驾驶员和各类机械操作员持证上岗，严禁无证操作，对驾驶员、机械操作员定期进行安全教育。
26、严禁酒后驾车和操作机械，车辆严禁超载、超高、超速驾驶，禁止使用带病车辆、机械和超负荷运转。指挥作业的人员，指挥信号必须准确，操作人员必须听从指挥。设专人对机械设备、各种车辆定期检查、维修和保养，对查出的隐患要及时进行处理，并制定防范措施，防止发生机械伤害事故。作业人员必须站在机械侧方指挥与工作，不得背对机械；不得倒退行走。转移中需要在道路上垫木板等物时，必须与驾驶员协调配合，待垫物放稳、人员离开后，方可指挥机械通过。9.绿色文明施工措施1）严格执行“某某市建设工程施工现场管理办法”（某某市人民政府令第72号）等相关法律、法规的规定，认真贯彻环境保护及文明施工的规定。2）施工现场要做到文明施工，
27、避免扬尘，经常洒水，保持干净整洁；与当地村民建立良好关系，遵守当地政府规定。3）施工车辆、施工机械在施工中要尽量控制噪音，以防扰民。4）运输车辆在路基范围内限速行驶，不能超载，车厢必须苫盖或封闭。5）设立施工和生活垃圾集中存放点，安排专人负责清扫，定期清运。保证现场整洁及工作卫生。6）工程材料管理派专人负责，各种材料按规格码放整齐、稳固并设明显标识。7）施工人员除遵守相关规定外，每个人还应从思想上加强环境保护和文明施工的意识，自觉爱护环境，保持环境卫生，保护生态平衡。10.雨季施工措施1）施工期间，设专人收听天气预报，并作好详细记录，了解中短期的天气情况和天气变化，及时取得气象资料，根据气象资
28、料避开雨天施工。2）摊铺段应当合理调配供.铺关系，做到当日摊铺当日碾压成活。3）运料车在运输途中加盖苫布，防止遗洒、扬尘、雨淋。4）对己摊铺好的混合料，在下雨前或冒雨进行初压，雨停后再碾压密实。对已摊铺尚未碾压的混合料遇雨时，雨后封闭交通，晾晒至接近含水量后，再进行修整压实。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业
29、时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火,严禁酒后操作。5、穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
