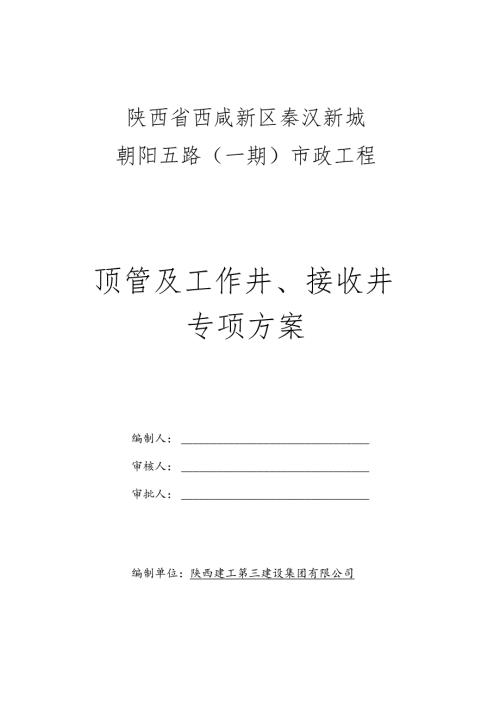

1、陕西省西咸新区秦汉新城朝阳五路（一期）市政工程顶管及工作井、接收井专项方案编制人：审核人：审批人：编制单位：陕西建工第三建设集团有限公司编制时间：年月日1、编制依据笫1页2、工程概况笫1页2.1 场地情况笫1页2.2 地质资料笫1页2.3 沿线地下管网及构筑物笫2页2.4 4雨水工程施工图设计笫2页3、施工方案笫2页4、顶管施工工艺笫3页4.1 泥水平衡顶管施工工艺笫3页4.2 施工工艺流程笫4页4.3 泥水系统、注浆量笫5页5、工作井、接收井第5页5.1 工作井、接收井结构及几何尺寸笫5页5.2 工作井、接收井施工第6页5.3 后背墙第11页6、管道顶进第12页6.1 顶力的理论计算第12页
2、6.2 机械顶管设备选型及安装第12页6.3 顶管工程施工技术措施第13页6.4 泥浆的压注与置换第15页6.5 泥浆的压注方法第16页6.6顶进监控第16页7、质量验收标准第18页8、安全保证措施笫21页8.1 安全生产领导小组及安全生产管理体系笫21页8.2 安全教育及检查制度笫22页8.3 确保施工安全的组织及措施笫22页9、应急救援预案第24页9.1 安全生产事故风险分析笫24页9.2 救援组织机构人员配置笫24页9.3 救援物资笫24页9.4 应急救援程序笫25页9.5 现场应急救援处理办法笫25页10、事故调查笫27页10、施工平面布置图笫29页Ih朝阳五路雨水工程变更图笫30页顶
3、管及工作井、接收井施工方案一、编制依据：陕西省西咸新区秦汉新城雨水工程专项规划陕西省西咸新区秦汉新城朝阳五路(一期)市政工程设计图陕西省西咸新区秦汉新城朝阳五路市政工程一雨水工程变更通知单西安市政设计研究院实测现状地面纵、横断面测量成果给排水工程顶管技术规程(CECS246:2008)；混凝土结构设计规范(GB50010-2010)；建筑基坑支护技术规范(JGJ120-2012)；建筑抗震设计规范(GB50011-2010)；顶进施工法用钢筋混凝土排水管(JC/T640-2008)；地下工程防水技术规范(GB50108-2001)；给水排水管道工程施工及验收规范(GB502682008)o二、
4、工程概况本工程系陕西省西咸新区秦汉新城朝阳五路市政工程一一雨水工程施工图设计。1、场地情况：朝阳五路是秦汉新城渭北综合服务区内重要的南北向次干路之一。道路全长460.648mo朝阳五路现状为道路红线宽15m,机动车道8m,两侧人行道宽3.5m*2o2、地质资料：本工程暂无地勘资料，设计暂按中、粗砂地质类型，经我单位现场开挖上部1.8m为回填土，下部均为砂层。3、沿线地下管网及构筑物：道路中心位置西侧4.4m纵向有一排高压电线杆；5.3m有一条DN200自来水管道，东侧4.8m有一条管径800mm的雨水管道，5.2m有一条DN200自来水管道。4、雨水工程施工图设计本次设计沿道路中心线敷设一条由
5、北向南的雨水主管道，设计管径D13502000mm,管道总长约389m,其中YbYb2段，开挖并排明敷设D1350钢筋混凝土钢承口二级管，180度混凝土基础，长度32m,管道埋深4.4叫Yb2Yb4段，开挖明敷设D2000钢筋混凝土钢承口二级管，180度混凝土基础，长度76%管道埋深4.6、5.02m；Yb4Ybl2段，铺设D2000三级钢筋混凝土钢承口管，采用顶管施工工艺，总长度281m,埋深5.027.5m。顶进完成后在工作井内现浇钢筋混凝土检查井，检查井井距如下：Yb440,n-Yb5-32a-Yb6-32m-Yb736ra-Yb8-36m-Yb936m-YblO-32ra-Ybll-3
6、7ra-Ybl2三、施工方案根据施工现场土质开挖状况，地面约1.5米以上为粘土，以下为中、粗砂，土质稳定性较差。结合我公司近年来相关顶管工程施工的成功经验，充分考虑到本工程地质情况，为减少对相邻地下、地上各类管线及构筑物的扰动，管道顶进拟采用泥水平衡顶管施工工艺。工作井、接收井拟采用钢筋混凝土护壁墙形式，几何尺寸选用工作井8m*6m,接收井6m*5mo选择Yb4、Yb6、Yb8、YblO四座检查井位置作为接收井；四座检查井位置Yb5、Yb7、Yb9、YbII四座检查井位置作为工作井。泥水平衡顶管施工工艺具有施工周期短，土方开挖量小，对周围建筑物及地下相邻管线影响小，工艺成熟，施工方便，安全可靠
7、的特点。四、泥水平衡顶管施工工艺（一）泥水平衡顶管施工微型掘进机被主顶油缸向前推进，掘进机头进入止水圈，穿过土层到达接收井。电动机提供动力，转动切削刀盘，通过切削刀盘进入土层，挖掘的土质在转动的切削刀盘内被粉碎，然后进入泥水舱，在泥水舱与泥浆混合，最后通过泥浆系统的排泥管由排泥泵输送至地面o在挖掘过程中，采用复杂的泥水平衡装置来维持水土平衡，以至始终处于主动与被动土压之间，达到消除地面沉降和隆起的效果。掘进机完全进入土层后，吊下第一根管节，它被推到掘进机的尾套处，与掘进机头相连接，第一根管节顶进后，挖掘停止，液压慢慢收回，另一根管节吊入导轨上，套在第一根管节后方连接在一起，重新顶进，这个过程不
8、断重复，直到所有管节被顶入土层完毕，形成一条永久性的地下管道。掘进机在掘进过程中，采取激光导向控制系统。位于工作后方的激光经纬仪发出激光束，调整好所需的标高及方向位置后，对准掘进机内的定位光靶上，激光靶的影像被捕捉到机内摄像机的影像内，并输送到挖掘系统的电脑显示屏内。操作人员可以根据需要开启位于掘进机内置式油缸进行伸缩，调整切削部分头部上下左右高度，以达到纠偏的目的。当工作井完成以后，经调试完毕的液压系统、顶管掘进机便通过运输到工地，并安装就位至导轨上。微型掘进设备还包括操作室和遥控台、液压动力站、后方主顶、泥浆循环装置、激光定位装置、减摩剂搅拌注入装置、泥水处理装置。（二）施工工艺流程测量引
9、点一一工作井施工一一测量放样一一顶管后背墙制安一一导轨安装一一液压系统、止水圈等安装一一地面辅助设备安装一一顶管掘进机吊装就位一一激光经纬仪安装一一设备调试一一掘进机出工作井一一正常顶进一一顶管机进接受井一一设备转场(三)泥水系统、注浆量1、泥水系统泥浆系统的作用是送走被掘进的渣土，它是由封闭的管道组成，通过机头循环形成泥浆混合物，由及排泥管送走，最后沉淀在地面上的泥浆池内。泥浆通过排泥泵管排出，再由进水泵进水送入机头，排泥由变速的泥浆泵进行控制。机坑旁通装置可控制进排泥浆的速度，以防止泥渣堵塞管道淤积施工现场。本工程挖出的是沙土，泥浆中必须添加膨润土以增加泥浆粘度。2、注浆量的确定本工程每米
10、注浆量计算如下：V=3.14*2.4*0.1*1=0.75m3(1)根据地质条件，一般压浆量为计算值的150%200%,本工程在砂土中顶进，按照200%进行注浆量控制。(2)为防止路面沉陷和地上、地下构筑物扰动，顶管结束后，应及时对管体四周的缝隙充填水泥浆，使其密实坚固，填充水泥浆所用设备与触变泥浆设备相同。逐孔注浆，水泥浆液需搅拌均匀，无结块、无杂物。（3）压浆填充材料：在管顶间隙较小的管段，采用管内注浆，压浆填充材料为水泥粉煤灰浆，配合比为：水泥：粉煤灰=1:3五、工作井、接收井（一）工作井、接收井的结构及几何尺寸本工程土质情况较差，结合我公司相关顶管工程施工的经验，为减小工作井接收井开挖
11、对周围建筑物及管线的扰动，以及施工的安全，工作井接收井拟采用钢筋混凝土护壁墙式。该护壁墙式工作井接收井具有施工周期短、土方开挖量小、对周围建筑物及地下、地上相邻管线影响小、工艺成熟、施工简便、安全可靠的特点。根据施工图纸及我公司施工经验，几何尺寸选用工作坑8m*6m,接受坑6m*5m工作井、接收井开挖深度：工作井、接收井开挖深度按下式计算确定：Hl=hl+h2+h3H2=hl+h3其中：Hl工作井开挖深度H2接收井开挖深度hl一一自然地面距管道底部外壁的高度h2一一管道底部外壁至导轨底面的高度h3一一底板及垫层的厚度（二）工作井、接收井施工本工程工作井、接收井采用土方开挖，再进行钢筋混凝土现浇
12、结构。采用旋喷桩止水固沙，工作井、接收井进洞出洞洞口打两排。土方开挖采用加长伸缩臂挖掘机(专业施工机械)及人工配合挖土，大型运输车运弃土的方式。A、施工方法：1、逆做法土方开挖及井壁施工：(1)、施工顺序、方法：逆做法施工顺序：在开挖前，由测量工根据图纸尺寸进行桩位测放，经校核无误后，方可进行土方开挖施工。采用长臂单斗伸缩臂挖挖掘机进行挖土，挖土顺序为先中间后周边。按标出的桩心十字线吊线检查孔中心位置和孔径，然后进行井壁钢筋绑扎、支定型钢模板和浇筑硅，循环作业至设计要求深度。为保证桩的垂直度，要求每灌柱三节井壁，就应校核该桩中心位置及垂直度一次。(2)、施工中可能遇见问题及处理：如遇局部回填土
13、及淤泥质土层或地下水较大时(如构造蚀变带)，出现塌方、流砂等现象，应采取井壁节高适当缩减到300500n叭并在支模前先采取特殊的防护措施，如堵沙包、稻草、护壁校加厚、钢筋加密等加固措施。同时在坑底一侧挖一临时集水坑，加泵抽水，防止塌方加大，经加固处理后再进行挖土，所塌方后的孔洞应在浇捣护壁混凝土的同时，用混凝土填好。(3)、井壁钢筋绑扎：采用预先下料、井下绑扎的施工方法，工作井及接收井护壁钢筋配筋如下：井壁C30混凝土厚50OnInb每节护壁高度900mm,竖向钢筋下料加长200nun,便于搭接，水平钢筋及竖向钢筋采用二级螺纹钢筋，14200单层双向网片配置,扎好后，经质监站、甲方和监理验收合
14、格后，方可支模浇筑舲。(4)、井壁模板：井壁模板采用加工好的定型钢模板，按井径分块拼装，安装时用U型扣件连接及固定，沿模板底打短钢筋加固，拼装中留一道接缝夹一根中48钢管，以便拆模，必要时采用48钢管加固支撑对顶。(5)、井壁碎浇筑：井壁舲浇筑采用商品混凝土，强度为C30,厚度为500mm,加早强剂。校利用挖掘机斗下送，用建筑模板作布料台，校应对称浇筑，防止模板侧移，舲采用人捣实，每次分层厚度100200mm,防止漏捣。首节井壁聆拆模后，放出中心线及标高于其上。(6)、模板拆除：井壁混凝土终凝8个小时后才能拆除支撑，强度达到IMPa以上时才能拆模，拆模时先拆除钢管，再撬模板；拆下的模板应及时清
15、洁，变形的模板应及时修整。接着进行下一节护壁施工。(7)、井坑地表水及井坑排水1、地面排水：为防止地表雨水冲刷基坑，造成塌方，在基坑开挖前基坑四周地面设排水明沟，同时设置集水井，经沉淀后再将地表水排向地下管道。2、井坑内施工排水，施工时在井底浇筑C20混凝土底板厚300mm,并设置集水坑，及时抽水，以免浸泡井底。B、逆做法施工安全防护措施在开工前，将现场踏勘情况进行分析，研究、设计安全、文明施工措施，具体措施如下：(1)、要保持现状的交通，采用独个孔桩围护施工，采用封闭式施工每个井口用护栏独立围护，并设置工作门，工作门专门给作业工人及机械出入，以及做进口出料。(2)、护横杆采用中60钢管60O
16、nIn1,立杆采用60钢管250Omnb每支立杆用60钢管以600支撑，并采用膨胀螺丝及电弧焊焊接固定。高度为2.2m,栏板采用胶合板，并挂安全标识牌。栏板下用砂灰砖砌400mm高120厚。(3)、交叉路口部份的井口，设专人指挥交通，确保施工生产全。(4)、挖井时，采用独节进深方法施工，每一节深度为900mm,在地质较差部份，每节深度应为300500mm,每挖一节后应立即浇灌混凝土井壁。地面节浇灌混凝土井壁应高于地面0.3mn,地面水才不会流入井内和地面上的杂物、泥土掉落井内，确保井下工作人员安全。(5)、供电给井下的用电设备的线路必须加装漏电保护设置。(6)、开挖井口2米范围内严禁堆放杂物，
17、井口和四周围要装设护栏栅，井周围平台上发现有杂物要及时清除。(7)、随作业面下移，在孔内上下递物和工具是严禁抛和下吊，必须严格用吊索系牢，孔口外围应安装安全示警灯。(8)、进入施工现场的人员不准赤脚或穿拖鞋，必须戴好安全帽，上下井必须扎好安全带。(9)、井下作业人员应穿绝缘鞋，戴绝缘手套，以免漏电伤人。(10)、作好单井开挖、成型、井壁、井底岩层(土层)等有关技术资料的记录和汇总。(11)、挖井过程中如遇意外，急需进行安全抢救或技术处理时，必须严密组织急救工作，要有相应的技术安全措施。(12)、井口上电路的电缆、电线必须有防磨、防潮、防断等的防护措施。(13)、施工用电必须一孔一个箱，配电箱离
18、地1.41.6米。(14)、施工作业照明应遵守施工现场临时用电安全技术规范JGJ46的规定。（15）、坚持安全检查制度。规定每月由项目安质部长牵头对工地进行两次安全检查，安质部要不定期地组织人员进行检查，专职安全员必须天天检查。对检查出的问题、隐患要做好文字记录，并落实到人，限期整改完毕，对危及人身安全的险情，必须立即整改。对每项要整改的问题整改完毕后都要由安全员进行验证。我公司组织每月一次的安全、消防、文明施工大检查，对工地安全状况进行监督。（三）后背墙后背墙是顶进管道时为千斤顶提供反作用力的一种结构，在施工中后起着至关重要的作用。其主要功能是在顶进过程中至始至终地承担主顶工作站顶管前进的后
19、坐力。后背墙的最低强度必须保证在设计最大顶进力的作用下不被破坏，要求其本身的压缩回弹量为最小，以利于充分发挥主顶工作站的顶进效率，在设计和施工后背墙时，应满足如下要求：（1） 有足够的强度即能承受主顶工作站千斤顶的最大反作用力而不被破坏。（2） 要有足够的刚度当受到千斤顶的反作用力时，后背墙材料受压缩而产生变形，卸荷后要能恢复原状。如压缩回弹量大，会导致大量行程消耗在后背墙变形上，极大的降低千斤顶的有效行程，降低顶进效率。（3） 后背墙表面应平直，并垂直于顶进管道的中线，以免偏心受压，造成顶力损失和发生质量安全事故。（4） 后背墙材料的材质要均匀一致，以免承受较大的后坐力时，造成其材料压缩不均
20、出现倾斜现象。根据我公司近年来顶管工程的成功经验，本工程拟采用4*3*0.5钢筋混凝土C30后背墙，水平钢筋及竖向钢筋采用二级螺纹钢筋，16200单层双向网片配置。(四)临时设施(1)供电：施工现场从路东侧电力技校院内引入电源，同时购置备用的150千瓦柴油发电机组一台，保证施工用电。(2)排污及垃圾处理：为达到保护环境、防止污染的目的，施工现场设置泥浆池，将沉淀后的污水就近排入朝阳五路现状污水管道内，并对生活与生产垃圾分类集中堆放外运处理，最大限度地保护施工区域自然环境不被破坏。六、管道顶进1、顶力的理论计算：F=Fl+F2其中F一总顶力Fl一一迎面阻力F3一一顶进阻力Fl=114*DP(D
21、管外径取2.4mP-控制土压力)P=k0*r*H0公式中K0一静止土压力系数，一般取0.55H0地面至掘进机中心的高度，取最大值7mr一土的湿重量，一般取2.73tP=O.55*2.73*7.0=10.51tm2Fl=3.14/4*2.4*2.4*10.51=47.52tF2=3.14*D*f*1.公式中f一管外表面平均综合摩阻力，取0.6tm21.一顶距，取最大值72mF2=11*D*f*1.=3.14*2.4*0.6*72=325.6t总顶力F=F1F2=47.52+325.6=373.12t故主顶油缸选用2台200t(2000KN)级油缸，可满足顶管需要。2、机械顶管设备选型及安装主顶千
22、斤顶：它是顶进系统中的主要设备。为安全起见，顶力设备配置要小，以利间距平行顶进。根据顶力计算，顶管主站拟配备2台200t(2000KN)油压千斤顶，按左右对称布置。主油缸的油压由电动油泵供给，千斤顶行程1800mm。其它设备：包括导轨、千斤顶台架、顶铁、分压环、后承压壁、操作平台、爬梯等(如图)，另外配备2台20Ot(2000KN)备用油压千斤顶。当后背墙制完成及导轨精准安装牢固后，设置好安全围栏和爬梯，然后由工作井边的起重机将上述设备吊入井内按要求的精准安装。3.材).(HO.5他底府F-IiWA3、顶管工程施工技术措施顶管施工主要工序(1)、机械设备及管材的检验与存放本工程使用泥水平衡掘进
23、机，红外线对中仪、水准仪各一台。选用符合设计要求的成套管材。管材运至现场时对管材的外观进行检查，管材是否顶管用的11I级管，规格尺寸是否符合设计要求、管材表面是否有蜂窝麻面、管身是否有细裂纹、接口是否有破损现象、钢套是否有碰撞变形、注浆空是否通畅、合格证及检验报告是否齐全等，对存在问题的管节坚决不退回。(2)顶进顶管的进出洞是顶管成功与否的关键所在，因此在掘进机进洞之前，必须做好洞口的防护工作。及在预留洞的四周、间距为20Omin打膨胀螺栓，然后将大于预留洞600mm的橡胶圈沿外边150mm的位置固定在膨胀螺栓上。顶管机进洞前，将多余橡胶圈置于预留洞内，然后顶管机进洞。防止地下水及流砂涌入井内
24、避免洞口的坍塌。工具头进洞前必须对所有设备进行全面检查，并经过试运转无故障，同时认真核对止水胶板安装位置是否准确，外夹板安装是否牢固，确认无误后才可破除豉封门。进洞时注意止水胶板压入是否均匀，有无翻转、破损等问题，如有应将工具头拔出处理好后重新进洞。顶管机出洞时严格控制出洞时的顶进偏差。中心偏差不得大于50mm,高低偏差宜抛高5IOnln1。若达不到上述要求，拉出顶管机，重新调整。顶进初始阶段的顶进质量对后续顶进的管道轴线等有重要的影响。在进洞口处，顶管机距洞口外壁还余20OmnI时拔除洞口钢板桩，快速推进掘进机进入工作面。顶进施工工艺流程安装导轨-安装红外线对中仪-安装加固后靠背-固定千斤
25、顶脚加-安装千斤顶-连接油缸-吊装掘进机-吊装管节-吊装顶铁-管道顶进 顶管机进洞后顶进的起始阶段，机头的方向主要受导轨安装方向控制，一方面要减慢主顶推进速度；另一方面要不断地调整油缸纠偏和机头纠偏。严格控制前5m管道的顶进偏差，其左右及高程偏差均不能超过50mmo在顶进过程中坚持“勤测、勤纠”的原则。纠偏角度保持在1020,不大于1。如果产生偏差，及时纠正。纠偏逐步进行，坚持“缓纠、慢纠”的原则。 注浆应和顶进同步进行，其原则是先注浆，后顶进；随顶进，随注浆；以保证管外围泥浆套的形成，充分发挥减阻和支承作用。在顶进过程中避免长时间的泥浆停注，保证顶进过程中的全部管段充满良好的泥浆套。压浆方式
26、要以同步注浆为主，补浆为辅，在顶进过程中要经常检查各推进段的浆液形成情况。顶进过程中根据顶力变化和偏差情况随时调整顶进速度，速度控制在50mmmin左右。管道顶进至离工作井内壁前方50Cnl时卸载，收回油缸，安装顶铁，然后继续顶进。(3)、安装管节 当一个顶程结束，收回千斤顶和环型顶铁后，即可在工作井内再下一根管节。 在管节吊入工作井以前，应首先在地面上进行质量检查，确认合格后，在管前端口安放楔型橡胶圈，并在橡胶圈表面涂抹硅油，减小管节相接时的摩擦力。以上工作完成后再将管节吊放在工作井内轨道上稳好，使管节插口端对正前管的承口中心，缓缓顶入，直至两个管节端面密贴挤紧衬垫，并检查接口密封胶圈及衬垫
27、是否良好，如发现胶圈损坏，扭转、翻出等问题，应拔出管节重新插入，确认完好后再布置顶铁进行下一顶程。(4)、膨润土泥浆的压注与置换顶力控制的关键是最大限度的降低顶进阻力，而降低顶进阻力最有效的方法是注入膨润土泥浆。使之在管外壁与土层之间形成一个完整的环状泥浆润滑套，变原来的干摩擦状态为液体摩擦状态。这样就可以大大地减少顶进阻力。选择优质的触变泥浆材料，对膨润土取样测试，主要指标为造浆率、失水量和动塑比。触变泥浆的主要成分是膨润土，再加入碱和水配置而成。触变泥浆配合比为水：膨润土=8:1,为了施工使用时保持流动性，还必须加入缓凝剂和塑化剂。(5)泥浆的压注方法根据管道的埋深及地下水位情况，注浆系统
28、的设定压力一般比管道顶部水土压力高5-30Kpa0为了使触变泥浆套的压力在停注后不能过快降低，在工作井内注浆总管上设置单向阀，不使其回浆。泥浆的压注采用在顶管机压浆、管节、中继环等处连续补浆的方法。对掘进机压浆要与顶进同步，以迅速在管道外围空隙形成粘度高、稳定性好的膨润土泥浆套。从机头后第一节管至管道最后一节管，每隔2m安置一圈压浆管道，每个压浆孔上安装一只1寸球阀，由橡胶软管与压浆总管相连。压浆总管是一根2寸白铁管，连接压浆泵。注浆遇到机械故障、管路堵塞、接头渗漏等情况时，经处理好后方可继续顶进。总注浆量应不小于管外环形空间体积的2陪，考虑到泥浆的损失，必须经常性的连续补浆，确保泥浆套的完整
29、6)、顶进监控控制好顶进方向，确保按设计管道轴线顶进是顶管施工中的核心问题，因此本工程的测量按照公司施工测量放样复核管理办法执行。具体如下：前期测量顶管前，先根据领桩点，放出本工程的平面控制点及临时水准点，经三级放线和复核后方可使用。在工作井设置管道轴线控制桩和临时水准点、工作井护桩，以便复核顶管轴线和工作井位置是否移动。开顶前，准确测量掘进机中心的轴线和标高偏差，并作好原始记录。在机具内，要安装倾斜仪传感器，操作者可以随时得到机头的水平状态，控制刀盘的旋转方向和纠偏。本项目顶管采用激光全站仪来监控顶进方向。基坑的导轨尽可能延长至井壁洞口附近。导轨要有足够的刚度，且安装焊接牢固。安装后的导
30、轨轴线和标高误差小于2m11i;主顶油缸和后座的安装也要满足牢固的要求，其水平和垂直误差小于IOmm。顶进测量测量仪器固定安放在工作井的后部、千斤顶架子中心，并在工作井内建立临时测量系统。顶管过程中必须按要求测量和控制管道标高及中心偏差，并作好记录。每顶进50cm必须测量一次，要勤测量，多微调，纠偏角度应保持在1020,不得大于1。每节管道顶进结束时，及时测量管道中心的轴线和标高偏差，记录交工程师审核确认；测量仪器随时校正，每一次交接班时必须校正仪器一次。竣工测量管道顶完后，应立即在每节管道上选点，测量其中心位置和管底标高。根据测量结果，绘制竣工曲线，以便进行管道质量评定。测量地面的沉降，并作
31、好记录以确定顶管施工对周围环境的影响情况。3、施工人员安排：顶管工程施工专业化程度高，需要有一个精干、高效的施工管理体系组织组织和指挥施工生产，同时选择熟练专业的顶管作业人员。本单项工程拟选用近年来在秦汉新城承担多项顶管施工的作业队伍担任施工任务。他们具有丰富的施工经验，能确保施工质量和施工安全。本工程采用分班制实行施工，即早班和晚班，每班12小时。各班配备作业人员12名，即施工工长1名、测量工1名、专职安全员1名、吊车司机1名、机手2名、专业电工1名、设备维护及检修1名、辅助工4名。每名管理人员和特种作业人员必须持证上岗，并做好技术交底记录、交接记录和施工记录。七、质量验收标准工作井质量验收
32、标准1、工作井的围护结构，井内结构施工质量验收标准应按现行国家标准建筑地基基础工程施工质量验收规范GB50202给排水构筑物工程施工及验收规范GB50141的相关规定执行。2、工作井符合下列规定：（1）、工程原材料、成品、半成品的产品质量应符合国家相关标准规定和设计要求；检查方法：检查产品质量合格证、出厂检验报告和进场复验报告。（2）、工作井结构的强度、刚度和尺寸应满足设计要求，结构无滴漏和线流现象；检查方法：观察按本规范附录F第F.0.3条的规定逐座进行检查，检查施工记录。（3）、混凝土结构的抗压强度等级、抗渗等级符合设计要求；检查数量：每根钻孔灌注桩、每幅地下连续墙混凝土为一个验收批，抗压
33、强度、抗渗试块应各留一组；沉井及其他现浇结构的同一批混凝土每工作班且每浇筑100m3为一个验收批抗压强度试块留置不少于1组；每浇筑SOO/混凝土抗渗试块留置不少于1组；检查方法：检查混凝土浇筑记录，检查试块的抗压强度、抗渗试验报告。工作井的允许偏差检查项目允许偏差合格点数检查方法范围点数1井内导轨安装顶面高程顶管、夯管+3.0每座每根导轨2点用水准仪测量、水平尺测量盾构+5.0中心水平位置顶管、夯管3.0每根导轨2点用经纬仪测量盾构5.0两轨间距顶管、夯管22个断面用钢尺侧量盾构52盾构后管座片高程+10.0每环底部1个点用水准仪测量水平轴线+10.01个点3井尺寸矩形每侧长、宽不小于设计要求
34、每座两个点挂中线用尺测量4进、出井预留洞口中心位置20每个竖、水平各1点用经纬仪测量内径尺寸20垂直向各1点用钢尺侧量5井底高程30每座4点用水准仪测量6顶管工作井后背墙垂直度0.1%H每座1点用垂线、角尺量测水平扭转角0.1%1.顶管管道应符合下列规定1、顶管及附件等工程材料的产品质量应符合国家有关标准的规定和设计要求；检查方法：检查产品质量合格证明书、各项性能检验报告，检查产品制造原材料质量保证资料；检查产品进场验收2、接口橡胶圈安装位置正确，无移位、脱落现象；钢管接口焊接质量应符合本规范第5章相关规定，焊接无损探伤检验符合设计要求；检查方法：逐个接口观察；检查钢管接口焊接检验报告。3、无
35、压管道的管底坡度无明显反坡现象；检查方法：观察；检查顶进施工记录、测量记录4、管道接口端部应无破损、顶裂现象，接口处无滴漏；检查方法：逐节观察，其中渗漏水程度检查按本规范附录F第F.0.3条执行。5、管道内应线形平顺、无突变、变形现象；一般缺陷部位，应修补密实、表面光洁；管道无明显渗水和水珠现象；检查方法：按本规范附录F第F.0.3条、附录G的规定逐节观察。6、管道与工作井出、进口的间隙连接牢固，洞口无渗漏水；检查方法：观察每个洞口O7、管道内应清洁，无杂物、油污；检查方法：观察8、顶管施工贯通后管道的允许偏差应符合表6.7.3的规定。顶管施工贯通后管道的允许偏差检查项目允许偏差mm检查数量检
36、查方法范围点数1直线顶管水平轴线顶进长度30Om50每节管1点经纬仪挂中线尺量30OmW顶进长度100Onl100顶进长度100Om1./102直线顶管内地高程顶进长度30OmDi1500+40-5030OmW顶进长度100Onl+60-80顶进长度OOOm+801003相邻管口错口钢筋混凝土管15%壁厚,且W20用钢尺测量4对顶时的错口50用钢尺测量八、安全保证措施成立安全生产领导小组，建立健全安全生产管理体系安全保障检查程序图(2)安全教育及检查制度为进一步落实安全生产责任制，明确各级、各部门安全生产责任，多形式开展安全生产宣传教育，包括：新进工地人员三级安全教育；变换工种人员的安全教育；
37、根据季节、施工项目特点进行有针对性的教育；特殊工种应持证上岗，对各种安全事故处理坚持三不放过。同时建立施工现场安全检查制度：项目部每旬检查一次；施工对每周检查一次。上述检查活动必须有书面记录。检查中发现的事故隐患整改做到定人、定措施、定时间如期整改完毕并完成书面反馈。(3)确保施工安全的组织及技术措施为确保安全生产，根据分部分项工程特点，进行有针对性的全面的安全技术交底，并履行签字手续。建立以经理为第一责任人的各级安全生产责任制，真正做到“专管成线，群管成片，纵向到底，横向到边”，杜绝施工中的违章指挥和违章作业现象的发生。精心组织安排施工，做好安全工作，各种作业施工队必须按施工规程作业，进入施
38、工现场必须戴好安全帽，水上作业穿救生衣。按照市建委、市公安局关于施工现场防火规定的通知，做好防火安全工作。根据工程特点，消除安全隐患，设立安全管理点，并制订相应安全防范措施。各类电器、电线、机械设备要有专人负责，严守操作规程，电缆过路须埋管敷设，绝缘性良好，各种电器须安装漏电开关，坚持做好用电值班制度的交接班手续。施工现场须设置安全警示牌，支架上施工必须按照规定及时布置安全网，施工走道两旁必须布置扶手围栏。在工地现场成立安全检查工作组，具体负责安全施工和消防保卫工作。在各分项工程施工技术方案中，另制定详细的、有针对性的安全技术措施，这些必须成为向施工班组交底的重点内容，并根据这些措施落实材料、
39、品具和检查人员检查方法。安全交底和每周的安全活动要作为制度，成为安全工作检查的主要内容。配备足够的安全用品，购置足够的消防器才，组织义务消防抢险队，制定工地用火制度，对各用火单位指定专门的看火负责人，宣传消防。(ID建立严格的奖惩制度，以经济手段进行安全管理，防止工伤事故的发生。加强上下联系，组成一个统一南安全消防保卫系统，经理部到各系统、各班组应有专人负责。做到既有分工又有联系，形成上下同心的保安全力量。(13)加强安全教育，提高全员安全意识。主要是安全第一的教育，本职工作安全基本知识技能教育，操作规程，排除险情和应急措施的教育，遵守规章制度和岗位作业标准教育，行车安全教育。(14)工作井上
40、部设安全平台，周围设护栏杆，井口高出地面30厘米，防止井周围物体滑落进入井内，井内上下层立体交叉作业，设安全网，安全挡板，井下作业戴安全帽。起重设备由专人操作和专人指挥，统一信号，预防发生碰撞。车靠近工作井边坡行驶时，加强对地基稳定性检查，防止发生倾翻事故。加强机械设备维护、检查、保养。机电设备由专人操作，认真遵守电安全操作规程，防止超负荷作业。临时用电要求一律用“三相五线制”配线，两极漏电保护。所有用电设备要做好接零接地保护，传动部分要设安全罩，地下照明采用36V低压照明。作好防洪、防雨、防雷措施、机电、起重设备做好接地。定期和不定期开展安全检查评比工作，查违章，查隐患，查措施，抓落实，表扬
41、先进，树典型，使安全工作常备不懈。九、应急救援预案1、安全生产事故风险分析1. K污水管道沟深坑宽，危及到现场施工人员及附近村民的人身安全。1.2. 手持电动工具使用中存在绝缘保护不到位存在触电危险，危机操应急救援组织机构人员实行双配置，每天有配套人员值班。执行现场抢救和医疗人员经过培训，救援小组15天进行一次演练。在施工现场显著部位公示当日值班人员姓名及联系万式O3、救援物资3.1、 疗、急救房一间。3.2、 担架。3.3、 夹板、绑扎带、急救物品、消毒箱子、剪子、镶子、止血钳等急救药品、器具。3.4、 干燥木棒、电工钳、绝缘手套、绝缘胶鞋。4、应急救援程序5、现场应急救援处理办法1.1、
42、触电事故5. 1.1施救人员做好自身安全防护。6. 1.2分离开触电人和用电设施，切断电源。7. 1.3做人工呼吸，心脏按摩，处理外伤。1.2、 坠落、击打等肢体受伤事故5. 2.1不要轻易移动，尽量原地施救Q6. 2.2止血、消毒、固定挫伤部位。7. 2.3保存冷冻残肢。8. 2.4服用药物止血。5.3、 火灾事故5.3.1 1切断电源，转移离火较近的易燃品。5.3.2 组织扑救，尽量使用现场灭火材料，用沙土扑压或其他灭火材料扑救。5.3.3 抢救受伤人员，进行现场包扎Q5.3.4 保护好现场，防止盗抢发生。5.4、 急救临时处理工地发生工作人员受伤，在现场的所有同志都应该掌握一些急救伤员的
43、办法，已是受伤减小到最小程度，应学会以下几种办法：首先观察伤员的意识状杰，是否清楚。问答是否正确。即可初步确定伤员受伤轻重。1、脉搏。数一数每分钟跳动多少，感觉其力量大小。如每分钟搏动70次/分钟即可认为心脏基本正常，如果脉搏摸不到，很可能是休克或心跳停跳应立即把病人放平，或者有人把双下肢抬起以增加其回心血量。一人双手掌重叠在前胸左侧用力向下按压，每分钟60-70次，这叫胸外心脏挤压法，可以使心跳停止的病人恢复正常心跳，建立新的循环。2、观察呼吸，是否规律。频率16-18次/分钟，口唇是否青紫，呼吸困难的严重程度。用手或棉絮放在双鼻孔看有无气流流动，如呼吸停止，应立即进行人工呼吸。先把病人平卧
44、使双上肢上展，术者在伤病头部，使双上肢屈曲向下，并向双上肢伸展。18次/分钟。或者术者像骑马式在腰部，双手按压胸廓两侧。频率同上。用此法使呼吸得以恢复。判断受伤的部位，根据受伤的不同分别用不同的措施急救，此点比较容易，外伤出血部位一看便知内伤的损伤，则要经过仪器检查和临床观察才可以做出初步诊断。5.5、 工地常见的几种伤情处理1、颅脑外伤：处以观察以上四点外，看其有无恶心，呕吐抽风等。对严重意识障碍要用担架抬下，以及用救护车送医院抢救。2、四肢骨折：应就地平卧，用担架等硬物抬下，不能用人或软的易弯曲的材料抬伤员以防止进一步加重。四肢骨折可用木条等捆绑四肢，防止活动因骨折断进一步损失血管神经。
45、出血者，给予包扎或上止血带，防止出血过多，休克难以抢救，上止血带应15-30分钟放开一次，以免肢体长时间缺血而坏死。3、挤压法：范围广泛者，大量软组织损伤，以至休克，急性肾功能衰退主要是肌肉破坏红蛋白大量堵塞肾小管引起，死亡率很高，应及时送往医院处理。4、触电者：应及时切断电源，心跳停止者应进行心脏按压。5、烧伤：多因氧焊、电焊、油料等引起，小面积烧伤在工地医务室给予处理，大面积烧伤应及时送往医院抢救。6、预防：应按安全规范化管理进行施工。工作人员戴好安全帽，绝缘手套、穿绝缘鞋等。以适应文明工地之要求。十、事故调查事故发生后保护好第一现场，为事故调查创造条件。事故现场在专业救援开始以后就应由监理方组织施工单位开展事故调查，如实查清事故原因及人员财产损失情况，写出事故调查报告，送规划局、安监局、质检站。.一-a自林巽31.H西侧西侧、4/自.l-.赢人行道一：六-再三-贰匚一-Im扁一1士二C雨水主留3州三-他崛蜡_绰工愀Ia1.东侧东侧U施工平面布置图说明：1、绿色为工作井、蓝色为接收井、黄色为明埋段检查井。2、施工车辆由西侧人行道通行，西侧人行道纵向有一排高压电线杆，一条自来水管道。东恻人行道纵向有一条雨水管道和一条自来水管道3、东西两侧人行道红色虚线为自来水管道。
