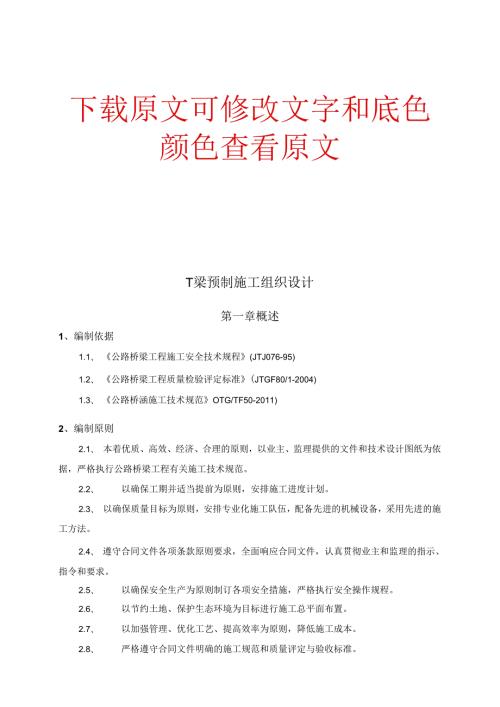

1、下载原文可修改文字和底色颜色查看原文T梁预制施工组织设计第一章概述1、编制依据1.1、 公路桥梁工程施工安全技术规程(JTJ076-95)1.2、 公路桥梁工程质量检验评定标准(JTGF80/1-2004)1.3、 公路桥涵施工技术规范OTG/TF50-2011)2、编制原则2.1、 本着优质、高效、经济、合理的原则，以业主、监理提供的文件和技术设计图纸为依据，严格执行公路桥梁工程有关施工技术规范。2.2、 以确保工期并适当提前为原则，安排施工进度计划。2.3、 以确保质量目标为原则，安排专业化施工队伍，配备先进的机械设备，采用先进的施工方法。2.4、 遵守合同文件各项条款原则要求，全面响应合
2、同文件，认真贯彻业主和监理的指示、指令和要求。2.5、 以确保安全生产为原则制订各项安全措施，严格执行安全操作规程。2.6、 以节约土地、保护生态环境为目标进行施工总平面布置。2.7、 以加强管理、优化工艺、提高效率为原则，降低施工成本。2.8、 严格遵守合同文件明确的施工规范和质量评定与验收标准。第二章标准化T梁预制一、工程概况邵光高速项目是海峡西岸经济区高速公路网“三纵、八横、三环、三十三联”中的一条重要联络线，它的建设将开辟福建通往江西等内陆省份的又一快速通道，有利于加强闽北地区与江西鹰潭、抚州、资溪等地的经济交流，促进福建与江西乃至中西部地区的经济合作。项目所在地邵武和光泽既是我国沿海
3、重要的军事战备物资储备中心，也是军事物质及人员进出福建的重要中转枢纽之一。本项目的建设，必将在沿海和内地之间构筑起一条新的快速入闽大通道，密切联系沿海前线与军事后方，为军事物质及人员快速进出福建提供重要交通基础保障。本项目的建设在路网上的布局是必要的，且在政治、经济、交通、国防上均具有重要意义。A6标段起点位于光泽县华桥乡石壁窟村（桩号：K50600）与A5标段终点（桩号：K50600）对接，建石壁2、3号大桥（187米和262米）和跨九折溪，经高家垄，建高家垄中桥（82米）、高家垄隧道（402米）和高家垄大桥（393米）。石壁2号大桥：全桥共一联：6*30m,上部构造采用预应力佐连续T梁（后
4、张法），先简支后连续，30m预应力碎连续T梁共60片。石壁3号桥：左桥共两联，4*30m+5*3011b右桥共4*30m+4*3011b上部构造采用预应力碎连续T梁（后张法），先简支后连续，30m预应力碎连续T梁共85片。高家垄大桥：全桥共三联：3*35m+4*35m+3*35m,上部构造采用预应力碎连续T梁（后张法），先简支后连续，35m预应力碎连续T梁共110片。A6标段预制T梁：30mT梁145片，35mT梁110片，合计255片。二、施工准备1、技术准备1.1 熟悉图纸，根据现场条件、T梁数量和工期确定预制场预制台座数量、存梁区大小，编制详细的T梁预制专项施工技术方案，绘制详细的预制场
5、施工布置平面图。包括养生管线、轨道、电缆的布置等应详细标明。其次，熟悉施工图纸各项要求、说明等,绘制台座施工图。1.2 、伸长量计算预应力筋的理论伸长量由下式计算：1.=Pp1.Z（ApEp）式中：PP预应力筋的平均张拉力，直线筋取张拉端的拉力（N）；1.预应力筋的长度（包括两端千斤顶内的工作长度）（mm）Ap预应力筋的截面面积（mm?）Ep预应力筋的弹性模量（MPa）2、材料准备2.1、 钢筋材料准备1）钢筋应具备原制作厂的质量证明书，运到工地后，按规范要求进行抽样检查，光圆钢筋符合GB1449.1-2008的规定，带肋钢筋符合GB1499.2-2007的规定，预应力钢绞线符合GBT522-
6、2003标准的低松弛预应力钢绞线的规定。2） H级钢筋如采用电弧搭焊接，单面焊接IOd,双面焊缝5d,焊缝平顺饱满，不得夹杂焊渣，并按规定提取试样，做拉力和冷弯试验，焊接质量应符合有关规定。3）气温较低时钢筋焊接，其环境温度不宜低于54）加工成型的钢筋应堆放在防雨棚中，并加以标志，以防混用。2.2、 水泥、外掺剂、砂石原材料准备1）水泥选用52.5普通硅酸盐水泥，具备较高的稳定性，各项指标合格。水泥、外掺剂的检验及抽检试验按照公路桥涵施工技术规范执行。2）砂、石等原材料亦应经过严格的检验程序，以保证拌制的混凝土满足各项指标,检验及抽检试验按照公路桥涵施工技术规范执行。2.3、 钢绞线原材料准备
7、所有钢绞线进场必须有出厂合格证，表面不得有裂缝、毛刺、机械损伤、油污、锈蚀、死弯等缺陷；钢筋、预应力钢材以同炉号不超过60t为一个取样单位，经检验合格后方可使用，其机械性能分别按GB13013、GB1499和GBT522-2003执行。2.4、 锚具、夹片准备锚具、夹片必须经过外观检测，不得有裂纹、伤痕、锈蚀、尺寸不得超过允许偏差。对锚具的强度、硬度、锚固能力等，应根据供货情况，按有关规定进行检验，附后要求后才能验收和使用。3、预制场布设根据桥梁的分布情况，为便于施工管理，特将预制场设置于K52+620-K53+080主线路基上，宽度24.5米，长460米，临时占地面积1300(2,共设T梁预
8、制台座24个，具体布置见预制场平面布置图。4、预制台座由于T梁自重较大，且有后张预应力，反拱度也会较大，所以台座必须牢固，在预制底座时先预埋锚固台座钢筋。从吊装考虑，距底座端4060cm两头各设以开口，设置活动底座，以便吊装时挂索用。台座下57cm处，隔0.5m预埋对拉孔位，横隔板位置加设对拉秆，底模采用8mm钢板。台座间距采用梁板面板宽度加2.5m,纵向间距不小于5m。5、模板加工模板加工时除了要满足强度、平整度等设计要求外，还应当考虑模板安装、拆卸方便容易，同时应按最佳位置布设高频附着式振动器支架。三、施工进度计划1、人员设备组织安排：安排熟练工人50人；主要设备：龙门吊5台，预应力张拉设
9、备2台，千斤顶2台，附着式振捣器20台，插入式振捣器4台、险运输车2台。2、施工计划安排本合同段预制场计划于2014年4月1日开始进行预制场建设，于2014年6月20日开始预制T梁，计划于2014年12月完成全部T梁预制工作，于2014年8月起开始桥梁上构的架梁作业。四、施工工艺流程清理底模、施工放样T绑扎钢筋T安装预应力管道T安装侧模、端头模板一绑扎顶板钢筋T浇筑梁体混凝土梁体养生T张拉、压浆T移梁T封堵头。五、施工方案1、龙门吊的设计与拼装为方便预制场的T梁起吊与钢筋模板的吊装，在预制场内设置5座龙门吊。龙门吊由工厂制造、现场拼装，设计起重能力4X80T,结构轻巧、拼装快捷，受力性能稳定可
10、靠。龙门吊设计净宽21.5m,高11m；龙门吊横梁顶部各安装1台5T固定式起吊系统，底座采用C30,底座顶部外围用5cm槽钢焊接，槽钢间用12钢筋交叉加强。槽钢上面铺设5mm钢板做底模，底模钢板每块长6m,钢板与钢板之间焊接平之后再磨平。龙门吊轨道铺设长度约460m,采用43kgm重轨。2、模板和底座模板采用组合钢模，在工厂定制，T梁模板纵向分节长度为8m节，两相邻模板采用616螺栓连接，并设企口缝防漏浆。在底座下预埋直径80PVC管套，使用对拉螺杆固定外模下部；外模上部使用带卡口的对拉螺杆加定长钢管套固定；两个卡口之间的距离与T梁顶宽一致，模板纵向每隔2m安置一台1.5kw高频振动器，且两边
11、错开安装，共20台。拼装模板时用龙门吊把模板分块吊到所要制梁的制作台，按编号顺序排列不能颠倒。先拼侧模，然后拼端头部分。拼侧边模时先用对拉螺杆将模板基本固定，再拼两端吊装孔及支座预埋钢板；安装支座预埋钢板采用Im水平尺或水准仪抄平，控制其水平误差不大于2mm;然后拼装端头模。拼完后对侧模的水平、接缝以及横隔板模进一步调整，位置准确后固定对拉螺杆。拆外模时，首先拆出端头模板及隔板堵头模，然后松开对拉螺杆和支撑，拆除两边侧模，因为模板属大面、小厚度钢结构，侧向刚度不大，所以在拆除、起吊等作业时应谨慎操作防止模板发生塑性变形。拆除外模后，在梁体同一部位用醒目油漆标识统一编号。3、钢筋与预应力筋的加工
12、与绑扎普通钢筋加工每批到达工地的钢材，均向驻地监理工程师提供生产厂家的试验报告和出厂质量保证证明书。并按不同种类、等级、牌号及生产厂家，分类堆放于钢筋棚内或水泥枕梁上,保证钢筋离地面50c11,且及时覆盖挂牌标识。钢筋在使用前，进行调直和除锈，保证钢筋表面洁净、平顺，无局部弯折.项目允许偏差（mm）受力钢筋顺长度方向加工后的全长10弯起钢筋各部分尺寸20箍筋、螺旋筋各部分尺寸5钢筋的加工制作在钢筋棚严格按设计图进行，钢筋的弯制、焊接严格按规范进行操作。加工钢筋的偏差不超过下表的规定：所有钢筋（尤其是受力筋）在正式焊接以前，按要求认真做焊接试件合格后方可施焊。受力钢筋焊接设置在内力较小处，并错开
13、布置，对于焊接接头，在接头长度区段内（焊接接头长度区段内是指35d长度范围内，且不小于50Omnb绑扎接头长度区段是指1.3倍搭接长度），同一根钢筋只有一个接头。施焊顺序宜由中到边对称地向两端进行，先焊骨架下部，后焊骨架上部。相邻的焊缝采用分区对称跳焊，不能顺方向一次焊成。钢筋的交叉点用铁丝绑扎结实，也可用点焊焊牢。焊接时注意及时除焊渣,渣逢光滑、饱满焊接长度大于设计要求12cm,只能使用500型以上的焊条同时控制电流,避免电流过强损伤主筋。预应力筋加工预应力筋进场时分批验收，除对其质量证明书、包装、标志和规格等进行检查外，还按每批钢绞线中任取3盘，从每盘所选的钢绞线端部正常部位截取一根试样进
14、行表面质量、直径偏差和力学性能试验。如每批少于3盘，则逐盘取样进行上述试验。试验结果如有一项不合格，则不合格盘报废，并再从该批未试验过的钢绞线中取双倍数量的试样进行该不合格项的复验，如仍有一项不合格，则该批钢绞线为不合格。预应力钢绞线室外存放时，时间不超过6个月，采取垫枕木并用苫布覆盖等，防止雨露和各种腐蚀性气体、介质的影响。预应力筋的下料长度可查施工设计图确定，下料长度数据见附表。钢绞线切断工序及误差，应满足设计要求及张拉操作需要。钢较线的切断采用切割机或砂轮锯，不准采用电弧切割。钢校线编束时，逐根理顺，绑扎牢固，防止互相缠绕。钢筋安装钢筋绑扎前，仔细核对钢筋配料表和料牌，核对钢筋的直径、形
15、状、尺寸和数量无误后进行绑扎。安装时，要考虑到钢筋的穿插就位的顺序（如：先绑扎底板筋，骨架钢筋及与梁肋交接处的箍筋，再绑扎梁肋、横隔板的构造筋等，最后绑扎行车道板钢筋），以及与模板的相互配合，以减少安装困难。钢筋绑扎在台座上划线标示。孔道定位盘、锚具等均按设计要求精确就位捆绑焊接牢实。安装钢筋时，在适当位置加设与梁体同等级的塑料垫块，确保钢筋保护层厚度。钢绞线的设计高程及位置中心线由测量组精确测放并标置于骨架钢筋上，波纹管安装按此位置固定。绑扎行车道板钢筋时.，按设计图纸的要求埋设护栏、梁端伸缩缝的预埋钢筋。4、布预应力管道、锚具T梁预应力筋孔道采用塑料波纹管制孔。塑料波纹管的连接采用大一号型
16、的波纹管。接头管的长度为300mm,其两端用密封胶带或塑料热缩管封裹，波纹管的位置事先按设计图中预应力筋的曲线坐标在侧模或箍筋上定出曲线位置，固定时采用钢筋支托，间距为500mm,钢筋支托在箍筋上，箍筋底部垫实。波纹管固定后用铁丝扎牢，以防浇筑混凝土时上浮而引起严重的质量事故。锚锭板与端模用螺锋临时固定以抵抗浇注彼时的振动和冲击，而且保证模板与锚垫板之间、锚垫板与波纹管之间不漏进水泥浆。同时详细检查，保证锚具与预应力孔道垂直，锚垫板与波纹管接缝部分不产生折线，确保张拉时锚具对中。5、磴浇筑浇筑碎前，对模板、钢筋、管道、锚固端垫板及支座预埋件进行检查并做好记录，其数量、位置、尺寸符合设计要求后方
17、可浇筑。将模板上的杂物、积水和钢筋上的污垢清理干净。T梁混凝土配合比由试验室确定。水泥采用普通硅酸盐水泥，细骨料选用级配良好的中砂，细度模数不小于2.6,含泥量小于2%；粗骨料质地坚硬、级配良好的碎石，骨料的抗压强度比所用碎强度高50%,含泥量小于1%,针片状颗粒含量小于5%,采用饮用水作为拌和用水。拌和好的碎颜色一致，拌和均匀，无离析和泌水现象。混凝土浇注时采用碎运输车运送，碎用轻便龙门吊配吊斗吊运入模浇注，附着式振动器与插入式振动器相结合振捣。T梁混凝土的浇注工艺主要控制浇注方法和混凝土的振捣，采用一气呵成的连续浇注法，水平分层浇注，层与层之间浇注间距不大于1.5m。浇注方法如下：浇注方向
18、从梁的一端循序进展到另一端，在将近另一端时，为避免梁端混凝土产生蜂窝等不密实现象，应改从另一端向相反方向投料，而在距该端411r5m的位置合拢。浇筑时注意：锚垫板、锚圈位置的正确和稳固；锚固区振捣密实，除使用内部振捣外宜使用外部振捣器加强振捣；与预制现场相同条件养生的碎试件强度尚未达到15-20MPa时，不得拆除模板。分层下料、振捣，每层厚度不超过30cm,上下层浇注时间相隔不应该超过一小时（当气温在30以上时）或1.5小时（当气温在30以下时），上层混凝土必须在下层混凝土振捣密实后方能浇注，以保证混凝土有良好的密实度。T梁的马蹄部分钢筋和预应力管道比较集中，为保证质量，可先浇注完马蹄部分,后
19、浇注腹板。横隔板与腹板同时浇注，浇注时应分段分层，平行作业。为避免腹、翼板交界处腹板混凝土沉落而造成纵向裂纹，可在腹板混凝土浇注完成后略停一段时间，使腹板混凝土能充分沉落，然后再浇注翼缘板。但必须保证在腹板混凝土凝结前将翼板混凝土浇注完毕，并及时整平、收浆。当混凝土浇注的间歇时间超过规定时间，或前层混凝土已凝结，则要待前层混凝土具有不小于1.2MPa强度时，才能浇注下一层混凝土。重新浇注时，先要对前层混凝土进行凿毛及清理或作台阶处理等。T梁混凝土浇注时，特别注重混凝土的振捣，振捣应由专人负责，附着式与插入式振捣器相结合。预应力锚具位置的预埋件和加固钢筋很多，特别注意混凝土的密实性，细心振捣,必
20、要时可使用小骨料混凝土浇注。施工中严格控制混凝土的拌和质量、坍落度。为减少T梁混凝土的待强时间，混凝土拌和时，可按试验室确定的比例加入减水剂。为便于后续工序施工，按后装先拆、先装后拆的顺序拆模，轻拿轻放，防止模板破损和变形。6、混凝土养护顶板碎灌注完毕开始初凝时，需要再次进行收平拉毛。采用土工布覆盖，自动喷淋系统进行养生，并派专职试验员负责，保持其湿润，养生时间不小于7d；因本标段上部构造进入施工时已到冬季，还将按照混凝土冬季施工措施进行加强养护。7、预应力钢绞线的张拉对预应力钢校线施工预应力之前，对构件进行检验，确认外观和尺寸符合质量标准要求，且梁体碎强度经试验室确定已达到设计要求的设计强度
21、的90%且龄期不少于10天后方能进行预应力钢束张拉。钢绞线穿束穿束前检查锚垫板和孔道，锚垫板位置准确，孔道内畅通，无水和其他杂物。穿钢绞线束前根据管道号数和长度，将钢绞线穿入端戴上铁帽（俗称“炮弹头”）固定紧。穿钢绞丝束用人工或卷扬机牵引，在穿束过程中，当钢绞线端头接近管道口时及时抬高钢绞线束，并放慢速度，使钢绞线端头全部入管道。如发生个别钢绞线顶弯，应将其更换后再行穿束。穿束完毕后逐一对钢绞线管道进行检查，若发现波纹管接头有破损，松脱现象及时进行修补，确定无误后，方可进入下道工序。安装千斤顶安装千斤顶时特别注意其活塞上的工具锚孔位和构件端位工作锚的孔位排列一致。不允许钢钱线在千斤顶的穿心孔内
22、交叉，以免张拉时发生断丝现象，工具锚的夹片，注意保持清洁和良好的润滑状态。新的工具锚上的档板连同夹片一同卸下，向锚板的锥孔中重新涂上一层润滑剂，以防夹片在退楔时被卡住，润滑剂可用石墨、石腊等。对于长钢钱线束一次张拉不到吨位时.，只需把工具锚向前移动，重复上述张拉过程,直到达到所需吨位。同时做好相应的张拉记录。如遇个别钢较线滑移，可更换夹片，用小千斤顶单独张拉。千斤顶在工作过程中，加卸荷载力求平稳，避免冲击，初次使用前先将千斤顶空载反复运行二、三次，以排除内腔的空气。预应力张拉采用整体两端对称张拉，实行应力与延伸量双控，张拉时作好相应的记录。如实际延伸量与设计延伸量误差大于6%时，应查明原因及时
23、处理。张拉梁体预应力施工在符合下列要求时才进行：体校强度经试验确定已达到设计强度的90%,且混凝土龄期不小于10天；张拉前必须做好千斤顶和油泵的编号和标定，与张拉吨位相应的油压表的读数和钢绞线伸长量的计算，对千斤顶和油泵进行仔细的检查，以保证各部分不漏油并能正常工作，应画出油压表读数和实际拉力的标定曲线，确定预应力筋（束）中应力值和油压表读数间的直接关系，采用两端对称张拉。张拉顺序的确定和清孔穿束等工作。为了使油压表正确反映千斤顶张拉力，当千斤顶使用超过六个月或300次或在使用过程中出现不正常现象或检修后应重新校验，换油压表后也要重新标定。梁体碎强度经试验室确定达到设计强度90%后，且碎龄期不
24、小于10天，才能张拉施工，T梁钢束的张拉顺序为：50%N3-100%N3-100%N2100%Nl,采用两端同时张拉，共配备专业技术人员1人，技术工人4人，采用电脑控制。应力张拉实行应力和延伸量双控，张拉时作好相应的记录。张拉程序：0f初应力：10%6con-100%con（持荷2min）一锚固SCon为张拉时的控制应力即张拉至初应力时在预应力钢绞线束两端标画记号，继续张拉至控制应力的100%,并持荷2分钟，测量伸长量。伸长值符合千斤顶张拉力的计算伸长值，进行锚固，放松千斤顶。张拉束位顺序按规定进行，本项目采用电脑张拉设备以后能保证两端千斤顶升降压、划线、测伸长、插垫等工作基本一致。千斤顶油泵
25、压力表按规范要求定时送有资质部门进行检校，一切工作程序有记录，并报监理工程师批准。伸长值的计算与量测预应力钢材在用应力方法张拉时，以伸长值进行校核，实际伸长值与理论伸长值差控制在6%以内。理论伸长量参照设计图纸。T梁预制场建设布预应力管道不合格循环施工模板安装调整验收工碎浇注合格压浆机具准备预应力险T梁预应力张拉施工工艺框图质量保证体系思想保组织保技术保施工保制度保经济法TQC教检查创优效果检测程序质量保证人员仪器素质设备保证性能保证重新检测重新检测委方代性样托取表试培专人训管理-定期检查II考技术技术试质量质量（核）负责负责人检人检不合格合格颁证准予上岗允许使用允许开展检测填写送达检查仪器
26、委托中心设备、被单试验测件情况室并作记录不合格合格理见录档处意记存技术质量负责人组织调查，分析原因处理记录存档上报有异议无异数据处理、填赢测报告委托方技术质量负责人审查签发0U1-IIZIIIIFI2、吊装作业区、安全通道是否设置禁止标志；预制场的制梁区、存梁区、构件加工区等各生产区域应设置明示标志3、钢筋绑扎区在明显位置是否设置明示标志4、张拉台座两端是否设置指令标志，并设置钢板防护5、正在使用的机械设备是否在醒目位置悬挂机械操作安全规定公示牌（即安全操作规程），易发生机械伤害的场所、施工现场出入口应设置禁止和警示标志1、进场机械设备是否能满足工程质量和施工进度要求；对环境不会造成污染和破坏
27、2、施工现场安装、拆装大型施工机械时，是否由具有相应资质的单位承担4机械设备3、预制场内是否设置起重设备（如龙门吊），电热设备、起重设备应进行专业安检4、对组装好的龙门吊，在使用前是否进行满载试吊，运梁轨道和龙门轨道在使用前应进行试运行，满足要求后方可使用5安全文明1、站内各功能区是否在明显位置设有防火设施，站内灭火器不少于10个，至少设置一个消防池并配备相应的灭火器材2、场内是否设置沉淀池，施工污水应先汇入沉淀池处理达标后方能排放3、场地内专人清扫、洒水，场地整洁4、废水、废油、及生活污水是否按要求处理5、预制场施工用水是否满足预制场施工用水的水质和水量要求，预制场的蓄水池是否确保施工用水充足6、场内应设置张拉防护台座，确保张拉操作时人员安全施工单位意见：年月日（盖章）监理单位意见：年月日（盖章）项目业主意见：年月日（盖章）市高指意见：年月日（盖章）省高指意见：年月日（盖章）y.y,
