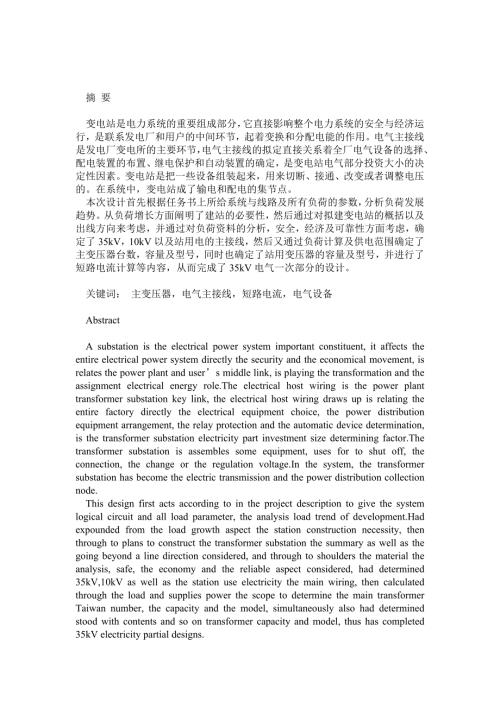

14、蒅螈肇肅莁螈螇芁芇螇衿肃薅袆羂艿蒁袅肄肂莇袄螄芇芃蒁羆肀艿蒀肈莅薈葿螈膈蒄蒈袀莄莀蒇羃膇芆薆肅罿薄薆螅膅蒀薅袇羈蒆薄聿膃莂薃蝿肆芈薂袁芁薇薁羃肄蒃薀肆芀荿蚀螅肃芅虿袈芈膁蚈羀肁薀蚇螀莆蒆蚆袂腿莂蚅羄莅芇蚄肇膇薆蚄螆羀蒂螃衿膆莈螂羁罿芄螁蚀膄膀螀袃羇蕿蝿羅节蒅螈肇肅莁螈螇芁芇螇衿肃薅袆羂艿蒁袅肄肂莇袄螄芇芃蒁羆肀艿蒀肈莅薈葿螈膈蒄蒈袀莄莀蒇羃膇芆薆肅罿薄薆螅膅蒀薅袇羈蒆薄聿膃莂薃蝿肆芈薂袁芁薇薁羃肄蒃薀肆芀荿蚀螅肃芅虿袈芈膁蚈羀肁薀蚇螀莆蒆蚆 摘 要 变电站是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。电气主接线是发电厂
15、变电所的主要环节，电气主接线的拟定直接关系着全厂电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。变电站是把一些设备组装起来，用来切断、接通、改变或者调整电压的。在系统中，变电站成了输电和配电的集节点。本次设计首先根据任务书上所给系统与线路及所有负荷的参数，分析负荷发展趋势。从负荷增长方面阐明了建站的必要性，然后通过对拟建变电站的概括以及出线方向来考虑，并通过对负荷资料的分析，安全，经济及可靠性方面考虑，确定了35kV，10kV以及站用电的主接线，然后又通过负荷计算及供电范围确定了主变压器台数，容量及型号，同时也确定了站用变压器的容量及型号，并进行
16、了短路电流计算等内容，从而完成了35kV电气一次部分的设计。 关键词： 主变压器，电气主接线，短路电流，电气设备 Abstract A substation is the electrical power system important constituent, it affects the entire electrical power system directly the security and the economical movement, is relates the power plant and users middle link, is playing the trans
17、formation and the assignment electrical energy role.The electrical host wiring is the power plant transformer substation key link, the electrical host wiring draws up is relating the entire factory directly the electrical equipment choice, the power distribution equipment arrangement, the relay prot
18、ection and the automatic device determination, is the transformer substation electricity part investment size determining factor.The transformer substation is assembles some equipment, uses for to shut off, the connection, the change or the regulation voltage.In the system, the transformer substatio
19、n has become the electric transmission and the power distribution collection node.This design first acts according to in the project description to give the system logical circuit and all load parameter, the analysis load trend of development.Had expounded from the load growth aspect the station con
20、struction necessity, then through to plans to construct the transformer substation the summary as well as the going beyond a line direction considered, and through to shoulders the material the analysis, safe, the economy and the reliable aspect considered, had determined 35kV,10kV as well as the st
21、ation use electricity the main wiring, then calculated through the load and supplies power the scope to determine the main transformer Taiwan number, the capacity and the model, simultaneously also had determined stood with contents and so on transformer capacity and model, thus has completed 35kV e
22、lectricity partial designs. Keywords:Main transformer，Single bus bar segment wiring，Short out in the- 1 electric current ，Electric equipment 2 绪论 变电站是电力网中线路的连接点，作用是变换电压、交换功率和汇集、分配电能，它直接影响整个电力系统的安全与经济运行。变电站中的电气部分通常被分为一次部分和二次部分。本次是某35kV变电站的初步设计，主要为电气一次部分。本次设计属于毕业设计,是在学习了相关专业课程(如发电厂电气部分、电力系统分析、电力系统继电保护
23、原理等),且对各类变电站了解后设计的。本次设计为我们在走上工作岗位前对工程设计有细致的了解,并掌握一定的工程设计方法打下了基础。本次设计主要包括变电站总体分析、电力系统分析、主接线选择、主变选择、无功补偿设备选择、短路电流的计算、电气设备的选择、防雷设计、配电装置和平面设置等。在主接线设计中，在35kV侧我们把两种接线方式在经济性、灵活性、可靠性三个方面进行比较，最后选择35kV采用单母线分段接线方式。在10kV侧采用单母分段接线方式。变电站内的高压配电室、变压器室、低压配电室等都装设有各种保护装置，这些保护装置是根据下级负荷地短路、最大负荷等情况来整定配置的，因此，在发生类似故障是可根据具体
24、情况由系统自动做出判断应跳闸保护，并且，现在的跳闸保护整定时间已经很短，在故障解除后，系统内的自动重合闸装置会迅速和闸恢复供电，这对于保护下级各负荷是十分有利的。这样不仅保护了各负荷设备的安全和延长了其使用寿命，降低设备投资，而且提高了供电的可靠性，这对于提高工农业生产效率是十分有效的。工业产品的效率提高也就意味着产品成本的降低，市场竞争力增大，进而可以使企业效益提高，为国民经济的发展做出更大的贡献。生活用电等领域的供电可靠性，可以提高人民生活质量，改善生活条件等。可见，变电站的设计是工业效率提高及国民经济发展的必然条件。目前国内外较先进的是变电站综合自动化，其一般为无人值班，有人值守，四遥设
25、计，采用综合自动化实现控制、保护、测量和远动等功能。微机控制，通过“远方”、“就地”转换开关实现就地（就地单元控制）、远方（站内控制室微机及调度中心）两种控制方式，用微机实现模拟操作，待确认后再执行控制命令。测件和保护元件接各自独立的CT，全部四遥量送至调度中心，站内通信采用大量通信网等。随着农村电网建设的快速发展，对于农网35kV变电站实行综合自动化及无人值班已成为县级电网自动化发展的方向，国家电力公司推行的两网改造中，35kV变电所的规范设计对农网建设起到重要作用，根据国家电力公司农村电网建设与改造技术原则第4章“35kV输变电工程”和“35110kV变电所设计规范”中的规定，35kV变电
26、站设计原则如下：1.针对农村用电负荷分散、供电可靠性相对较低的特点以及节约用地的原则，从控制规模入手，采用先进设备，以减少一次性投入和长期运行费用考虑，应推广使用保护、测量和控制一体化设计，采用分层分布式结构，组屏式或就地分散安装式变电站综合自动化设计方案。2.考虑到供电质量与供电可靠性、设计成无人值班变电站。3.预测10年负荷发展需求，主变至少按两台考虑，选用低损耗、节能型调压变压器。4.考虑到变电站设备渗油问题，在设备选型方面，优先选用先进国产和进口 3 设备，以提高供电可靠性、降低运行费用。5.考虑到节约土地、节省资金并便于维护，高压设备均采用户外装置。变电站综合自动化的发展将是以后变电
27、站发展的主导方向，它不但节省了人 力、物力、财力，而且从更大程度上可以保证供电质量，提高供电的可靠性。 4 第1章 概述 1.1变电站概述 变电站是电力系统的重要组成部分，是联系发电厂和用户的中间环节，起着变换和分配电能的作用，直接影响整个电力系统的安全与经济运行。电气主接线是变电站设计的首要任务，也是构成电力系统的重要环节。电气主接线的拟订直接关系着全站电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。根据电力系统技术规程中的有关部分，特别是：第1.0.2条：系统设计应在国家计划经济的指导下，在审议后的中期、长期电力规划的基础上，从电力系统整体出
28、发，进一步研究提出系统设计的具体方案；应合理利用能源，合理布局电源和网络，使发、输、变电及无功建设配套协调，并为系统的继电保护设计，系统自动装置设计及下一级电压的系统等创造条件。设计方案应技术先进、过度方便、运行灵活、切实可行，以经济、可靠、质量合格和充足的电能来满足国民经济各部门与人民生活不断增长的需要。第1.0.6条：系统设计的设计水平可为今后第五年至第十年的某一年，并应对过度年进行研究（五年内逐年研究），远景水平可为第1015年的某一年，且宜与国民经济计划的年份相一致。系统设计经审查后，23年进行编制，但有重大变化时，应及时修改。 1.2 变电站的作用和主要设备组成 水力、火力以及和核能
29、等发出的电能，由于经济上的原因把电压升高，用输电线送到变电站，在这里将电压降低，用输电线再送到其它变电站，或通过输电线和配电线路送到用户。这样，在变电站除了把输电线送来的电压和电流进行变换，集中和分配外，为了使电能的质量良好以及设备安全，还要进行电压调整电力潮流控制以及输配电线和变电站的保护。 1.2.1 变电站主要设备组成 变电站为了起到电能再分配的作用，有主变压器、输电线和开关设备、控制装置与互感器、避雷器、调相器设备和其它设备组成。 1.2.2 变压器 变压器是变换电压的主要设备，一般在变电站用于降低电压。变压器由单相变压器和三相变压器。一般使用经济上有利的三相变压器，单相变压器仅在高电
30、 压、大容量的500kV变电站等由于受到搬运上的限制而被采用。 1.2.3 输电线和开关设备 在变电站内汇集着许多集中和分配电力的输配电线，与主变压器一起接在母 5 线上，在每一条线路的引出口除装设断路器和隔离开关。断路器通常用于电路的送出、停止或切换，当输、配电设备发生事故时则用来自动切断。隔离开关用于输、配电线路时，在检修断路器等电气设备时断开它们以隔离电源，有时用来切换母线环。 1.2.4 控制装置与互感器 控制装置是变电站的中枢神经、值班员监视设备的运行状态，根据需要进行设备的操作以及联合互感器进行电压、电流和功率的测量。互感器的主要作用是将高电压、大电流转换成低电压、小电流进行测量或
31、保护。 1.2.5 避雷器 避雷器是把系统中如雷电和操作过电压之类的异常电压抑制在规定值以内，从而保护以变压器为主的主要设备。 1.2.6 调相设备 调相设备，因为在重负荷是使电流超前，轻负荷时使电流滞后，所以用来进行电压的调整。 1.2.7 其它设备 变电站内除上述设备外，还有接地和屏蔽装置、站内电源蓄电池、照明设备 等其它各种设备。 1.3 变电站的种类 变电站是电力系统的中间环节，根据在电力系统的地位和作用，可分为以下几类： 1.3.1 枢纽变电站 枢纽变电站位于电力系统的枢纽点，电压等级一般为330kV以上，联系多个电源，出线回路多，变电容量大，全站停电后将造成大面积停电或系统瓦解，枢
32、纽变电站对电力系统的运行稳定和可靠性起着重要作用。 1.3.2 中间变电站 中间变电站位于系统主干环形线路或系统主要干线的接口处电压等级一般在330kV220kV汇集处，23个电源和若干干线路，高电压侧的穿越功率为主，同时降压向地区用户供电，电站停电后，将引起区域电网的瓦解。 1.3.3 地区变电站6 地区变电站是一个地区和一个中小城市的主要变电站，电压等级一般为220kV，全站停电后将造成该地区和城市供电的紊乱。 1.3.4 企业变电站 企业变电站是大中型企业的专用变电站，电压一般在35kV220kV，12回进线。 1.3.5 终端变电站 终端变电站位于配电线路的终端，接近负荷处，高压侧以1
33、0110kV引入，经降压后向用户供电。变电站就是输电和配电的集结点，上述变电站分类的电源配置没有硬性的规 定，上面所提的电压仅仅是具有代表性的。一座变电站的作用是要完成下列一个或更多的功能：1.换接、连接或切断系统的各部分，这有断路器或开关来完成；2.变压，用电力变压器升压或降压； 7 第2章 电力系统及变电站总体分析 2.1 电力系统分析 电力系统及变电所的设计首先要对电力系统进行分析才能选择正确的方案，及对变电所进行总体分析才能设计比较经济、可靠的变电所方案。根据35110kV变电站设计规范第1.0.31.0.6条规定：第1.0.3条：变电站的设计应根据工程的5-10年发展规划进行做到远，
34、近、远期结合。以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。第1.0.4条：变电站的设计，必须全面出发，统筹兼顾。按照负荷性质，用电容量，工程特点和地区供电条件，综合国情合理地确定设计方案。第1.0.5条：变电站的设计，必须坚持节约用地的原则。第1.0.6条：变电站设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。为满足工业发展的需要,新建一座35kV变电站，以10kV电压供乡镇企业和农业用电，同时以35kV向附近的大型企业供电。变电站安装两台变压器，一次设计并建成。 2.2 变电站总体分析 设计依据根据省电力公司审计XXXX号文件35kV变电站设计任务书的批复
35、 2.2.1 变电站的建设的必要性 为了满足工业发展和城乡用电的的需要，需新建35kV变电站一座.本次设计任务35/10kV线路回数: 35kV 2回10kV 8回 2.2.3 站址选择 1土建专业的配合问题一个设计良好的变电站，除了技术先进、设备良好、电气开关设备和构架布置整齐合理、控制操作维护方便外，配电建筑也要求美观大方、通风采光良好，给运行人员创造一个舒适的环境。8 变电站的土木建筑是供配电的一个重要组成部分，如何在保证安全配电距离的前提下，因地制宜，设计出外型新颖、美观大方的配电建筑，是必须与土建专业技术人同密切配合、精心设计、精心施工的，比如过去有的变电站为了变压器的防爆防火问题
36、没有与土建配合好，使得10kV高压配电间不能开门开窗，影响了高压室的通风采光，如果有10kV高压室外墙预埋好进线架或电缆沟把主变10kV侧的进线改为架空进行或电缆沟埋设，就可以把变压器布置在防火防爆的距离之外，这样布置即可以使得进线美观，一次设备排列整齐、视野开阔，又能使10 kV高压配电可配置大玻璃和开设大门，妥善解决了通风和采光问题。 2变电站具体位置与选址原则(1)接近负荷中心。(2)进出线方便。(3)便于设备运输。(4)根据需要适当考虑发展。(5)尽量设在污染源的上风。(6)尽量避开多尘、震动、高温、潮湿有爆炸、火灾等场所。(7)不应设在厕所、浴室或生产过程中地面经常潮湿和容易积水场
37、所的正下面。 2.3 负荷分析 负荷分析：根据负荷的用电程度不同将电力负荷分为三级：一级负荷、二级负荷、三级负荷。一级负荷：中断供电将造成人身的伤亡，在政治上造成重大的经济损失如：重大的交通枢纽、通讯枢纽，经常于国际活动的大量人员集中的公共场所还使用设备损坏，产品报废重要负荷中断将发生爆炸，火灾和中毒等给人民的生活带来影响。二级负荷：中断供电在政治上经济上造成较大损失使连续的生产过程被打乱，需要长时间才能够恢复，使企业减产影响重要单位的正常工作使公共场所秩序混乱。三级负荷：中断供电后无重大的影响。1.对于一级负荷必须有两个独立电源供电，且当任何一个电源失去后，能保证对全部一级负荷不间断供电。2
38、对于二级负荷一般要有两个独立电源供电，且当任何一个电源失去后，能保证全部或大部分二级负荷的供电。3.对于三级负荷，一般只需一个电源供电。 2.4 供电规划和供电方案 做好供电规划，是搞好设计、建设35kV变电站送变电工程的重要前提，过去在供配电中，往往不经过全面规划就进行变电站的设计和施工建设（至少对全面规划做得不够全面和细致），所以经常出现许多不合理现象：变电站选址布局不合理、主变或输电线路截面选得过小、设计标准过低、不考虑经济效益及供电的可靠性等等，甚至出现一条35kV线路上“T”接多个变电站的现象，从而导致供电9 的可靠性差，电压损失大，有些变电站35kV侧及10kV侧均为熔断丝保护，
39、常常造成越级跳闸，扩大停电范围。此外，变电站选址远离负荷中心或离县城圩镇过远，维护管理和生活上都不方便，所以在做好供电规划设计后，可以避免和杜绝上述不合理的现象。该变电站计安装主变两台，2#主变作为热备用，一次性设计并建成，设备一期上齐。供电方案，取35kV电源为变电站的电源，新建35kV变电站，导线型号LGJ-400，供变电站1#、 2#主变。新建35kV总站与35kV区域变电站连接，直接接出10kV保安电源。 系统1系统237KV图2-1供电规划2.5 主变选择变压器是变电站最主要和最贵重的设备，变压器的选择在变电站中是比较重要的。 2.5.1 变压器容量和台数的选择 1.主变容量的考虑原
40、则：(1).主变容量选择一般应按变电站建成后510年的规划负荷选择，并适当考虑到远期几年发展，对城郊变电站，主变容量应与城市规划相结合。(2).根据变电站的负荷性质和电网结构来确定主变容量，对有重要负荷的变电站应考虑一台主变压器停运时，其余主变压器容量在计及过负荷能力后的允许时间为了保证供电可靠性，变电所一般装设两台主变，有条件的应考虑设三台主变的可能性。10 2.主变台数的考虑原则：(1)对大城市郊区的一次变，在中、低压侧构成环网情况下，装两台主变为宜。(2)为满足运行的灵敏性和可靠性，如有重要负荷的变电所，应选择两台三 绕组变压器，选用三绕组变压器占的面积小，运行及维护工作量少，价格低于四
41、台双绕组变压器，因此三绕组变压器的选择大大优于四台双绕组变压器；对地区性孤立的一次变或大型的工业专用变电站，设计时应考虑装三台的可能性。(3)对规划只装两台主变的变电站，其主变基础宜大于变压器容量的1-2级设计，以便负荷发展时更换主变。装有两台及以上主变压器的变电所，其中一台事故后其余主变压器的容量应保证该所全部负荷的70%以上，并保证用户的一级和二级全部负荷的供电。 2.5.2 调压方式的确定 调压方式是指采用有载（带负荷）调压还是手动（不带负荷）调压方式。根据相关规程规定，在满足电压正常波动情况下可以采用手动（不带负荷）调压方式，手动调压方式的变压器便宜维修方便。对于35kV站的设计，可采
42、用手动调压方式。但是，近年随着对变压器质量的要求的提高和有载调压变压器质量的提高，作为城市变电站一般选择有载调压方法。 2.5.3 容量比 变压器的绕组容量有:100/100/100、100/100/50、100/50/50等几种。对于本次设计35kV变压器总容量不大，其绕组容量对于造价影响不大，所以采用100/100/100的容量比。 2.5.4主变阻抗的选择 在电力工程电气设计手册中和相应规程中指出：变压器各侧阻抗的选择 必须从电力系统的稳定、潮流方向、无功分配、继电保护、短路电流、系统内的调压手段和并列运行等方面综合考虑，并应由对工程起决定作用的因素来确定。变压器的阻抗的选择实际上是指三
43、个绕组在变压器铁心中缠绕的位置，由此可以分为升压结构和降压结构两种类型。由于绝缘因素，高压绕组总是放在最外侧，而中、低压绕组可以分别缠绕在变压器铁心的中间或最里面。由于变压器的阻抗实际上就是绕组的漏抗，因此可见升压结构的变压器U12大，而降压变压器结构的U13大。那么应该看潮流传输的大小，在传输潮流的的一次采用阻抗小的以减少正常损耗。 2.5.5 主变冷却方式的选择 变压器冷却方式有：自然风冷、强迫油循环风冷、强迫油循环水冷、强迫导向油循环等。按一般情况，35kV变电站宜选用强迫导向油循环。 11 2.5.6 是否选用自耦变压器 选择自耦变压器有许多好处，但是自耦变适用于两个电压级中性点都直接
44、接地的系统中，且其多用于220kV及以上变电站，发电机升压及联络变压器。而本站只有35kV是中性点直接接地系统，它经小阻抗接地，短路电流大，造成设备选择困难和对通信线路的危险干扰，且考虑到现场维护等问题，故不采用自耦变压器。 2.5.7 变压器各侧电压等级的选择 在发电厂或变电站电源侧，为了保证向线路末端供电的电压质量，既保证在10%电压损耗的情况下，线路末端的电压应保证比额定值高出5%。所以，对于35kV的变电站，考虑到要选择节能新型的， 35kV侧选37kV，10kV侧选10.5kV。2.5.8 相数、绕组数和绕组连接方式的选择 根据相应的规程规定站制该变电站站址所处地势开阔并且交通运输方
45、便而且容量不是太所以宜选择三相变压器在电力工程电气设手册和相应的规程中指出在两种电压的变电所中如果通过主变压器的功率达到该变压器的容量自耦变压器的两侧绕组间不仅有磁的耦合而且还有电的联系为消除由于铁心饱和所引起的三次谐波其低压绕组一般采用三角形，35kV可选择自耦变压器但出保护装置简单的考滤选择双绕组变压器。在电力工程电气设手册和相应的规程中指出变压器各侧阻抗值选择必须从电力系统稳定，潮流方向，无功分配，短路电流，系统12 变压器故障可分为油箱内部故障和油箱外部故障。油箱内部故障包括相间短路、绕组的匝间短路和单相接地短路；油箱外部故障包括引线及套管处会产生各种相间短路和接地故障。变压器的不正常
46、工作状态主要由外部短路或过负荷引起的过电流、油面降低。对于故障和不正常工作状态变压器应装设如下保护：1.为反应变压器油箱内部各种短路和油面降低，对于0.8MVA及以上的油侵式变压器和户内0.4MVA以上变压器,应装设瓦斯保护。2.为反应变压器绕组和引线的相间短路,以及中性点直接接地电网侧绕组和引线的接地短路及绕组匝间短路,应装设纵差保护或电流速断保护。对于6.3MVA及以上并列运行变压器和10MVA及以上单独运行变压器, 以及6.3MVA及以上的所用变压器,应装设纵差保护。3.为反应变压器外部相间短路引起的过电流和同时作为瓦斯、纵差保护(或电流速断保护)的后备应装设过电流保护.例如,复合电压起
