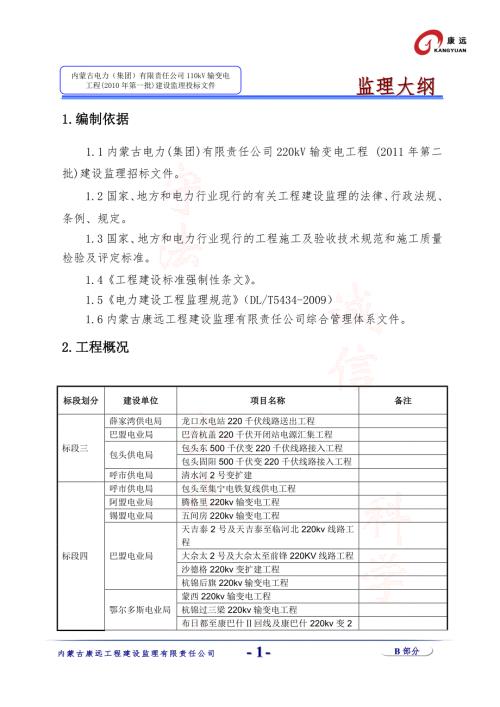

1、 内蒙古电力（集团）有限责任公司110kV输变电工程(2010年第一批)建设监理投标文件 监理大纲 1.编制依据1.1内蒙古电力(集团)有限责任公司220kV输变电工程 (2011年第二批)建设监理招标文件。1.2国家、地方和电力行业现行的有关工程建设监理的法律、行政法规、条例、规定。1.3国家、地方和电力行业现行的工程施工及验收技术规范和施工质量检验及评定标准。1.4工程建设标准强制性条文。1.5电力建设工程监理规范（DL/T5434-2009）1.6内蒙古康远工程建设监理有限责任公司综合管理体系文件。2.工程概况标段划分建设单位项目名称备注标段三薛家湾供电局龙口水电站220千伏线路送出工程
2、巴盟电业局巴音杭盖220千伏开闭站电源汇集工程包头供电局包头东500千伏变220千伏线路接入工程包头固阳500千伏变220千伏线路接入工程呼市供电局清水河2号变扩建标段四呼市供电局包头至集宁电铁复线供电工程阿盟电业局腾格里220kv输变电工程锡盟电业局五间房220kv输变电工程巴盟电业局天吉泰2号及天吉泰至临河北220kv线路工程大佘太2号及大佘太至前锋220KV线路工程沙德格220kv变扩建工程杭锦后旗220kv输变电工程鄂尔多斯电业局蒙西220kv输变电工程杭锦过三梁220kv输变电工程布日都至康巴什回线及康巴什220kv变2号主变扩建工程新街220kv输变电工程东胜西郊220kv输变电工
3、程呼市供电局黑河220kv变2号主变扩建工程呼市东北220kv输变电工程呼市土左旗220kv输变电工程乌兰察布电业局察右中旗220kv风电场汇集站工程旗下营220kv输变电工程集宁北220kv输变电工程杜尔伯特220kv变2号主变扩建工程前旗工业园220kv输变电工程包头供电局土右220kv变2号主变扩建工程包头地区220kv线路改造二期工程滨河220kv输变电工程乌海电业局海勃湾220kv输变电工程巴盟电业局乌力吉风场汇集站1.13标段1.1.3变电部分1.1.3.1龙口水电站220千伏线路送出工程（杨四海变龙口水电站220kV出线间隔工程）(1)安装部分：本次扩建220kV出线1回(即龙口
4、水电站)，占用北起第10间隔，220kV接线形式仍采用双母线接线。(2)土建部分：本期扩建内容为：220kV设备支架及设备基础（断路器基础、隔离开关支架、电流互感器支架、电压互感器支架、支柱绝缘子支架）。设备支架采用300、400钢筋混凝土环形杆，每一设备下设单柱或多柱支撑，上部焊有型钢。设备支架基础均采用重力式混凝土独立基础。(3)本工程位于薛家湾地区。(4)建安工程费（仅供参考）本工程建筑工程费为12.62万元，安装工程费为31.84万元。1.1.3.2巴音杭盖220千伏开闭站电源汇集工程（巴音杭盖220kV开闭站）(1)安装部分：本站本期规模220kV出线8回，采用双母线接线。根据系统要
5、求，在220kV母线上装设1套30Mvar高压并联电抗器。(2)土建部分：站区主要建筑物包括主建筑，主建筑为单层钢筋混凝土框架结构，屋面板为钢筋混凝土现浇梁板结构，填充墙为烧结多孔砖。基础采用现浇钢筋混凝土柱下条形基础，素混凝土垫层。220kV屋外变电构架柱采用直缝焊接钢管组成的“A”字型柱。构架柱与基础采用插入式杯口连接，构架基础均采用重力式混凝土独立基础。设备支架采用直缝焊接钢管柱，每一设备下设单柱或多柱支撑，支架柱根部采用插入式杯口连接，横梁采用型钢。支架基础均采用重力式混凝土独立基础。地基处理采用3:7灰土垫层换填方案。(3)本工程位于巴彦淖尔盟地区。(4)建安工程费（仅供参考）本工程
6、建筑工程费为2717.57万元，安装工程费为743.76万元。1.1.3.2巴音杭盖220千伏开闭站电源汇集工程（国华川井风电场升压站巴音杭盖220kV出线间隔）(1)安装部分：本期工程突破原规模扩建220kV出线1回至巴音杭盖220kV开闭站，扩建后仍采用单母线接线。(2)土建部分：本期扩建内容为：220kV变电架构、220kV设备支架及设备基础（断路器基础、隔离开关支架、电流互感器支架等）。220kV架构采用400钢筋混凝土环形杆、人字柱。架构横梁采用三角形钢桁架。架构基础采用重力式混凝土独立基础。设备支架采用300、400钢筋混凝土环形杆。设备支架基础均采用重力式混凝土独立基础。(3)本
7、工程位于巴彦淖尔盟地区。(4)建安工程费（仅供参考）本工程建筑工程费为61.54万元，安装工程费为56.03万元。1.1.3.2巴音杭盖220千伏开闭站电源汇集工程（京能乌兰伊力更风电场升压站巴音杭盖220kV出线间隔）(1)安装部分：本期工程突破原规模扩建220kV出线1回至巴音杭盖220kV开闭站，扩建后仍采用单母线接线。(2)土建部分：本期扩建内容为：220kV变电架构、220kV设备支架及设备基础（断路器基础、隔离开关支架、电流互感器支架等）。220kV架构采用400钢筋混凝土环形杆、人字柱。架构横梁采用三角形钢桁架。架构基础采用重力式混凝土独立基础。设备支架采用300、400钢筋混凝
8、土环形杆。设备支架基础均采用重力式混凝土独立基础。(3)本工程位于巴彦淖尔盟地区。(4)建安工程费（仅供参考）本工程建筑工程费为56.91万元，安装工程费为42.66万元。1.1.3.3清水河2号变扩建(1)安装部分：本期建设1台150MVA三绕组有载调压变压器，主变压器接线为YN,yn0,d11。变压器容量比150/150/75MVA,电压为22081.25%/121/10.5kV。本期扩建220kV配电装置无新增出线，电气接线仍为双母线接线；110kV配电装置新增出线2回(城关、王桂窑)，电气接线完善成双母线接线；10kV配电装置无出线，建设公用部分，接线形式完善成单母线分段接线。根据系统
9、要求，10kV装设3套6Mvar电容补偿装置。(2)土建部分：本期扩建内容为：主变基础及架构、220kV设备支架及设备基础。主变基础采用大块式现浇钢筋混凝土基础，油坑底板及侧壁均采用素混凝土浇筑。主变架构采用400钢筋混凝土环形杆、人字柱。架构横梁采用三角形钢桁架。架构基础采用重力式混凝土独立基础。设备支架采用300、400钢筋混凝土环形杆，每一设备下设单柱或多柱支撑，上部焊有型钢。设备支架基础均采用重力式混凝土独立基础。(3)本工程位于薛家湾供电局地区。(4)建安工程费（仅供参考）本工程建筑工程费为149.95万元，安装工程费为227万元。1.2.3线路部分1.2.3.1黄河龙口水电站220
10、KV送电线路工程（跨黄河段）(1)工程起止:黄河龙口水电站220kV送电线路工程。跨黄河段(2)线路长度:1km。(3)回路数:单回路架设。(4)电压等级:220kV。(5)导线型号:2LGJ-240/30。(6)地线型号:GJ-100。(7)设计风速:30m/s。(8)地形分布:河网60%,山地40%。(仅供参考)。1.2.3.1黄河龙口水电站220KV送电线路工程（送电线路部分）(1)工程起止:线路起于黄河龙口水电站GIS变电站,止于杨四海220kV变电站。(2)线路长度:62.4km。(3)回路数:单双回路。(其中单回路60.2公里,双回路2.2公里)(4)电压等级:220kV。(5)导
11、线型号:2LGJ-240/30。(6)地线型号:GJ-80。(7)设计风速:28m/s。(8)地形分布:山地90%,丘陵5%,河网5%。(仅供参考)。1.2.3.2巴音杭盖220千伏开闭站电源汇集工程(中电投风电场至文更变线路破口接入巴音杭盖开闭站220kV送电线路)(1)工程起止:破口点-巴彦杭盖。(2)线路长度:2.5km。(3)回路数:单回路架设。(4)电压等级:220kV。(5)导线型号:1LGJ-400/35。(6)地线型号:一根为:GJ-80，另一根为:OPGW。(7)设计风速:28m/s。(8)地形分布:丘陵100%。(仅供参考)。1.2.3.2巴音杭盖220千伏开闭站电源汇集工
12、程(鲁能风电场至文更变线路破口接入巴音杭盖开闭站220kV送电线路)(1)工程起止:破口点-巴彦杭盖。(2)线路长度:7km。(3)回路数:双回路架设。(4)电压等级:220kV。(5)导线型号:2LGJ-240/30。(6)地线型号:OPGW。(7)设计风速:28m/s。(8)地形分布:平地10%，丘陵90%(仅供参考)。1.2.3.2巴音杭盖220千伏开闭站电源汇集工程(巴音杭盖开闭站至京能风电场220kV送电线路)(1)工程起止:巴音杭盖变-京能风电场(2)线路长度:31km。(3)回路数:单回路架设。(4)电压等级:220kV。(5)导线型号:2LGJ-240/30。(6)地线型号:G
13、J-80。(7)设计风速:28m/s。(8)地形分布:平地10%,丘陵90%。(仅供参考)。1.2.3.2巴音杭盖220千伏开闭站电源汇集工程(巴音杭盖开闭站至国华风电场220kV送电线路)(1)工程起止:巴音杭盖变-国华风电场(2)线路长度:26km（单回路10.5km，双回路15.5km）。(3)回路数:单双回路架设。(4)电压等级:220kV。(5)导线型号:2LGJ-240/30。(6)地线型号:一根为:JLB4-120，另一根为:OPGW。(7)设计风速:28m/s。(8)地形分布:平地20%,丘陵80%。(仅供参考)。1.2.3.3包头东500千伏变220千伏线路接入工程（包头东变
14、至生态铝变回220KV送电线路工程）(1)工程起止:包头东变生态铝变破口部分。(2)线路长度:24km。(3)回路数:双回路架设。(4)电压等级:220kV。(5)导线型号:2LGJ-400/35。(6)地线型号:2LGJ-400/35。(7)设计风速:30m/s。(8)地形分布:平地79.2%,丘陵12.5%,山地8.3%(仅供参考)。1.2.3.3包头东500千伏变220千伏线路接入工程（包头东变至土右变回220KV送电线路工程）(1)工程起止:包头东变土右变。(2)线路长度:19.5km。(3)回路数:单双回路。包头东出口21.5公里采用单回路架设,其余段16.5公里采用双回路架设.(4
15、)电压等级:220kV。(5)导线型号:2LGJ-400/35。(6)地线型号:JLB40-150。(7)设计风速:28m/s。(8)地形分布:平地94%,丘陵6%(仅供参考)。1.2.3.4包头固阳500千伏变220千伏线路接入工程（包固破口接入固阳500KV变220线路工程）(1)工程起止:线路起于固阳变电站，止于包固线破口处。(2)线路长度:8.98km（单回路3.64km,双回路5.34km）。(3)回路数:单双回路。(4)电压等级:220kV。(5)导线型号:2LGJ-240/30。(6)地线型号:JLB40-120。(7)设计风速:27m/s。(8)地形分布:平地65%,丘陵15%
16、高山20%(仅供参考)。1.2.3.4包头固阳500千伏变220千伏线路接入工程（达万线破口接入固阳500KV变220KV线路工程）(1)工程起止:线路起于固阳变电站，止于达万线破口处。(2)线路长度:7.033km（单回路0.713km,双回路6.32km）。(3)回路数:单双回路。(4)电压等级:220kV。(5)导线型号:2LGJ-400/35。(6)地线型号:JLB40-120。(7)设计风速:30m/s。(8)地形分布:平地30%,丘陵70%(仅供参考)。1.14标段1.1.4变电部分1.1.4.1包头至集宁电铁复线供电工程（集宁至包头第二双线电气化铁路220kV供电工程）(1)安
17、装部分：呼东郊220kV变电站和土右220kV变电站进行系统改造。(2)土建部分：无(3)本工程位于薛家湾地区。(4)建安工程费（仅供参考）本工程建筑工程费为0万元，安装工程费为13.53万元。1.1.4.1包头至集宁电铁复线供电工程（航天变沙良牵引站220kV出线间隔工程）(1)安装部分：本期扩建2回220kV出线(即沙良牵引站出线、)，扩建后220kV仍采用双母线双分段接线。变电站220kV配电装置为屋外悬吊管母线分相中型，断路器三列式布置，向东西两侧出线。本期扩建的沙良牵引站出线、分别占用东侧出线南起第1、2间隔。(2)土建部分：本次扩建在原站区预留位置建设，无新增用地。本期扩建的各类断
18、路器、隔离开关、电压电流互感器、端子箱及单个布置的设备四周铺设1.0m宽的绝缘地坪，扩建间隔铺设绝缘地坪200m2。设备支架采用直焊缝电焊钢管杆，每一设备下设单柱或多柱支撑，上部焊有型钢。设备支架基础均采用重力式混凝土独立基础。(3)本工程位于呼和浩特市地区。(4)建安工程费（仅供参考）本工程建筑工程费为30.64万元，安装工程费为61.33万元。1.1.4.2腾格里220kv输变电工程（阿拉善盟腾格里220kV变电站）(1)安装部分：本期建设1台180MVA三绕组有载调压变压器带平衡线圈，主变压器接线为Yn，Yn0，Yn0，d11。变压器容量比100%/100%/50%/30%,电压为220
19、/110/35/10.5。本期220kV出线1回，至贺兰山，采用单母线接线。110kV出线4回，分别至腾格里、腾格里、三泵站、孪井滩，采用双母线接线；35kV本期没有出线，只建设公用部分，采用单母线接线。根据系统要求，35kV侧装设1套(6+6)Mvar及1套12Mvar无功补偿装置。并装设一台10Mvar电抗器。(2)土建部分：站区主要建筑物包括主建筑、35kV配电室。主建筑为单层砖混结构局部框架结构，主建筑面积785.30m2，建筑体积2800m3。35kV配电室采用单层框架结构，配电室面积497.6m2，建筑体积2935.8m3。变电架构采用400、300钢筋混凝土环形杆、人字柱。架构基
20、础采用重力式混凝土独立基础。主变基础采用大块式现浇钢筋混凝土基础，油坑侧壁采用素混凝土浇筑，油池底板采用卵石灌浆地面。设备支架采用300、400钢筋混凝土环形杆，每一设备下设单柱或多柱支撑，上部焊有型钢。设备支架基础均采用重力式混凝土独立基础。钢构件均采用分段或整体热镀锌防腐。(3)本工程位于阿拉善盟地区。(4)建安工程费（仅供参考）本工程建筑工程费为1559.35万元，安装工程费为789.26万元。1.1.4.2腾格里220kv输变电工程（贺兰山变腾格里220kV出线间隔工程）(1)安装部分：本次扩建220kV出线1回(即腾格里)，占用西起第2间隔，220kV接线形式仍采用双母线接线。(2)
21、土建部分：本次扩建的断路器、隔离开关、电压互感器、电流互感器等单个布置的设备四周及上述设备支架间1.0m宽的连接小道均铺设绝缘地坪，扩建间隔铺设绝缘地坪面积200m2。220kV设备支架及设备基础,设备支架采用300、400钢筋混凝土环形杆，每一设备下设单柱或多柱支撑，上部焊有型钢。设备支架基础均采用重力式混凝土独立基础。钢构件均采用分段或整体热镀锌防腐。(3)本工程位于阿拉善盟地区。(4)建安工程费（仅供参考）本工程建筑工程费为13.23万元，安装工程费为31.13万元。1.1.4.2腾格里220kv输变电工程（贺兰山变至栾井滩变110kV间隔工程）(1)本工程位于阿拉善盟地区。(2)建安工
22、程费（仅供参考）本工程建筑工程费为6.5万元，安装工程费为27.9万元。1.1.4.2腾格里220kv输变电工程（腾格里地区110kV输电线路切改工程通讯）(1)本工程位于阿拉善盟地区。(2)建安工程费（仅供参考）本工程建筑工程费为248.78万元，安装工程费为2.81万元。1.1.4.2腾格里220kv输变电工程（腾格里220变至腾格里110变间隔工程）(1)本工程位于阿拉善盟地区。(2)建安工程费（仅供参考）本工程建筑工程费为9.7万元，安装工程费为36.3万元。1.1.4.3五间房220kv输变电工程（锡林郭勒五间房220kV变电站）(1)安装部分：本期建设1台180MVA三绕组加平衡线
23、圈有载调压变压器，主变压器绕组为YN，yn0，yn0，+d11型接线，变压器容量比为100%/100%/50%/30%，电压为22081.25%/121/38.5/10.5kV；本期220kV出线2回(塔拉I回、乌里雅斯太I回)，采用双母线接线；110kV本期无出线，采用单母线接线；35kV出线1回至朝克，采用单母线接线。根据系统要求，本期在35kV侧装设2组12Mvar电容补偿装置。(2)土建部分：主建筑建筑面积为755.05m2，35kV配电室建筑面积为388.57m2。主建筑为单层砖混局部框架结构，屋面板为钢筋混凝土现浇梁板结构，填充墙为烧结普通砖。基础采用毛石条形基础。继电保护室基础采
24、用现浇钢筋混凝土独立基础，素混凝土垫层。35kV配电室为单层钢筋混凝土框架结构，屋面板为钢筋混凝土现浇梁板结构，填充墙为烧结普通砖。基础采用现浇钢筋混凝土独立基础，素混凝土垫层。220kV、110kV出线构架柱采用直缝焊接圆钢管组成的“A”字型柱。构架避雷针及地线柱采用直缝焊接圆钢管。构架柱与基础采用插入式杯口连接。构架基础均采用重力式混凝土独立基础。钢管柱底部均灌细石混凝土。主变基础采用大块式现浇钢筋混凝土基础，油坑侧壁采用素混凝土浇筑，油池底板采用卵石灌浆地面。主变架构采用直缝焊接圆钢管组成的“A”字型柱。架构横梁采用三角形钢桁架。架构基础采用重力式混凝土独立基础。钢管柱底部均灌细石混凝土
25、设备支架基础均采用重力式混凝土独立基础，设备支架钢管柱底部均灌细石混凝土。(3)本工程位于锡林郭勒盟地区。(4)建安工程费（仅供参考）本工程建筑工程费为2205万元，安装工程费为729万元。1.1.4.4天吉泰2号及天吉泰至临河北220kv线路工程（巴彦淖尔天吉泰220kV变电站增容扩建工程）(1)安装部分：本期建设1台180MVA三绕组有载调压变压器，主变压器接线为Yn，Yn0，d11。变压器容量比100%/100%/30%,电压为22081.25/121/10.5kV。本期220kV出线1回，至河套变，并更换母联电流互感器。接线仍采用双母线接线形式；110kV无出线，本期完善为双母线接线
26、10kV出线7回，完善为单母线分段接线。根据系统要求，10kV侧装设3套8Mvar无功补偿装置。(2)土建部分：本次扩建的主变中性点、电容器组、屋外配电装置区的断路器、避雷器、隔离开关、电压互感器、电流互感器及单个布置的设备四周1.0m范围内均铺设绝缘地坪，绝缘地坪面积1600m2。主变基础采用大块式现浇钢筋混凝土基础，油坑侧壁采用钢筋混凝土浇筑。主变架构采用400钢筋混凝土环形杆、人字柱。架构横梁采用三角形钢桁架。架构基础采用重力式混凝土独立基础。设备支架采用300、400钢筋混凝土环形杆，每一设备下设单柱或多柱支撑，上部焊有型钢。设备支架基础均采用重力式混凝土独立基础。钢结构的耐腐蚀性较
27、差，应进行防腐处理，以延长其使用寿命。构件采用分段或整体热镀锌防腐。(3)本工程位于巴彦淖尔盟地区。(4)建安工程费（仅供参考）本工程建筑工程费为214万元，安装工程费为229万元。1.1.4.4天吉泰2号及天吉泰至临河北220kv线路工程（河套变天吉泰220kV出线间隔工程）(1)安装部分：本次扩建220kV出线1回(至天吉泰变)，接线形式仍为双母线双分段接线。(2)土建部分：本期扩建内容为：220kV设备支架及设备基础。设备支架采用直缝焊接圆钢管直柱，每一设备下设单柱或多柱支撑，横梁采用型钢。支架基础均采用重力式混凝土独立基础，支架柱与基础采用杯口插入式连接。支架钢管柱底部均灌细石混凝土。
28、钢结构的耐腐蚀性较差，应进行防腐处理，以延长其使用寿命。钢构件采用分段或整体热镀锌防腐。(3)本工程位于巴彦淖尔盟地区。(4)建安工程费（仅供参考）本工程建筑工程费为23万元，安装工程费为37万元。1.1.4.5大佘太2号及大佘太至前锋220KV线路工程（巴彦淖尔大佘太220kV变电站增容扩建工程）(1)安装部分：本期建设1台180MVA三绕组有载调压变压器。变压器容量比100%/100%/50%/30%,电压等级为220+81.25%/121/38.5/10.5kV，同时建设主变压器三侧进线间隔。本期220kV出线1回(至前锋)，同时将线路变压器接线完善为采用单母线接线；110kV无出线，接
29、线形式由单母线接线完善为双母线接线；35kV出线1回至乌兰胡同，仍采用单母线接线形式。根据系统要求，35kV侧装设1套12Mvar和1套(4+8)12Mvar无功补偿装置。(2)土建部分：主变基础采用大块式现浇钢筋混凝土基础，油坑底板及侧壁均采用素混凝土浇筑。主变架构采用400钢筋混凝土环形杆、人字柱。架构横梁采用三角形钢桁架。架构柱与钢梁沿梁长度方向组成铰接排架，排架端部设置端撑。架构基础采用重力式混凝土独立基础。设备支架采用300、400钢筋混凝土环形杆，每一设备下设单柱或多柱支撑，上部焊有型钢。设备支架基础均采用重力式混凝土独立基础。钢构件均采用分段或整体热镀锌防腐。(3)本工程位于巴彦
30、淖尔盟地区。(4)建安工程费（仅供参考）本工程建筑工程费为155万元，安装工程费为221万元1.1.4.5大佘太2号及大佘太至前锋220KV线路工程（前锋变大佘太220kV出线间隔工程）(1)安装部分：本次扩建220kV出线1回(至大佘太变)，占用北起第1个间隔。接线形式仍采用双母线接线。(2)土建部分：设备支架采用300、400钢筋混凝土环形杆，每一设备下设单柱或多柱支撑，上部焊有型钢。设备支架基础均采用重力式混凝土独立基础。钢构件均采用分段或整体热镀锌防腐。(3)本工程位于巴彦淖尔盟地区。(4)建安工程费（仅供参考）本工程建筑工程费为12万元，安装工程费为33万元1.1.4.6沙德格220
31、kv变扩建工程（沙德格变2号主变扩建工程）(1)安装部分：本期建设1台容量180MVA三绕组有载调压主变压器，即#2主变压器，电压比为22081.25%/121/38.5/10.5kV，容量比为180/180/180MVA，联接组别为Yn，Yn0，Yn0，d11。220kV本期无出线、接线完善为双母线接线；110kV本期无出线、接线提高为双母线接线；本期#2主变接2段35kV母线，每段为单母线接线。35kV本期建设出线5回。每段母线分别接3回和2回出线。根据系统专业资料，本期在#2主变35kV侧装设2组12Mvar电容无功补偿装置，在#2主变35kV中性点加装195中性点电阻柜。(2)土建部分
32、本期扩建35kV配电室，35kV配电室主建筑为单层砌体结构，屋面为现浇钢筋混凝土梁板结构，外墙及内墙采用烧结普通砖。基础采用钢筋混凝土灌注桩基础。屋外变电架构采用400、300钢筋混凝土环形杆、人字柱。架构基础采用桩基础。主变基础采用大块式现浇钢筋混凝土基础，油坑底板及侧壁均采用钢筋混凝土浇筑。主变架构采用400钢筋混凝土环形杆、人字柱。架构基础采用桩基础。设备支架采用300、400钢筋混凝土环形杆，每一设备下设单柱或多柱支撑，上部焊有型钢。设备支架基础均采用桩基础。(3)本工程位于巴彦淖尔盟地区。(4)建安工程费（仅供参考）本工程建筑工程费为436.72万元，安装工程费为304.81万元1
33、1.4.7杭锦后旗220kv输变电工程（杭锦后旗220kV变电站）(1)安装部分：本期建设2台主变压器，容量为180MVA，容量比为100%/100%/50%/30%，电压等级为220+81.25%/121/38.5/10.5kV。220kV建设2回出线(至河套500kV变I、河套500kV变II)，采用双母线接线。110kV本期出线4回(分别至万丰、临河北郊I、陕坝、磴口)，采用双母线接线。35kV建设出线2回，采用单母线分段接线。根据系统要求，本期在35kV侧装设12Mvar电容补偿装置4套。(2)土建部分：主建筑面积725.8m2，建筑体积为2758m3。主建筑平面由主控制室、继电保护
34、室、蓄电池室、站用电室、办公室、安全工器具室等其它辅助用房组成。35kV配电室建筑面积427.9m2，建筑体积为2824m3。主建筑、35kV配电室均采用单层钢筋混凝土框架结构，屋面板为钢筋混凝土现浇梁板结构，填充墙为烧结普通砖，基础采用钢筋混凝土柱下独立基础。变电架构支架采用直缝焊接圆钢管柱，架构横梁采用三角形钢桁架，设备支架横梁采用型钢。主变基础为钢筋混凝土基础，架构及支架基础均采用重力式混凝土基础。(3)本工程位于巴彦淖尔盟地区。(4)建安工程费（仅供参考）本工程建筑工程费为2631万元，安装工程费为980万元1.1.4.7杭锦后旗220kv输变电工程（河套变杭锦后旗220kV出线间隔工
35、程）(1)安装部分：本次扩建220kV出线2回(至杭锦后旗)，接线形式仍为双母线双分段接线。(2)土建部分：本期扩建内容为：220kV设备支架、设备基础(断路器基础、隔离开关支架、电流互感器支架、电压互感器支架、支柱绝缘子支架)。设备支架均采用直缝焊接圆钢管直柱，每一设备下设单柱或多柱支撑，横梁采用型钢。支架基础均采用重力式混凝土独立基础，支架柱与基础采用杯口连接。支架钢管柱底部均灌细石混凝土。钢构件均采用分段或整体热镀锌防腐。(3)本工程位于巴彦淖尔盟地区。(4)建安工程费（仅供参考）本工程建筑工程费为50万元，安装工程费为64万元1.1.4.7杭锦后旗220kv输变电工程（杭后220KV变
36、万丰110KV出口间隔工程）(1)本工程位于巴彦淖尔盟地区。(2)建安工程费（仅供参考）本工程建筑工程费为6万元，安装工程费为18.29万元1.1.4.8蒙西220kv输变电工程（蒙西工业园区220kV变电站）(1)安装部分：本期建设2台三绕组变压器(带平衡线圈)，容量比100%/100%/100%/30%。220kV本期出线2回，采用双母线接线；110kV本期不建设出线；35kV本期只建设公用部分，接线方式同远景规划。根据系统要求，本期每台三绕组主变35kV侧装设2套15Mvar电容补偿装置。在#1、#2主变35kV中性点侧分别装设一台容量2200kVA和2300kVA的消弧线圈成套装置。(
37、2)土建部分：主建筑为单层框架结构，屋面板为钢筋混凝土现浇梁板结构，填充墙为烧结普通砖。基础采用现浇钢筋混凝土独立基础，素混凝土垫层。配电室为单层钢筋混凝土框架结构，屋面板为钢筋混凝土现浇梁板结构，填充墙为烧结普通砖。基础采用现浇钢筋混凝土独立基础，素混凝土垫层。220kVGIS配电室采用单层框架结构，屋面为现浇钢筋混凝土梁板结构，填充墙采用烧结普通砖。基础采用现浇钢筋混凝土独立基础。素混凝土垫层。220kV配电装置采用户内GIS，220kV出线采用架空方式，220kV出线构架柱采用直缝焊接圆钢管组成的“A”字型柱。构架基础均采用重力式混凝土独立基础。主变基础采用大块式现浇钢筋混凝土基础，油坑
38、侧壁采用素混凝土浇筑，油池底板采用卵石灌浆地面。相间设防火墙。(3)本工程位于鄂尔多斯市地区。(4)建安工程费（仅供参考）本工程建筑工程费为1231.19万元，安装工程费为1256.94万元1.1.4.8蒙西220kv输变电工程（千里山500kV蒙西工业园区220kV出线间隔工程）(1)安装部分：本期突破规模扩建2回220kV出线，即蒙西工业园区I、II，扩建后规划出线增为14回，接线方式不变，本期接线方式仍采用双母线接线。(2)土建部分：本期扩建的各类断路器、隔离开关、电压电流互感器、端子箱及单个布置的设备四周铺设1.0m宽的绝缘地坪，在设备集中布置处成片铺设，有围栏保护的设备铺砌到围栏边缘
39、新建绝缘地坪面积400m2。本期扩建内容为：220kV屋外架构、220kV设备支架及基础(断路器基础、隔离开关支架、电流互感器支架、电压互感器支架、支柱绝缘子支架)。220kV屋外配电装置构架柱采用直缝焊接圆钢管组成的“A”字型柱。构架柱与基础采用插入式杯口连接。构架基础均采用重力式混凝土独立基础。设备支架均采用直缝焊接钢管柱，上部焊有型钢。设备支架基础采用重力式混凝土独立基础。(3)本工程位于鄂尔多斯市地区。(4)建安工程费（仅供参考）本工程建筑工程费为144.37万元，安装工程费为127.53万元1.1.4.9杭锦过三梁220kv输变电工程（过三梁220kV变电站）(1)安装部分：本期建
40、设2台240MVA三绕组有载调压变压器(带平衡线圈)，主变压器接线为Yn，Yn0，Yn0，d11。变压器容量比100%/100%/50%/30%,电压为22081.25/121/38.5/10.5kV。本期220kV出线2回，均至响沙湾变，采用双母线接线。110kV只建设公用部分无出线，采用双母线接线；35kV只建设公用部分无出线，采用单母线分段接线。根据系统要求，35kV侧装设6套12Mvar无功补偿装置，并预留消弧线圈位置。(2)土建部分：主建筑面积758.3m2，建筑体积为2882m3。主建筑平面由主控制室、继电保护室、蓄电池室、站用电室、办公室、安全工器具室等其它辅助用房组成。35kV
41、配电室建筑面积497.6m2，建筑体积为2936m3。主建筑、35kV配电室均采用单层钢筋混凝土框架结构，屋面板为钢筋混凝土现浇梁板结构，填充墙为烧结普通砖，基础采用钢筋混凝土柱下独立基础。变电架构支架采用钢筋混凝土环形杆、人字柱。架构横梁采用三角形钢桁架，设备支架横梁采用型钢。主变基础为钢筋混凝土基础，架构及支架基础均采用重力式混凝土基础。构筑物采用素混凝土垫层，建筑物采用砂卵石垫层。(3)本工程位于鄂尔多斯市地区。(4)建安工程费（仅供参考）本工程建筑工程费为1882万元，安装工程费为1056万元1.1.4.9杭锦过三梁220kv输变电工程（响沙湾变过三梁220kV出线间隔工程）(1)安装
42、部分：本期工程220kV突破原规模扩建2回出线至过三梁220kV变电站，扩建后规划出线为18回，接线仍采用双母线双分段接线。(2)土建部分：本期扩建内容为：220kV侧构、支架。220kV构架柱采用直缝焊接圆钢管组成的“A”字型柱。构架柱与基础采用插入式杯口连接。构架基础均采用重力式混凝土独立基础。构架钢管柱底部均灌细石混凝土。支架基础均采用重力式混凝土独立基础，支架柱与基础采用杯口插入式连接。支架钢管柱底部均灌细石混凝土。钢结构的耐腐蚀性较差，应进行防腐处理，以延长其使用寿命。(3)本工程位于鄂尔多斯市地区。(4)建安工程费（仅供参考）本工程建筑工程费为79万元，安装工程费为79万元1.1.
43、4.10布日都至康巴什回线及康巴什220kv变2号主变扩建工程（康巴什变电站扩建工程）(1)安装部分：本期建设1台180MVA三绕组有载调压变压器，主变压器接线为YN,yn0,d11。变压器容量比180/180/90MVA,电压比为2208X1.25%/121/10.5kV。本期220kV配电装置新增出线2回，分别为布日都II、鄂尔多斯牵引站，电气接线完善为双母线接线；110kV配电装置本期无新增出线，接线形式仍为双母线接线；10kV配电装置新建8回出线，接线形式完善为单母线分段接线。根据系统要求，在主变10kV侧装设3套8Mvar电容补偿装置。并在主变10kV进线装设电抗率为12%，额定电流
44、为2500A的限流电抗器。(2)土建部分：主变基础采用大块式现浇钢筋混凝土基础，油坑侧壁采用素混凝土浇筑。主变构架柱采用直缝焊接圆钢管组成的“A”字型柱，钢梁采用三角形截面格构式钢梁，钢梁与柱采用螺栓连接。构架基础采用重力式混凝土独立基础。柱与基础采用杯口插入式连接，架构钢管柱底部均灌细石混凝土。设备支架采用直缝焊接圆钢管直柱杆，每一设备下设单柱或多柱支撑，横梁采用型钢。设备支架基础均采用重力式混凝土独立基础,支架柱与基础采用杯口插入式连接。支架钢管柱底部均灌细石混凝土。钢构件均采用分段或整体热镀锌防腐。(3)本工程位于鄂尔多斯市地区。(4)建安工程费（仅供参考）本工程建筑工程费为216.27万元，安装工程费为316.01万元1.1.4.11新街220kv输变电工程（新街220kV变电站）(1)安装部分：本期建设1台主变压器，容量为180MVA，容量比为100%/100%/30%，电压等级为22081.25%/121/10.5kV。220kV建设2回出线(分别至新街牵引站、乌兰木伦I)，采用单母线接线。1
