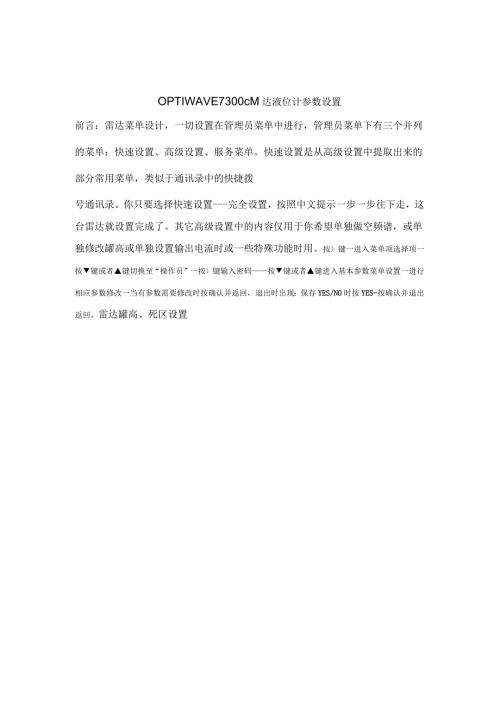

1、OPTIWAVE7300cM达液位计参数设置前言：雷达菜单设计，一切设置在管理员菜单中进行，管理员菜单下有三个并列的菜单：快速设置、高级设置、服务菜单。快速设置是从高级设置中提取出来的部分常用菜单，类似于通讯录中的快捷拨号通讯录。你只要选择快速设置-完全设置，按照中文提示一步一步往下走，这台雷达就设置完成了。其它高级设置中的内容仅用于你希望单独做空频谱，或单独修改罐高或单独设置输出电流时或一些特殊功能时用。按键一进入菜单项选择项一按键或者键切换至“操作员”一按键输入密码按键或者键进入基本参数菜单设置一进行相应参数修改一当有参数需要修改时按确认并返回，退出时出现：保存YES/NO时按YES-按确
2、认并退出返回。雷达罐高、死区设置说明：雷达直接测量的量为距离，即雷达基准至液面的距离，物位=罐高-距离，距离测量非常准确，因此物位测量是否准确完全取决于罐高是否设置准确。以实际罐高1800mm,短脖高度300mm为例，设置参数如下：1.1 罐高=实际罐高施脖高度=1800mm+300mm=2100mm1.2 上部死区即盲区=短脖高度+100mm=300+100=400mm死区设置特别说明：死区的含义为死区以内的雷达反射波不参与运算，这些反射波来自于死区以内的阻挡物如短脖比较细会产生反射导致雷达误判断，如果液位进入不了死区，死区可相应设大一些，无需用尺子量，用肉眼观察短脖高度，只需要比短脖大一些
3、即可。1.3 输出设置：4mm设置罐底0mm;20mm设置实际罐高1800mm。1 .其它参数设置1.1 无论任何材质的容器，均设置为金属罐;1.2 带搅拌或无搅拌的容器，均设置为处理罐；1.3 敞口罐或闭口罐，均设置为插座；1.4 遇到体积计算时，全部回车带过，这一部分计算是通过测量到的液位高度和输入的罐体直径来计算物料体积甚至重量。我们只要求测量液位高度，因此这些参数千万不要改动，因为它们会参与运算，如果设置的不合适，雷达会出现计算错误而提醒无法保存的故障。2 .空频谱设置空频谱的含义：空频谱指给罐体拍照，即将液位以上罐体内的所有干扰物全部拍一张照片储存起来，在正常测量时减去。在快速设置完
4、全设置进入空频谱设置菜单时，询问容器是否已完全充满，选未充满无论空罐或未充满均选择未充满，不选空，询问所有运动部件是否已全部开启，选是,询问选择距离编辑，这时候需要特别注意，手动输入距离时，这个输入的距离必须小于雷达基准到达实际液面的距离、如果大于或等于雷达基准到实际液面的距离的话，雷达会将实际液面也拍成照片当做干扰信号了。例如：现在的实际距离是1m,则手动输入空频谱距离时必须小于1m,如800mm,700mm等等，无需非常准确。输入距离后询问是否开始运行空频谱，选是，这时雷达自动开始空频谱记录，无需人为干预，等到约过30秒，雷达询问是否保存空频谱，选是,询问记录最大值还是平均值或最小值,选最
5、大值。关于空频谱特别说明如下：2.1 空频谱在空罐和有液位时都可以做空频谱；2.2 在询问容器是否已完全充满，如果选充满，则空频谱自动跳过，不做空频谱。因为容器充满的话，全是液位了，雷达会认为再做空频谱，会将液位当做干扰做掉；2.3 对于带搅拌器的容器，因为液位一旦低于搅拌叶轮，搅拌叶轮露出液面产生的干扰会对雷达产生影响。因此这类容器必须在空罐时，搅拌器全部打开记录空频谱，一定要确保编辑距离时必须将搅拌器的叶轮有两层或更多层搅拌叶轮包含在这个距离之内保证作为干扰做掉；2.4 每次做完空频谱后雷达不得随意移动，如果移动了，则必须重新做空频谱；2.5 对与无搅拌器的容器，如果容器中间没有固定干扰，如横梁等,可以参照3.2选充满放弃做空频谱。一般建议有没有搅拌器还是都做一下空频谱。科隆测量仪器上海马宏喜2013年9月21日
