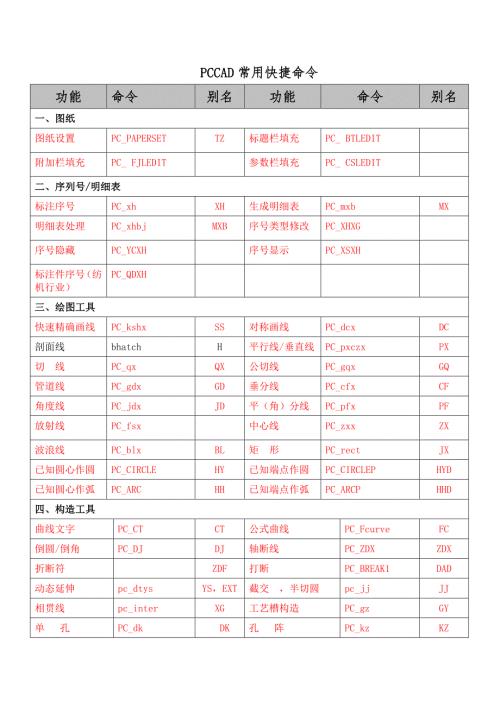

1、PCCAD常用快捷命令功能命令别名功能命令别名一、图纸图纸设置PC_PAPERSETTZ标题栏填充PC_ BTLEDIT附加栏填充PC_ FJLEDIT参数栏填充PC_ CSLEDIT二、序列号/明细表标注序号PC_xhXH生成明细表PC_mxbMX明细表处理PC_xhbjMXB序号类型修改PC_XHXG序号隐藏PC_YCXH序号显示PC_XSXH标注件序号（纺机行业）PC_QDXH三、绘图工具快速精确画线PC_kshxSS对称画线PC_dcxDC剖面线bhatchH平行线/垂直线PC_pxczxPX切 线PC_qxQX公切线PC_gqxGQ管道线PC_gdxGD垂分线PC_cfxCF角度线P
2、C_jdxJD平（角）分线PC_pfxPF放射线PC_fsx中心线PC_zxxZX波浪线PC_blxBL矩 形PC_rectJX已知圆心作圆PC_CIRCLEHY已知端点作圆PC_CIRCLEPHYD已知圆心作弧PC_ARCHH已知端点作弧PC_ARCPHHD四、构造工具曲线文字PC_CTCT公式曲线PC_FcurveFC倒圆/倒角PC_DJDJ轴断线PC_ZDXZDX折断符ZDF打断PC_BREAK1DAD动态延伸pc_dtysYS，EXT截交，半切圆pc_jjJJ相贯线pc_interXG工艺槽构造PC_gzGY单 孔PC_dkDK孔 阵PC_kzKZ功能命令别名功能命令别名五、消隐 图形
3、消隐PC_hideXY块消隐（剪裁）PC_BLOCKHIDE1KXY1块消隐（遮挡）PC_BLOCKHIDE2KXY2取消块消隐PC_UNBLOCKHIDUK文字消隐（剪裁）PC_TEXTHIDE1WXY1文字消隐（遮挡）PC_TEXTHIDE2WXY2取消文字消隐PC_UNFRAMETEXTUW消隐配置PC_hideset六、尺寸标注智能标注PC_ZNBZD长度标注PC_XXBZ水平标注PC_SPBZ垂直标注PC_CZBZ对齐标注PC_DQBZ直径标注PC_ZJBZ半径标注PC_BJBZ螺纹标注PC_LWBZ弧长标注PC_DIMARCLEN连续标注PC_LXBZ基准标注PC_JXBZ中心记号
4、PC_cen角度标注PC_JDBZ引线标注PC_YCBZYX倒角标注PC_djbzDB标注工具箱th_dimtoolDT公差查询PC_ gccx标注式样ddimDD折弯半径标注PC_BJBZD七、符号标注粗糙度PC_ccdCC形位公差PC_xwgcXW基准标注PC_jzbzJZ锥斜度标注PC_zxdbzXD中心孔标注PC_zxkbzZXK圆孔标记PC_ykbjBJ焊接符号PC_hjfhHJ八、文字处理文字标注PC_textWZ技术条件PC_jstjTJ文字添加理论框格PC_FRAMETEXT文字取消理论框格PC_UNFRAMETEXT九、超级符号库液压气动符号库YQFH机构运动符号JGFH电气
5、符号库GB472DQFH夹具库91JJFH工艺表格图样库BGFH设计汇总表格图样库HZFH功能命令别名功能命令别名参数化哑元示例图库YYFH超级符号库调用PC_SYSMOUTNFH新增超级符号PC_NewSymXZFH十、参数化设计参数化处理PC_CRECL,CRE参数图驱动PC_DRIDRI 、QD定义变量表达式PC_PARA_DEFEXPDEF参数图入库PC_PARA_ININ参数图出PC_PARA_OUTOUT,TK显示表达式尺寸值PC_PARA_SEXPSEXP显示附加尺寸PC_PARA_SHOWSHOW设置/删除辅助对象PC_PARA_ASSISTASI显示过约束尺寸PC_PARA_
6、SMANYMNY参数化基点显示/隐藏PC_BTNSHOWBNS保存参数化处理结果PC_PARA_WSER绘制已有零件其他视图PC_PAQTST十一、哑图参数化 哑图参数化处理PC_YDEFYDEF哑图参数化驱动PC_YDRVYQD显示尺寸表达式/尺寸值PC_YREFYREF参数化哑元示例图库YYFH十二、机械设计轴类设计PC_z系列化零件设计库XL十三、辅助工具超级编辑PC_modiV命令记忆器th_jJ创建视图PC_cjstCJ计算面积1th_areaAA计算面积2PC_WEIGHTAT工程计算器PC_CALCULATE_EFCJSQ通用资源PC_COMMON_RESTY提取表格数据PC_T
7、ABLEDATAPICKUPTB批量数据提取PC_STARTPICKUP批量图纸操作PC_STARTBATCHSCRIPT批量DWG浏览PC_BROWSEBLKINFO批量文本查找PC_BATCHFINDREPLACE功能命令别名功能命令别名自动排图pc_paituZDPT图纸转换PC_DwgConvert图纸标准化检查PC_DWGSTDCHECK十四、报表工具超级卡片PC_CREATECARDMCC卡片编辑PC_SUPERCARDEDIT MCE自动表格PC_TABLEBG复杂报表PC_PICKUPREPORTBB十五、系统维护词句库维护PC_wlmg透明窗体设置PC_TRANS_DLGSE
8、T 自定义标题栏PC_BTLDEF自定义附加栏PC_FJLDEF自定义参数栏PC_CSLDEF自定义图样代号栏PC_TYDHDEF超级属性块定义PC_sblockd自定义明细表表头PC_MXBTDEF自定义明细表表体PC_MXBDEF明细表分组排序定义PC_mxbD明细表零件类型定义PC_PLOTINFO明细表标准件提取设置PC_EISETPCCAD旧图纸序号实体自动升级PC_xhmg十六、其他天河智能捕捉PC_autosnap智能图形浏览PC_SMARTPAN全屏绘图开/关K项目设计管理th_p3dm系列化零件出库PC_spart_out系列化零件出库设置PC_spart_cfg菜单项修复F
9、IX十七、图层切换0,0层块01,轮廓实线层粗12,细线层细23,中心线层中34,虚线层虚45,剖面线层剖56，文字层文67，标注层标78，符号标注层注89，双点划线层双9图层LAYERLA Auto CAD快捷键命令功能命令别名功能命令别名一、绘图圆弧和圆ARCA 创建圆CIRCLEC直线LINEL样条曲线SPLINESPL矩形REC构造线XLINE点POINTPO创建椭圆或椭圆弧ELLIPSEEL多段线PLINEPL多边形POLYGON POL绘制填充的圆和环DONUTDO 填充图案HATCHH快捷剖面线 BH点样式DDPTYPE二、修改在两点之间打断选定对象BREAKB删除对象ERASE
10、E倒圆CHAF、DJ移动MOVEM偏移O、FF剪切T 复制COPYCO、CP 阵列ARRAYAR颜色COLOURCOL镜像MIRRORMI/RR旋转 RT镜像RR 修剪 TR =t= TR,后退U爆炸ed=x延伸ET、EX编辑样条曲线SPE编辑多段线PEDITPE修改现有的图案填充或填充HATCHEDITHE在 X、Y 和 Z 方向按比例放大或缩小对象SCALESC将对象或块写入新图形文件/写块W将合成对象分解为其部件对象/分解X修改对象的长度和圆弧的包含角LENGTHENLEN 创建并修改图形布局选项卡LAYOUT LO三、标注智能标注D对齐标注DIMALIGNEDDAL角度标注DIMANG
11、ULARDAN基准标注DIMBASELINEDBA功能命令别名功能命令别名圆心标记DIMCENTERDCE连续标记DIMCONTINUEDCO点坐标ID创建坐标点标注DIMORDINATEDOR创建引线（注释）QLEADERLE四、测量普通测量DISTDI高级测量，显示图形数据信息LISTLI五、在多行文字中的特殊字符输入下划线%U直径符号%C加减符号%P角度符号%D上划线%O六、其他切换窗口CTRL +TAB全屏绘图K管理和插入块、外部参照和填充图案等内容ADCENTERCTRL+2 打开“工具板”窗口TOOLPALETTESCTRL+3 打开图纸集管理器SHEETSETCTRL+4数据库连
12、接管理器CTRL+6快速计算器CTRL+8 隐藏/显示 命令行Ctrl+9 打印CTRL+P退出CTRL+Q 打开CTRL+O储存CTRL+S剪切CTRL+X新建CTRL+N重做Ctrl+Y重复上一操作Ctrl+M、空格 超级链接Ctrl+K栅格捕捉SNAPCTRLB对象捕捉OSNAPCTRLFF3栅格GRIDCTRLG 正交ORTHOCTRLLF8对象追踪CTRLWF11极轴CTRLU 放弃UNDOCTRLZ缩放窗口ZOOMZ打印预览PREVIEWPRE帮助F1文本窗口F2对象捕捉F3数字化仪F4功能命令别名功能命令别名等轴侧平面F5UCS开关F6栅格开关F7正交开关 F8捕捉F9极轴F10
13、对象捕捉追踪F11或者K开关屏幕菜单F12提供到外部数据库表的接口DBCONNECTDBC编辑标注对象上的标注文字和尺寸界线DIMEDITDED创建和管理已保存的对象集（编组）GROUPG将图形或命名块放到当前图形中INSERT I命令记忆器J属性控制开关properties CTRL+1、CH平移屏幕P重新生成REDRAWR撤销上一次操作U超级编辑V设计中心ADCENTERADC创建属性定义ATTDEFATT加载和卸载应用程序，定义要在启动时加载的应用程序APPLOADAP在二维和三维空间中将对象与其他对象对齐alignAL更改块中的属性信息ATTEDITATE从封闭区域创建面域或多段线BO
14、UNDRAYBO设置栅格和捕捉、极轴和对象捕捉追踪、对象捕捉模式和动态输入 DSETTINGSDS将点对象或块沿对象的长度或周长等间隔排列，块等分DIVIDEDIV修改图像和其他对象的绘图顺序DRAWORDERDR特性，属性察看与设置和双击一样PROPERTIESCH打开“鸟瞰视图”窗口DVIEWDV以其他文件格式保存对象EXPORTEXP创建一个要求列表，对象必需符合这些要求才能包含在选择集中FILTERFI将图形或命名块放到当前图形中INSERT I输入文件IMPORTIMP插入链接对象或内嵌对象INSERTOBJIO线形管理器LINETYPELT线形比例LTSCALELTS功能命令别名功
15、能命令别名线宽设置LWEIGHTLW列表显示LS将选定对象的特性应用到其他对象MATCHPROPMA将点对象或块在对象上指定间隔处放置，等分MEASUREME两条平行线划线MLINEML将文字段落创建为单个多线（多行文字）文字对象MTEXTMT三维镜像MIRROR3D选项卡OPTIONSOP设置执行对象捕捉模式OSNAPOS图形单位UNITSUN清除垃圾PURGEPU从脚本文件执行一系列命令SCRIPTSCR规定光标按指定的间距移动SNAPSN创建、修改或设置命名文字样式STYLEST创建空白表格样式TABLETTA自定义用户界面TOOLBARTO时间TIME厚度TH重生成图形RE面域REGIONREG三维旋转ROTATE3D重命名RENAMEREN工程计算器JSQ/CAL三维阵列3A系列零件开发设计库XL打开 视图对话框(dsviewer:)AV打开对相自动捕捉对话框SE绘制二围面( 2d solid)SO拼音的校核(spell)SP提取轮廓BO二维旋转成三维REV三维坐标；UCS减集SU加集UNI
