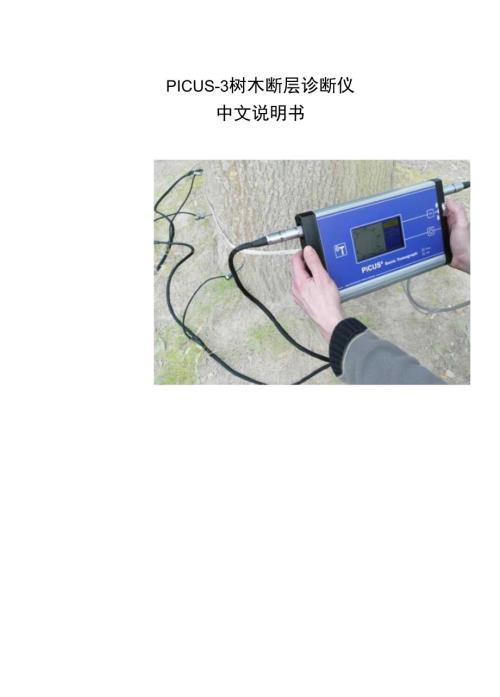

1、PICUS-3树木断层诊断仪中文说明书跳 Data TransmissionPiCUSModulModul Address | Port Treetronic | Port Calliper | GPSPort SettingsBaud rate |l 15200Waiting SendingtimeModule500 JP2TreetronicCalliperNumber of modulesX 4.4软件测量在Q73PiCUSPC程序中，按照以下步骤进行:1. PC程序 打开一个新文件：“File T New”，然后按照向导进行操作。2. PC程序 在菜单中输入树状数据：“Edit” 一
2、Tree Data”3. PC程序输入几何尺寸。4. PC程序 打开声波扫描窗口： uMeasurementv -* 4*Measure sonic或单击图标I5. PC程序 在声波扫描窗口首先设定连接到PiCUS 3的传感器数量：转到“Modules”选项卡，将MNumber of Modules设置为 12 (PiCUS 3 连接 12 个传感)。6. PC程序 调整传感器-MP分配表。“MP Position”是探钉数量。Current Pos”是传感器的位置。示例显示: Measuring powit p Tap nu由由Adopt poeitonsV Cakulabcn imnwdi
3、MtyNumber of MocMmCurrertPo*Sound paths | FVtine | Data Aew |Set MP active0 Sonk Meaiurefnent - PiCUS 3ZJJdJdZJFJdJdl曰dZJIdZJJdoo 711012345678MPXSemoc# |Modui allocaborL evenly weedC tie by tideSensor l 对应 MP l,无传感器对应 MP 2, Sensor 2 对应 MP3,无 sensor 对应 MP 4.Sensor 3 对应 MP 57. PICUS3 _h uSonic Tomogra
4、m (PC)M -* “Connect PC”，PiCUS 3 屏幕显示“Searching for hammeruSearching for PC (USB - BT).”8. PiCUS 3将以电缆模式自动检删锤(PRHD) o在无线电模式下，启动锤子将其连接到PiCUS 3,PiCUS 3可以根据USB或蓝牙连接到PC。9. 开始测量，电锤上按任何键( 1秒)来唤醒锤了调整显示直到与你要敲击的探钉编号相同后按顺序操作。敲击步骤与主机操作相同。5保存数据1. 主机操作数据保存在主机上需要导出时，通过PiCUS 3菜单Data to PC”利用BT或USB连接。2. PiCUS Q73 程序
5、配置 “Configuration” - “PiCUS sonic Tomograph Hardwarev -* “PiCUS 3”3. 确保 COM 端口正确选择“Configuration0 -* aSelect COM portM -* Tab “Port PiCUS”4. “PiCUS 3” 一 Data Import,打开下载窗口选择COM端口并选择一个有效的保存位置5. PC程序点击“Import”按钮启动数据文件下载。6. 下载所有文件后会有删除PiCUS 3上的所有文件的提示。如果按是，则PiCUS 3 SD卡上的所有文件都被删除，删除的文件无法恢复6 PICUS3 充电6.
6、1主机充电按照图中连接方式进行picus3和电锤充电。注意：充电时请勿将本机暴露在阳光下！充电环境温度范围为15-25 Co电池显示三种颜色，代表不同电量。白色表示电池满电，电压会显示在IIV以上，黄色表示电池电压低于10V,主机最多能再用1-3小时，红色表示电压低于9.3V,主机只能使用几分钟，请尽快保存数据。6.2无线电锤操作：电锤可以通过电缆连接到PiCUS 3进行充电。实际使用过程中推荐电缆连接更可靠。因为无线电锤使用的是一个公共频率，信号容易与其他仪器频率混淆。锤子和PiCUS 3有树间隔时，树将遮挡该无线信号。注意：如果您想在无线连接时切换到有线连接，请按如下步骤进行：1、等到电锤
7、自动关闭！2、终止测量，具体取决于操作模式。3、断开电锤天线4、将锤子电缆连接到锤子和PiCUS 3 ho5、重新进入测量窗口或重新启动“Sonic Tomogram PC”功能如果在无线电操作模式下的锤子在测量期间耗尽电力，则需要退出声波扫描模式，将锤子与电缆连接到PiCUS 3,再次进入声波扫描功能。充电过程中，一旦LED每两秒钟开始显示闪烁的点，表明电锤电池己充满。7技术规格声波传感器类型主机模式下的测量点pc模式下的洲量点传感器电缆长度声波传播时间分辨率GPS精度电池容量标称电池电压充电时间充电电源规格在20 C的操作时间,6或12最多可达24个最多为503.5米1 y s0到20米，
8、具体取决于环境可重新充电NiMH电池2000 mAh10V4个小时100/240 VAC, 50/60 Hz12个传感器使用时长高达6-12小时，具体取决于使用情况;电锤的电池容量(PRHD) 500 mAh锤子(PRHD)和PiCUS 3主机之间的最大距离为0.5至10米，具体取决于环境1概述1.2部件组成12使用步骤23主机操作23.1基本设置23.2 MP 定位33.3树木参数43.4 安装 picus353.5传感器定位53.6敲击测量63.7图像计算63.8图像保存74Q73软件测量74.1软件安装74.2软件配置74.3测试端口： 74.4软件测量85保存数据96 PICUS3 充
9、电96.1主机充电96.2无线电锤操作： 97技术规格10概述1.1仪器用途PiCUS应力波树木断层画面成像仪采用应力波传播时间为原理对树木内部结构进行无损检测，可以获得树木横切面内部的二维或三维图像，从图像中发现木材内部健康与腐朽情况以及腐朽的程度大小，从而获取古树或其他测量对象的健康状态。PiCUS 3可单独操作，也可连接电脑进行设置操作。1.2部件组成主机，敲击锤，电锤，充电器，测量卡尺，电锤连接线，测剧探钉，声波传感器及连接线Socket (C) for hammer cableSocket (A) for cable loom sensors Ito 6 1-6传感器连接线接口 A
10、7-12传感器连接线接口 B 电锤线连接口C 电脑连接口 D 充电接口E “+/- “加减键，用于数量修改 ON/OFF”长按3s升关机键注意拔插方式：一定要通过捏取金属部分拔插，不然有可能损坏接II。电锤可以用线缆连接，也可以使用无线天线连接。有线连接时，蓝色弯头接C 口，直头端接电锤下部。无线连接时，直接在电锤底部插上黄色天线。2使用步骤1. FI测检查以确定需要采取断层图像的位置。2. 根据目测可以粗略进行3点测试扫描检查树的质量。如果这个测试显示较多的坏木材属性，就需要做多点断层扫描，也可以直接进行多点的断层扫描。3. 选择所有MP探钉的位置，并插入探钉。4. 记录所有探钉的位置5.
11、输入树名称，编号，高度等树数据6. 将PiCUS 3安装在树上。7. 通过使用电锤轻敲声波传感器行声波扫描。8. 将文件保存在PiCUS 3的内部SD卡上。9. 拆卸PiCUS 3,取出探钉。10. 将数据文件上传到PC进行分析查看。整个测量可以利用PICUS3主机进行设置操作，也可以直接连接电脑，利用软件操作3主机操作3.1基本设置设置语言，主菜单一 uConfigurationn ” 一 Language”设置亮度，主菜单“Configuration” -* 4Display Brightnessn ,亮度越低，耗电越少设置卡尺蓝牙地址：每个卡尺具有唯一的蓝牙地址。这个地址可以当PiCUS
12、卡尺连接到该PC时，在PC 的蓝牙管理器中找到。PiCUS 3 主菜单4 MP2mm”:257第二种：Sonic Tomogram菜单下，选择Free Shape“Number of MP”输入MP数量，此为探钉钉入树内的数量，不是声波传感器数量。Base Points首先输入基点数（二或三）。选择基地点后，利用两脚尺进行测量距离,“Free Shapes Calliper” 如果不使用 picus 两脚尺，可以选择 Using no calipcro使用picus两脚尺测量的话，在打开尺子之后选择“Calliper is ON”选项，主机将尝试连接尺子,建立连接后，测量命令会发送给尺子并在两
13、脚尺的显示屏上显示。在测量期间可以把主机带在身边，避免蓝牙连接断开。如果蓝牙连接断开（距离主机太远）显示屏会停留在最近的测量画面，可以把PICUS 3主机拿到两脚尺附近（中间不要有障碍物）然后按ENTER按钮继续发送命令。测量完所有的点之后，根据图形状况可以选择“Geometry 0K”确认或者“Revise”重新测量。MP1-MP7 mm: 0手动输入测量点间距的话，需要确认-下方向，旋转转轮可以调整。“Geometry OK” 确认输入间距正常“Revise”修改距离。3.3树木参数“Tree Data”用于输入树木各种参数“Tree Species”从已经有27种树可选选，如不在列表中，
14、选择Noi specified”或更改列表Tree HeighC已知高度时，可以输入树高。也可用如下方法进行PiCUS 3功能测量树苟点击：“Measure height”进行测量。Distance to TreeM以米m输入您的位置到树的距离。通常是距离应在10到30米Push OK whendistance is correct“Angle Tree Top”测量与树梢的角度。注意：不要瞄准外部树枝。尝试指向树的中心轴。Angle Tree Base”测量与树基的角度。“Number记录树的编号N/E/S/W Alignment输入MP北对齐。标准：MP 1位置朝向正北。Height of
15、 Meas. Level”输入测量高度3.4 安装 picus3输入完所有数据时，需要将传感器和PiCUS 3主机安装到树上。如果测最高度高于30厘米，请使用蓝色的表带固定主机和电缆，MP上挂好编号。将PiCUS 3主机放在MP6和7之间。将1至6传感器线插入口 A,将7到12传感器线插入右口 B。将电锤电缆的弯头端连接到口 C,直头接电锤把手。或者无线使用。将所有传感器轻轻放在探钉上。3.5传感器定位Scnsor-MP Allocation在此菜单中，可以设置每个传感器的当前位置。如果MP的数量小于或等于传感器的数量，则不需要进行任何设置。“Sensor 1 - MP 1” Side by
16、side”选择此功能将传感器1分配给MP1,传感器2到MP 2等。图形显示MP1附近的“ 1S1”，第一 “1”是MP号，“S1”表示“传感器1”。“ 1 . 2 . 3” “Evenly spaced,* -如果MP的数量是传感器数量的偶数倍，该功能可以均匀分布周围间隔的传感器数量“Sensor 1 - MP 1,2,3.”此功能为将传感器自由地分配给任何MP。“S： 0 - MP1 ”表示没有传感器分配给MP1 S： 7 - MP1 ”表示将传感器7分配给MP1注意：如果MP-Sensors分配不正确，无法使用声波数据！举例说明：树有14 MP探钉，PiCUS 3有12个传感器。使用“Se
17、nsor 1-MP 1”设置。第-传感器MP分配（称为“Position 1/2” ）是将传感器1设置在MP1等处，MP 13和14没有传感器。当第一轮敲击完成后,进入“Sensor-MP Allocation,然后单击“ ”功能,将传感器1移动到MP 13和传感器2到MP 14.这是“位置2/2”第一轮攻丝完成转到“传感器MP分配”，单击- ”功能将传感器1移动到MP 13和传感器2到 MP 14.,即 “Position2/2或者-如果电缆长度允许，使用“传感器1MP 1,2,3.”功能，并通过设置“S： 0MPl”, “S：0MP2”，S： 0MP3”等，禁用传感器1至10。通过设置“S
18、 11-MP13将传感器11分配给MP 13,“S： 12-MPI4”将传感器 12 连接到 MP 14注意：如果传感器-MP分配不正确，整个测量是错误的！3.6敲击测量在测量开始之前，请确保所有传感器都正确放置在探钉上。当传感器放置正确完成时，可以开始敲击。uSonic Tomogram -* Measurement” 进行测屋，显示敲击界面；1. 按下电锤任一按钮（ 1秒）激活电锤，显示屏显示圆圈线。敲击完成按上下键选择下一组探钉；2. 拿掉探钉上的传感器，将电锤上的传感器放到探钉上敲击测量。3. 连续敲击3到5次。当五个数据记录成功后电锤LED左上角将显示黄灯。4. 通过观看显示屏上的
19、条形图来检查数据质量。声波时间由黄色条形图显示，红色的表示速度。非常高或低的速度可能表示MP-Sensor分配错误或其他问题。MP：探钉编号黄色条：声波传播时间us红的：声波传播速度 m/sec.L “s”：传感器编号5. 敲击所有MP,如果MP的数量超过传感器的数量，需要将传感重新分配到未用的MP上，调整sensor-MP allocation 再次点击所有 MP”提示：使用无线电连接之间的锤了，尽可能保持锤头天线与主机之间有较长距离。因为无线电信号可能会干扰声波扫描。3.7图像计算按“ESC”键终止测量功能，程序返回到“Sonic Tomogram”菜单显示断层图像。Sonic Tomog
20、raph断层图显示3种颜色的声速：粉红色-表示速度慢绿色-中等速度棕色快速请注意显示的“v-max”和“v-min”值。超过3000米/秒的速度几乎不发生在树上。PiCUS 3自动排除大于5000米/秒的速度注意：PiCUS 3屏幕上显示的断层图像不如电脑软件里的断层图像那么精确3.8图像保存Sonic Tomogram” 一 File 一 ” Save all Data to File - OK”按钮主机最多存储120条文件，超过10()条时，会有一个存储报警。其他菜单功能：Clear Sonic Data”删除敲击数据，不删除树木设置参数。Clear all Data”删除所有数据4 Q7
21、3软件测量4.1软件安装打开安装包，以管理员模式运行。安装完成后，“Configuration” 一 Hardware - PiCUS 3”暨 PiCUSFile fConfiquration Mixer PiCUS 3 Window ?4.2软件配置Configuration 一 Select COM port - Tab Port PiCUS”，无论哪种方式连接，波特率都设置为115200,点击OK确定4.3测试端口：在 PiCUS 3 上进入Data to PC”菜单，屏幕显示“Searching for PC (BT- USB).在软件中 “Configuration” 一 Select COM port” 一 Port PiCUS”点击打开端口，颜色变绿色。点击“Test PiCUS 3”,软件提示PiCUS 3 ok. PiCUS 3 主机则会显示“USB PC: ok or BT PC: Ok.该软件窗口同样可设置Calliper和Treetronic COM端口
