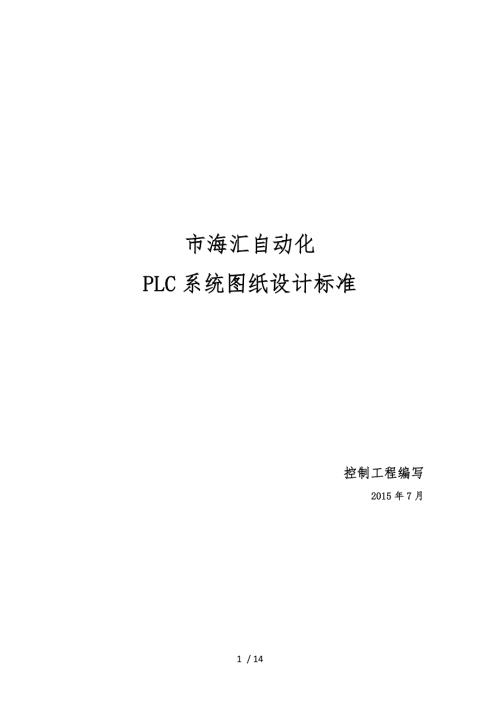

1、市海汇自动化PLC系统图纸设计标准控制工程编写2015年7月12 / 14目录一、图框和图戳1二、字体2三、图纸目录3四、图纸说明书4五、设备表6六、PLC系统配置图6七、PLC系统供电系统图7八、PLC模块接线原理图8九、PLC柜布置图9十、PLC柜外部接线图11十一、附录1：PLC设计图纸标准图模板12十二、附录2：PLC模块接线原理图模板12一、图框和图戳我公司作为拥有国家批准的乙级设计资质的设计单位，在日常的设计工作中使用公司专有的图框和图戳。图框有两种：A4幅面和A3幅面，A4幅面的图框被使用于图纸目录设计、图纸说明书设计和图纸设备表设计；A3幅面的图框被广泛使用。详见下表1.1。序
2、号图纸名称图纸幅面1图纸目录A42图纸说明书A43设备表A44PLC系统配置图A35PLC系统供电系统图A36PLC模块接线原理图A37PLC柜布置图A38PLC柜外部接线图A3表1.1图1.1图1.2如下图图1.1为竖版A4幅面，图1.2为横版A3幅面。如果设计容在一A4幅面和A3幅面的图框布置不下，那么必须使用多图纸进展布置，并且注明该设计图纸的总页数和当前图纸为第几页。我公司设计图纸最终给客户电子版图纸时假设客户没有对图纸样式有明确说明，最终应出一份不可更改的PDF版图纸给客户。二、字体在我公司的设计图纸上只使用一种字体，gbcbig.shx汉字文本大字体,字体宽度为0.7。字的大小也必
3、须按照我公司的PLC系统设计标准进展绘制，详见下表2.1。序号图纸名称字体高度1图纸目录42图纸说明书43设备表44PLC系统配置图45PLC系统供电系统图36PLC模块接线原理图37PLC柜布置图48PLC柜外部接线图39图戳上的图纸名称、页数等4表2.1强调一点：字的高度一定不能小于3毫米。三、图纸目录图纸目录的容包括该卷图纸中所有设计图纸的名称、幅面大小和设计图纸的总量折算成A1幅面，目录容详见下表3.1。序号设计图纸名称1图纸目录2图纸说明书3设备表4PLC系统配置图5PLC系统供电系统图6PLC模块接线原理图7PLC柜布置图8PLC柜外部接线图9计算机台布置图表3.1图3.1如图3.
4、1所示为目录示例，详见文档附件一中总目录文件。我公司设计工程师必须能够独立完成图纸目录的设计。四、图纸说明书图纸说明书是图纸设计的重要组成局部，必不可少。设计人在说明书里编制形成对整体设计来说至关重要的信息，图纸的阅读者可以根据图纸说明书的容读懂图纸的设计思路和容。下表4.1列出了可以编制在“图纸说明书的容。序号说明书可包含的容1图纸的设计依据2设备PLC柜体等的使用者3设备PLC柜体等制造所使用的国家标准、行业标准4设备PLC柜体等的柜型、外形尺寸5设备PLC柜体等的色标6设备PLC柜体等的防护等级7设备PLC柜体等的材质8使用者对设备PLC柜体等的特殊要求表4.1图纸设计依据：本设计为和谊
5、镍铬复合材料工程3-4号生产线仪表与自动化项目制造图，设计依据为供货合同和技术协议以与甲方提供的图纸。设备PLC柜体等制造所使用的国家标准、行业标准l ISO国际标准组织l BS英国标准l ASME美国机械工程师协会l IEC国际电工委员会l DIN德国标准l ASTM美国试验与材料协会l GB中华人民国标准设备PLC柜体等的柜型、外形尺寸、色标、防护等级、材质。所有柜、箱统一颜色，为浅灰色，色标RAL7032,PLC柜和供电柜的柜体型式为KS，PLC柜的防护等级为IP40，供电柜和仪表保护箱防护等级IP43，操作台按照甲方提供的文件要求制造。如果有室外柜体还要强调室和室外。图4.1我公司设计
6、工程师必须能够独立完成说明书的设计。图4.1为设计说明书示例，标准格式请参照文档附件一中项目设计说明书文件。五、设备表图纸设备表的容包括该卷图纸所涉与的所有设备清单：PLC柜体的外形尺寸和数量、计算机台的外形尺寸和数量、柜设备元件的型号和数量、其它非成套设备的型号和数量。设备表建议使用EXCEL表格模板制作，不可更改行间距与列间距尺寸。模板在附录中有示，图表中设备分为成套非成套须注明，如图5.1所示图5.1一样种类设备在一行中写不下要分两行写，如图5.2所示。图5.2我公司制造工程师必须能够独立完成设备表的设计。标准格式请参照附表图纸实例中的PLC柜设备表。六、PLC系统配置图PLC系统配置图
7、是描述整个PLC系统的硬件设备配置、设备位置分布情况、通讯网络的结构和分布的重要设计图纸，是PLC系统设计必须的组成局部。图6.1 网络图如图6.1所示为网络图示例，详见文档附件图纸示例中网络图。网络图中网线的颜色需要有所区分，现规定在AB自控系统中：C网黄色，D网紫色，E网绿色。以太网线绿色，在西门子自控系统中PROFIBUS网线紫色，MPI蓝色。我公司设计工程师必须能够独立完成PLC系统配置图的设计。七、PLC系统供电系统图PLC系统供电系统图是PLC设计当中最重要的设计图纸，容为PLC系统的各设备的供电电源设计，包括PLC系统的总进线电源、PLC机架电源、直流稳压电源的电源、交换机电源、
8、PLC模块的电源、插座电源、照明灯电源、散热风扇电源等。在PLC系统供电系统图里必须对各个电源实施过载保护和短路保护功能的微型断路器进展设计选型，规那么如下：1、PLC柜总电源保护断路器额定工作电流不能大于32安培；2、PLC机架、直流稳压电源、交换机、插座、照明灯、散热风扇等设备的电源保护断路器额定工作电流不能大于6安培；3、PLC模块电源的过载保护和短路保护使用本钱低廉的保险端子，保险端子选择配套1安培额定工作电流的熔芯。4、给现场仪表提供的交流电源、DC24V直流电源原那么上应该与PLC系统设备的供电电源隔离，例如：给现场安装的压力变送器提供DC24V的电源应该与给PLC模块提供的DC2
9、4V电源隔离开。5、尽量使用1P的微型断路器以降低本钱，PLC柜的插座、风扇和照明灯的电源必须使用1P断路器。图7.1如图7.1所示为PLC供电图示例，详见文档附件一中空压站PLC1#柜供电图_1，2。我公司制造工程师必须能够独立完成供电系统图的设计。八、PLC模块接线原理图我公司的工程项目所涉与的PLC设备品牌有很多家，例如：AB、西门子、施耐德、欧姆龙等品牌，因此我公司设计部门也必然涉与到各品牌PLC模块的接线原理图设计。我公司已经编制了AB品牌的CONTROLLOGIX5000系列、FLEXLOGIX系列、SLC500系列、西门子品牌的S7-400系列、S7-300系列等PLC模块的标准
10、接线原理图，未标准化的PLC模块接线原理图公司将在标准化业务建设工作中编制完成。我公司的设计人员必须按照公司标准的模块接线原理图实施设计。我公司制造工程师必须能够独立完成模块接线原理图的设计。图8.1图8.2如图8.1所示为PLC标准模块接线图示例，在使用中可根据不同情况对外接线路做相应更改，单模块自身接线方式不能更改。详见文档附件二中PLC标准图图库。如图8.2所示位模拟量模块接隔离器之类的保护元件需根据使用元件的不同功能更改管脚号。九、PLC柜布置图PLC柜布置图分为PLC柜盘面布置图和PLC柜部设备布置图。PLC柜盘面布置图的容包括柜体外形尺寸图、盘面开孔图设备铭牌对照表和说明性文字；按
11、钮、指示灯、电流表等安装在PLC柜盘面上的设备的开孔尺寸必须在图纸上准确标注出来；铭牌对照表是提供应成套车间制作设备铭牌时使用的资料。PLC柜部设备布置图为柜设备元器件的摆放安装位置的初步设计，绘制好PLC柜部设备布置图能衡量出柜能否有足够的空间安装所有设备元器件，同时也促进设计人对各设备元器件的安装位置进展合理设计。我公司成套生产车间在设计人员设计的PLC柜布置图根底上再进展柜结构的二次设计。图9.1图9.2PLC柜布置图必须要按比例一比一的画出各元件布置以与柜体的布置关系。如图9.1所示为PLC柜布置图示例，详见文档附件一中空压站PLC1#柜柜体布置图。如图9.2所示为PLC柜设备表示例，
12、在表格中对应位置填写每个器件的符号、名称、型号规格与数量详见文档附件二中PLC标准图 图库。我公司制造工程师必须能够独立完成柜体布置图的设计。十、PLC柜外部接线图PLC柜外部接线图中绘制了PLC柜与上下压柜、仪表柜箱和现场仪表之间的电线电缆联接关系，是指导施工队进展安装接线的重要图纸资料。要绘制正确的PLC柜外部接线图必须先收集完整的电气、仪表专业的设计图，然后按照电气、仪表专业设计图纸中的外部接线图来绘制出PLC柜的外部接线图，每根电线的线号、每根电缆的编号都必须与电气、仪表专业设计图纸相一致。端子排的标准符号为XT,多个端子排那么用XTY表示，Y为阿拉伯数字，例如：XT1。图10.1 端子外部接线图图10.1位端子接线图示例，要写明信号名称、电缆编号、电缆型号与去向。我公司制造工程师必须能够独立完成外部接线图的设计。标准格式请参文档附件二XT100模板与接线图模板。十一、附录1：PLC设计图纸标准图模板十二、附录2：PLC模块接线原理图模板
