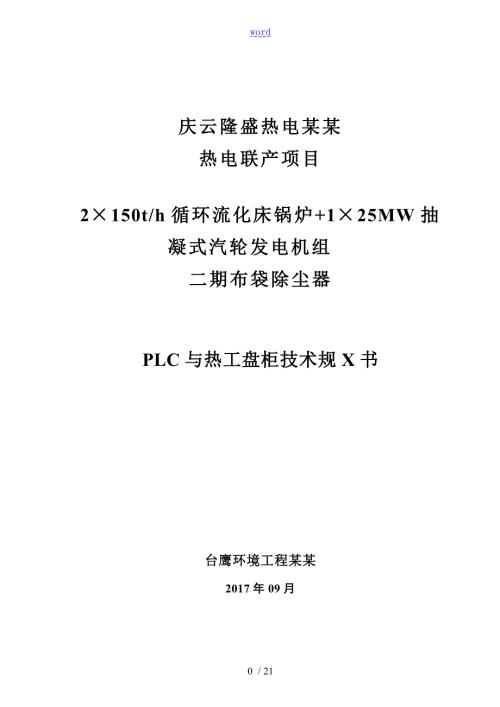

1、word庆云隆盛热电某某热电联产项目2150t/h循环流化床锅炉+125MW抽凝式汽轮发电机组二期布袋除尘器PLC与热工盘柜技术规X书台鹰环境工程某某2017年09月1.1.1本技术规X书对庆云隆盛热电某某热电联产项目二期布袋除尘器采用的可编程序控制系统以下简称PLC提出了技术方面和有关方面的要求。1.1.2本技术规X书提出的是最低限度的要求，并未对所有技术细节做出规定，也未完全陈述与之有关的规X和标准。供方应提供符合本技术规X书和有关工业标准要求的优质PLC。1.1.3如果供方未以书面形式对本技术规X书提出异议，如此意味着供方提供的设备和PLC满足了本技术规X书和有关工业标准的要求。如有异议
2、不管是多么微小，都应在报价书中以“对规X书的意见和同规X书的差异为标题的专门章节中加以详细明确,并进展说明供业主方确认。1.1.4报价书与合同规定的文件，包括图纸、计算、说明、使用手册等，均使用国际单位制SI。1.1.5只有需方有权修改本技术规X书。经买卖双方协商，最终确定的技术规X书应作为PLC合同的一个附件，并与合同文件具有一样的法律效力。1.1.6供方的报价书至少应包括如下内容：PLC的供货X围，包括所有硬件、软件、服务和有关图纸资料。PLC的详细说明，包括系统说明、子系统功能、操作员接口、系统性能等。所供系统的标准控制台的外形尺寸、标准机柜的外形尺寸与初步的机柜数量。对技术规X书建议
3、和同规X书的差异。供方认为有助于提供高系统性能的建议替代方案。1.2.1本项目为庆云隆盛热电某某热电联产项目二期布袋除尘器的PLC设备采购。1.2.2 布袋控制系统建成后，控制水平应达到在无需现场人员的配合下，在控制室内完成对除尘与其附属装置的正常启、停，完成正常的运行监视、操作和故障处理，PLC与机组分散控制系统之间的信号交换通过硬接线方式实现。PLC的设计、供货、安装、调试应能够满足上述要求，并保证系统可利用率达到99.9%。在脱硫控制室内实现对除尘系统与其附属设备的监视和控制，本工程除尘与附属装置PLC系统现场布置，要求PLC柜面带有操作面板，并通过Modbus-485通讯至脱硫DCS系
4、统，作为脱硫DCS的从站运行。操作站不在单独设置，使用脱硫系统操作站。通讯所需软硬件与调试均由供方负责。1.2.4在除尘现场PLC内需带有提升阀与脉冲阀控制回路，具体要求见除尘控制柜附图 除尘控制柜原理图纸。.5供方还需配套供给灰斗仪表配电箱，配电箱要求见除尘控制柜附图 除尘控制柜原理图纸。1.2.6供方应对所提供的除尘系统的控制逻辑和保护设计进展整体优化，要保证整个系统的正常进展和可靠运行。1.2.7除尘PLC应设计完善的闭环控制回路MCS、顺序控制功能组SCS和数据采集DAS功能，其监控X围应包括但不限于此：-除尘装置(烟气系统、布袋除尘系统等)；-压缩空气系统；-电气系统；操作人员在控制
5、室通过LCD与键盘和鼠标对系统进展监视和控制操作供方的供货X围和工作X围1供方应提供满足本技术规X书要求所必须的PLC全套硬件设备、软件和各项服务。2PLC系统内所有盘台柜之间的内部电缆包括预制电缆、电源电缆以与PLC与第三方通讯的软硬件应属供方供货X围。3本技术规X书要求的全部外围与附属设备。1.3.2供方的工作X围 1按照除尘装置运行要求、本PLC技术规X书的规定和适用的工业标准，设计、提供并组态一套完整的分散控制系统。2PLC控制系统与各子系统的工程设计和安装设计，包括控制逻辑图、组态图、PLC设备安装接线图、PLC系统I/O信号分配与PLC与外部连接图，应包括以下内容但不限于：PLC人
6、机接口设计包括操作员站与工程师站、数据采集系统DAS设计、模拟控制系统MCS设计、顺序控制系统SCS设计、PLC控制柜内部电源与柜间电缆设计、PLC接地系统设计等。3需方在投标书，以与技术协议、联络会和设计过程中对供方设计方案和图纸确实认，尤其是硬件配置、功能分配与控制逻辑等确实认并不代表需方将为PLC的设计承当责任，供方应完全保证所供PLC的安全可靠性、合理性、完整性和优良性。无论是否经过需方确认，供方都应无条件对PLC中的缺陷、不足和与合同不符的地方进展修改、补充或更换，而不增加任何费用。4应向需方提交所有最终接口资料和图纸，以便需方能顺利地开展工作。供方提交的设备布置图、控制逻辑图、控制
7、接线图和其它详图与其他技术资料都应随设计进程而更新，以便与时反映当前的设计内容。修改版本号应在图标的版本栏内用数字或字母表示。5达到本PLC技术规X书规定的全部功能要求，进展PLC软件的编程和调试。6应在制造厂内使用仿真机并接入PLC的输入输出信号，进展闭环运行、测试和演示本技术规X书对PLC的功能和性能要求。在进展这种仿真测试和演示时，应有具备专职进展这种测试和演示的专家、训练有素的工作人员以与必要的测试设备和仿真机。需方有权在设备验收期间对PLC的功能与性能进展抽查。供方应提出验收测试的初步方案并在设计联络会上由需方认可。7应按照合同规定的进度要求，按时发运、调试、投运PLC。8应根据本技
8、术规X书的要求，提供安装详图并进展现场安装指导。9应负责通电启动和调试，直到所供PLC能达到PLC的全部功能要求，并保证系统可利用率达到99.9%。10应根据本技术规X书的要求，向需方提供PLC优化运行所必需的系统文件，使需方能组态、编程、维护、修改和调试PLC。11向需方提供施工图设计、安装调试、运行维护、系统二次开发所需的全部图纸、资料。12负责培训需方的运行和维护的工程技术人员，并使这些培训人员能熟练地操作、维护、修改和调试PLC。13为达到上述供货X围，应与由其它供货商供给的控制系统相协调，并应负责相关的接口工作。14供方负责与机组PLC供货商进展设计和接口配合，并进展详细设计，分界点
9、在除尘PLC的设备端子排上。需方将提供如下设备和服务：1所有的根底、地脚螺栓和灌浆。2所有现场设备对外接线、电缆敷设和由供方提供的过程I/O端子柜上的对外接线工作。3模拟量输入信号变送器、热电偶、热电阻与分析仪表。除非另有规定。4数字量输入信号接点和脉冲设备。除非另有规定。5所有执行机构。除非另有规定。7供方为完成PLC控制系统必需的需方根底设计资料，如工艺系统流程图、过程I/O清单、控制策略说明或图纸等。8PLC设备现场安装所需的劳动力与服务。本技术规X书中涉与的所有规X、标准或材料规格包括一切有效的补充或附录均应为最新版本，即以需方发出本PLC订单之日作为采用最新版本的截止日期。假如发现本
10、技术规X书与参照的文献之间有不一致之处，供方应向需方指明。火电厂大气污染物排放标准 GB 13223-2011锅炉大气污染物排放标准 GB 13271-2001某某省固定源大气颗粒物综合排放标准 DB37/1996-2011燃煤电厂除尘器技术条件 DL/T514-93电气装置安装工程施工与验收规X GBJ232-82钢结构设计规X GB 50017-2003建筑钢结构荷载规X GB 50009-2001建筑抗震设计规X GB 50011-2001火力发电厂保温油漆设计规程 DL/T 5072-1997工业企业噪声控制设计规X GBJ97-85焊接接头的根本型式与尺寸 GB985986-88碳素
11、结构钢和低合金冷轧薄板与钢带 GB1153-89普通碳素结构钢低合金结构钢热轧厚钢板技术条件 GB3274-83优质碳素结构钢钢号和一般技术条件 GB699-88发电厂、变电所电缆选择与敷设设计规程 SDJ26-89袋式除尘器安装要求验收规X /T8471-1996袋式除尘器用滤料与滤袋技术条件 GB12625袋式除尘器性能测试方法 GB12138分室反吹袋式除尘器技术条件 /T8534-1997袋式除尘器用滤袋框架技术条件 /T5917-91锅炉烟尘测试方法 GB/T5468-1991环境保护产品技术要求电袋复合除尘器 HJ-2529-2012袋式除尘器用电磁脉冲阀 5916-2004工业企
12、业厂界噪声标准 GB 12348-1880工业企业厂界噪声测量方法 GB/T 12348-1880袋式除尘器技术要求 GB/T 6719-2009袋式除尘器分类与规格性能表示方法 GB/T 6718-1886脉冲喷吹类袋式除尘器 /T 8532-1887回转反吹类袋式除尘器 /T 8533-1887内滤分室反吹类袋式除尘器 /T 8534-1887袋式除尘器用压差控制仪 /T 10340-2002火力发电厂设计技术规程 DL5000-2000火力发电厂保温材料技术条件 DL/T776-2001焊接接头的根本形式与尺寸 GB985-986-88碳素结构钢 GB700-1888 碳素结构钢和低合金
13、结构钢热轧薄钢板与钢带 GB/T 812-1888碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 3274-1888碳素结构钢和低合金结构钢冷轧薄钢板与钢带 GB/T 11253-1888火电施工质量检验与评定标准电气装置篇试行火电施工质量检验与评定标准热工仪表与控制装置篇 2004年版低压配电设计规X GB50054-95电器安装工程的接地设备的施工和验收规X GB50169-92低压分配和电路设计规X GBJ54-83电气装置安装工程与验收规程 GBJ232-82其它适用于本项目的规X和标准。上述标准有矛盾时，按较高标准执行。总如此3.1.1 控制系统采用先进、成熟、符合有关工业标准、
14、有良好业绩的产品，采用西门子控制系统。原如此上与厂内现有系统具有一致性。除尘器控制系统应具备自动与手动控制两种功能，手动控制能脱离自动控制系统PLC不工作而单独操作。3.1.2 供方提供的控制系统将通过高性能的工业控制网络与分散处理单元、过程I/O、人机接口和过程控制软件等来完成除尘系统的控制。控制系统硬件将安全、可靠、先进，并具有同类型机组、同类型系统使用业绩含正在执行合同。3.1.3 控制系统设计将采用适宜的冗余配置和诊断至模件级的自诊断功能，使其具有高度的可靠性。系统内任一组件发生故障均不影响整个系统的工作。一旦某个工作的处理器模件发生故障，系统能自动地以无扰方式，快速切换至与其冗余的处
15、理器模件，并在操作员站报警。切换时间保证为ms级。冗余配置的处理器模件与系统均有并行的接口,即均能承受系统对它们进展组态和组态修改。处于后备状态的处理器模件,能不断更新其自身获得的信息。冗余处理器模件的切换时间将保证系统的控制和保护功能不会因冗余切换而丢失数据、延迟或故障。电源故障属系统的可恢复性故障，一旦重新受电，处理器模件能自动恢复正常工作而无需运行人员的任何干预。3.1.4 系统的监视、报警和自诊断功能将高度集中在显示器上显示和在打印机上打印，控制系统将在功能和物理上适当分散。3.1.5 控制系统将采取有效措施，以防止各类计算机病毒的侵害和PLC系统内各存储器的数据丢失。3.1.6 除尘
16、PLC将留有与全厂控制系统的冗余通讯接口。如需要如此应提供冗余光纤、通讯电缆和全部通讯附件。3.17 远程I/O与DPU同步，这样保证了DPU中的应用程序可以对过程控制实施立即处理，远程I/O采用双缆冗余。以太网模板将分别安置在冗余的机架上，保证控制系统切换时对上位监控系统的无扰切换。3.1.8 除尘PLC将成套带有热备控制器、电源模件、通讯模件、输入输出模件、存储器、外壳、专用连接电缆与连接件和实时操作系统等。3.1.9 无。3.1.10 供方所提供的PLC控制系统将结合工艺系统特点并按功能分散和物理分散的原如此进展设计。PLC控制系统将留有以下的裕量：最忙时，每个控制器DPU的负荷率不大于
17、50%。内部存储器占用容量不大于50%，外部存储器占有容量不大于40%。通讯总线负荷率不大于40%。每种I/O点裕量10I/O模件槽裕量10备用插槽将配置必要的硬件，保证今后插入模件即能投入运行电源负荷裕量大于3040备用模件插入后的裕量以上这些参数都将是按系统联调成功正式投运时的最终容量计算的百分比值。3.1.11在执行合同的过程中，随着工程设计进程和技术资料逐渐完善，在不超出I/O总量的前提下，硬件、软件冻结前后，需方对过程I/O信号与控制要求的变化，供方将与时更新设计。在保证10%备用量的前提下而不发生费用问题。3.1.12供方提供的设备，其质量标准将一致，要求机柜尺寸、颜色、外形结构一
18、样，其机柜颜色由需方认可。机柜的外壳防护等级不低于IP65。机柜外壳刚度能满足现场要求最小厚度2线芯截面的接线要求。如需方在运行中发现供方所供PLC控制系统不满足本合同附件的技术条款，需方有权要求供方修改或增加，为此引起的一切费用由供方负责。a.中央处理单元DPU：至少32位处理器，主频至少为66MHZ133MHz，总内存至少为2M以上，程序扫描速度为0.090.5ms/K，采用FlashROM技术，使得操作系统易于升级，带有锂电池实现断电保护。配置足够容量的存贮器，考虑40%的备用量。 用EEPROM存贮器时，其中保存的程序和数据靠蓄电池至少维持6个月，当更换电池时，不得导致程序或数据失落，
19、并设置电池用完指示灯。b.所有模板包括电源、DPU和I/O模块均可在工作状态下带电热插拔，带电热插拔不能影响系统的运行，增强系统的可维护性。c.所有模板的平均无故障时间(MTBF)不小于20万小时。d. 为保证系统的协调统一性与备件的可维护性，本地站和远程I/O站的底板应采用同系列规格的底板，所有的DI、AI、DO、AO、PS须采用和DPU对应的同一档次系列的模块。所有I/O模板的配置与编址通过软件实现，无跳线与DIP开关，能做到任意模块任意槽任何模板包括电源和DPU模板均可安装在底板的任意槽位，增强灵活性。e.各分系统中将插两块电源模板进展冗余双路供电，防止断电故障。电源X围为170-276
20、VAC有过电流和过电压保护。f.所有I/O模块将有隔离装置，模块将有LED状态显示I/O模块的状态和各I/O点的状态，I/O模块将由软件方便地进展编址。I/O的扩展采用双缆冗余方式，在1000米X围内传输率不小于1.5M bps,采用同轴电缆传输介质，实现I/O的可靠、实时和远距离扩展。3.2.2 过程输入/输出I/O1PLC的I/O模件将能根据业主方要求承受或输出以下各类信号:a 模拟量输入直流电流信号 420 mA, 热电阻信号分度号 Pt100, 输入阻抗电流输入 500 K b 模拟量输出直流电流信号 420 mA, 负载能力 1000 直流电压信号 15 V, 负载能力 600 c
21、开关量输入逻辑电平48 V.DC, 输入阻抗 1000 触点输入常开、常闭干触点 d 开关量输出触点输出常开、常闭干触点每一触点将能同时满足以下容量： 220 V.AC, 2A (阻性负载)220 V.AC, 1A (感性负载)220 V.DC, 0.5 A(感性负载) 110 V.DC 5A电压输出 e 脉冲量输入每秒能承受6600个脉冲。 f SOE板件 事故顺序输入信号的分辨力应不大于1毫秒(2) I/O 处理系统将“智能化，以减轻控制系统的处理负荷。I/O处理系统将能完成扫描、数据整定、数字化输入和输出、线性化、热电偶冷端补偿、过程点质量判断、工程单位换算等功能。(3)所有的I/O模件
22、都将有标明I/O状态的LED指示和其他诊断显示，如模件电源指示等。(4)分配控制回路和I/O信号时,将使一个控制器或一块I/O的通道板损坏时对机组安全运行的影响尽可能小。(5)当控制器I/O电源故障时，将使I/O处于对工艺系统安全的状态，不出现误动。(6)与其它控制系统之间的信息交换采用I/O通道时，将有电隔离措施。(7)所有I/O通道的各路信号通路之间将相互隔离，它将能在该I/O模件对现场接线和对其它I/O模件之间提供1500V以上的有效隔离值。(8)所有 I/O 模件均将满足 ANSI/IEEE 472 “冲击电压承受试验能力导(SWC)的规定，在误加 250V 直流电压或交流峰峰电压时，
23、将不损坏系统。9变送器采用电源两线制时，由模件供电，每个变送器电源都是独立的。(10)冗余输入的热电阻、变送器信号的处理，将由不同的I/O模件来完成。单个I/O模件的故障，不引起任何设备的故障或跳闸。(11)将提供热电阻与420mA信号的开路和短路以与输入信号超过工艺可能X围的检查功能，这一功能应在每次扫描过程中完成。(12)对热电阻输入信号, 每一路输入信号将有单独的桥路。(13) I/O 模件对现场接点的供电电压为48/24VDC。(14)所有接点输入模件都应有防抖动滤波处理。如果输入接点信号在4毫秒之后仍抖动，模件不承受该接点信号。(15)将采用相应的手段，自动地和周期性地进展零飘和增益
24、的校正。(16) PLC至执行回路的开关量输出信号将采用带继电器输出的I/O通道或另外装设继电器继电器由供方供货。控制系统与执行机构以模拟量信号相连时，二端地或浮空等的要求将相匹配，否如此将采取电隔离措施。(17) 开关量输入模件对检测一对闭合触点而需要的最小门槛电流为10mA，这样可以防止使用外接负载电阻。(18) 当负荷电流的需要量高于输出模件里的输出触点的额定电流时，将设置中间继电器来处理高负荷要求值。19供方将对传感器与输入/输出信号的屏蔽与接地提出建议，以满足其系统设计要求。20分散处理单元之间用于跳闸、重要联锁与超驰控制的信号，I/O模件将采用双重化配置，系统信号将直接采用硬接线，
25、而不可通过数据通讯总线发送。21供方除提供规定的输入/输出通道外，还将满足系统对输入/输出信号的要求，如模拟量与数字量之间转换的检查点、冷端补偿、电源电压检测与各子系统之间的硬接线连接点。22DO输出端子板供电输出220VAC或24VDC可变。 系统初步I/O总点数如下：模拟量输入模拟量输出开关量输入开关量输出AI 420mA热电阻 Pt100AO 420mADIDO合计：12/2641总计79说明：a上列I/O数量将包括工艺过程点数和与主厂房PLC的硬接线接口点数，不包括备用点、I/O分配产生的剩余点以与PLC内部的硬接线联系点等，供方提供的I/O能力将充分考虑上述因素并将另加提供10%备用
26、I/O点(每一种类型)。b由于本项目是总承包方式，如实际I/O数量超出所列点数，供方将无条件提供而不增加费用。3.2.3 电源需方提供一路交流220V10%、50Hz1Hz的UPS电源至PLC系统。供方需自行分配PLC与其辅助设备操作面板、通讯设备等电源。PLC系统内部各电子装置、网络系统、操作员站、工程师站、处理机柜、I/O柜、继电器柜等的供电由供方自行负责。并能保证在常用电源短时间失电不会影响系统的正常运行。电子装置机柜内的馈电将分散配置，以获取最高可靠性，对I/O模件、处理器模件、通讯模件和变送器等都将提供冗余的电源。承受变送器输入信号的模拟量输入通道，都将能承受输入端子完全的短路，并不
27、影响其它输入通道。否如此，将有单独的熔断器进展保护。所有的420mADC输出或者输入模块，都将有隔离栅功能。此外，将在系统机柜内为每一被控设备提供维护所需的电隔离手段，并有过流保护措施，任一控制模件的电源被拆除，均将报警，并将受此影响的控制回路切至手动。每一路变送器的供电回路中有单独的熔断器，熔断器开断时报警。在机柜内，熔断器的更换将很方便，不需先拆下或拔除任何其它组件。每一数字量输入、输出通道板都将有单独的熔断器或采取其它相应的保护措施，不因某一通道故障而影响整块板件的工作。在系统电源消失时，输出全调节最末级的控制装置将处于“保位状态。3.3 软件要求编程环境为支持IEC1131-3标准的五
28、种编程语言顺序流程图、功能块图、梯形图、结构化文本和指令列表用户定义功能块可反复使用，模块地址为软定义，软件能提供七级口令保护，能做到故障状态预定义。并且具有离线仿真功能编程格式将包括传统的梯形图与其它PLC常用语言。逻辑功能将编入PLC内，不能用硬接线或复杂的特殊开关与其它输入装置来实现。编程做到逻辑的所有局部都能在编程盘上看到，并可监视每个元件的状态。不采用不符合本要求的子程序。所采用的编程技术在监视逻辑、提供运行的灵活性和更改程序的方便性上要有最大程度的透明性。编程软件将内置32位模拟仿真调试器，以便于开发人员离线编程和调试，缩短软件开发的时间。在程序编辑或修改完成后，将能通过数据高速公
29、路将系统组态程序装入各有关的处理器模件，而不影响系统的正常运行。顺序逻辑的编程将使程控的每一局部都能在LCD上显示，并且各个状态都能得到监视。 程序控制逻辑将采用熟悉的，以应用图形表型式的功能符号进展组态，并可在工程师站上按指令要求，以图形方式打印出已组态的逻辑。查找故障的系统自诊断功能将能够诊断至模件级故障。报警功能将使运行人员能方便地区分和解决各种问题。供方将明确定义系统自诊断的特征。 供方将系统设计为电厂一般的技术人员不需具备机器语言或编程的知识即可完成系统的组态与流程。供方将积极采用经实践证明效果良好的优化控制软件，这些软件将有助于需方提高对工艺系统的控制品质、提高除尘系统效率、使系统
30、更加稳定地运行，以达到优化控制的目的。控制器冗余、网络冗余正常投入，功能正常。3.4 环境与抗干扰3.4.1 系统能在电子噪声、射频干扰与振动都很大的现场环境中连续运行，且不降低系统的性能。3.4.2 系统设计应采用各种抗噪声技术，包括光电隔离、高共模抑制比、合理的接地和屏蔽。3.4.3 在距电子设备1.2m以外发出的工作频率达470MHz、功率输出达5W的电磁干扰和射频干扰，不会影响系统正常工作。3.4.4 系统应能在环境温度040控制站050，相对湿度1095%不结露的环境中连续运行。3.4.5 系统抗干扰能力共模电压不小于500V，继电器输出350V；共模抑制比不小于120dB，50Hz
31、差模电压不小于60V差模抑制比不小于60dB；50Hz。3.5 电子装置机柜和接线3.5.1 电子装置机柜的外壳防护等级应不低于IP65。3.5.2 机柜门应有导电门封垫条，以提高抗射频干扰RFI能力。柜门上不装设任何系统部件。3.5.3 机柜的设计应满足电缆由柜底引入的要求，供方提供的电缆接线应采用接线端子排方式，而非将电缆直接连接在卡件端子上，内部接线应预置。3.5.4 对需散热的电源装置，应提供排气风扇和内部循环风扇。排气风扇和内部循环风扇应易于更换。风扇故障应有报警。3.5.5 所提供的机柜内装应设温度检测开关，当温度过高时应进展报警。3.5.6 装有风扇的机柜应提供易于更换的空气过
32、滤器。3.5.7 机柜内的端子排应布置在易于安装接线的地方，即为离柜底300mm以上和距柜顶150mm以下。3.5.8 机柜内的每个端子排和端子都有清晰的标志，并与图纸和接线表相符。3.5.9 端子排、电缆夹头、电缆走线槽与接线槽均由“非燃烧型材料制造。3.5.10 提供PLC系统内设备之间与机柜与控制盘、台和中间继电器柜之间互联的电缆包括两端的接触件，这些电缆符合IEEE防火标准。3.5.11 组件、处理器模件或I/O模件之间的连接应防止手工接线。所有I/O模件和现场信号的接线接口应为接线端子排，卡件和端子排之间的连线在制造厂内接好，并在端子排上注有明显标记。3.5.12 机柜内应预留充足的
33、空间，使需方能方便地接线、汇线、布线和查线。所有信号屏蔽层接地应在机柜侧完成。PLC系统选用西门子。空气开关、双电源切换装置均选用施耐德产品端子选用魏德米勒或菲尼克斯产品。继电器选用欧姆龙或图尔克产品4.备品备件和专用工具备品备件1供方应保证备品备件长期稳定的供货。对主要设备或与主设备功能一样并接插兼容的替代品，其备品的供货期至少是设备验收后十年或该设备退出市场后五年(二者之中取时间长的一种)。当供方决定中断生产某些组件或设备时，应预先告知需方，以便需方增加这些设备的备品备件。2供方应对所供PLC进展在线联调、现场可利用率测试(SAT)以与三年运行和维护所必需的备品备件提出建议和报价。3报价书
34、中应列出推荐的备品备件清单，并有详细的说明，以便需方了解这些备品备件用于那些具体项目上。4供方用于PLC的标准组件如有改动，如此编制备品备件清单时应作相应修改。5供方应提供有关备品备件的保管资料，如存放期限、是否需枯燥剂等。6所有备品备件的一些主要部件(如印刷电路板)在发运前，都应逐件进展测试，以保证在PLC中正常运行。7备品备件应单独报价，并附有单价和数量。专用工具供方应提供所有便于维修和安装PLC所使用的专用工具，为维护人员提供足够的特殊工具和设备来维护设备。专用工具至少应包括如下项目：专用测试设备专用工具、夹具、卡具网络测试工具除专用工具外，供方还应向需方提供一份推荐的维修测试人员必备的
35、标准工具的清单。项目管理合同签订后，供方应指定一固定项目经理，负责协调供方在工程全过程的各项工作。如系统设计、工程进度、制造确认、编程和技术服务、图纸文件、工厂和现场测试、编制文件、启动、投运和现场系统可利用率测试等工作。需常驻现场，现场服务时间不小于10工作日。以下工程节点该项目经理必须在施工现场；1 . PLC到货开箱2 . PLC系统上电3 . 除尘与除尘系统调试4 . 除尘与除尘系统72h或168h试运转期间5.2程序设计在设备和系统制造前，供方应将设备布置图、子系统说明书、功能控制与逻辑控制图提供给需方审核批准，以保证所供系统和设备能符合合同文本的各项规定。供方还应向需方提交所有最终
36、接口资料和图纸，以便需方顺利开展设计工作。供方提交的设备布置图、控制逻辑图、控制接线图和其它详图，均应随设计进程而更新，以便与时反映当前的设计进展。修改版本应以数字形式在图标的版本栏内表示出来。供方应审查来自其它控制系统或其它供货商的资料，并提出具体意见和问题，以协调接口设计并实现PLC的完整性。PLC系统完成现场投运后，供方还应提供反映在现场投运时作过修改的系统竣工图。现场服务按照合同规定，在完成所有设备和系统的安装、启动调试与投运期间，供方应派出常驻工程现场的专家，以提供现场服务。供方派出的专家，在设备和系统的安装、接线、调试和启动期间，应负责监视和指导。供方派出的专家，还应负责对需方的安
37、装和运行人员进展现场培训，教会他们如何区分和安装设备，如何启动、操作与维护设备和系统。供方还应负责将PLC投入运行。供方应提供由其供给的设备和系统进展安装检查、软件调试、维护和启动所必需的专用测试设备和工具。供方现场服务时间限于完本钱技术规X书所规定的任务而定。即时间的长短以供方能完本钱技术规X书所规定的任务来决定。派驻现场的专家其日程表按工作需要编制，并且在一天内的任何时间均能提供现场服务。供方的专家应遵守法律和法规，在现场工作期间应遵守现场工作的规定。供方应支付所需交通、生活和其它各项费用，需方仅为其提供便利和办公室。6.试验、验收和演示总如此供方在制造过程中，应对设备的材料、连接、组装、
38、工艺、整体以与功能进展试验和检查，以保证完全符合本技术规X书和已确认的设计图纸的要求。需方有权在任何时候，对设备的质量管理情况，包括设备试验的记录进展检查。此外，还应进展工厂验收试验、演示和现场试验。在试验、检查和演示过程中，如发现任何不符合本技术规X书要求的硬件和软件，供方都必须与时更换。由此而引起的任何费用都应由供方承当。更换后的硬件或软件还必须通过本技术规X书和章节规定的试验和演示要求。工厂验收试验和要求系统在设备制造、软件编程和反映目前系统真实状况的有关文件完成后，供方应在发货前进展能使需方满意的工厂验收试验和演示。除规定的工厂验收试验和演示外，需方有权在供方的工厂进展各单独功能的试验
39、包括硬件试验以与逐个回路的组态和编程检查。在工厂验收和演示前，系统设计应表现出供方在设备上所作的最新修改。试验步骤试验应包括对所有可联网并已装载软件的设备进展适当的运行。采用仿真机构成PLC所有输入信号、组态和控制输出的一个完整的功能闭环试验。在开始试验前，要求所提供的系统已在40高温下，顺利地运行了72小时。供方应说明这一温度试验步骤。试验内容至少应包括如下项目：a.每个模件的微程序工作情况b.每个模件的硬件工作情况c.模拟的报警和状态变化d.所有操作员接口功能e.模拟的故障和排除f.PLC全部失电和局部失电的工作情况g.模拟的PLC自诊断完成工厂试验后，需方应观察一个被试验系统所进展的完
40、整演示过程。供方应提供充足的时间、试验设备和专业人员，以便需方能检查和评估整个系统。在工厂试验中，至少应有三天时间来进展这一演示。如需延长试验时间，供方应无偿满足要求。供方应提供6套与目前系统功能和逻辑一致的图纸，供需方在试验期间使用。演示至少应有如下项目：对键盘请求的响应完整地显示一幅新画面的时间失电和通电后的反响控制装置的故障排除通讯总线故障M/A操作器的独立操作过程变量输入变送器故障后的反响所有规定报表的打印性能计算的试验结果日程安排工厂验收的具体日程和参加人员根据工程进度情况进展安排。供方在试验前应向需方提交一份详细的试验方案，并在计划的工厂验收试验和演示前三周向需方告知他们的准备情况
41、在需方认可后，所有图纸和试验步骤才有效。设备供方应提供进展全部工厂验收试验包括需方选择的单独功能试验所必需的各种试验设备和仿真机。所有试验设备在试验前都须经过校验，并有校验记录。需方应能得到这些数据。试验失败供方应负责修改试验过程中碰到的所有系统问题，假如某些系统需重新做试验，如此应进展由需方任意指定的附加项目的试验和检查。PLC设备只有在成功地通过了试验和演示，并且双方在试验和演示报告上签字后，才能发运。现场试验初步检查现场安装完成后，在设备通电前，供方应仔细检查所有的设备、现场接线，电源和安装情况，在检查无误后，系统方可授电。供方可以进展其标准的诊断试验。现场输入和输出信号，由需方的施工
42、人员按供方图纸负责接线。现场可利用率试验SAT现场条件满足后，应采用实际的输入、输出信号进展可利用率试验。供方应核实是否所有的系统和文件都已更新，并准备投入可利用率试验，系统只有在通过了这里所规定的可利用率试验后，方能被承受。供方应保证的系统可利用率，并在试验期间证实其符合本技术规X书规定的所有性能。可利用率试验应在PLC试运行后开始，试验开始的日期由买卖双方共同商定。PLC在连续运行90天2160小时后，其故障时间小于小时，如此可认为成功地完成了可利用率试验。假如故障时间超过了小时，可利用率试验应延长至180天，在此期间，故障时间不应超过小时。但是完成可利用率试验的总时间限制在270个连续日
43、内，其间的故障时间不应超过小时。假如试验结果连续二次超过规定的故障时间限制，如此认为试验未通过。可利用率明确了一个可恢复特性的装置或系统能在规定的时间内完成其规定功能的概率。定义6试验开始至试验完毕的整段试验时间内，扣除试验的空等时间和故障时间后的这一段时间为可用时间。故障时间故障时间是指供方提供的任一装置或子系统在实际试验时间内而停运的一段时间。可利用率试验的总故障时间，应为试验期间各装置和子系统故障引起的故障时间之和。应受罚的故障时间绝不会比实际经历的故障时间长。每个装置或子系统都规定了一个加权系数。一个装置或子系统应受罚的故障时间是该装置或子系统的实际故障时间与加权系数的乘积：应受罚的故
44、障时间实际经历的故障时间加权系数6.在整段试验时间内由如下事件引起的空等时间将由买卖双方协商确定：a.工艺系统或辅助设备故障b.由需方人员引起的不正常操作c.需方信号故障d.环境条件不符要求e.不可抗拒的因素f.需方所供电源丧失6.试验期间的可利用率至少应为本技术规X书中规定的，其计算公式如下：可利用率()实际试验时间故障时间/实际试验时间100式中实际试验时间为整段试验时间扣除空等时间6.用于各装置或子系统故障时间计算的加权系数，规定如下：装置或子系统加权系数人机接口操作员站n/N工程师站每只每只键盘每只鼠标、光笔、触屏每台记录打印机彩色图形打印机每只软盘驱动器硬盘驱动器软盘驱动器光盘驱动器过程接口功能处理模件 n/NI/O模件n/N电源组件n/N通讯接口模件n/N其中n为发生故障的站或模件数量;N为应投入运行的站或模件数量。数据通讯系统每条数据通讯总线两条数据通讯总线6.3.需方应负责进展PLC的可利用率试验，试验必须按照已经确认的供方资料中的运行和维护步骤进展。需方人员应操作和维护PLC并保存可利用率的记录和报告。
