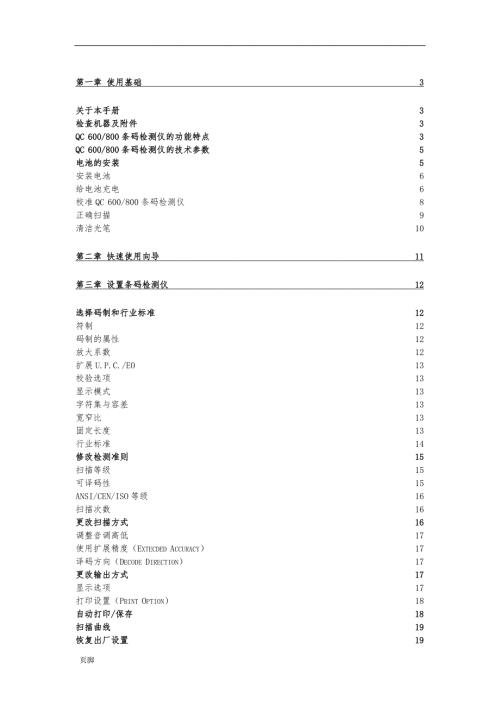

1、 第一章 使用基础3关于本手册3检查机器及附件3QC 600/800条码检测仪的功能特点3QC 600/800条码检测仪的技术参数5电池的安装5安装电池6给电池充电6校准QC 600/800条码检测仪8正确扫描9清洁光笔10第二章 快速使用向导11第三章 设置条码检测仪12选择码制和行业标准12符制12码制的属性12放大系数12扩展U.P.C./EO13校验选项13显示模式13字符集与容差13宽窄比13固定长度13行业标准14修改检测准则15扫描等级15可译码性15ANSI/CEN/ISO等级16扫描次数16更改扫描方式16调整音调高低17使用扩展精度（Extecded Accuracy）17
2、译码方向（Decode Direction）17更改输出方式17显示选项17打印设置（Print Option）18自动打印/保存18扫描曲线19恢复出厂设置19锁定设置19第四章 查看检测结果21扫描等级21ANSI/CEN/ISO符号等级21LED指示灯22声音信号23查看尺寸参数23计算模块宽度23查看反射参数24查看格式参数25使用SSTR代码25第五章 保存和打印27保存数据27检查存储容量27打印数据28删除存储数据28连接计算机29查看打印结果29打印机的使用29使用QCP和QCHSP打印机30QCP和QCHSP打印机的故障排除31QCSSP打印机的控制和组件31QCSSP打印机
3、故障排除32第六章 使用数据库34简介34构造和下载数据库34使用数据库功能35查看数据库结果35第七章 使用QC800条码检测仪37使用手持式条码阅读器37普通操作37第一章 使用基础关于本手册请参照本手册的说明操作条码检测仪。本手册中使用的符号：符号描述POWER、SELECT或，条码检测仪上的按键Scan 或 Low Battery检测仪的提示信息s表示需要按照特定的步骤进行操作除经特殊声明，本使用说明中使用的“检测仪”、“条码检测仪”字样均指Hand Held Procducts公司的Quick Check 600/800系列条码检测仪。检查机器及附件在使用条码检测仪之前，请仔细检查包
4、装盒的产品及附件，如果发现有缺损，请保持原样并尽快与产品供应商取得联系：包装盒应包含以下组件：l QC 600/800条码检测仪l 光笔（QC600 ）l 激光扫描器（QC800）l AC充电器l 四节“AA”镍镉充电电池l QC 600/800使用手册l 其他附件测试样签保修卡规格尺模块测量标尺如果包装盒缺少以上组件，请与供应商联系。QC 600/800条码检测仪QC 600/800条码检测仪QC 600/800条码检测仪的功能特点QC600/800条码检测仪是一种功能全面的条码检测设备，能够检测所有常用的一维条码。外型轻便小巧，既适用于办公室的桌面环境，也适合随身携带；它即能对条码进行快速
5、简单的合格/不合格的检测，也能够进行详细检测，并可以提供全部关于条码质量的信息。QC 600/800条码检测仪能够检测的码制：l EAN/UPCl Code 39l Interleaved 2of 5l Code 128l Code 39l Codabarl Code 11l Code 16Kl Code 49l MSIl IATA 2 of 5l Regular 2 of 5l HIBCl CCBBAl SISACl BOOKLANDQC 600/800条码检测仪采用的行业标准：l AIAGl CTIA/ABCDl LOGMARSl SCCl Coupon CodeCodabarQC 600
6、/800条码检测仪能够检测的项目：l 被检测符号的码制l ANSI/CEN/ISO及传统标准的打印质量l 条码规格的一致性（UPC）l 条码数据字串l 应用识别字符l 功能字符l 校验位l 条空尺寸的界定与测量l 宽窄比l 字符格式l 静区测量l 带打印机时，打印出测量结果和扫描曲线l 扫描曲线您可以根据需要设置检测的码制、测试准则以及扫描和输出方式，设置方法详见第3章。显示屏QC 600/800条码检测仪带有一个液晶显示屏，能显示四行数据，每行20个字符。LED传统检测方式下，检测仪上的LED用于指示条码模块的尺寸偏差；在ANSI/CEN/ISO检测方式下，LED指示ANSI/CEN/ISO
7、 标准下的条码等级，也可以指示尺寸偏差。按键查看检测结果需要使用检测仪面板上的，键和SELECT键。通过带箭头的按键可以移动显示屏上的光标，如果字符串的长度超出了显示围，可以按右箭头查看剩余部分，按左键可以回到原来的显示状态。声音QC 600/800条码检测仪可以通过声音快速传达当前的扫描是否成功。检测仪的音调可以调节。一次扫描完成后，检测仪发出一声“哔”表示检测通过，三声则表示在某种方式上没有通过。特殊功能除标准的检测功能外，QC 600/800条码检测仪还提供了数据库功能。通过连接电脑，可以向条码检测仪下载一个数据库，扫描时，检测仪就能够提供该条码的附加信息，例如产品名称。数据库的使用详见
8、第7章。Quick Check 600/800条码检测仪支持两种自定义操作模式：反射计模式与命令代码模式。反射计模式下，条码检测仪可作为一个常亮的放射计。命令代码是一些特殊结构的条码，通过它可以对条码检测仪以一种统一的方式进行快速设置。 端口检测仪的后面有两个端口，比较小的是充电器插孔，另一个用于连接RS-232串口通信设备，例如Hand Held Products公司的QCP、QCHSP和QCSSP打印机等。检测仪前面一个端口于连接光笔或者鼠标型扫描器（QC 800系列可以连接激光或线性图象阅读器）。检测仪后面有一个光笔支架，光笔不用时可以插在支架上。QC 600/800条码检测仪的技术参数
9、项目规格外型尺寸10.9cm W*7.0cm H*13.3cm D重量454g（带光笔和电池）温度保存温度：-20C -70C工作温度：0C -50C湿度5%-95% RH无凝结密封性符合NEMA 1认证FCC-Class A limits显示屏4*20字符/行 LCD键盘6键，POWER，SELECT，声音信号音调/音量可调LED指示五只、三色LED电池四节“AA”镍镉电池数据缓存32KB；存可以保存数据和扫描曲线电池的安装QC 600/800条码检测随机仪带有四节“AA”镍镉可充电电池，在使用检测仪之前，必须将电池装好。电池用完以后可以重新充电。注意在连接充电器和打印机前，务必要将四节充电
10、电池装好，如果没有装电池，可能会损坏检测仪，而且将失去保修的机会；电池要使用原装的充电电池，如果使用其它型号的电池（例如碱性干电池）并试图将它们充电，可能会使电池爆炸而损伤检测仪的部电路，而且可能引起人身伤害。如果因没有使用原装电池而导致条码检测仪损坏，将被取消所有保修的权利。安装电池1 拉开条码检测仪底部的电池舱盖；2 按照舱所示的“+”“-”极将电池装入电池舱，使电池接触良好；3 关好电池舱盖。给电池充电给QC600/800条码检测仪的电池充电请用附带的AC充电器。QC 600/800条码检测仪只能用电池供电，不能使用适配器或者交流电源直接供电。电池完全充电后可以连续工作1.5小时。不用时
11、也可以为检测仪充电。但为延长电池寿命，厂方推荐将电充满，待电池用尽以后再充电。电池电量不足时，检测仪开机后或者使用过程中屏幕会出现“Low Battery”的信息，出现此信息后便不能够进行扫描，但可以进行其他操作，例如改变设置。将检测仪关机以后重新开机，“Low Barrery”信息可能会消失，而电池进一步消耗以后又重新出现。出现“Low Battery”也可能是由于电量和温度不稳或者急剧变化引起的。如果检测仪工作时间不足一个半小时，原因就可能不是电量不足，试将机器关掉后重新开机，如果信息依然存在，则可能确实是由电量不足而引起，应该给电池充电。如果信息消失，则可以继续使用。如果您认为电池出现故
12、障，请与供应商联系。电池充电步骤：1 将检测仪关机；2 连接AC充电器；3 将充电器插入交流电源插座；4 电池开始充电，如果电量已完全耗尽，完全充电时间大约12小时，如果是部分放电，则充电时间要短一些；5 充电完成后，取下充电器，检测仪就可以使用了。条码检测仪打开和关闭检测仪开机时，将保留关机前的设置状态，改变检测仪的设置见第3章。如果不进行任何操作，检测仪在一分钟后自动关机。关机后，被改变的设置状态被自动保存。u 开机1 按POWER键。检测仪连续发出四声“哔”，进入开机界面，显示屏第一行为检测仪的型号，最后一行根据检测仪的状态，会显示以下不同的信息：l Lower Battery，表明电池
13、电量不足，需要给电池充电。l Recalibrate，指示要重新校验条码检测仪。l 其他信息：行业标准扫描器的类型与孔径（波长）注：检测仪检测的精度与扫描器的波长或孔径关系密切，因此需要根据条码的密度选择适当孔径或波长的扫描器。l 如果关机前检测仪被设置使用数据库，则显示屏最后一行将显示“DATABASE”。扫描器孔径的选择最小模块宽度（X值）英寸（mm）测量孔径宽度英寸（mm）编号0.004(0.102)=X0.007(0.178)0.003(0.076)030.007(0.178)=X0.013(0.330)0.005(0.127)050.013(0.330)=X0.025(0.635)0
14、010(0.254)100.025(0.635)1，则可以通过几次扫描的平均值得到扫描级别。获得扫描级别可以通过以下两种方式：l 将检测仪设置成传统检测方式，检测条码合格/不合格，并获得具体参数。l 将检测仪设置成ANSI/CEN/ISO方式，判断符号的扫描级数是A,B,C,D或F，缺省设置扫描等级达到C级为通过。可译码性可译码性的检测方式有两种ANSI/CEN/ISO可译码性和字符平均可译码性（Avg），默认方式为ANSI/CEN/ISO可译码性。ANSI/CEN/ISO等级对于所有码制和行业标准，检测仪都能够给出以字母（A，B，C，D或F）和数字（4，3，2，1或0）表示的符号等级，默认
15、以字母表示。字母和数字的对应方式为A=4、B=3、C=2、D=1、F=0。对于某些行业标准，例如AIAG，符号等级的表达的方式是固定的，不能够随意更改。如果设置了一个无效的值，检测仪会自动将其复位。扫描次数在#Scans/Symbol选项中可以设置需要通过几次扫描等级计算出最终的符号等级，可选值为1-10、12、15、20、30、50、100或Var，缺省设置为10，即需要10次扫描等级计算出符号等级。例如，在被检测符号中划分10条不同的路径，上方4条、中间2条、下方4条。平均10次的扫描等级，即得出更为精确的符号等级。u 更改测试准则1. 按POWER键和SELECT键进入以Print Re
16、ault开始的菜单。2. 将光标移到Change Setting 前面的*号上，按SELECT键，进入以Specifications开始的菜单。3. 将光标移到Test Criteria前面的*号上，按SELECT键，进入以Passing开始的菜单。l 修改合格/不合格标准（pass/fail criteria），将光标移动到Passing前的*号上，按SELECT，或键。光标将被移动到Passing后面，用键或键进行选择，选择后按SELECT、POWER、或，光标重新回到Passing前面的*号上。l 修改可译码性（Decodeability），将光标移动到Decodeability前的*号
17、上，按SELECT或键，Decodeability后面的值将在ANSI/CEN/ISO与Avg之间变化。l 设置等级表示方式（Grades），将光标移动到Grades前面的*号上，Grades后面的值将在Letter（字母）与Number（数字）之间变化。l 设置计算符号等级所需的扫描次数。将光标移动到#Scan/Symbol前的*号上，按SELECT，或键。光标被移动到#Scan/Symbol后面，用键或键选择您需要的值（1-10、12、15、20、30、50、100或Var），保存设置按SELECT或键，光标重新回到#Scan/Symbol前面的*号上。结束当前菜单按POWER，所有改变的
18、设置将自动保存。4. 返回前一级菜单按POWER。要开始扫描，将扫描器放到条码的静区处。更改扫描方式扫描方式选项中可以修改以下参数：l 鸣音音调l 扩展精度l 译码方向（双向或者从前向后）调整音调高低检测仪鸣音的音调（Beeper Pitch）可以设置，取值围是Off、1-31，默认值是16。使用扩展精度（Extecded Accuracy）扩展精度即获得扫描等级时对同一个条码在相同路径上的扫描次数。l 使用扩展精度时，扫描等级的每项参数值为各次扫描的平均值，使用扩展精度能大大减少由于动作不稳或扫描路径变化而引起的阅读的不确定性。使用扩展精度时，扫描次数可以设置为2-10，12，15，20，3
19、0，50，100次。l 当不使用扩展精度（OFF）时，每扫描一次就得到一个测量结果。默认设置不使用扩展精度。当扩展精度打开时，每次扫描后，显示屏会提示操作者还需要进行的扫描次数，当完成指定的次数时，显示屏就会出现扫描等级。如果您没有完成规定的次数，5秒钟后，检测仪将认为你不想继续扫描而自动给出单独测量的结果。如果在没有完成规定次数时扫描了另外一个条码，检测仪自动将计数器复位并重新开始计数。译码方向（Decode Direction）您可以设置条码检测仪扫描条码的方向为从左至右扫描（forward only）或者双向扫描（Both Ways）。缺省设置下，译码方向设为双向，它比单向扫描容易操作而
20、且更加灵活。u 改变扫描参数的方法：1 按POWER键后按SELECT，进入以“Print Reaults”开始的菜单。2 将光标移动到“Change Setting”前的星号上，按SELECT。此时会出现以“Specification”开始的菜单。3 将光标移动到“Scanning Option”前的星号上，按SELECT。出现以“Beeper Pitch”开始的菜单。4 按键选择更改的选项，按键或SELECT键进入选项，然后用键选择参数值，确认参数值按SELECT。当结束当前的菜单时，改变的参数值自动保存。5 返回前一级菜单按POWER。更改输出方式输出方式选项包括“显示选项”和“打印选项
21、显示选项显示选项的设置包括：l 显示屏第3、4行显示的参数l 错误显示l LED指示ANSI/CEN/ISO标准符号等级还是条空尺寸偏差您可以将条码检测仪的第三行和第四行设置成显示您认为最重要的两项参数以便在扫描完成后立刻就能够观察到它们。通过几个按键，您可以查看到所有参数。显示检测结果在检测仪的参数行中，您即可以用默认的方式查看检测结果，也可以用自定义的方式查看结果。l 传统检测方式下，默认设置为PCS与AvgBar。l ANSI/CEN/ISO检测方式下，默认设置为可译码性和调制度。其它可显示的检测结果还有：l 符号类型l 宽窄比（传统检测方式）l 空反射率（传统和ANSI/CEN/ISO检测方式）l 条反射率（传统和ANSI/CEN/ISO检测方式）l 符号对比度（ANSI/CEN/ISO检测方式）l 最小反射率/最大反射率（ANSI/CEN/ISO检测方式）l 边缘最小反射率（ANSI/CEN/ISO检测方式）l 缺陷（ANSI/CEN/ISO检测方式）l 条码长度l 条码增益（传统检测方式）通常情况下，选择ANSI/CEN/ISO检测方式时，5个彩色LED用于指
