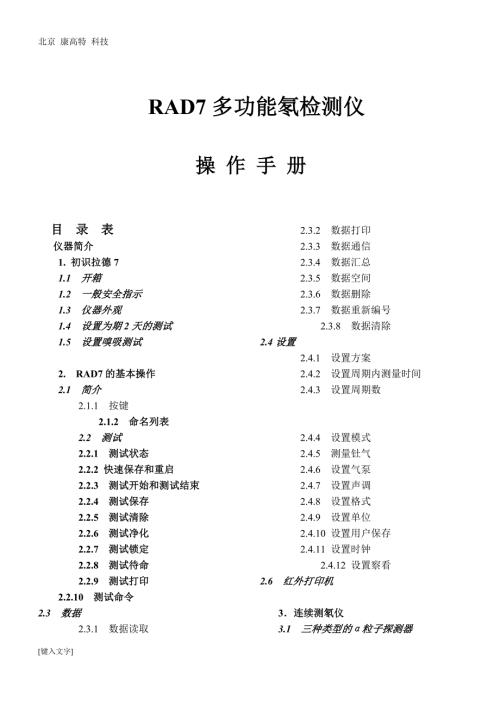

1、北京 康高特 科技 RAD7多功能氡检测仪操 作 手 册键入文字 目 录 表 仪器简介1. 初识拉德71.1 开箱1.2 一般安全指示1.3 仪器外观1.4 设置为期2天的测试 1.5 设置嗅吸测试2. RAD7的基本操作 2.1 简介 2.1.1 按键 2.1.2 命名列表2.2 测试2.2.1 测试状态2.2.2 快速保存和重启2.2.3 测试开始和测试结束2.2.4 测试保存2.2.5 测试清除2.2.6 测试净化2.2.7 测试锁定2.2.8 测试待命2.2.9 测试打印2.2.10 测试命令2.3 数据 2.3.1 数据读取 2.3.2 数据打印 2.3.3 数据通信 2.3.4 数
2、据汇总 2.3.5 数据空间 2.3.6 数据删除 2.3.7 数据重新编号 2.3.8 数据清除2.4设置 2.4.1 设置方案 2.4.2 设置周期内测量时间 2.4.3 设置周期数 2.4.4 设置模式 2.4.5 测量钍气 2.4.6 设置气泵 2.4.7 设置声调 2.4.8 设置格式 2.4.9 设置单位 2.4.10 设置用户保存 2.4.11 设置时钟 2.4.12 设置察看2.6 红外打印机3连续测氡仪3.1 三种类型的粒子探测器3.2 取样器3.3 工作水平3.4 RAD7固态检测仪3.5 RAD7频谱3.6 视窗3.7 同位素均衡3.8 模式:嗅吸和自动3.9 背景读数,
3、干扰和污染 3.9.1 短暂存在的氡和钍的裂变物 3.9.2 可吸附的氡气 3.9.3 固有的背景读数 3.9.4 长期氡的衰变物 3.9.5 氡,钍气和及子体的污染 3.9.6 射线辐射 3.9.7 和射线辐射3.10 高精密和高正确性3.11 频谱示例 3.11.1 可操作的氡频谱 3.11.2 钍气频谱 3.11.3 综合频谱 3.11.4 病理能谱4. RAD7的使用: 正确的操作程序4.1 简介4.2 连续监测 4.2.1 准备 4.2.2 净化 4.2.3 测试地点 4.2.4 测试方案 4.2.5 打印与否 4.2.6 开始测试 4.2.7 安全和质量控制 4.2.8 结束测试
4、4.2.9 检查数据 4.2.10 很短时间的监测4.3 嗅吸4.3.1 为什么嗅吸?4.3.2 定位氡入口处4.3.3 准备4.3.4 净化4.3.5 开始测试4.3.6 现场读数4.4 空气采样4.4.1 适用范围4.4.2 准备4.4.3 方案设置4.4.4 采样4.4.5 分析4.5 水中的氡4.5.1 拉德水4.5.2 拉德水4.6 土壤气体采样4.6.1 土壤杆4.6.2 准备4.6.3 测量4.6.4 分析数据4.9 背景处理5. 计算机连接5.1 RS-232串行接口 5.1.1 性能 5.1.2 所需硬件 5.1.3 所需软件 5.1.4 应用 5.1.5 RAD7串行口的技
5、术指标 5.1.6 串行接口输出5.2 数据获取 1.25.3 传送5.4 拉德联接 5.4.1 性能 5.4.2 要求 5.4.3 RAD7远程命令方式 5.4.4 特殊键 5.4.5 特殊命令6. 维修保养6.1 附件-使用和保养 6.1.1 干燥剂 6.1.1.1 大干燥筒 6.1.1.2小干燥管 6.1.1.3 层叠式干燥管 6.1.2 过滤器 6.1.3 电池 6.1.4 实时计时器和内存 6.1.5 打印机和适配器6.2 使用环境6.3 服务与维修 6.3.1 校验 6.3.2 维修 6.3.3 装运 6.3.4 升级6.4 RAD7的质量保证 6.4.1 频谱 6.4.2 溢出因
6、素6.5 RAD7技术规格信息仪器简介RAD7是一款能对氡进行全面测量的通用多功能仪器，它能在多种不同模式下工作以完成不同的测试目的。本手册采用了循序渐进的方法，首先详细介绍了如何在1）实时监测和2）嗅吸模式下取得测试读数；然后又进一步地对仪器的许多功能特点和如何实现这些功能进行了详细的说明。其余部分则涵盖了其他一系列有关技术资料。，建议用户先阅读整本手册，对本仪器有一个清晰的了解。这样当你第一次使用RAD7时，就能够进行较好的测量操作。但可能要花上很长的时间才能掌握氡气和钍气测量中的微妙之处，并能够真正地认识到该仪器的卓越性能。特别注意RAD7是一款牢固耐用、性能可靠的仪器。然而，这是一种高
7、尖端，高精度的电子设备，使用时务必小心，不要让水、其他液体或污染物进入到该仪器中。在那些可能会受到溅射，损坏或有雨水的地方使用时一定要对其进行保护。该仪器有一个安全保护功能，有时候可能会被用户无意间进行了设定，即键盘被锁定。如果键盘停止运作，看到屏幕上显示“DURRIDGE RAD7”, 只要按如下操作：同时按下Enter（确认）和两个箭头键直至用户听到一次蜂鸣声后，松开该三个按键后立即按下MENU（菜单）键。此时用户在屏幕上将看到”Test” (测试) 的字样。如果声调功能被设置成OFF（关闭），那用户就无法听到蜂鸣声了，因此用户可以同时按下上述的那三个键持续3到4秒种，在释放该三个键前按下
8、MENU（菜单）键。如果起初没有获得成功，按下的时间可以长一些或短一些。第一章1. 初识RAD71.1 开箱首先请确认所有主机和附件。开箱去除包装材料，查看箱内物品是否与所附的装箱单上一样，如果有附件缺损，请马上与北京康高特科技有限公司联系，电话：010-68940148。5RAD7主机 1台电源线 2根背带和钥匙 1套打印机 1台Velcro标签 2个打印纸 3卷进气口过滤器 6个粉尘过滤器 1个乙烯基管：3英尺长1根大型干燥管 1个小型干燥管 4个干燥剂（干燥颗粒） 5磅数据软件（3.5） 1张与PC相通讯的电缆 1根操作手册 2本 591.2 一般安全指示为了用户和仪器的安全，请务必：防
9、止液体进入到仪器中；防止仪器的操作面板暴露在水和其他水蒸气中；防止液体被吸入到进气口中。 如果在恶劣环境中使用该仪器，请采取一些保护措施。用一个塑料袋子来包裹RAD7（但不要包裹采样气管）就可以使仪器不受液体的飞溅，烂泥或水的侵害了。如果仪器中进了水，请拔掉电源线，关闭电源并把RAD7仪器送还北京康高特科技有限公司进行维修。如果仪器被损坏或无法正常工作，请停止使用RAD7仪器，并及时打电话与北京康高特科技有限公司的服务部门取得联系，我们会对用户所碰到的问题给于建议。 该仪器出厂时被设置成220-240V（AC）。其电池是Gate Monobloc型0819-0012，6伏，2.5安培。在仪器内
10、部装有两节这样的电池，用户不可对其进行更换。警告：当使用外接电源时，务必要接地，电源线要用3脚的插头，供电电源必须有良好的接地端，立即更换已磨损或损坏的电源电缆。在任何情况下都不要打开仪器进行修理。RAD7内部有2500V的高压，危险！1.3 仪器外观打印机 电源插座 RS-232串行接口 出气口 进气口 开关键红外接口指示灯 菜单键 确认键 左箭头键 右箭头键LCD（液晶）图1 RAD7专业电子测氡仪1.4 设置为期2天的测试将RAD7主机电源线，干燥剂筒（两端都有螺丝盖的大管装干燥剂），1个进气口过滤、一根一端带有套管而另一端带有插头的塑胶管和打印机，按图2所示联接。图2 连接图第一次开启
11、电源时，按你所在地的时区对时钟进行设置（见时钟设置: 2.4.11）。打开RAD7的电源开关，按下 MENU 键，然后按2次 箭头键。便可看到显示屏上的Setup（设置）的字样。按下ENTER 键，然后按10次 键，便可看到Setup Clock（设置时钟）的字样了，按下ENTER 键。用箭头键来对小时、分钟、秒、日、月、年调整，期间要按 ENTER 键对每次的调整进行确认。1） 把过滤器连接到塑胶管上（使之与末端的插头连在一起）；2） 小心地从干燥筒上取下塑料盖（测试完成后需重新封装该单元）。将塑胶管末端的套管连接到气体干燥筒的远离螺丝盖接头处；3） 把过滤器连接到RAD7的进气口处。此时仪
12、器的气体采样系统已连接好了；4） 开启电源；5） 分别按下MENU键和ENTER键，然后按四次 箭头键，便可在液晶屏幕上看到Test Purge（气路净化）的字样；6） 按下ENTER 键，气泵便应该启动了；7） 设置打印机（装入打印纸和电池-见HP打印机操作手册）；8） 把打印机放置在RAD7面板的绿色区域中（见照片，第5页）；9） 经过一段时间的气路净化（通常至少要5分钟），按下MENU 键，然后按2次 键，在屏幕上可看到Setup（设置）。10）按2次ENTER 键，重复按箭头键直到屏幕上显示: Protocol：2-Day，然后按下ENTER键。 11）看到Setup的显示字样后，按下
13、ENTER 键，然后按7次 键，屏幕上显示Setup Format时，按下ENTER 键后再使用箭头键来选择Format:Short，按下ENTER 键；12） 关闭RAD7，打开打印机的电源开关，再开启RAD7。打印机将打印如下样式的信息：DURRIDGE RAD7Vers 2.5f 991128Model 711Serial 00512Calib 21-May-99 17:30Last used FRI 21-May-99 17:30Current settings FRI 21-May-99 19:09Protocol:2-DayCycle:01:00Recycle:48Mode:Aut
14、oThoron:OffPump:AutoTone:GeigerFormat:ShortUnits:pCi/L 13) 按下MENU，ENTER和 键，在液晶屏幕上用户应该看到显示：Test Start（测试开始）14) 按下ENTER 键，气泵开始工作。在液晶显示屏上用户见看到如下信息： 0101 Live Sniff 00:59:37 00001用户现在就可检测用户所在地点氡的浓度水平了。每个小时，打印机将打印出如下样式的读数信息：0102 2.690.73 p SniffFRI 21-May-99 19:4126.8 RH:7% B:7.06V0102中（01）为运行次数，（02）是周期数
15、2.69是所测得的氡浓度，0.73是统计的不确定度，p是所用的计量单位（单位为pCi/L），Sniff显示的是在该读数中只有Po-218的衰变被记录下来（三个小时后，其模式自动转换到Normal模式下）。所打印的第2行信息清晰地指明了日期和时间，而所打印的第3行则显示在测试室中的温度和湿度，以及内部电池的电压。如果是Medium（中）和Long（长）的模式下则在每个周期中会打印更多的信息。请注意如果打印机在只有电池供电的模式下运作时，那么在各打印段的间隙过程中它处于自动关机状态需要外接电源来解决10分钟不运作就自动关机的问题。RAD7完成一次运行后，它会打印出整个运行期内的信息，包括：日期和
16、时间机器序列号测试后的平均值各单独读数的柱形图和能量的累积频谱图3 最后的打印结果在上述例子中，如图3，是从一间低氡气的房间中所获得的数据，其平均值是1.02pCi/L，或38Bq/m3。欲终止仪器的测量，用户可以直接关闭RAD7的电源，在上个完整周期中所收集到的数据，将自动保存在RAD7内存中，可以留作今后使用，打印或上载到 PC机上。如果用户还想把目前没有完成的周期内的数据也保存下来，在关闭RAD7电源前，可使用Test Save（测试保存）这项功能。其记录的数据将保存在内存中，在任何时候都可以进行打印，除了累积频谱将在运行的最后阶段进行打印，其他数据会丢失。1.5 设置嗅吸测试嗅吸测试可
17、以使用户对氡气和钍气进行快速、总量的检测。该模式可以用来搜索氡气入口，同时对钍气和氡气进行嗅吸时会有很多优点，其步骤描述如下：使用RAD7在“为期2天”的模式下的测试，为操作方便，使用一个小型的干燥管来代替实验室用的干燥筒，仪器的连接如图2所示，而使用其自带的电池进行工作。1) 把过滤器连接到管子上（使之与末端的插头连在一起）；2) 小心地从气体干燥筒上取下塑料盖（以后用户会用到它们来重新封装该单元）。将管子末端的套管连接到气体干燥筒的接头处，使之远离螺丝盖；3) 把过滤器连接到RAD7的入气口上。此时被设置好的仪器气体采样系统就可开始测试了；4) 接上RAD7并开启；5) 按下MENU 键和
18、ENTER 键，然后按四次 箭头键。此时用户便可在液晶屏幕上看到Test Purge（气路净化）的字样；6) 按下ENTER 键，气泵便启动了；7) 设置打印机（装入打印纸和电池-见HP打印机操作手册）。插入打印机适配器；8) 把打印机放置在表面面板的绿色区域中（见照片第5页）；9) 经过一段时间的净化（通常至少要5分钟），按下MENU 键，然后按2次 键，在屏幕上用户便可看到Setup（设置）。10) 按2次ENTER 键，然后重复按箭头键直到用户看到：屏幕上显示: Protocol：2-Day，然后按下ENTER 键。 11) 看到Setup的显示字样后，按下ENTER 键，然后按7次 键
19、屏幕上显示Setup Format时，按下ENTER 键后再使用箭头键来选择Format：Short，再按下ENTER 键；12) 关闭RAD7，打开打印机的电源开关，现在开启RAD7。打印机将打印出如下样式的信息：DURRIDGE RAD7Vers 2.5f 991128Model 711Serial 00512Calib 21-May-01 17:30Last used FRI 23-May-01 19:09Current settings FRI 25-May-01 19:09Protocol: ThoronCycle: 00:05Recycle: 00Mode: SniffThoro
20、n: OnPump: AutoTone: GeigerFormat: ShortUnits:pCi/L 13) 按下MENU，ENTER 和 键，在液晶屏幕上用户应该看到显示：Test Start（测试开始） 14）按下ENTER 键，气泵将自动开始运作。在液晶显示屏上用户将看到如下信息： 0201 Live Sniff 00:04:37 00001用户现在就开始对钍气和氡气进行嗅吸测试了。每过5分钟，打印机将打印出如下样式的读数信息：0203 2.692.83 p Sniff 1.682.15 p ThoronFRI 21-MAY-99 19:4126.8 RH:7% B:7.06V0203
21、中（02）为运行次数，（03）是周期数，2.69是所测得的氡浓度，2.83是统计的不确定度，p为计量单位（单位为pCi/L），Sniff显示的是在该读数中只有Po-218的衰变被记录下来。所打印的第2行是所测得的钍气的浓度和不确定度，所打印的第3行则显示当前的日期和时间，而所打印的第4行则显示了在测试室中的温度和湿度，以及电池电压。如果是Medium（中）和Long（长）的模式下则在每个周期中会打印更多的信息。注意Po-218有3分钟的半衰期，若仪器被移到一个新的地点时，则需要大约15分钟的时间来和新的氡浓度保持平衡，因此除非经过第3个5分钟的周期，其读数将不会显示一个新浓度。不过，对于钍气的
22、子体，Po-216具有很短时间的半衰期（150毫秒），因此RAD7对钍气的反映将几乎是即时性的。而对于钍气，第一次的5分钟周期将和其余周期中一样。钍气只能在比较靠近氡气的进入地点处被发现，同时，伴有很快的响应时间，使钍气嗅吸成为对氡气进入地点很好的追踪方式。需要在任何时候终止测量，用户只要关闭RAD7的电源开关，在完成的周期中所收集到的数据将会存储在RAD7的内存记忆中，可以用于今后的读数显示、打印和上载到PC机上。第二章2. RAD7的基本操作2.1 简介2.1.1 按键RAD7测氡仪是4键驱动的菜单操作，该4个键允许用户看到命令，继而选择其中的一个，然后完成操作。Menu 菜单键按下MEN
23、U 键，可看到菜单提示符（），然后显示“Test”英文字（意为测试）： 箭头指示键按下 和 的箭头指示键，可浏览所有选项。如果想快速在这些选项中切换，只要按住该键不放，这样它就“自动循环显示”了。这两个箭头键可以让用户通过左右两个方向的按动而浏览不同的命令选项，查找到用户所需要的选项。Enter 确认键当用户选择到一个用户所需要的选项时，用户可通过按下ENTER 键来进行确认，该键的作用是告诉RAD7，对用户的选择进行了确认。2.1.2 命令列表RAD7测氡仪的命令有4个命令组：Test（测试）, Data（数据）, Setup（设置）和 Special（特殊）。Test命令组用来对氡浓度进行
24、测试并收集测试数据；Data命令组用来从内存中提取数据和输出，并处理那些陈旧、不再需要的数据；Setup命令组设置新的操作或设置打印抬头；Special命令组是仅在使用到红外通信远程控制软件时，才会装载和使用。2.2 Test测试用户可用该命令开始或停止数据的收集、保存或清除目前的测试、或打印当前测得的数据，但Test测试命令不能进入到所存储的数据中，用户必须通过Data数据命令才可进入。2.2.1 测试状态用户可用该命令查阅RAD7当前的工作状态，按下MENU、ENTER、ENTER 键。在液晶显示屏幕上显示：0501 Idle Sniff00:30:00 00000在最上端的左侧，是当前的
25、运行次数/周期数（0501-运行为第5次，周期1）中间的那行则显示了RAD7工作的状态（Idle等待或Live现场）最上端的右侧显示的是当前的测试模式（Sniff嗅吸，Normal正常，Grab采样和Auto自动）。当处于Auto自动模式时，测试三个小时后，其指示将从Sniff自动转到Normal模式。下端左侧显示的是倒计时的计时器（00:30:00=30分钟），当检测器处于Live状态下，将倒计时至0，（即测试在进行中）。下端右侧显示的是当前周期中总计数。箭头键可以被用来进入到附加的状态信息中。最后读数：0409 1.800.74 P下端左侧是最近一次所完成的周期而存储在内存中运行次数（2位
26、数字）和周期数（2位数字）。下端右侧是氡浓度读数和统计的不确定度，后面的“P”所指示的是Pci/L，或“b”Bq/m3的计量单位。按一次 键，用户就可以看到如下样式的信息了：24.8 RH：3%B：6.36V P：00mA上端左侧所指示的是机内温度。（从摄氏转换成华氏，见Setup Units设置计量单位）上端右侧所指示的是气路中相对湿度。当进行测试时，要使用干燥剂来使该值保持在10%。底部左端显示的是电池电压。该读数应该在6.00到7.10伏的范围内。未充电的电池（电压低于6.00V）应该立即进行充电。一节充满电的电池电压应该在6.40至6.50伏。在充电的过程中，其电压最终会超过7.00V
27、但无论任何时候，该读数都不应该超过7.20伏。在其底部右侧是气泵工作电流。该读数应该在00mA(泵关闭)到80mA。当气泵处于轻负荷的状态下工作时，其电流读数范围为40-70mA。而当气泵处于重负荷下工作时（过滤器阻塞或软管堵塞），其气泵的工作电流将达到90mA 或更高。当气泵的工作电流超过90mA时，将被认为有问题。要更换过滤器或检查是否有阻塞发生。再次按下 键，用户将看到如下的信息：HV：2218V 10%L：02 S：0.21V这是RAD7自检后的信息显示，上端的一行是机内高电压读数和负载周期。正常值的范围应该在2000至2500伏之间，从8%至18%。下端左侧角上所显示的是漏电流。在
28、室温条件下，该读数通常在0-10之间，温度高时通常会导致该读数的上升，过量的漏电压将导致在频谱低能量段时出现大的噪音，并会导致峰值的扩大。下端右侧角上所显示的是从模拟电路中发出的信号电压，该读数应该很“稳定”；也就是说，其波动范围应该在平均值的基础上不大于0.05V。再按下 键，用户将看到如下样式的信息：w cpm / %totA 6.0 4.3 48.8这是A视窗读数的显示，用户可以按下 键来进入到B，C，D或其他视窗。RAD7电子测氡仪每次在用户进行一次测试时，可记录下8个视窗（A-H）的数据，它们根据氡气和钍气的衰变产物和背景读数进行记录，特殊的粒子将被记录在特殊的视窗中。W：视窗的字母
29、代号cpm：在视窗中所记录下的每分钟测得的值+/-：cpm值统计的不确定度，单位为cpm。% tot：作为在频谱中总计数的一个百分比的视窗计数，它可以很快地告诉用户多数的数据存在哪里：3 分钟的氡气峰值（视窗A）中，或长期氡气峰值（视窗C）中等。用户可按下MENU 键来退出该显示而回到菜单开始处。2.2.2 快速保存和重启该命令可允许用户结束当前嗅吸测试，把它存储在内存中，并开始下一次的嗅吸测试，它只能在SNIFF模式下才能操作。从状态显示看（显示倒计时的计时器），按一下ENTER 键，其屏幕将显示如下内容：Save and restart（存储并重启）?Yes再按一下ENTER 键来进行确认
30、要退出时，按下MENU 键或按箭头键来选择“No”并按ENTER键确认。2.2.3 测试开始和测试结束要开始测试（或“记录”），当用户选择好需要的设置后，按下MENU，ENTER， ，然后按ENTER 进入Test Start（测试开始）。显示屏将指示记录开始：Start counting1秒种过后，状态显示将出现，其计时器将处于倒计时的动态中。0501 Live Sniff00:29:37 00001当计时器倒数至0时，RAD7将自动将测得的氡浓度的值记录到内存中，并清除计数器开始下一周期的测试。要中断测试，通过按MENU、ENTER、 、ENTER 而进入到Test Stop（测试结束）
31、显示Stop counting1秒种过后，RAD7将回复到菜单项的初始状态Test。用户可能希望检查一下状态显示来证实其状态是否是Idle。如欲重新恢复测试，按照上诉的步骤进入到Test Start（测试开始）注意Stop并不终止当前测试状态，只是暂停。如欲退出当前测试状态，可选择Test Save (测试保存)或Test Clear（测试清除）。这样将终止当前测试，把它保存到内存中（Save）或清除（Clear），并清除计数器开始新一轮的运行。2.2.4 测试保存Test Save命令可暂停计数并把暂停的测试（进行中的测试）存储到记忆中，把其当作一个接近完成的任务。Test Save完成当
32、前的测量，其后的测量数据都将作为新一轮的测试而被存储。显示屏将间断性地显示运行次数和周期数。该命令无论当状态是Live或Idle，都可进入其中，并使状态变为Idle。 用户会发现在其不想等计时器倒数至0前而把仪器移动另一个地方，但却不会丢失最近一次未完成的周期的数据，该项命令将变得十分的有用。从未完成的那个周期中所获得的氡浓度水平还是可以的。2.2.5 测试清除Test Clear命令使计数暂停并使当前的测试结束且不保存最近一次未完成的周期中的数据。其后面的测试数据将作为新一轮测量所得而被保存。用户可对Are you sure? 的问题回以Yes来执行该项命令。该命令不管在状态为Live或Id
33、le时，都可进入，并使状态变为Idle。2.2.6 测试净化Test Purge（气路净化）命令用以净化气路和传感器。在该命令下开始工作，高电压电路将关闭为了尽快地清除掉气路中氡气和氡的子体。仪器应置于干净、干燥、无氡的空气中。室外的空气通常可以满足该条件。应接上进气口过滤器和干燥管，10分钟内通常可以使暴露在中等浓度下的氡的背景值降下来。对RAD7进行干燥处理，把RAD7上的管子接到干燥筒上形成一个循环。当气泵工作时，气路中空气将连续不断地通过干燥剂。该过程可有效地除去RAD7中残留的湿气。这过程不需要引入任何新鲜的空气，同时也不会改变在仪器中的氡气的浓度水平，但是当仪器被这样设置时，用户可
34、对背景读数进行一次测量。要结束该净化过程，对屏幕上出现的问题Stop purge？回答Yes，同样，用户也可以按下MENU 键来结束净化过程。2.2.7 测试锁定按箭头当Test Lock显示时，可按下ENTER 键进行锁定，液晶显示屏上将只显示：DURRIDGE RAD7锁定功能目的是使其他无关人员不能操作RAD7，如果按键在测试中被锁定，则测量值将不能正常显示，但如在读数将正常持续显示，RAD7将记录下所有的数据直到测量结束。锁定时，关闭仪器的电源可将停止测试，在RAD7被再次启动时，仍是锁定状态。要解除锁定，同时按下ENTER 和两个箭头键，并持续3-4秒种，或直到仪器发出蜂鸣声，然后释
35、放这三个键后，马上按下MENU 键。2.2.8 测试待命Test Sleep命令允许用户关闭几乎所有的电子线路，使电源键开启来保持电池充电。一台充满电的RAD7仪器能够仅靠电池维持而保持“sleep（待命）”的状态约一个星期。按下menu（菜单）键来“wake up（激活）”RAD7。2.2.9 测试打印Test Print命令可对一个未完成或暂停的测试周期内测量出结果并按照当前设置的打印方式打印出来。如果用户想取消打印，按下MENU 键，在打印出的数据上的运行次数和周期数将为0000以表示该周期没有完成。2.2.10 测试命令Test Com测试命令能将未完成的测试周期的数据输送到串行端口上
36、如果用户想终止输出，按下MENU 键，在打印出的数据上的运行次数和周期数将为0000以表示该周期没有完成。2.3数据数据组的命令从内存中读取数据，可以用图形方式来显示、打印，并可将其数据输送至串行口上和PC相连，数据组命令还包括处理内存的命名。内存中可保存1000个周期和超过100次运行的数据。在数据命令中需要在命令后输入一个2位数的运行次数码。其默认的测量次数是当前一次未完成的周期中所存数据的那个号码，箭头键可允许用户选择任何其他的运行次数号码。2.3.1 数据读取选择后面接2位测量次数的Data Read命令，来检查所选的某一次的氡气浓度的读数。 例如，选择Data Read 01来检查
37、内存中第一次测试代码为01的氡浓度。用户将看到如下样式的信息：0101 23.31.54 P 11：45 19-May-99第1行是运行/周期数，然后是氡气浓度，不确定性和计量单位，该例表示：Run 01，Cycle 01，23.31.54pCi/L第2行是时间（24小时记时）和日期。按 键进入内存中下一个读数；按 键可退回到上一次读数的记录。要退出数据读取，按下ENTER 或MENU 键。注意大的号码以简写符号方式表示：如“K”表示1000，符号“M”表示1000,000，例如，33K2表示33,200。2.3.2 数据打印要从内存中打印出某次测量的数据，选择后面接有2位测量次数的Data
38、Print命令，例如，要打印测量次数码为05的数据，选择Data Print 05。如果打印格式被设置成Short（短），则每个测量周期都会打印出如下格式的内容：0512 2.692.83 p Sniff FRI 21-MAY-99 19:41 26.8 RH:7% B:7.06V第1行是测量/周期数、氡浓度、不确定度、计量单位（p=皮居里/升，B=贝克/立方米）和测试模式。第2行显示的是记录在内存中所测量周期的日期和时间。第3行为温度（单位为“C”摄氏或“F”华氏）相对湿度（内部），和测试周期结束时的电池电压。如果打印机模式被设置为Medium（中期）或Long（长期）时，用户可在每个周期结
39、束后看到如下的打印格式：0501 2.692.83 p Sniff FRI 21-MAY-99 19:41 26.8 RH:7% B:7.06VTotal Counts: 42Livetime: 27.8minA:0.530.08 cpm 47.3%B:0.020.02 cpm 1.7%C:0.520.08 cpm 46.4%D:0.010.02 cpm 0.9%O:0.040.03 cpm 3.6%第1、2、3行的内容和Short（短期）格式中的内容和上述列出的是一样的，第4行是在该周期中所测得记录的总数。第5行是实际工作时间，是检测收集数据的时间。第6行至第10行是视窗A、B、C、D和O的视窗数据（O是其他视窗的总结视窗，或是未包括在A到D视窗的记录）。视窗数据的每一行包含了视窗字母（A，B，C等等）其后是视窗每分钟的计数（cpm），计数统计的不确定度和包括在该视窗中总计数的百分比。注意：RAD7测氡仪并不记录保存过的周期的频谱，因此即使打印机模式设为Long（长期）时，仍不打印内存记忆中过时的频谱。如果用户需要打印频谱，一定要在测试还在进行时进行打印。如果没有数据可以打印，RAD7将发出蜂鸣声并显示No tests stored（没有存储数据）；要中断打印，按下MENU 键，然后按下打印机上的进纸按钮。2.3.3 数据通信RAD7
