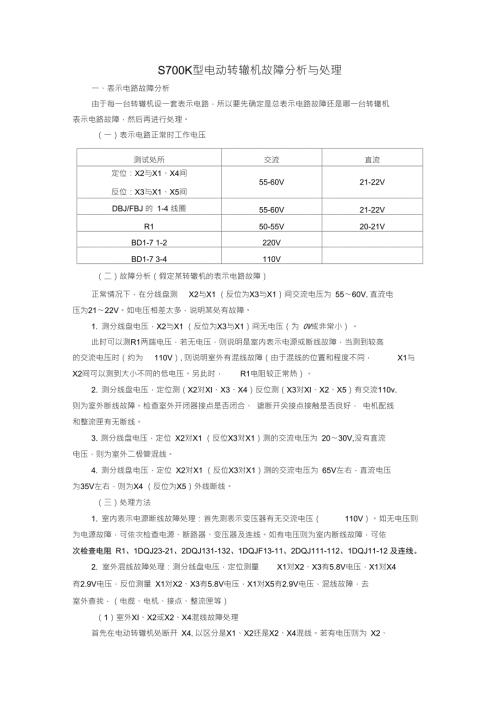

1、S700K型电动转辙机故障分析与处理一、表示电路故障分析由于每一台转辙机设一套表示电路，所以要先确定是总表示电路故障还是哪一台转辙机 表示电路故障，然后再进行处理。（一）表示电路正常时工作电压测试处所交流直流定位：X2与X1、X4间反位：X3与X1、X5间55-60V21-22VDBJ/FBJ 的 1-4 线圈55-60V21-22VR150-55V20-21VBD1-7 1-2220VBD1-7 3-4110V（二）故障分析（假定某转辙机的表示电路故障）正常情况下，在分线盘测X2与X1 （反位为X3与X1）间交流电压为 5560V,直流电压为2122V。如电压相差太多，说明某处有故障。1.
2、测分线盘电压，X2与X1 （反位为X3与X1）间无电压（为 0V或非常小）。此时可以测R1两端电压，若无电压，则说明是室内表示电源或断线故障，当测到较高 的交流电压时（约为110V）,则说明室外有混线故障（由于混线的位置和程度不同，X1与X2间可以测到大小不同的低电压。另此时，R1电阻较正常热）。2. 测分线盘电压，定位测（X2对XI、X3、X4）反位测（X3对XI、X2、X5）有交流110v, 则为室外断线故障。检查室外开闭器接点是否闭合、 遮断开关接点接触是否良好， 电机配线 和整流匣有无断线。3. 测分线盘电压，定位 X2对X1 （反位X3对X1）测的交流电压为 2030V,没有直流 电
3、压，则为室外二极管混线。4. 测分线盘电压，定位 X2对X1 （反位X3对X1）测的交流电压为 65V左右，直流电压 为35V左右，则为X4 （反位为X5）外线断线。（三）处理方法1. 室内表示电源断线故障处理：首先测表示变压器有无交流电压（110V）。如无电压则为电源故障，可依次检查电源、断路器、变压器及连线。如有电压则为室内断线故障，可依次检查电阻 R1、1DQJ23-21、2DQJ131-132、1DQJF13-11、2DQJ111-112、1DQJ11-12 及连线。2. 室外混线故障处理：测分线盘电压，定位测量X1对X2、X3有5.8V电压，X1对X4有2.9V电压，反位测量 X1对
4、X2、X3有5.8V电压，X1对X5有2.9V电压，混线故障，去 室外查找，（电缆、电机、接点、整流匣等）（1）室外XI、X2或X2、X4混线故障处理首先在电动转辙机处断开 X4,以区分是X1、X2还是X2、X4混线。若有电压则为 X2、 X4混线；若仍无电压，说明X1、X2混线。然后依次断开各电缆盒的X2端子，测X1、X2间 电压，以确定混线故障点。（2） XI、X4 （反位是XI、X5）混线故障处理当XI、X4混线时，不影响表示电路的正常工作，分线盘上的电压无明显变化，但转换 道岔时断路器跳起。查找方法：首先断开转辙机侧的X4配线，测XI、X4间电压，依次断开各电缆盒的X4端子进行查找。3
5、 室外断线故障处理（1）X1或X2断线故障处理（反位是 X1或X3断线）在分线盘的XI、X2上有110V交流电压，而到电缆盒处无电压，说明电缆断线。此时如 XI、X4间有小电压，说明 X2电缆断线，如无小电压，说明X1电缆断线。在分线盘的XI、X2上有110V交流电压，到电缆盒处也有110V电压，说明电缆盒至转辙机间有断线故障，继续用测量XI、X2之间电压的方法查找到有无电压的临界点就是故障点。（2）X4断线故障处理（反位是 X5断线）在分线盘X2、X1测的交流电压为 65V左右，直流电压为 35V左右，XI、X4交流电压为 110V，则为X4外线断线。至U电缆盒处测量，如无 110V,说明
6、X4电缆断线，如有110V,继 续用测量XI、X4间电压的方法查找到有无电压的临界点就是故障点。二、启动电路故障分析（一）故障分析1. 单独操纵道岔控制台定位表示灯不灭如果控制台表示灯不灭，则故障在室内，说明1DQ J未吸起，这时应进路式操纵道岔，看动作是否正常。如果进路式时动作正常，则说明道岔单独操纵部分有故障，进一步检查ZFJ和CAJ是否动作正常，确定故障点。如果进路式也不能动作，则应检查SJ是否在吸起状态，CA接点接触是否良好，公共配线是否良好，CAJ接点是否良好等。2. 单独操纵到反位不动作首先检查1DQJ 1DQJ F是否吸起，2DQJ是否转极。如果控制电路部分继电器动作不 正常，应
7、按动作逻辑关系式进行检查：AJT及ZFJT （或FCJ f t IDQJfi IDQJFff 2DQJ转极。当确定室内道岔控制电路动作正常后，应进一步观察 BHJ是吸起后再落下，还是根本不吸起。 若BHJ根本不吸起，应检查组合侧面的380V是否正常，熔断是否良好。若电源正常， 但到分线盘测试时电源缺相（XI、X3、X4）,则可能是DBQ到1DQJ及 1DQJF的相应接点间断 线，也可能是 DBQ内部故障。 若在分线盘测试电源正常， 则应到室外重点检查转辙机遮断开关及速动开关的接点接 触情况。 如BHJ先吸起，然后又落下，说明三相负载部分良好，重点观察BHJ和1DQJ落下的先后顺序：若 BHJ先
8、落下，一般来说可能是 DBG不良，可换一台试试；若 BHJ在1DQJ落下 后再落下，则说明可能是 1DQ J自闭电路有问题，包括 QDJ是否在吸起状态。（二）故障处理方法1. 判断故障是在室内还是在室外（1） 由定位向反位单操道岔，如能切断表示，说明1DQJ正常吸起，2DQJ正常转极；再向回转换有定位表示后，在道岔的分线盘端子X2与XI、X3、X4之间分别测量电压，大约为57V （交流），22V （直流）。如X2与X3之间无电压，说明 X3外线断线。若X2与X4之间 无电压，说明X4外线断线。（2） 由反位向定位单操道岔时，如能切断表示，说明1DQ J正常吸起，2DQ J正常转极；再向回转换有
9、反位表示后，在道岔的分线盘X3与XI、X 2、X5之间分别测量电压，大约为57V （交流），22V （直流）。若X3与X2之间无电压，说明 X2外线断线。若 X3与X5之间无 电压，说明X5外线断线。2. 启动电路室内故障处理方法（略）3. 启动电路室外断线故障处理方法（1） 道岔在定位时：在电缆盒侧X2与X3（或X2与X4）电压，如有电压说明对应的电 缆断线。如无电压说明故障点在电缆盒端子与电机相对应的端子之间。（2） 道岔在反位时：在电缆盒测X3与X2 （或X3与X5）电压，如有电压说明对应的电 缆断线。如无电压说明故障点在电缆盒端子与电机相对应的端子之间。4#5RloEEb釦Kj玄悴占o
10、sIDQJ121 JDQJF72DQJ1DQJF2 悶 3 II ,IK/7?W 一I 雀?2 厂_TL.5AHHJo6UC1L9l-IOZNLI-10fOO01-tdibairootm7-THoML!廿 G ll l0jls1rad(V3l-ioF3占0JI fIHJ tl-10riioraa S1rHH：11-10rajIUftHSZJI tfH0 &-10 6-1010 L-BOnisima?MSZ/OlSfOOtfo&-raO8U提速道岔故障分析及查找方法一、室内控制电路故障分析1、1DQJ（JWCXC H125/0.44 ）不动作：故障现象为道岔操不动，表示不断；继电器动作电源为控制
11、电源，1DQJ 动作是 3、4 线圈，在确认SFJ、DCJ （FCJ）吸起后；用电表先确认 3、4线圈是否有电，3为正、4为付，如果3线圈无正电源，就测 02 1无正电源就测24 103 4无正电源就 测 241033 无正电源就测 3150213 有正电源，说明是 241033 至 31 502 13 断线。同样，如果 4 线圈无负电源，也是这样查找。2、1DQJF1DQJ（ JWCXC H125/0.44 ）不动作：故障现象为道貌岸然岔操不动表示断又恢复；继电器动作电源为控制电源，查找1DQJF动作电路不能查KZ （因为有两处地方为 KZ），要用KF电源查找，首先确认 1线圈有正电源，再用
12、正一笔固定在 06 1，负表笔测1DQJ32-31 （经30秒TJ 吸起，说明 1DQJ32-31 良好） TJ31-33， 4 副线圈无负电源，说明 TJ33 至 4线圈间断线。3、2DQJ（ JYJXC 135/220）不转极：故障现象为道岔操不动，表示断又恢复，继电器动作电源为控制电源，固定KF测KZ 1DQJF 2DQJ故障点就在有电压与没电压之间（经30秒TJ吸直起，切断1DQJF工作电路，1DQJF落下2DQJ就不能转极。）4、1DQJ不能自闭：故障现像为道岔操不动，表示断，首先钉观察继电器动作情况，DHJ不能动作，（先查DHJ）条件满足后查 KZ电源或用电阻档查找（因为1DQJF
13、已经动作，共用电路部份是好的，用负表笔固定在06 3,正表笔测BHJ32，正电有后，如果1DQJ自闭电路不断，但是1DQJ不能自闭，就要检查串联在 1DQJ1、2此线圈是电流的电阻值（27Q ）有无变化。5、27Q电阻断线：故障现像为道岔操不动，表示断；固定 KF，测KZ 电阻1、2或用电阻档查找6、HBJ （JWXC 1700）不能动作；故障现像为道岔操不动，表示断，1DQJ不能自闭。查找方法：A :首先在BHJ的1、2端，用机械表测试 BHJ动作电路中的正反向电阻值。正向1350欧左右、反向1700欧左右（正向测的是断相保护器正和JWXC1700继电器的阻值） ；用数字表测试下不一样, 用
14、二极管档测正反向相差不大8701000左右；将 DBQ 与 HBJ 分离测, 用二极管档测 DBQ 正向 8701000左右,反向无穷大；用电阻档测 HBJ 电阻值 1700 欧左右。B :判断 1DQJ12、1DQJF12、1DQJF22 是否有 380V 电压；C:定操反不动，操回定位有表示。可用定位表示电压测X2与X3有电压故障在室内，可固定在X2与2DQJ123测有电压，说明定位操反位室外电路正常,D :操动道岔时在分线盘测 X1、X3、X4无是否有380V电压；a： X1 、 X3 有 380V 电压, X1 、 X4 无 380V 电压（有 150V 左右,为什么有 150V 左右
15、的电压？因为测的是 X3 通过电缆电机线圈反回的电压）就是 X4 断相（定位有表示），故障点在1DQJF12、11与2DQJ111、112这两组接点之间，固定在 X1操道岔测1DQJF11、2DQJ113查出故障点；b： X1、X4有380V电压，X1、X3无380V电压（有150V左右，为什么有150V左右的电压，因为测的是X4通过电缆电机线圈返回蝗电压）就是 X3 断相（以用表示查到 2DQJ123）故障点在1DQJF22、21与2DQJ121、123这两组接点之间，固定在 X1操道岔测1DQJF21、2DQJ123查出故障点。7、电机3线断：测X1与X2 （反位X1、X3 ）交直、流电压值，如果有交流电压62V左右，直流30V左右，（比正常什大10V左右），说明前述的第一条表示支路和表示继电器包括连线断线，再测X2、X4 （反位X3、X5 ）如果有上述电压值故障在室内，如果没上述电压值故障在室外的X4 （反位X5 ）断。电机3接在交流支路。8、 楼外二级管 D 短路：分线盘 1、 2或 2、 4均测不到直流电压，交流电压在20V 左右。楼内 TDF 组合中的 R1 电阻端电压大约为 80V 左右， 继电器端电压大约为 20V 左右；继电器落下。9
