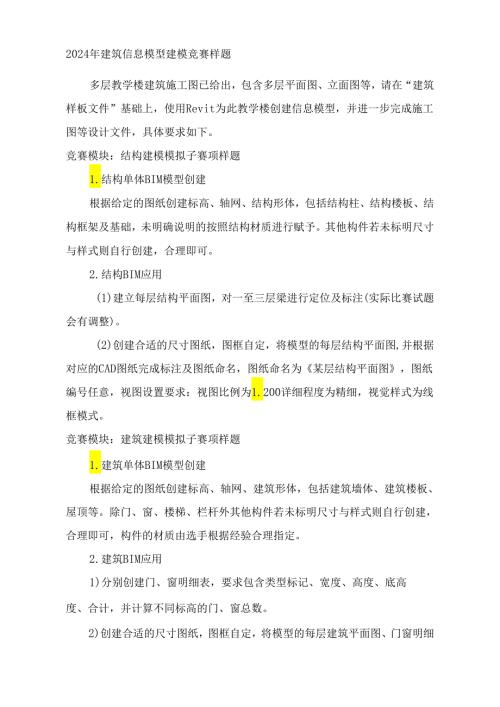

1、2024年建筑信息模型建模竞赛样题多层教学楼建筑施工图已给出，包含多层平面图、立面图等，请在“建筑样板文件”基础上，使用Revit为此教学楼创建信息模型，并进一步完成施工图等设计文件，具体要求如下。竞赛模块：结构建模模拟子赛项样题1.结构单体BIM模型创建根据给定的图纸创建标高、轴网、结构形体，包括结构柱、结构楼板、结构框架及基础，未明确说明的按照结构材质进行赋予。其他构件若未标明尺寸与样式则自行创建，合理即可。2.结构BIM应用(1)建立每层结构平面图，对一至三层梁进行定位及标注(实际比赛试题会有调整)。(2)创建合适的尺寸图纸，图框自定，将模型的每层结构平面图,并根据对应的CAD图纸完成标
2、注及图纸命名，图纸命名为某层结构平面图，图纸编号任意，视图设置要求：视图比例为1.200详细程度为精细，视觉样式为线框模式。竞赛模块：建筑建模模拟子赛项样题1.建筑单体BIM模型创建根据给定的图纸创建标高、轴网、建筑形体，包括建筑墙体、建筑楼板、屋顶等。除门、窗、楼梯、栏杆外其他构件若未标明尺寸与样式则自行创建，合理即可，构件的材质由选手根据经验合理指定。2.建筑BIM应用1)分别创建门、窗明细表，要求包含类型标记、宽度、高度、底高度、合计，并计算不同标高的门、窗总数。2)创建合适的尺寸图纸，图框自定，将模型的每层建筑平面图、门窗明细表分别插入图纸中，并完成标注及图纸命名，图纸命名为某层建筑平
3、面图，图纸编号任意，视图设置为：视图比例为1:200,详细程度为精细，视觉样式为线框模式。3）主要建筑构件参数要求如下：外墙：200厚混凝土砌块；柱为钢管混凝土矩形600x600,幕墙:垂直间距为900,水平间距为1500,竖梃（垂直、水平）采用矩形50*150o竞赛模块：可视化模拟子赛项样题（1）模型渲染对教学楼的三维模型进行渲染，质量要求：中，设置背景为“天空、少云”，照明方案为“室外：日光和人造光”，其他未标明选项不做要求,结果以“学校教学楼渲染.JPG”为名进行储存。374508q980月98q8Sc)/37450、酉?(J)545043003100800060002000560024
