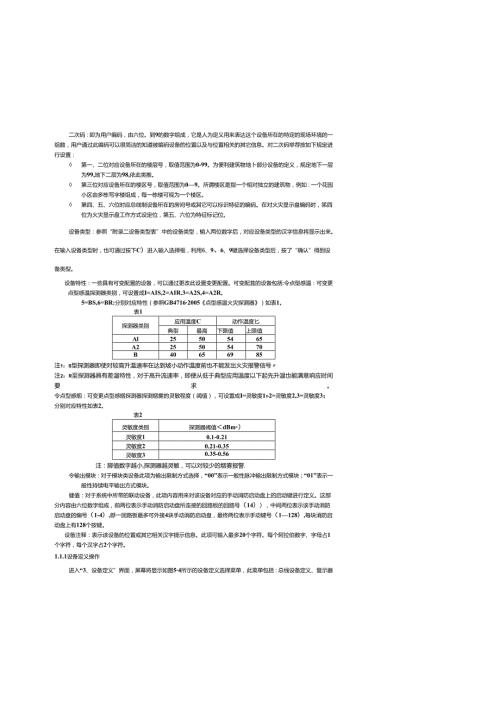

1、二次码：即为用户编码，由六位。到9的数字组成，它是人为定义用来表达这个设备所在的特定的现场环境的一组数，用户通过此编码可以很简洁的知道被编码设备的位置以及与位置相关的其它信息。对二次码举荐按如下规定进行设置： 第一、二位对应设备所在的楼层号，取值范围为0-99。为便利建筑物地卜部分设备的定义，规定地下一层为99,地下二层为98,依此类推。 第三位对应设备所在的楼区号，取值范围为09。所谓楼区是指一个相对独立的建筑物，例如：一个花园小区由多栋写字楼组成，每一栋楼可视为一个楼区。 第四、五、六位时应总线制设备所在的房间号或其它可以标识特征的编码。在对火灾显示盘编码时，笫四位为火灾显示盘工作方式设定
2、位，第五、六位为特征标记位。设备类型：参照“附录二设备类型表”中的设备类型，输入两位数字后，对应设备类型的汉字信息将显示出来。在输入设备类型时，也可通过按下C）进入输入选择框，利用6、9、6、9键选择设备类型后，按了“确认”得到设备类型。设备特性：一些具有可变配置的设备，可以通过更改此设置变更配置。可变配苴的设备包括:令点型感温：可变更点型感温探测器类别，可设置成I=AIS,2=AIR.3=A2S,4=A2R,5=BS,6=BR:分别对应特性（参照GB47162005点型感温火灾探测器）如表1。表1探测器类别应用温度C动作温度匕典型最高下限值上限值Al25505465A225505470B40
3、656985注1：S型探测器即使对较高升温速率在达到坡小动作温度前也不能发出火灾报警信号注2：R至探测器具有差温特性，对于高升流速率，即便从低于典型应用温度以下起先升温也能满意响应时间要求。令点型感烟：可变更点型感烟探测器探测烟雾的灵敏程度（阈值），可设置成I=灵敏度12=灵敏度2,3=灵敏度3；分别对应特性如表2。表2灵敏度类别探测器阈值dBm,）灵敏度10.1-0.21灵敏度20.21-0.35灵敏度30.35-0.56注：脚值数字越小,探测器越灵敏，可以对较少的烟雾报警.令输出模块：对于模块类设备此项为输出限制方式选择，“00”表示一般性脉冲输出限制方式模块；“01”表示一般性持续电平输
4、出方式模块。健值：对于系统中所带的联动设备，此项内容用来对该设备对应的手动消防启动盘上的启动键进行定义。这部分内容由六位数字组成，前两位表示手动消防启动盘所连接的回路板的回路号（14），中间两位表示该手动消防启动盘的编号（1-4）,蜉一回路板最多可外接4块手动消防启动盘，最终两位表示手动键号（1128）,每块消防启动盘上有128个按键。设备注释：表示该设备的位置或其它相关汉字提示信息。此项可输入最多20个字符。每个阿拉伯数字、字母占1个字符，每个汉字占2个字符。1.1.1设备定义操作进入“3、设备定义”界面，屏幕将显示如图54所示的设备定义选择菜单，此菜单包括：总线设备定义、复示器定义、手动盘
5、定义、多线制盘定义、广播/电话盘定义、图形设备定义和本机二次码定义。其中，总线设备定义包括设备连续定义、设备继承定义和设备快速定义。IU5-4未定义光馈触息点型翡温点型名烟报15口复合火箍光未名烟紫外火幻线型a吸气事烟复合将n手动按根消防广播讯响器消防电话消火桂消火栓案啧淋冤5.2.2.1设备连续定义在图5-4中选择“I、总线设备定义”-“1、设备连续定义“，则进入设备连续定义状态（如图5-5所示），在此状态下，系统默认设备是未曾定义过的。团路号Ql设备短研圆1二次码设备类型设备特性,送值设备注=故据输入时按方向健切换输入位置.=设备类51输入时可宜接输入数字或按选中M进入选杼南人奋选择编入嫡
6、输入窗技方向提查找数据按黄认键这Sl工按曲打开反字输入法.技庭切投输入法按左，右健查找汉字按取消链更改汉字图55定义图5-5中各项内容，输入完成后按“确认”存储。在输入设备类型时，可干脆输入也可以按下键后在屏幕右恻的输入选择框内进行选择。在第一个设备定义结束确认后，以后设备定义会默认上一个设备的定义，供应如下便利： 设备编码在小于其最大值时，会自动加一： 二次码自动加一； 设备类型不变： 设备特性不变； 在设置键值的状况下，键值会自动加一；令设备注释不变。5.222 设备继承定义在图5-4中选择“1、总线设备定义”-”2、设备继承定义”,，则进入设备维承定义状态（如图5-6所示），在此状态下，
7、是将已经定义的设备信息从系统内调出，可对设备定义进行修改。例如：已经定义1回路032号外部设备是二次码为082006的点型感烟探测器；1回路033号外部设备是二次码为082008用于启动喷淋泵的模块，且其对应的手动盘键号为010106号，现进行设备继承定义操作：进入设备维承定义界面，输入回路号1、设备编码032后，使光标切换到除“回路号”、“设备编码”外的其它输入区域内，液晶屏显示的是二次码为082006的光电脩烟探测器的信息.按“确认”自动显示下一个设备的信息，液晶屏显示的是】回路设备编码为033、二次码为082008用于启动喷淋泵的模块的信息（见图5-6）ocaeSl设备编码l二次码Pff
8、gI设着夷型Ql点数感烟设备雌Ql吴软度0.10-0.21B*Oi光!B发箍蝴输入时校方向硬切换输入位置.=设备类81输入时可ItflHli人数字豉技选中例送入选帝箱入由选择输入选环输入窗按方向8!查找故据按黄认键这SJ1.器电隹住京防响防火火潸-用讯消洎消喷=按曲打开双字输入法.技毯切操输入法按左，右獴直坎汉字按清取g更改双字=被弱输入时按方向窗切楔输入位置.=纸理打开汉字输入法.按词切IMft入法技左石密5找汉字，按取消键更改役字匝路号ES役备编借透1二次码设备夷型Q啧淋系设备您ftG9电3Hft出庭值设备注择设备类室输入时K直接稳入数字或投选中St遴入选择箱入窗逸揪入=逸舞输入Sr按方向
9、健查找数据按确认健退皿未定义光IB测超点型呢fiS5ffl报接口复合火趋穗S鬻外火式一冽包槽通泵提按广岩电桎柱泵台切防写防火火淋复手泊讯洎泊消Ot图5-65.223 设备快速定义在图5-4中选择“1、总线设备定义“3、设备快速定义”，则进入设备快速定义状态（如图5-7所示），在此状态下，可便利用户快速定义多个设备。当用户输入完整设备信息后（输入方法同设备连续定义），按“确认”设备二次码将会以指定步长自动递增，若设备类型定义为模块类（即设备类型编号大于11）而且同时定义了合法手动键值，手动键值将会随之自动增长；写入过程中屏幕中心将出现红色文字“正在写入数据，请等待.”，写入胜利后将显示“设备定义
10、数据胜利写入，靖接着定义其他设备，或按取消退出J未芷义龙榻州岛点型西息点型名烟报*兼口复合火箝光束感烟弟外火箱戏型叫福吸气感烟复合报送手动投出捕防广身迎响器消防电话摘火栓捕火栓菜喷淋泵回路号Oi设备编谱从m君m首二次弱E三J时长一设备关型G3Asiea设着特住GS更败度0100.21Bb设番注择=数再输入时按方向割切帙锹入位置.-设备夷鱼输入时可21.按馆人敌字战技选中Sl遴人选择输入窗选择输人=逸舞5人Sr按方向毋直找数据按确认健近面=按VtT开双手输入法,投8切枚箱人法扬左访说查找汉字,发现消谎更改汉字图5-7例如图5-7定义操作完成后，1回路设备编码为OObOlO的光电感烟探测器，将分别
11、被定义为二次码是010001-010010.522.4复示器定义本限制器每块转换板可以最多注册128个火灾显示盘（复示器），并供应了“夏示器定义”功能.选择图54界面的“2、且示器定义”，则进入豆示器定义菜单。复示器定义也分为连续定义和继承定义两种方式。定义方法详见5.2.4。5.2.2.5 手动盘定义为快速定义手动盘按键和查询手动盘按键的定义内容，本限制器供应了“手动按键定义”功能。选择图5-4界面的“3、手动盘定义”，首先列出已经注册到的手动盘信息，选择欲定义的手动盘，按“确认”犍，则进入该盘的手动键定义界面，如图5-8。按班号IOIO1自动设备二次国按期号IIO2技霞号IQI03E动设备
12、二次研8动设备二次就按键号e未光点点报复优例复手消讯消洎冷S图5-13说明：我公司生产的火灾显示盘的自身编码范围是1-64,挂接于转换板上的火灾显示盘,其设备编码按如下方法计算：挂接于转换板第一回路的火灾显示盘，编码号为其自身编码，取值为1-64。挂接于转换板其次回路的火灾显示盘，编码号分别为其自身编码加64,取值为65-128。对每台火灾显示盘在运用前都应当进行定义。1.1.4手动消防启动盘限制一般性设备的定义实例=数羽输入时按方向鹿切帙输入位置=设备类数输入时可I1.接输人效宇或技选中期进入遇杼帐入窗速算输入,选界输入面按方向8S找数搪按&认S!运回a技祖打开双字输入法.拉键够稳入法按左，
13、右神宣技汉字按取消键更改双字图5-14例图5-14中定义的是第2楼区地下1层的一台排烟机设备，因为它带有启动自锁功能，所以限制模块（接在第3回路，设备编码为12号）给出的是一个脉冲限制信号，它对应的手动盘为第1回路的第2块手动盘的26号键。由于排烟机的自锁功能，这个键只能用于限制排烟机的启动，要实现对排烟机的停动限制还应当将停止它的限制模块按上述方法进行手动键定义。1.15手动消防启动盘限制气体灭火设备启动定义实例手动按班未芷又光梯测温点型s思affl报开授口复合火箱国路号E3设备编科Qg二次码设备矣型3气体自动设备持住69电平输出道值=被索输入时校方冏割切怏植人位置.,-:K三M-设备英皇输
14、入时可直接输人数字豉按选中旗遴入选择输入的逸绛输入=逸绛输入窗按方向硬克找故据技硝认健近面=按冏忏开双字帝人法.按词切怏嵌入法，技左询UE按汉字仅职郴!更爱汉字图5-15为保障气体喷洒设备受到限制器特地为它们供应的牢靠性爱护，总线制气体灭火限制盘的启动点、停动点二个限制码必需对应定义成“气体启动”、“气体停动”类，并且都应当设置为持续型限制输出。另外为便利在中控室对气体设备进行限制，可以将“气体启动”和“气体停动”点分别定义对应的手动键.本例为2号楼1层29号房间的气体灭火启动设备的定义实例,按下第I回路所带的第1号手动消防启动盘的第I号健，限制器即可发出启动“气体启动”所对应设备的吩咐。例图
15、5/5中，气体灭火限制盘对应的“气体启动”限制点，接在限制器的第3回路，设备编码为19号。1.2自动联动公式的编辑方法1.2.1 联动公式的格式联动公式是用来定义系统中报警设备与被控设备间联动关系的逻辑表达式。当系统中的探测设备报警或限制模块的状态发生变更时，限制器可依据这些逻辑表达式自动对被控设备执行“马上启动”、“延时启动”或“马上停动”操作。本系统联动公式由等号分成前后两部分，前面为条件，由二次码、设备类型及关系运算符组成：后面为将要联动的设备，由二次码、设备类型及延时启动时间组成。例一:O1()OI(X)3OlOOl103=01001213000100131910I10位,合法字符：0
16、9、*、1位，合法字符：空格3位，合法字符：=、=、=2位,合法字符：+、8位，合法字符：09、*、#表示：WIolOOlo号点型感烟探测器或OlOoIl号点型感烟探测器报警时，0112号讯响器马上启动，OlOoI3号排烟机延时10秒启动。留意：1)联动公式中等号前后的设备都要求由二次码和设备类型构成，类型不能缺省。2)联动公式中的等号有四种表达方式，分别为“=二=、=x、“=x”。若联动公式中的等号为“=、“=x，联动条件满意时，限制点只有在“全部自动”的状态下才可进行联动操作(“=”为联动启动：“=x”为联动停动)：若联动公式中的等号为“=、=x,联动条件满意时，限制点在“部分自动”及“全
17、部自动”状态下均可进行联动操作（“=为联动启动；=X”为联动停动3）在一个联动公式中只能有一处表示因果关系的等号。4）关系符号有“或”、“与”两种，其中“+”代表“或，“X”代表与M5）等号后面的联动设备的延时时间数字为0-99,延时时间为0s99s.6）联动公式中允许有通配符用表示，用其代替09之间的任何数字。通配符既可出现在公式的条件部分，也可出现在联动部分用来合理简化联动公式。当其出现在条件部分时，这样一系列设备之间隐含“或”关系，例如O*13I5即代表：Ol1315O2OOI315+O3OO1315+O4I315+O5OO1315+O61315+O7OO1315+O81315+O9OO
18、131500001315；而在联动部分则表示这样一组设备。7）联动公式中允许运用因果一样通配符符号的运用与符号类似，用其代替09之间的任何数字，但其替代含义与“*”不同；当设备二次码与公式条件一样时，如与#号位宜对应的设备二次内数字未出现过，与#号位置对应的设备二次码的数字被保存为条件数字，公式成立时，当公式结果项对应位也为#号时，#号将被保存的对应条件数字代替，来完成联动：当有新的设备二次码处理时，依旧按上述规则进行处理，能够完成相同逻辑关系的不同区域的联动。8）联动公式的联动部分设备类型不能含有通配符或例如：公式#*03=#*-1300代表：当某一区的随意点型感烟探测器报警时，同一区的随意
19、讯响器设备马上联动启动。即当121*03设备报警时，121*13设备无延时启动：再有122*03设备报警时，122*】3设备无延时启动：以此类推。9）联动公式中关系符号及等号的字符数分别为2位及3位，在输入的过程中允许运用“空格”补位，同时假如输入字符数不足，本限制器将自动以空格方式补位。1.2.2联动公式的编辑在系统设置菜单下，选择第4项进入联动编程菜单（如图5-16所示），该菜单有新建联动公式、修改联动公式、删除联动公式和快速定义联动四个按钮。图5“65.3.2.1 新建联动公式进入“1、新建联动公式”界面（如图5-17所示系统自动安排公式序号，输入欲定义的联动公式并确认后，此条联动公式存
20、于存储区末端。本系统设有联动公式语法检查功能，即在输入的过程中无法输入非法字符。图5-17提示：限制器在联动公式输入过程中供应了联想功能，可在列表框中显示全部符合输入条件的设备，可进行选择输入，选择输入方法同其它界面列表框；当公式中某设备二次码被全部改写为O时，该二次码将不记入公式。5.3.2.2 修改联动公式输入要修改的公式序号，确认后限制器将此序号的联动公式调出显示，等待编辑修改（如图5-18）修改完成后，按“确认”系统将修改后的联动公式存储，按“取消”放弃修改不予存储。图5-185.3.2.3 删除联动公式输入要删除的公式号并确认后，限制器显示该序号的联动公式，选择“1、取消删除”取消删
21、除操作，选择“2、确认删除”执行删除。5.3.2.4 快速定义联动公式输入一条完整的联动公式（输入方法同新建联动公式部分），移动光标到须要递增变更的位置，按下O光标处字符显示为绿色（可进行多次选中操作），选中操作结束后，按下“确认”再输入二次码递增步长和生成联动公式条数，再次按下“确认”系统将以每个连续选中块为基准递增生成新的联动公式，每条联动公式生成前须要操作者确认，用户也可以按“取消”忽视当条联动公式。快速定义联动公式例如图5-19图5-20所示。图5-19图5-20选择位置为“确认”并输入米长条数5.3.2.5 灭火设备的联动编程a）对气体灭火设备的限制考虑到气体灭火设备的重要性，本限制
22、器对气体灭火设备供应了特别限制方式，以防止由于各种缘由造成的误启动导致的人员伤亡和财物损失。本限制器对气体灭火设备限制采纳的是总线制方式，这种限制方式的实现需通过气体灭火限制盘来完成。下面就针对此项内容做以下说明：气体灭火限制盘对气体灭火设备的限制采纳的是总线方式。对于每一个气体灭火限制区，气体灭火限制盘供应一个启动点和一个停动点，要实现本限制器为气体灭火设备供应的手动和自动限制功能，必需在限制器上将气体灭火限制盘上的启动点和停动点定义为“气体启动”（37）、“气体停动”（38）两种类型。b）气体灭火设备的联动编程本限制器气体灭火设备联动公式的格式及编辑方式均与一般设备联动编程相同。在自动联动
23、方式下，限制器将气体灭火设备联动公式的延时时间强制设定为O秒，即限制器在检杳逻辑符合后，便向气体灭火限制盘发出吩咐，而由现场的气体灭火限制盘进行延时，延时结束后发出启动吩咐。C）气体灭火设备联动编程举例假设气体灭火限制盘一个气体灭火分区的启动限制点的编码定义为03002137气体启动；11000603点型感烟和11000702点型感温探测器均产生报警或现场紧急启动按钮031255被按下，为气体喷洒启动的联动条件。在气体联动编程的状态下输入如下联动公式：1100060311000702+03001255=0300213700当满意以上逻辑条件时，就可以实现对气体火火设备的自动联动功能。第2章系统
24、调试功能说明2.1 进入和退出调试状态进入系统设置菜单（如图5-1），选择“7、工作方式”，进入工作方式设置菜单（如图6-1）,选择“2、调试模式”限制器便进入了调试状态。调试状态下限制器的“调试状态”指示灯点亮,回到正常监控模式后“调试状态”指示灯熄灭。限制器在调试状态下运行24小时后，会自动回到正常监控模式。图6-1当调试结束正式运用限制系统时，应保证在限制器注册无误的状况下，重新进入这个菜单并选择监控状态，以保证限制器已注册到的设备在以后的关开机操作时，注册设备丢失，限制器可产生故障警报，以便提示操作人员留意！2.2 设备注册功能设备注册功能包括设备注册和重码检测两部分.进入系统设置菜单
25、如图5-1）,选择“2、设备注册”，显示界面如图6-2所示.图6-22.2.1 设备注册在调试状态下，进入图6-3所示的“设备注册”界面，系统将据注册选项重新注册外接设备并显示注册信息，不影响其它信息。图6-32.2.2 重码检测系统支持总线重码检测功能，通过重码检测操作可以识别出数字化与数字化设备、数字化与常规非数字化设备之间的重码设备号与重码个数，检测完成在屏幕右侧显示重码检测结果，并将重码信息写入运行记录器。如图6-4.图6-42.3 设备调试进入系统设置菜单（如图5-1）,选择第五项“设备调试后，限制器便进入设备调试菜单（如图65）.图6-523.1定点调试选择“1、定点调试”，界面
26、如图&6所示。设令蠲试设备皿晒Sl&番茹码E3I，.功能龈I.数据监测 百光1人设备回路号及设备娼码.修确认键后可通过蜕字神选择行立功能 直册白动力花：可自动该设备并显示其（S被豚宽直淮停动动能：可停动或设备并显示RsW低宽 状/监恻珈却可连续现象该设备工作状态的颐除宽 敌将监网为费I可连续观察该设爸采集数珞的SJ8*窟GST90Q0V*.口啧法允正自动允许防盗开启预警禁止28呼09月15日M:30图6-6上图中，输入设备的回路号及设备的一次码后，按“确认”后可选择对该设备进行的操作：干脆启动、干脆停动、功能监测及数据监测。6.2.1,1干脆启动在系统调试时，允许对探测器类设备通过键盘操作使其
27、进入报警状态，为查找探测器位置和通讯部分的测试供应了便利。在图6-6界面下，选择第一项“1、干脆启动”可对探测器进行干脆启动限制，当探测器被启动后，探测器的报警确认灯点亮，同时将通过总线向限制器传送火警信息，限制器则报火警并显示该探测器的回码脉宽值。模块的启动操作与探测器相同。6.2.1.2 干脆停动如需停动已经被干脆启动的探测器类设备，则应选择图&6的其次项“2、干脆停动”该设备即被停动，此时该设备的报警确认灯熄灭，同时液晶屏上显示该设备的回码脉宽值。6.2.1.3 功能监测选择“3、功能监测”后，限制器将连续显示输入设备工作状态的回码脉宽值。6.2.1.4 数据监测选择“4、数据监测”后，
28、限制器将连续显示输入设备的动态采样值.6.2.1.5 备编码对于数字化总线设备，系统供应了设备编码在线修改功能，该功能为工程安装、调试供应了极大的便利，尤其在总线设备遗精安装到现场，须要对某个设备的编码进行修该时，工程人员无需将设备拆下，只需在限制器进行简洁操作，就可完成对设备的编码修改。母HeG9设备最科GSl二次码010033设备信息IF?D11AO03新编码BI摄隹果操作完成！=输入回路号和设备Si科后更统外出当时设备的二次码和物理信息.=瀚入新的设备SB码，璃认,炼线提示撰信结果.=帙据制入时技方向镀切我看入位置.图6-7输入所要修改的设备编码，将光标移到设备编码以外的编辑框后，屏幕显
29、示该设备的用户编码和物理编码，物理编码即设备内部的产品序列号，再输入更改后的编码并确认，如图6-7中的01通道033号点型感烟探测器的编码招会被改成】0号。233修改设备特性对于数字化总线设备，系统供应了设备特性在线修改功能。针对瓶烟探测器，设备特性指的是三级灵敏度：Ol级、02级、03级针对感温探测器，设备特性指的是A】S、AIR,A2S、A2R、BS、BR六级设备阈值。图6-8通过运用“”统配符可以批量修改设备特性，如图6-8输入用户编码0100*03-点型感烟，设备特性02（02级灵敏度），确认后，则系统中用户编码前四位是（HOO的全部点型感烟探测器的灵敏度级别将被改成02级。2.4自检
30、功能系统供应了声光部件自检、输出功能自检、总线设备自检，可以通过自检操作来判定系统各个部件是否正常。按下“自检”键后，屏幕显示如图6-9。图6-92.4.1 声光部件自检在自检操作界面（图6-9）下选择“1、声光部件自检”，系统将对限制器面板的指示灯、液晶显示器、扬声器、手动盘和多线制进行自检，自检过程中面板指示灯首先全部点亮，再依次点亮；液晶显示器上面显示的彩色自检条纹；点亮手动盘和多线制全部指示灯；扬声器依次发出机关枪声、警车声、消防车声、嘀嘀声和救援车声，自检结束后返回6-12所示界面。2.4.2 输出功能自检在自检操作选择界面（图6-9）下选择“2、输出功能自检”，系统将启动本机的警报
31、器，并点亮限制面板上的“自检”指示灯；IOS钟后自检结束，警报器停止启动，限制面板上的“自检”指示灯熄灭。2.4.3 总线设备自检/取消自检系统供应了总线设备的检查功能，当总线上某个探测器被设置成自检状态时，该设备返回该设备的当前状态（正常或故障），屏幕显示该设备的自检信息。在自检操作选择界面（图69）下选择“3、设备自检/取消自检”，屏幕显示总线设备自检设置界面，如图6-10。图6-10输入设置自检的设备编号，如图中OIOl*,确认后，系统中全部满意条件的探测器将被设置成自检状态。第四部分配接多线制B多线制部分第3章配接多线制3.1 概述消防泵、排烟机、送风机等聿要设备的限制应当运用多线制限
32、制盘进行干脆限制。多线制限制盘满意国标GB16806-2006消防联动限制系统中的各项要求，每路输出具有短路、断路和接反故障检测功能，并有相应的灯光指示，每路输出均有相应的手动干脆限制按键，整个多线制限制盘具有手动允许限制锁，只有手动锁处于允许状态，才能运用手动干脆限制按键.3.2 特点多线制限制盘采纳模块化结构，由I块1.D-KZC-1卡及多块KZK-1卡组成：1.D-KZC-1K包含白枪键及手动允许锁；每块KZK-100k包含2路输出。JB-QGQT-GST9(XX)限制器的每个回路最多可以配接4块多线制限制盘，每块多线制限制盘具有14路输出。每路输出可分别限制1个被控设备，假如是限制启、
33、停双动作设备，占用2路输出，1路启动，另一路停动。3.3 限制应用3.3.1 与GST-1.D-8302C切换模块接线说明GST-1.D-8302C模块是限制盘限制点与被控设备之间的转换接口，无论限制盘输出为脉冲方式或电平方式，每路均需接一只GST-1.D8302C模块，GST-1.D-8302C模块对外端子如图7-1。图7-1图7-1中C+、C-分别与多线制KZK-100卡的C+、C-相连接，COM,NO,NC,AN、N与被控设备相连接，其中NO、NC为无源输出常闭、常开触点，COM为公共端，触点容量为5A、AC220V或5A、DC24V；AN、N为有源动作信号回答端，可接AC220V常开触
34、点：AKA2为无源动作信号回答端。3.3.2 限制应用举例a.用多线制一路输出限制设备示意图如图7-2。b.一只GST-1.D-8302C切换模块与消防水泵接线示意图如图7-3(电平输出方式)。N图7-3c.对需启、停双吩咐限制的设备需占用两路多线制，一路做启动限制，另一路做停动限制,输出设备为脉冲输出方式。用限制盘两路输出限制设备示意图如图7-4o启动按钳1lYlG1-2Jl-I1.IZ1.IICOMlNOlGSTTD-SOacGl-IIANl启动回答N3.4布线其中：Cl+.Cl-,C2+、C2-（最多14路）：限制盘输出端子。布线要求：限制盘对外限制点接线宜采纳BV铜芯导线，导线截面枳2
35、1.Omm2。3.5结构特征3.5.1面板说明7.S.1.11.D-KZsoo卡1.D-KZC-100卡具有自检键、手动允许,禁止锁以及对应的指示灯，如图7-7,含义分别如下：图7-7（1）自检键：用于检查限制盘面板上的指示灯是否正常。（2）手动允许爆止供：用于选择手动启动方式。3）手动允许指示灯：绿色，当手动锁处于允许状态时，此灯点亮。751.2KZK400卡KZK-K）O卡面板设有2路限制功能，每一路有4只指示灯、1只按键，如图7-8所示，含义分别如下：工作含令反缥图7-8（1）工作灯：绿色，正常上电后，该灯亮。（2）故障灯：黄色，该路外控线路发生短路、断路和输出信号极性接反故障时，该灯亮
36、3）吩咐灯：红色，限制盘向外发出吩咐信号时该灯点亮，假如IoS内未收到反馈信号,该灯闪耀。（4）反愦灯：红色，当限制盘接收到反馈信号时，该灯点亮。（5）按键：此键按下，向被控设备发出启动或停动的吩咐。3.6内部结构说明1.D-KZC-100卡与KZK-100卡通过IOP数据线连接，其结构连接图如图7-9所示。3.6.1 运用及操作7.6.1.1 按键操作 手动允许锁：处于“允许”位置时，可通过KZK-1卡上的按键完成对外接设备的干脆启动及停动限制：处于“禁止”位置时，按键无效，对于启、停双动作设备，能实现停动限制。 启动操作：按下KZK-100k上的按键，对应输出线路上发出后动吩咐，“吩咐
37、指示灯点亮；假如收到被控设备反馈信号，“反馈”指示灯点亮，假如发出启动吩咐后IOS内未收到反馈信号，“吩咐”指示灯闪动。令停动操作：当输出设置为持续输出方式时，当“吩咐”指示灯点亮时，再次按下按键，对应输出线路上停止输出启动吩咐，“吩咐”指示灯炮灭，被控设备将停止动作；输出设置为脉冲输出时，当“吩咐”指示灯点亮时，再次按键无作用，停动操作应按下对应的停动按键（由另一路定义）。留意: 输出设置为脉冲输出时，按键操作须要保持3秒以上，以保证有足够宽度的脉冲输出。 操作一次按键操作完成后，需等3秒钟以后才能再次操作该按键，否则可能操作无效。 平常应将手动锁设置为“禁止”状态，以免误操作。7.6.1.2 自检多线
