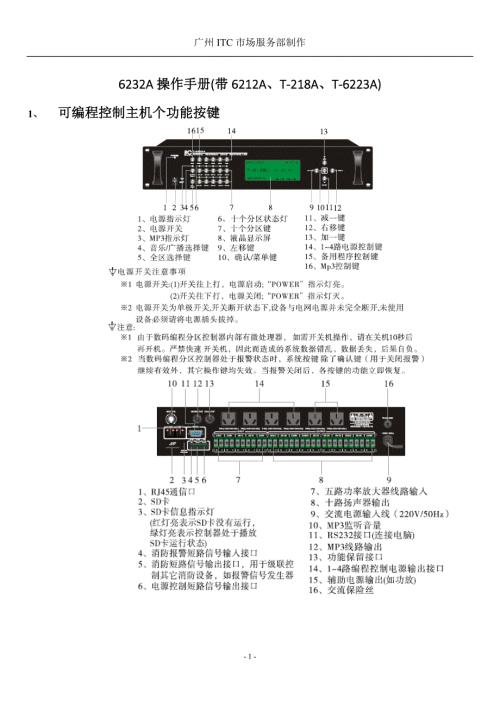

1、广州ITC市场服务部制作6232A操作手册(带6212A、T-218A、T-6223A)1、 可编程控制主机个功能按键2、数码编程控制器的使用2.1手动操作3、定时任务编程说明3.1系统主菜单操作数码编程控制器显示处于主画面时，按enter键进入系统主菜单，按left、right键选择相应的菜单选项，再按enter键，进入相应的子菜单界面要推出菜单，则在退出图标位置按enter即可。3.2系统设置在系统主菜单的系统设置图标位置按enter键，显示如下自动运行程序号的设定;要确认当前修改时，请在确定位置按enter键，退出系统设置系统设置菜单，返回到系统主菜单。取消当前的修改，则在取消位置按en
2、ter键，退出系统设置菜单，返回到系统主菜单。3.3编辑程序在系统主菜单的编辑程序图标位置按enter键，如果当前没有程序显示内容，显示如下：如果当前有程序内容，则有如下显示：用UP down left right 调整相应的选项当分区的状态为 _时表示在程序执行时保持原来的状态不变，为闭合表示接通分区，为断开表示断开分区，为表示关闭电源，为表示接通电源。浏览程序先选择相应的程序，在按up down 调整程序的步数，即可实现对该程序内每一步程序内容的浏览。按增加键，第一步，定时选择外控开机时间按增加键，第二部，定时选择打开分区的时间（打开分区的时间一定要比播放音乐的时间要早）按增加键，第三部，
3、定时选择播放的音乐文件（歌曲）按增加键，第四部，定时停止播放的音乐文件按增加键，第五步，定时关闭外控的设备。3.4按键编辑程序步骤：3.4.1首先在主界面里，按屏幕右边5个按键中的最中间的那个，也就是确认键，进入主菜单。按左右键找到“编辑程序”这个选项，按“确定”键进入程序编辑界面。3.4.2进入界面的第一个选项是程序选项。共有9个程序可编，而我们一般只编一个主程序。比如第001号，后面是时间选项，按上下键来调时间，左右键调光标的位置。如果在上午8点，要对广播系统的10个分区播放背景音乐。即编程如下：A: 第001步，打开电源：时间选择在07：59：00。选择电源的选项后面1.2.3.4.这几
4、个数字对应T-6232A后面的4个电源插座。“”表示电源的状态是已经打开。（打开1-4路电源时序器会随着启动，1-4路关闭电源时序器则关闭）把T-6232A上的4个“”都选上，表示这四个电源都打开了。B: 接下来是002步。选择分区：时间选择在07：59：30（注：时间要比选择电源的时间迟30秒，因为在要先找开电源，然后再打开分区，这个过程需要大概30秒的时间）这个时间段开始打开分区。接下来选择第几台T-6232A，该系统只有一台，即选择1.后面的10个光标代表T-6232A的10个分区，在上午8点，要对哪几个分区播放音乐，就把那几个分区的符号，用上下键来选择，然后按“增加”确定选择。C：00
5、3步：选择时间08：00：00 选音源模式，MP3或CD机或调谐器。比如说选定了MP3，接着，在MP3的后面，选择播放的模式，有单曲循环，或全部循环类，按“增加”确定选择。3.4.3如果8点播放MP3的音乐, 9点播放CD机，即在编程后2之后，接着选择时间09：00：00，然后，依照2中的C步中的步骤，进行选择。3.4.4如果到了晚上10点，要自动关闭所有的设备，即选择在10：00：00 PM这个时间，进入电源的选项，选择与“”相反的符号，即是断电的意思，然后按“增加”确定选择。3.4.5最后返回到主菜单，进入“系统设置”这个选项，星期一到星期天，想在哪一天播放以上的程序，就选择那一天。如果星
6、期天要休息，不播放什么背景音乐，就选择一个空的程序，按“增加”确定选择即可。4、T-218A、T-6212A操作4.1 手动打开分区按下去绿灯亮则是打开音乐分区，关闭分区灯灭。分区可以通过编程定时打开和关闭。4.2 远程呼叫屏幕的的ADDRESS 地址如果是1，则 CH1-CH10对应的分区是1-10，如果是2则往下推算。呼叫分区：可以单独呼叫每个分区，需要呼叫哪个分区按对应的按钮，按下后亮红灯，打开MIC ON即可讲话。按TEN ZONES，打开MIC ON 呼叫当前地址的10个分区按ALL ZONES则是呼叫6232A系统里的所有分区。5、T-6223A消防报警需要消防提供干接点信号（短路
7、信号），可以通过后面拨码设置报警模式触发模式:拨码向上，消防信号取消，报警模式随之取消。拨码向下，一直处于报警状态，消防信号取消报警音乐也一直循环播放，需手动按前面板REST键取消报警。常见故障1系统无声音答:1、线路短路引起（线路短路时，整个线路的电阻很小，趋近于0，用万用表检测整条线路，如果电阻大于5欧姆则为正常，喇叭整个的功率将大大增加，引起功放过载保护）；2、检查功放与音源设备的连接。2定时控制不了？主机显示“下一步无程序”答：1、检查线是否接错，线是否带屏蔽，是否为交叉线；2、如主机显示“下一步无程序”，检查主机显示屏上方中间部位是否有显示“1”“2”“1 2”，这时已经调用了程序9
8、则需按“SWIFT”按键取消数字显示就可以正常执行程序；3、是否处于主页面，如在设置页面，请返回主页面。3为什么MP3在主机面板上显示为EER(读不到）？答：1把数码编程主机机盖拆开看看MP3到主板的排线是否是从电路板上面过去的，如果不是请拔下来从上面绕过去;2 MP3里面歌曲格式不正确，非MP3文件的格式。音乐文件数目超出了99首，主机识别不到；文件的属性不能设置成隐藏。4不能控制电源时序器？答：1、控制线路是否连接，如未连接请从6232A主机EMC OUT接两芯线到电源时序器后面的CONTRON OUT接线端子上；2、电源是需求开关是否打到OFF位置；5 T-218A寻呼话筒无声音答：1、T-218A后面话筒MIC VOL 旋钮没打开；2、T-6212A MUSIC OUT 未接音频线给功放；3、使用非屏蔽网线或网线线序不对；4、T-218A 上ADDRESS码对应不上分区。6 消防信号过来没反应答：6223A的短路信号线路没对应上6212A的地址。2015年11月28日市场服务部- 11 -
