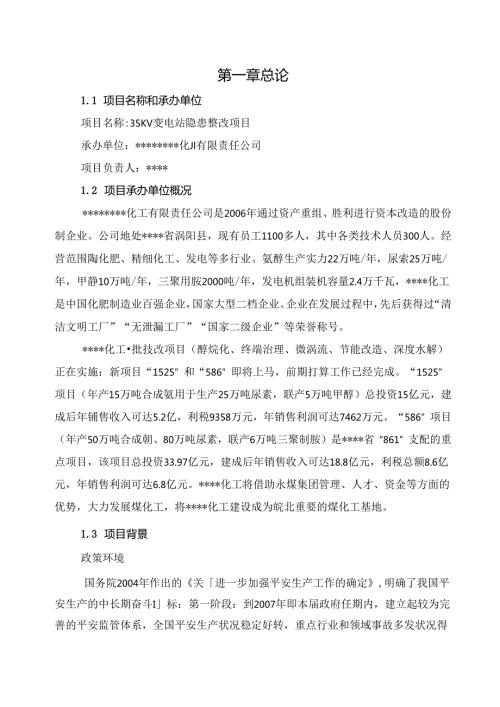

1、第一章总论1.1 项目名称和承办单位项目名称:35KV变电站隐患整改项目承办单位：*化Jl有限责任公司项目负责人：*1.2 项目承办单位概况*化工有限责任公司是2006年通过资产重组、胜利进行资本改造的股份制企业。公司地处*省涡阳县，现有员工1100多人，其中各类技术人员300人。经营范围陶化肥、精细化工、发电等多行业。氨醇生产实力22万吨/年，尿索25万吨/年，甲静10万吨/年，三聚用胺2000吨/年，发电机组装机容量2.4万千瓦，*化工是中国化肥制造业百强企业，国家大型二档企业。企业在发展过程中，先后获得过“清洁文明工厂”“无泄漏工厂”“国家二级企业”等荣誉称号。*化工批技改项目（醇烷化、
2、终端治理、微涡流、节能改造、深度水解）正在实施：新项目“1525”和“586”即将上马，前期打算工作已经完成。“1525”项目（年产15万吨合成氨用于生产25万吨尿素，联产5万吨甲醇）总投资15亿元，建成后年铺售收入可达5.2亿，利税9358万元，年销售利润可达7462万元。“586”项目（年产50万吨合成朝、80万吨尿素，联产6万吨三聚制胺）是*省“861”支配的重点项目，该项目总投资33.97亿元，建成后年销售收入可达18.8亿元，利税总额8.6亿元，年销售利润可达6.8亿元。*化工将借助永煤集团管理、人才、资金等方面的优势，大力发展煤化工，将*化工建设成为皖北重要的煤化工基地。1.3 项
3、目背景政策环境国务院2004年作出的关进一步加强平安生产工作的确定,明确了我国平安生产的中长期奋斗I标：第一阶段：到2007年即本届政府任期内，建立起较为完善的平安监管体系，全国平安生产状况稳定好转，重点行业和领域事故多发状况得到扭转,工矿企业事故死亡人数、煤矿百万吨死亡率、道路交通万年死亡率等指标均有肯定幅度的下降。其次阶段：到2010年即“十一五”规划完成之际，初步形成规范完善的平安生产法治秩序，全国平安生产状况明显好转，重特大事故得到有效遏制，各类生产平安事故和死亡人数有较大幅度的下降。第三阶段：到2020年即全面建成小康社会之时，实现全国平安生产状况的根本性好转，亿元国内生产总值事故死
4、亡率、十万人事故死亡率等指标，达到或接近世界中等发达国家水平。胡锦涛总书记在中心政治局第30次集体学习会上强调指出，要把“平安发展”作为一个重要理念纳入我国社会主义现代化建设的总体战略，这是我们对于科学发展观相识的深化。加强和谐社会建设，必需从关系人民群众切身利益的现实问题入手，抓好平安生产这个世人关注的热点和难点。依据十六届五中全会建议提出的“十一五”期间要使平安生产状况进一步好转的奋斗目标，十届全国人大四次会议通过的规划纲要把平安生产列为专节，规划“十一五”期间亿元国内生产总值生产平安事故死亡率降低35%,商贸企业十万从业人员生产平安事故死亡率降低25%,目前这两个指标和道路交通万车死亡率
5、仃万吨煤炭死亡率，已列入国家统计指标体系和统计公报。*省国民经济和社会发展第十一个五年支配纲要指出：坚持平安第一、预防为主、综合治理，落实平安生产责任制，强化企业平安生产主体责任，健全平安监管体制，严格平安执法，加强平安生产设施建设，加快建立平安生产的长效机制。实施重大危急源普查和监测监控，搞好隐患治理和平安技术改造。严格执行平安生产许可制度，强化矿山、危急化学品、爆炸物品、放射性物品、消防等平安监管，建立矿山、化1.等高危行业事故风险抵押金制度，提高事故伤亡赔偿标准，有效遏制重特大事故。加强交通平安监管，削减交通事故。2、近年来，*省加大平安生产的检查，并将查处的事故隐患按轻重大小逐一统计
6、制定整治支配，要求各地按期完成。从近年来平安生产事故隐患整治状况看，大多数隐患都能按时完成整治。但由于部分企业资金匮乏，影响r一些重大隐患整治如期完成.省政府平安生产监督委员会确定实行财政贴息方法，2004年起，*省财政将每年支配100O万元资金，作为平安事故隐患整治的专项资金，来提高企业对平安生产技改投入的主动性。项目提出的理由*化工35KV变电站为全公司生产、生活的供应电力供应，电力来源为涡阳县供电公司220KV变电所直供，变电站共有5台变压器，可为全部电气设备装机容量的36448KN供应电力。由广该变电站建设较早，随着企业的规模的不断扩大，主变容量较小，负担者全厂的负荷，电力供应较为惊
7、慌，不能满意现有装置平安运行的要求。再之，在扩建中由于受场地的限制，一些装置挤占了变电站与装置的平安距离，造成r变电站与1112机氢氮压缩机厂房的距离仅为3米，致使变更电站在防火防爆1区内，氢氮压缩机一旦发生气体泄漏，可造成空间压缩机厂房和变电站发生空间爆炸，不能满意防火距高的要求，已构成构成了重大事故隐患。因此，必需依据35TIOKY变电所设计规范，对现有35KV变电站进行搬迁，增加平安防范设施，消退平安隐患。1.4项目建设的必要性和意义火灾等隐患现已成为危害人民生命财产平安至关重要的因素。平安生产不仅仅是一般的生产问题，它干脆关系到企业的日常生产的大局。假如发生重特大事故，不仅会造成重大的
8、干脆经济损失，而且往往会造成群死群伤，给企业员工的生命财产造成严峻损失，处理不当甚至还会酿成严峻的不良后果，引发很多困难的社会问题，严峻损害企业的形象。平安生产事关企业和人民群众的生命财产平安，事关职工群众的切身利益，事关改革发展稳定的大局。2002年以来，涡阳县共发生火灾500多起，造成干脆经济损失近400万元，给人民生命财产带来了巨大损失。而且随着时间的发展，火灾发生率呈逐年上升趋势，2007年达到58起，干脆经济损失113.79万元.经济损失位居亳州市三县一区之首。可以看出，涡阳县的火灾隐患和消防平安问题仍非常突出，若不加以整改，将会严峻威逼着全县的经济建设和人民生命财产平安。项目的实施
9、将消退公司存在的平安隐患，提高公司抗拒突出性事故的实力。涡阳县安监局在对*化工有限责任公司平安检查中发觉35KV变电站存在重大平安隐患，这些隐患的存在干脆影响周边群众的正常生产和生活，且对广阔群众的人身和财产构成严峻威逼。*化工有限责任公司经过仔细的探讨和探讨，对上述平安隐患的整治改造作出了切实可行的设计方案，整治后，将彻底消退公司存在的平安隐患，提高公司抗拒突出性事故的实力，为公司的正常生产和广阔员工创建一个平安的生产环境。项目的实施对当前涡阳县的平安预防工作具有重大的现实意义和示范作用。做好平安工作，树立平安生产、平安发展观念，是构建和谐社会的重要保障。3前，*化有限责任公司对现35KV变
10、电站平安事故隐患按规范要求设置整改，对当前涡阳县的平安预防工作具有重大的现实意义和示范作用，也是坚决实行国务院平安生产委员会关于开展火灾隐患普查整治工作精神的详细体现。1-1毫州市近几年火灾事故发生状况指标200220032004200520062007火灾事故发生数（起）5605217561374987327特大重大111一般5595217561373987326火灾事故损失（万元）285325236387255359特大重大49191一股281325236268表1-2亳州市火灾事故发生状况（2007年）项.目合计按事故发生程度分特大重大一般发生（起）3271326死亡（人）99受伤（人）
11、11损失折款（万元）358.5291.02267.5平均每起事故损失（元）109649102088026表1-3亳州市各县区火灾事故状况（2007年）地区发生数（起）死亡人数（人）受伤人数（人）干脆经济损失（万元）人口火灾发生率（1/10万人）总计32791358.526涡阳县1145170.298涡阳县58113.794蒙城县36245.573利辛县1192128.8781.5编制范围本项目论述r建设的背景与必要性，建设内容与规模、场址选择、建材与动力供应、公用工程与协助设施、环境爱护、劳动卫生与生产平安、节约能源、组织机构与劳动定员、项目管理与实施进度、投资估算与资金筹措、踪合效益评价等。
12、1.6编制依据中华人民共和国平安生产法；中华人民共和国消防法;中华人民共和国国家标准的电气部分有关规定与IEC标准：中华人民共和国电力部电气设计标准与规定：中华人民共和国化学工业部化工电气设计标准：;电力变压器(GBIO94.T1094-85)；高压输变电设备的绝缘协作(GBl1.lT997)；三相油浸电力变压器技术参数和要求(GB6451-6511.5-86):电流互感器(CBIo27-86；电压互感器(BGlO2互感器;电力工程电缆设计规范(GB50217-94；供配电系统设计规范(GB50052-95)h电力装置的测量仪表装置设计规范(GBJ63090)：微机爱护装置通用技术条件(GB/
13、T15145-94)；电力装置的维电爱护和自动装置设计规范(GB50062-92);火力发电厂与变电所设计防火规范(GB50229-96)；建筑结构荷载规范(GBJ9-87)；建筑抗震设计规范(GBJl1-89)：建筑地基基础设计规范(CBJ7-地基;混凝土结构设计规范(GB50223-95);建筑物防雷设计设计规范(GB50057-94):化工企业供电设计技术规定(HGT20664-1999);化工企业腐蚀环境电力设计技术规定(CD90A6-85):化工企业睁电接地设计技术规定(HGT20675-990);化工企业生产装置电信设计技术规定(CD91A2-89)；重大危急源辨识GB18218-
14、2000：6爆炸和火灾危急环境电力装置设计规范：重大事故除患管理规定劳动部劳部发1995322号：特种设备平安监察条理国务院令第373局印发号；漏电爱护器平安监察规定劳动部，劳锅系1990h6号：特种设备质量监督与平安监察规定国家质监局令第11号；爆炸和火灾危急环境电力装置设计规范GB50058-92；防止静电事故通用导则GB12158-90；工业企业厂界业平安规程GB8958-88：建设项目经济评价方法与参数(第三版)：室州统计年鉴-2008。1.7 项目建设指导思想项目建设本着“标本兼治重在治本”的指导思想，坚持全面普查与分类整治相结合，组织集中排查与建立长效机制相结合，对项目承办单位平安
15、隐患全面普查，摸清隐患存量，找准制约隐患整改的突出问题，努力做到隐患“不增新量、削减存量”，切实改善平安环境，坚决遏制重特大平安事故的发生。1.8 项目建设内容为贯彻中华人民共和国平安生产法讥保障平安生产，保障广阔员工的生命和财产平安，构建和谐社会，*化工有限责任公司支配对公司原35KV变电站存在的重大平安隐患：由于该变电站建设较早，主变容量较小，不能满意现有装置平安运行的要求，变电站与HI2机氨氮压缩机厂房的距离仅为3米，致使变更电站在防火防爆1区内，不能满意防火距离的要求，己构成构成了重大事故隐患，亟需对其进行平安改造或更新。支配依据35-1IOKV变电站设计规范,对现有35KV变电站进行
16、搬迁重建一座IIOKV变电站,将全部电气设备装机容量提高到39448K也满意35米的平安间距和全部电力负荷的供应。1.9 投资与资金筹措项目总投资2092万元，支配申请银行贷款1400万元，项目单位自筹692万元。1.10 项目探讨结论该项目符合当前企业发展的须要，通过项目的实施，消退平安隐患。同时，该项目的建设对推动企业的新发展有着重要的现实意义，可进一步增加企业市场竞争实力，符合国家和行业平安生产的要求，符合国内外同行业的发展趋势。其次章项目建设条件与选址2.1建设条件1、行政概况地理位置、面积f涡阳位于淮北平原，地处毫州市中心地带。位于北纬3327至3347,东经11553,至11603
17、3,之间。全县国土面积2107平方公里，其中城区规划面积12.4平方公里。地貌：涡阳处:淮北平原腹地，境内涡河横贯东西，将全县分为涡南、涡北两个自然区域。除西部有龙山和石弓山外，其余均为一望无际的沃野。气候1涡阳属暖温带半潮湿季风气候区，四季分明，年平均日照2140小时，年平均气温14.6度，无霜期218天，年平均降水量83Omm左右，光、热、水资源丰富。人口：2008年底，涡阳户籍人口148万人。资源，涡阳自然发源、矿产资源丰富。盛产粮、棉、油、水果、蔬菜、药材和黄牛、山羊、家兔、鱼虾、河蟹等，不仅质量高，而且产量大，被列为全国产粮仃强县、全国商品粮、优质棉、优质烟、山羊板皮、瘦肉型猪生产基
18、地，跨入全国生态示范县、全国林业百佳县、秸秆养牛十佳县之列，与蒙城、涡阳县一并被誉为“全国中部地区黄牛金三角尤其是义门苔干堪称食苑珍品、天下之最，因此涡阳又被命名为“中国苔干之乡涡阳地下优质煤隐藏总量达到27亿吨，大理石总储量780万立方米，石灰石总储量3720万立.货源丰富，程控电话、微波通讯、电讯网络覆盖城乡，通讯便利快捷，信息走廊全面开通，餐饮消遣业旺盛兴盛。交通：涡阳交通便捷，境内涡河横穿东西，永青、漆阜铁路纵贯南北，与津浦、陇海、台，累干线连接，大京九铁路擦境而过，距阜阳机场仅70公里。S202、S307省道在县城交汇。50公里长的涡河岸线建有客货码头，可直入长江，四季通航。2、经济
19、概况2008年，全县实现国民生产总值98.27亿元，增长13.2乐完成财政收入5.4亿元，增长31.7%；全社会固定资产投资15亿元，增长14.93、社会发展各项社会事业进步快，一是教化事业进步快。“两基”教化工作提前一年通过省政府验收，一般、职业成人教化协调发展，教学质量明显提高，高考录用人数连年递增。二是技术创新和科技成果转化步伐加快。是全国科技先进县，黄牛改良、红芋脱毒、种子包衣三大技术取得显著效果。其中皖麦38、中涡号杨荣获第七届中国杨凌农业高新科技成果博览会后稷金像奖。三是文化事业稳步发展。被省政府命名为省级历史文化名城。群众性文化丰富多彩，广播电视设施得到加强，节目质量明显提高，广
20、播人1.l覆盅率、电视人1.l覆盖率均达到100$。四是卫生事业进步快.城乡医疗条件明显改善，农村初级卫生保健工作稳步推动。五是体育事业进步快。“全民健身支配纲要”稳步实施，群众性体育运动蓬勃发展。同时，支配生育、环境爱护工作成效显著，被评为全国50佳生态示范县，为经济可持续发展奠定了基础。城乡文明创建活动深化开展，先后羸得全省卫生县城和全省平安文明小区建设先进县等荣誉称号。4、涡阳的知名度提高快随着经济社会的快速发展，涡阳的对外形象明显改善，随着老子庙天静宫遗址以与大批文物的发掘出上，老君殿的顺当修建，涡阳的知名度日趋提高，尤其是近年来，涡阳县连续胜利举办了二届老子庙会，使“老子热”日趋升温
21、海内外人士前来拜谒老子故里，寻找老子遗踪，在老子故里投资兴业的人越来越多。目前，涡阳城本摆脱贫困的面貌，起先走上腾飞之路；基本摆脱了长期的封闭状态，起先融入国内、国际的沟通与循环；基本摆脱了支配经济时代的束缚，逐步建立社会主义市场经济的新框架。正在以东方道教圣地、华夏平原绿洲、中国苔干之乡、酒肉化机药的崭新形象，走向全国、走向世界。当地自然条件涡阳县地处皖西北，西与太和县、涡阳县毗邻，东靠淮北，南邻涡阳、蒙城，北部与河南省永城相对。本地区地处北亚热带北缘，属亚热带季风潮湿区，主要气候特征是四季分明，气候温柔，季风明显，雨量适中，热量丰富，无霜期长。涡阳县全年平均温14.9C,最热7月份多年平
22、均气温27.5C,最冷元月份多年平均气温0.7C,历年最高温度41C,最低温度-20C。风力：全年主导风向为东南风，最大风荷35kgm2,年平均风速为2.3-3.5mse地震：1976年涡阳县最大地震4.25级。为七度设防区。地耐力：18MPam2.最大冻结深度：13厘米地卜静止水位：27米年平均降水量：约900亳米2. 2建设地址*化工有限责任公司位于金州市涡阳县西北、涡河北岸，赵魏路2号，距涡阳县中心约8公里，占地面积56.6亩。东距105、311国道2公里，内河航运经涡河、淮河可进入长江，距京九铁路玄州站10公里。水、陆、铁路运输条件良好。本变电站备选所址方案共有第三个。方案一，项目选址
23、于原35KV变电站南侧；方案二，项目选址于冷却塔西侧；方案三，项目选址于进厂区主路西恻。经亳州供电加有关专家现场实际考察与分析论证，认为方案一，方案二不能满意平安生产要求，建议运用第三方案。方案三IlOKV进线便利，站址内无障碍物，可以满意平安生产要求。第三章实施内容与规模3.1实施内容项目平安隐患因素由于现有变电站建设较早，随着企业的规模的不断扩大，主变容量较小,负担若全厂的负荷，电力供应较为惊慌，不能满意现有装置平安运行的要求。再之，在扩建中山于受场地的限制，些装置挤占了变电站与装置的平安距离，造成了变电站与H12机氢氮压缩机厂房的距离仅为3米，致使变更电站在防火防爆1区内。平安事故隐.患
24、周边环境与危害程度分析现有变电站主变容量:较小，不能满意现有装置平安运行的要求，变电站与H12机氢氮压缩机厂房的距离仅为3米，致使变更电站在防火防爆1区内，氢氮压缩机一旦发生气体泄漏，可造成空间压缩机厂房和变电站发生空间爆炸，不能满意防火距离的要求，已构成构成了垂大事故隐患。平安隐患落实主要整治工程依据35-11OKV变电所设计规范，对现有35KV变电站进行搬迁。3.1.4隐患整治后的预期平安效果项目建成后，满意35米的平安间距和全部电力负荷的供应。3.2建设规模在进厂区主路西侧建一座IloKV变电站，将全部电气设备装机容量提高到39448KW支配建设三层框架结构变电站主楼780平方米，二层砖
25、混结构520平方米6KV配电室，周边防护和绿化隔离200平方米，购置相应的变配电设备。第四章建设材料与动力供应1. 1建设材料消耗本项目主要建材包括：消防铸铁钢管、水泥、6个、砂等建筑材料，原辅材料在四周省市与国内均可购得，供应有保障。4. 2主要建材消耗建材是项目工程的重要物质基础，建材的质量、品种与规格都干脆影响若工程的质量，并在肯定程度上影响着结构形式和施工方法。本项目主要消耗的建材有机砖、水泥、石子、黄砂、石灰、钢材、给排水管材、木材、电力电讯管线与其它协助材料。材料合计钢筋（吨）29.21水泥（吨）65.05砂、石（吨）342.75砖（万块）9.24表4-1项目原辅材料消耗第五章技术
26、设计方案5.1总体布局建设设计范围1、站区围墙内生产与协助生产系统的电气与土建工程，其中IIoKV配电装置设计到站内对外出线穿墙套管（不包括进线档瓷瓶串、金具），6KY配电装置设计到开关柜出线电缆头。2、站区内防市与接地系统。3、站区上卜水系统与绿化区布置。4、下列项目不属本工程本体设计范围，但费用列入概算。所外市话联络通信与线路：变电站劳动爱护设施：所用外接电源。5. 1.2设计技术条件1、环境温度：设计年最高气温：+40C设计年最低气温：-20七2、最大风速：25ms3、复冰厚度：IOmm4、年平均雷暴日：40日/年5、地震基本强度：8度6、设计地基强度：100KPa7、设计取用土壤电阻率
27、608、场地自然标高：黄海高程30.4m。9、水利部门供应50年遇的最大洪水位，最高水位29.5m,内涝水位50cm80cm：10、污秽等级：电气设备与绝缘材料均按泄露比距23.lcmKY设计。I1.主变压器年最大负荷利用小时数取6000。5.2工程方案系统部分电力系统1、涡化电力系统现状和发展涡阳*化1股份有限公司位于涡阳县东郊，目前35KV变电站一座，负责原厂区、生产区的供电，电源来自220KV涡阳变电所。并有两台15Mw热电机组，一台6MW热电机组。预料新上一台12MW热电机组。涡阳*化工股份有限公司供电系统存在的问题受电电源单一目前仅有双回路35KV线路，从220KV涡阳变电所引入，
28、现己基本满载。一但线路出故障，将使涡阳*化工股份有限公司减产共至停产。主变容量小目前35KV涡化变主变容量较小，负担着全厂的负荷。随着扩建1：程的投产，化工股份有限公司总用电量将大幅增加。现有的变电站不能满意用电的需求。2、全厂计算负荷：全厂供电计算负荷：本次技术改造工程全部电气设备装机容量为39448K孔其中6KV中压电器设备装机容量为30410KW。380V低压电气设备装机容量9038KW06KV高压电机单机最大容量为5000KW,380V低压电机单机最大容量为160KW本工程以100$的设计实力运行时，6KV侧总负荷须要容量29565KW,视在功率为29566KVA。用电负荷的功率因数为
29、COS=0.98以上。3、IloKV涡化变电站建设的作用。可满意涡阳*化工股份有限公司用电负荷增长的须要；使供电牢第性得到提高：原35KY变电站主变停用，变电站改为开关站。4、系统接线木期匚程拟从220KV涡阳变电所引入单回路电源，线路全长1.5KM,采纳1.GJ-240型钢芯铝绞线。二期工程拟再从220KY涡阳变另一段母线引入二回路,使涡化#1线与涡化#2线电源能互为备用，5、涡化变各级电压出线间。电压等级近远期方向回路数导线型号长度(KM)IlOKV本期220KY涡阳变1I.GJ-2401远期220KV涡阳变16KV本期曲线电缆本期联络线(热电)2电缆本期所用变2电缆本期远期电缆系统继电爱
30、护与白动装置HOKV涡化变电站在系统中属于终端变电站。其UoKV电源线路本期由220KV涡阳变电所出线;在220KV涡阳变电所设出线断路器台与相应设备。终期再由220KV涡阳变电所出线一回，形成一主一备的供电电源方式。依据本工程接入系统方式，IlOKV线路装设微机光纤纵差爱护通信本变电站建成后必需与空州供电局调度系统与涡阳县供电局进行信息传递，因此需组织本变电站至地调和涡阳县供电局通信通道。本设计将组织通信通道分别至地调和县调。1、至电州供电局调度通信电路（1）主用通道依据亳州地区电力系统通信规划，考虑到本所通佰的牢靠性和地区通信规划网架的一样性，本通道采纳光纤通信，通道路径为：涡化变一涡阳变
31、一地调*本工程建设涡化变一涡阳变的ADSS光缆线路，该光缆线路长1.5KM,利用本所至220KV涡阳变电所的IK）KV线路作为光缆通道，并配置两套光传输接入设备（涡阳变电所与本所各一套（2）备用通道本所至地调的同样采纳光纤通信，其路径为涡化变一涡阳变一地调。本工程建设涡化变涡阳变的光缆线路，该线路长1.5KM,利用本所至220KV涡阳变电所的IIoKY线路作为通讯通道。2、至涡阳供电H调度通信电路（1）主用通道本所至县调的主通道采纳光纤通信，其路径为涡化变一涡阳供电公司县调。本工程建设涡化变一涡阳供电公司的光纤线路，该线路长2KM。（2）备用通道本变电站拟租用邮电局对话路，设置有线电话部。3、
32、电源为保证本系统平安军旅，系统电源采纳独立的通信电源.本电源系统运用智能高频开关电源（配有蓄电池红1）,以保证通信电源不中断调度自动化1、调度管理关系本变电站隶属老州供电局调度所（地调）与涡阳县调度管理，远动装置应向该调度端发送遥测、遥信信息。2、远动装置依据室州地区电网调度自动化系统的现状与本变电站的远动化要求，远动装置拟采纳山东高校生产的ES-70型微机远动终端装置。该装置在功能与容量上均能满意木变电站的远动化要求，且便于与地调端现有接收装置接口。3、远动设备布置与其他远动装置主机放在限制室内。远动装置的电源由沟通220V主供，直流220V备用，远动装置本身具有交克流电源白动切换功能。另配
33、备一台100OW沟通不停电电源。电气部分主变压假1、主变容量木期安装两台三相双绕组有载调压变压器，容量为31.5MYA,终期为两台主变，容量为2X31.5MVA。2、主变分接头与调压方式依据分析计算，主变分接头选用11081.5%6.3KV,UOKV侧选用有教调压开关。在采纳有载调压开关后，变压器在各种运行方式卜均能使6KV侧电压符合有关规定。3、主变连接组标号与容量比为便利并网运行,连接组标号:Yn.dll容量比：100:100阻抗电压：10.5%电气主接线经过技术经济比较，并考虑电网对其供电军鸵性的要求，本变电站终期规模建设两台31.5MV三相双绕组有载调压变压器与有关配电装置。UOKV配
34、电装置终期为单母线接线，户内GIS布匿方式。IlOKY进线二回，本期只建主变间隔两个，母线设备间隔一个，进线间隔一个。IloKV选用ZF12T26/1250A/31.5KA开关、弹簧机构:电压互感器型号为SDFB2726型电压互感器；电流互感器型号为ZF4-1261.型。隔离开关型号为ZF4-126CMD型。6KV配电装理为的母线分段接线，出线XX回，本期XXX回。开关柜选用KYN28-10型开关柜，主开关选用YW1.T2型真空断路器，开断电流大于40KA,弹簧机构。其他开关选用ZN7372型真空断路器，开断电流大于40KA,弹簧机构。短路电流计算与主要电气设备选择按远景系统最大运行方式归算到
35、本所IlOKY母线上的系统阻抗为0.0868（基潴容量100.MVA）,同时考虑本公司自备热电厂与厂内大容量同步电机对系统短路的影响，短路电流计算和主要电气设备选择与校验见附图，考虑到本工程短路电流较大，因此在热电安装大容量高速开关桥路。二台主变投运，应避开两台主变并列运行。电气总平面布置与各级电压配电装置依据所址选择和系统地理接线现状，考虑到化肥厂的污染状况，变电站除主变压器外按全室内布置，110KV配电装置布置在东侧三层，为户内GlS成套装置布苴方式，并予留扩建场地。6KV屋内配电装置布置在东侧二层，三列不靠墙布置。下设电缆层。主变压器布置在变电站西侧，以利于6KV母线桥布置。主限制室布置
36、形式主限制室布置在二层，限制室内屏位布置米纳直列布置，详见附图。一层布置消防间，设备检修室等.限制方式、继电爱护、元件爱护该所设置同期点三处，分别在两台主变6KV开关出口与分段开关处。该所本期按有人值班设计。主变各级电压开关均在主限制室，采纳强电“一对一”限制，其灯光监视方式为两灯制：6KV开关在开关室就地限制，其限制方式亦采纳强电“一对一”限制。全部爱护均按电力装置的继电爱护和平安自动装置技术规程(GB5062-92)配置。主变爱护设有纵举与瓦斯爱护，后备爱护设有攵合电压闭锁过流，过电流，方向过流，过负荷，零序过流和零序电流、电压爱护。6KV动力变压器爱护，设三段式电流爱护、过负荷、高压侧定
37、时限零序过流爱护，低压侧设反时限零序过流爱护，小电流接地、市瓦斯、轻瓦斯，温度。6KV异步电动机设速断、过流、过负荷、接地爱护，低电压爱护。6KY同步电动机设比率差动、差动速断、过流、正序过流爱护，不平衡爱护，接地爱护，低电压爱护。直流系统本所直流系统选用两组200安时BZFM-28系列免维护铅酸电池汽流电源成套装置，该装置具有高稳压限流的全自动充电、浮充电功能，满意正常或事故状况卜.继电爱护装置、照明与6KV断路器弹簧操动机构的分合闸要求。接线方式为单母线分段，两段母线间设分段闸刀。所用电和照明本所设置台所用变压器，型号分别SC-50/6KV接在6KVI段母线上。另从其他电源系统接入低压电源
38、至所用屏。容量100KW,依据“发电厂和变电所照明设计技术规定(SDGJ-83)”，全所设有工作照明和事故照明。当全所停电时，事故照明回路能自动切换至直流系统供电。配电装置区与变压器来纳高压钠灯照明并附以里灯照明，主限制室我纳荧光灯和吊灯等混合照明并设直流常明灯。站区防雷与接地变电站按工业厂房标潴设置屋面防雷带。为防止行进波过电压对电器设备的冲击，各级电压母线上与主变压器两侧均装设氧化锌避雷器.站内敷设水平接地网，接地网外缘闭合，并与本厂主接地网连接。接地电阻不大于05Q接地网中接地极采纳/50X50X5镀锌角钢,接地线采纳-40X4镀锌扁钢。协助设施木所协助建筑物有：值班休息室与检修间消防间
39、等设施。土建部分站区白然条件和主要设计数据1、区域水文气象资料设计年最高气温：+40设计年最低气温-20C最大风速25ms覆冰厚度5MM年平均宙暴日40日/年地震基木强度7度2、工程所址为早田，设计地基承载标准值100kPa。主要建筑材料1、现浇混凝上结构：垫层C10,基础C15,上部结构（梁、板、柱）C202、钢筋：直径小于等于12MM采纳I级筋（）；直径大于12MM,采纳II级钢筋（）,均以图纸注明为准。3、地方性建筑材料拟就地供应。全站总体规划和交通运输1、全站总体规划:站址选择依据整体工程统一规划确定。变电站用地本期一次确定。建筑物本期次建成。2、站区总平面布置：（1）总平面布置方案的
40、设计原则与其技术经济指标：设计力求占地少，造价低，交通便利，各建筑物之间布局合理，运行合理便利，充分考虑电气专业的工艺要求和电气布置方案并结合现场特定的进出线走廊。站区总占地560平方米，站区建筑面积1300平方米。变电站建筑：木变电站包括IlOKY配电室、6KV配电室、限制室与电缆层，为单体建筑。1、主楼为三层框架建筑，宽10米，长26米。底层布设有主限制室、检修间、休息室、消防间、卫生间等，二层为IIOKV配电装苴区；主变压器室为单层砖混建筑，尺寸12X26M,分为二间，供二分主变用：电抗室为构层稀混建筑，尺寸8X26M,分为二间，供二台电抗涔用：6KV配电室为砖混建筑,宽10米，长26米
41、底层为电缆层，二层为6KV配电装置区。2、楼面与地面做法：主变压怒室、电抗器室、电缆间为混凝土地面；其余房间均为水磨石地面。3、屋面做法：采纳卷材防水做法，有组织排水。4、内墙粉刷：主限制室墙面为擦洗性防究涂料面层：生活间与卫生间增高I.5M以卜贴口色瓷砖，1.5M以上和其它房间墙面均采纳水泥砂浆面层，灰膏面外刷白色涂料二度。5、顶棚做法：主限制室天棚采纳轻钢龙骨防火石膏板吊顶，铝合金压条分格；其余房间均采纳水泥砂浆粉刷，灰,膏面外刷白色涂料二度。6、门窗：门窗均采纳钢门窗（一玻一纱7、外墙粉刷：主要采纳白色干钻石，雨蓬与屋面槽口采纳红色曲面砖。建筑结构1、主限制楼与6KV配电室外墙为370
42、砖墙，内墙为240砖墙。屋面与楼面均采纳现浇钢筋混凝土梁板结构。2、主变压器室与电抗器室为单层砖混结构，370砖墙，屋面为现浇钢筋混凝土梁板结构。以上房间均为白然地基，条形混凝土基础。给、排水和消防1、给水：接入厂区给水系统。2、排水：屋面有组织排水。站区四周设排水沟与雨水井通过管道接入厂区总排水系统。3、消防：限制室装设烟雾报强系统一套，在各设备室与电缆间内均装设探头。本工程举荐采纳各种粉质灭火器、气体灭火器与泡沫灭火器。在主变压器室外各设置消防砂池个。在主限制楼底层设消防间以存放消防器材，在生产区东西侧各设置消防栓一处.灭火装置数量与型号如下：1、IlOKV屋内配电装置场地设置3Kg的MY
43、4型1211灭火机8台。2、主变室：设置2台100立升的泡沫灭火机，2台50立升的MIT-7D或或4型干粉灭火机,5只3Kg的MY-4型1211灭火机.3、主限制楼：限制室与二层走廊8只3Kg的MY-4型1211灭火机，一层门厅、走廊设4只3Kg的MY-4型1211灭火机。4、6KV开关室各设置8只MY-4型1211灭火机5、电抗器室设置3只MY-4型1211灭火机。采暧通风考虑夏季降温、冬季采暖须要，主限制楼安装2台低噪音冷暖两用柜式空调，远动室安装2台冷暖两用柜式空调机。HOKW6KV开关室、变压器室、电抗器室各安装2台轴流风机，作为正常换气与事故排烟用。为提高空气质量，变压器室、电抗器
44、室各装设空气净扮装置一套。第六章环境爱护6.1 环境爱护的重要意义环境是人类赖以生存和发展的基础，随着人类文明向更高层次迈进，人类生存的环境也日益受到破坏。同时，被污染的环境给社会带来了很大的负面影响，据有关资料显示，我国空气和水的污染每年造成的根失相当严峻，环境爱护问题已引起我国与世界各国的高度重视，主动推动各项环保措施已势在必行。6.2 环境爱护本工程设置全站总事故油池，其容量按单台主变油量的70%设计。另外，本设计对全所绿化布置作了适当考虑，详细状况见土建部分。6. 3劳动卫生与平安在总平面与单项工程的布置上均依据流程，做到科学分区，合理布使各区q不干扰，符合国家有关规定，可以保证生产的
45、平安。场区交通流畅，在道路布局上考虑防火要求，厂区在总图布置中考虑建筑的平安距离、防火规范以与采光、通风等，均能保证平安生产。场区内采纳人货分流布局，避开人流和货流交叉，以保证人员运输的平安。各种电器设备均设置有爱护装置，并有接地和避雷装置。第七章节约能源为了进步降低能耗，削减管理成本，必需实行节能措施，无论是设备选型，还是今后管理，都要在思想上重视节能。6.1 节能的必要性能源是经济持续发展的动力和基础。随着人类社会的进步和科技的发展,能源的消耗量越来越大，能源消耗与贮藏有限的冲突日益突出，不合理地利用能源加剧了冲突的激化，能源短缺已严峻制约人类社会进步和经济的发展。当前我国正处在现代化工业进程阶段，是国民经济对能源保持旺盛需求的发展阶段。而我国的能源实际储量与需求之间的冲突比较突出。目前，节能已成为我国经济可持续发展战略的聿要组成部分，是提高经济效益和增长质量、促进经济增长方式转变的有效途径。7. 2节能措施为了进一步降低能耗，削减管理成本，必需实行节能措施，无论是设备选型，还是今后管理，都要在思想上重视节能。设计原则1、坚持节约与开发并举，把节
