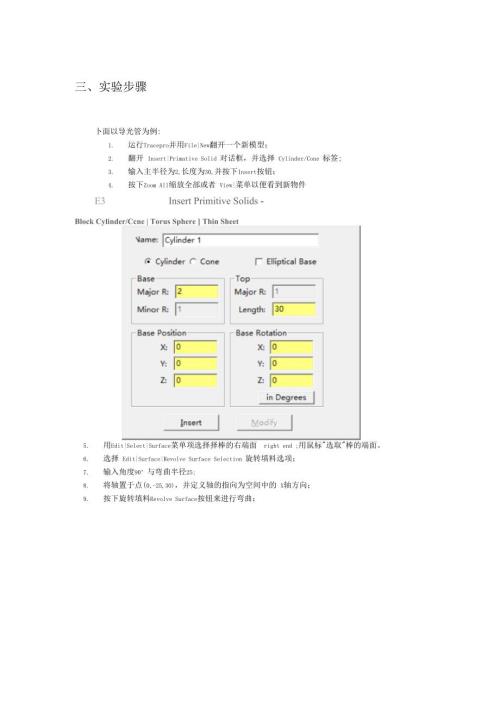

1、三、实验步骤卜面以导光管为例:1. 运行Tracepro并用File|New翻开一个新模型；2. 翻开 Insert|Primative Solid 对话框，并选择 Cylinder/Cone 标签;3. 输入主半径为2,长度为30,并按下Insert按钮；4. 按下Zoom All缩放全部或者 View|菜单以便看到新物件E3Insert Primitive Solids -Block Cylinder/Ccne | Torus Sphere Thin Sheet5. 用Edit|Select|Surface菜单项选择择棒的右端面right end ;用鼠标选取棒的端面。6. 选择 Edit
2、Surface|Revolve Surface Selection 旋转填料选项；7. 输入角度90与弯曲半径25;8. 将轴置于点(0,-25,30)，并定义轴的指向为空间中的 X轴方向；9. 按下旋转填料Revolve Surface按钮来进行弯曲；Revolve Surface SelectionAngle 90Draft angle 0Radius 25Steps Rplanar surfaces cdy)in DegreesPosition on ons of revolutionPosition X foPosition Y p25Position Z fanAxis ot Re
3、volutionG el Position hom last mouse clickCalculate a Position using selsdsd surfaceRevolve Surface10. 通过Edit|Surface|Sweep翻开外表拉伸填料选项Sweep Surface Selection对话11. 在拉伸长度Distance框中输入15,拉伸角度 Draft angle为-2 ,外表沿着设定长度被拉伸的同时，以 2 的角度逐渐变细： Sweep Surface Selec. 一Distance 15Draft angle |-2in Degrees Sweep alon
4、g surface normal厂 U$er wweep directionX direction 0Y direction 0Z direction 0(Surface noimel and draft argls are for planar surfaces on)Apply I12. 用Edit|Select|Object菜单项选择择导光管，并用鼠标点击导光管；13. 用 Define|Apply Properties设定材料，翻开 Apply Properties 应用特性对话框:14. 选择Plastic目录Catalog，选择名称 Acrylic并按下 Apply按钮；15.选择
5、菜单 Insert|Lens Element,透镜参数为 Surfacel Radius : 25, Thickness 3.5mm, Material BK7 , Position (0, 0,-40)在导光管前安置一会聚透镜，以到达较好的光 路耦合性能。16.设定光源，菜单项选择择，Analysis|Grid Raytrace,网格光线沿圆周排歹U Annular,半径Outer Radius 10mm,网格光线圆周数量 Rings : 10,光线的起点位置(0, 0, -48).四、仿真结果按下各点光源 Grid Raytrace对话框中的Apply &Trace Rays按钮，进行光线追迹。输出结果如下：五、结论通过对Tracepro的仿真实验，了解 Tracepro软件使用，明白各个参数含义，学会 用Tracepro简历简单的模型，进行光线追迹的模型，提高光学设计的应用水平。
