    UCC28070设计思路.doc

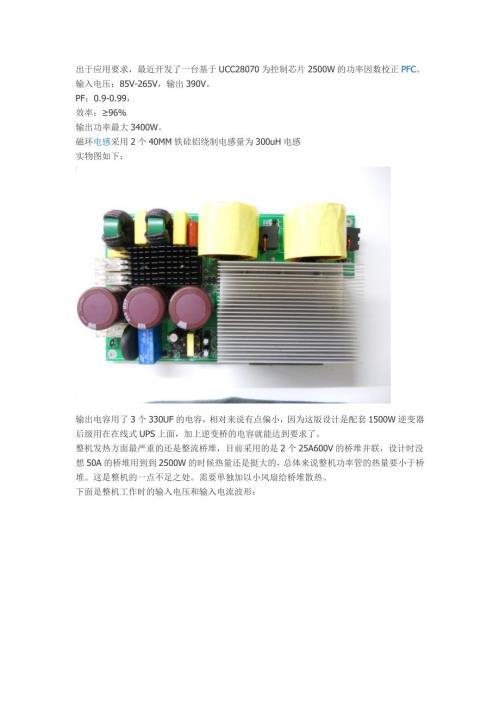

    1、出于应用要求,最近开发了一台基于UCC28070为控制芯片2500W的功率因数校正PFC。输入电压:85V-265V,输出390V。PF:0.9-0.99,效率:96%输出功率最大3400W。磁环电感采用2个40MM铁硅铝绕制电感量为300uH电感实物图如下:输出电容用了3个330UF的电容,相对来说有点偏小,因为这版设计是配套1500W逆变器后级用在在线式UPS上面,加上逆变桥的电容就能达到要求了。整机发热方面最严重的还是整流桥堆,目前采用的是2个25A600V的桥堆并联,设计时没想50A的桥堆用到到2500W的时候热量还是挺大的,总体来说整机功率管的热量要小于桥堆。这是整机的一点不足之处。

    2、需要单独加以小风扇给桥堆散热。下面是整机工作时的输入电压和输入电流波形:从图中可以看出电流波形已经基本正弦化,同步于输入电压。下图为PFC2个电感的电流波形:这里没有上传细节电感电流展开的波形,实际中2电感电流是交错180度的。下图为高压直流输出的电流波形:从图中可以看出电流为跟随市电电压100HZ的电流波形。下面是整机的原理图的主要部分。基于UCC28070-2KW功率因数校正PFC的应用设计整个设计参考TI给出的设计手册:整个设计的开始,定义自己设计的要求:因为本机没有采用SIC整流二极管,所以频率不能太高。做到75KHZ为最高。上面整机图片所用的是75KHZ的参数,此前做到100KHZ做

    3、过实验,普通快恢复在100KHZ下发热量极大。所以用快恢复做的输出二极管建议频率为38KHZ-75KHZ,本设计详细介绍63KHZ下各各参数的计算:首先确定PFC2电感的电感量:从图中计算公式上面的42.2uH为PFC电感的最低电感量,由于TI设计手册提到了电感的摆动,但是没有详细的计算公式,本人在网上也找不到相关资料介绍,所以这里凭经验选择250uH到300uH。实际所采用的是300uH电感来做PF。下面计算出3.3KW时输出电容的大小:从计算中得到电容为2110uF。下面对功率器件选型,首先要计算出整机最大工作电流:图中可以看出,MOS管的峰值电流达到53A,平均电流17.56A,所以要选

    4、择合适的功率机器,一般选择1.5-2倍的余量来设计,本案例中用到2只FQA28N50并联来做。当然也可以用其它型号单只MOS来做。下面是输出整流二极管的选型:我们可以选择10A-15A或以上二极管来做,本案例中利用了现有的RHRP30N60来做。下面对电感电流检测互感器CT的设计:本案例中使用1:200匝比的互感器,输出峰值电流为250MA。从TI手册设计公式计算得到大约1:550的匝比,就方便而选型,我这里用到1:200。而且TI手册推荐互感器匝比在50-200之间。所以我这里没有用到公式来选型。从公式计算得到互感器电感量最少不能低于7.6MH,实际我们选择的互感器电感量是135MH左右,相

    5、差还是甚远。所以有时候还是得灵活运用。下面计算出电流采集电阻RS的选择。根据计算,整流二极管的耐压不得低于115V。那么我们选型就有个标准参考了.下面计算出峰值电流限制3.7V的分压电阻以及频率占空比的电阻:下面对电压反馈量的计算,得到分压网络的电阻值:下面对电压反馈比较起输出端的电压环路进行设置:通过计算,我们按照标准原件值来选择得到:RZV=100k,CPV=1.5NF,ZCV=1.5UF(利用1uF和474来并联得到)下面对RSYN电阻计算进行选型:下面计算出IMO电阻的值:下面我们对CAO的各项原件值大小进行计算:通过计算,我们很容易得到RZC,CZC,CPC元件的值。下面我们对软启动时间对软启动电容值进行选型:下面我们对降低EMI干扰的频率抖动参数进行计算:总结:通过一些列的计算,是不是把复杂的原件变得简单化。之前这台PFC在设计过程中,正式因为想偷懒,没有计算,导致我折腾很长时间。这次把自己的设计过程跟大家分享,就是不想大家在设计过程中走太多弯路。本人对PFC研究不深,如有什么不足之处,希望大家能及时指正。一起共同学习。
