    UPS停电事故分析报告.doc

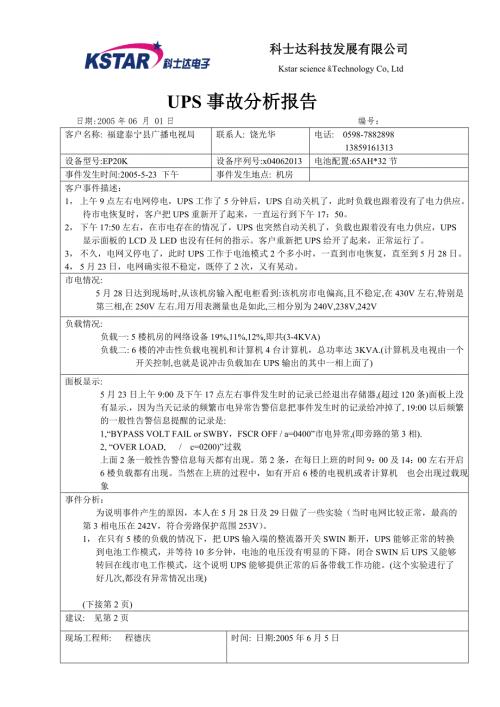

    1、科士达科技发展有限公司Kstar science &Technology Co, Ltd UPS事故分析报告日期:2005年06 月 01日 编号:客户名称: 福建泰宁县广播电视局联系人: 饶光华电话: 0598-7882898 13859161313设备型号:EP20K设备序列号:x04062013电池配置:65AH*32节事件发生时间:2005-5-23 下午事件发生地点: 机房客户事件描述:1, 上午9点左右电网停电,UPS工作了5分钟后,UPS自动关机了,此时负载也跟着没有了电力供应。待市电恢复时,客户把UPS重新开了起来,一直运行到下午17:50。2, 下午17:50左右,在市电存在

    2、的情况了,UPS也突然自动关机了,负载也跟着没有电力供应,UPS显示面板的LCD及LED也没有任何的指示。客户重新把UPS给开了起来,正常运行了。3, 不久,电网又停电了,此时UPS工作于电池模式2个多小时,一直到市电恢复,直至到5月28日。4, 5月23日,电网确实很不稳定,既停了2次,又有晃动。市电情况: 5月28日达到现场时,从该机房输入配电柜看到:该机房市电偏高,且不稳定,在430V左右,特别是第三相,在250V左右.用万用表测量也是如此,三相分别为240V,238V,242V负载情况: 负载一: 5楼机房的网络设备19%,11%,12%,即共(3-4KVA) 负载二: 6楼的冲击性负

    3、载电视机和计算机4台计算机,总功率达3KVA.(计算机及电视由一个开关控制,也就是说冲击负载加在UPS输出的其中一相上面了)面板显示:5月23日上午9:00及下午17点左右事件发生时的记录已经退出存储器,(超过120条)面板上没有显示.,因为当天记录的频繁市电异常告警信息把事件发生时的记录给冲掉了, 19:00以后频繁的一般性告警信息提醒的记录是:1,“BYPASS VOLT FAIL or SWBY,FSCR OFF / a=0400”市电异常,(即旁路的第3相).2, “OVER LOAD, / c=0200)”过载上面2条一般性告警信息每天都有出现。第2条,在每日上班的时间9:00及14

    4、00左右开启6楼负载都有出现。当然在上班的过程中,如有开启6楼的电视机或者计算机 也会出现过载现象事件分析: 为说明事件产生的原因,本人在5月28日及29日做了一些实验(当时电网比较正常,最高的第3相电压在242V,符合旁路保护范围253V)。1, 在只有5楼的负载的情况下,把UPS输入端的整流器开关SWIN断开,UPS能够正常的转换到电池工作模式,并等待10多分钟,电池的电压没有明显的下降,闭合SWIN后UPS又能够转回在线市电工作模式,这个说明UPS能够提供正常的后备带载工作功能。(这个实验进行了好几次,都没有异常情况出现)(下接第2页)建议: 见第2页现场工程师: 程德庆时间: 日期:

    5、2005年6月5日 科士达科技发展有限公司Kstar science &Technology Co, Ltd UPS事故分析报告日期:2005年06 月 01日 编号:客户名称: 福建泰宁县广播电视局联系人: 饶光华电话: 0598-7882898 13859161313设备型号:EP20K设备序列号:x04062013电池配置:65AH*32节事件发生时间:2005-5-23 下午事件发生地点: 机房客户事件描述:见第1页市电情况: 见第1页负载情况: 见第1页面板显示: 见第1页事件分析(上接第1页)2, 在UPS正常工作的市电在线模式时,去开启6楼的电视机控制开关,这时UPS立刻跳到旁路

    6、工作,待电视机开启完成后,UPS自动转回市电在线模式工作。这个说明6楼的电视机负载/计算机冲击确实很大,以至于UPS跳旁工作。因为这个时间市电在旁路允许保护的范围,所以UPS没有自动关机。3, 在29日9:30再次关断SWIN,恰好此时6楼有开电视机的操作,这时UPS又跳到旁路模式,如果同时把SWBY旁路开关也关断的话,那么UPS一定会完全关闭逆变器,同时也关机掉,. 这个说明在电池模式下,如果有开启6楼负载,那么照样会有很大的冲击,并且会因保护逆变器而关机. 4,1如”客户事件描述”的第1 条,恰巧在电池的工作模式下,遇到了6楼冲击性负载开启动作,最终因保护逆变器而完全关机掉.4,4如”客户

    7、事件描述”的第2 条,UPS遇到开启6楼冲击性负载,本会跳到旁路工作,却因为旁路超出保护范围,而禁止了跳旁路工作,所以最后就完全关机了.总结: 从以上”客户事件描述”,”市电情况”, “负载情况”, “面板显示”以及”实验”几个方面来分析,造成UPS关机停电的事故.恰恰市电和负载的冲击所至.即当遇到过载与市电过高或者异常的情况同时发生时,那么UPS就会因为保护内部器件,而完全关机.建议:由于市电经常性的出现过高电压以至超出旁路的保护范围,同时负载也经常的出现冲击过载现象,那么上述的输出断电的情形很难避免.鉴于保证机房设备的稳定可靠的运行.建议 6楼的电视机和显示器负载不要由一个开关控制,而进行分次逐台的开启方式,避免形成一次性很大的冲击,以达到减少冲击梯度目的.(尽量的拉开开启时间间隔) 6楼的电视机和显示器负载完全不由机房的UPS供电,采取其他供电方式. 增大输出功率,加一台同样机型的UPS,达到1+1并机提供8倍以上的可靠性现场工程师: 程德庆日期:2005年6月6日
