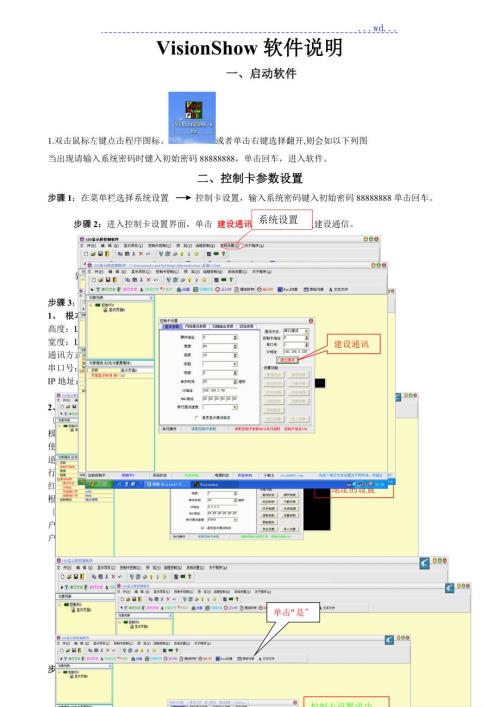

1、 .wd.VisionShow软件说明一、启动软件1.双击鼠标左键点击程序图标。或者单击右键选择翻开,则会如以下列图当出现请输入系统密码时键入初始密码88888888，单击回车，进入软件。二、控制卡参数设置步骤1：在菜单栏选择系统设置 控制卡设置，输入系统密码键入初始密码88888888单击回车。系统设置控制卡设置步骤2：进入控制卡设置界面，单击 建设通讯与显示屏控制板建设通信。备注：每次要输入新的数据都要进展建设通讯建设通讯界面上出现读取控制卡参数正常 控制卡地址=00说明计算机与控制卡连接正常读取控制卡参数正常 控制卡地址=00步骤3：参数设置1、 根本参数设置高度、宽度、通讯方式、串口号
2、IP地址高度：LED显示屏纵向点数宽度：LED显示屏横向点数通讯方式：串口通讯或是网络通讯串口号：串口通讯时，串口的选择。IP地址：网络通讯时，设置IP地址选择通讯方式选择串口号高度宽度IP地址的设置2、扫描输出参数设置 单击扫描输出参数1设置控制信号特性极性相反选择不正确时为黑字 黄底色使能相反选择不正确时屏幕非常的暗逆向扫描选择不正确时字是显示镜像行取反选择不正确时字上下相反红绿反色选择不正确时发红时出绿字根据显示屏出现的现象选择！2设置扫描方式选择户外选择：1/4扫描D户内选择：1/16扫描扫描输出参数控制信号特性扫描方式选择步骤4：将设置好的参数下载到主板，主板将按照新的参数运行。单
3、击设置参数：将设置好的参数下载到主板，主板将按照新的参数运行。单击“是控制板的 根本设置参数完成单击“是控制卡设置完成控制卡设置成功三、传输数据步骤1：单击一下控制卡，设置高度、宽度、通讯方式、宽度和高度的设置根据显示屏的横、纵点数来设置，设置后显示的黑屏就是显示屏的虚拟屏。通讯方式的设置根据连接的方式是串口通讯还是网络通讯。控制卡黑屏步骤2：单击显示页面设置，设置所发数据在显示屏上显示的时间。时间以秒计算显示设置页面显示时间设置步骤3：添加数据，在红色框里选择添加自己所要添加的文本、word对象、图片、时钟。选择添加数据样式在此处单击后增加“单行文本实例：通常我们使用的是“单行文本出现如以下
4、列图所示然后在单行文本上双击鼠标左键,如以下列图示在文字输入窗口中输入要发送到屏幕上的文字例如“欢送光临哈尔滨依格电子后再单击确定按钮如以下列图单击此处更改字体此处更改字的进入方式此处更改数字改变字大小注意:一定要单击确定才能保存改变文字此处更改数字更改单行文本的宽度也可以用鼠标拖动文本框的边角上的白方块改变大小,点住左键来移动文本框的位置.总而言之:整个文本框的.字的颜色,大小,尺寸,位置, 显示方式(左滚动右滚动上翻页等)各种属性都在对象属性的对应栏里更改.当更改完成后:我们再单击显示页面1单击这里把改好的内容发送到屏幕上(图11)在此处修改这个页面显示的时间设置页面的显示时间和显示速度:
5、页面显示时间从0999999999秒内选择,单行文本字最多可以输入32768个汉字.显示速度一级最慢,八级最快.这样我们就完成了单行文本的输入,然后单击上面(图1-1)标注的位置的类似卫星的图标发送内容到显示屏上.,单击添加显示页然后再重复上面的添加文本的操作,在此对象属性栏中修改日期时间的属性.和单行文本的修改类似,修改完成后把位置调整好,再发送到屏幕上单击此处增加时间窗口三.增加时间窗口比拟重要的是时间格式属性:这里可以选择:年月日格式 ,但是只能选择一种,如果想要年月日,时分秒都显示的话,需要再增加一个日期时间然后排好两个日期时间窗口的位置,选好时间格式.再发送到显示屏上.再次单击增加,再排好位置
