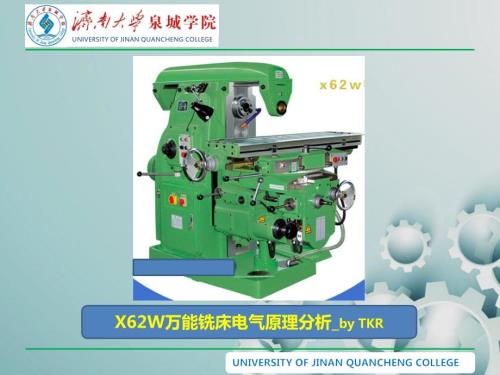

1、UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGEX62W万能铣床电气原理分析_byTKRUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGEX62W万能铣床的运动方式有：主运动：主轴带动铣刀的旋转运动进给运动：工作台带动工件在三个相互垂直方向上的直线移动辅助运动：工作台带动工件在三个垂直
2、方向上的快速直线运动UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE以下幻灯片添加了动画效果和备注。下载使用，学习效果更好！UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE主电路部分UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQ
3、UANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE主电路部分接触器KM1主触点闭合后，SA3组合开关可选择顺铣、停止、逆铣3个工作状态。分别控制M1的正转、停止和反转。FR1提供过载保护-主轴电动机UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE主电路部分M2为冷却泵电动机。当接触器KM1主触点闭合后，由手动开关SA2控制其启停，FR2提供过载保护-冷却泵电动机UNIVERSITYOF
4、JINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE主电路部分进给电动机M3由接触器KM3和KM4控制其正反转，FR3提供过载保护，FU2提供短路保护-进给拖动电动机UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE控制电路部分UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY
5、OFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE控制电路部分将“主轴换刀制动”转换开关SA1转到“接通”，SA1（1-2）断开，切断控制回路-主轴换刀控制触点SA1（105-106）闭合,接通电磁离合器YC1，将电动机M1轴抱住，主轴处于制状态UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE控制电路部分变速操作结束后，下压变速手柄，手柄的键块从第2道槽中滑出，向右旋转
6、时SQ1将短暂受压（相反方向操作时相同），其触点状态发生改变。常开触点SQ1（5-9）短时闭合，接触器KM1线圈瞬时通电，主轴电动机M1作瞬时点动，使齿轮系统抖动一下，达到良好啮合。-主轴变速冲动为了避免打齿，变速必须在主轴停止转动后进行!第2道槽键块UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE控制电路部分按下按钮SB1或SB2，接触器KM1线圈通电并自锁，其主触点闭合，电动机M1启动运行-主轴起动控制UNIVERSITYOFJINA
7、NQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE控制电路部分按下按钮SB6或SB5，接触器KM1断电释放，其主触点断开，电动机M1失电停车-主轴停车制动按住按钮SB6或SB5时，节点（105-106）闭合，接通电磁离合器YC1，对M1进行制动UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE控制电路部分-工作台快速移
8、动控制以快速向右移动为例KM2动作后，KM3动作，其主触点闭合，M2正向运转同时，YC2断电YC3得电，M2与进给丝杠直接搭合，带动工作台向右快速移动首先将左右进给手柄扳向右向，SQ5被压下、动作按下SB3或SB4UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE控制电路部分-工作台快速移动控制以快速向右移动为例KM3断电复位，其主触点断开，M2停止运转YC3断电，YC2得电移动到位后，松开SB3或SB4最后，将操纵手柄搬至中间位置，SQ5
9、释放UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE控制电路部分-工作台六方向运动控制左右进给手柄手柄扳至右向时，压动行程开关SQ6；手柄扳至左向时，压动行程开关SQ5上下和前后进给手柄手柄扳至前和下时，压动行程开关SQ3；手柄扳至后和上时，压动行程开关SQ4UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANC
10、HENG COLLEGE控制电路部分-工作台进给变速控制进给变速时，必须将进给操纵手柄放在中间位置!主轴已启动，此触点此时为闭合状态变速盘被推回时，SQ2被短时压下，然后又复位KM3短时接通，使M2短时启动，带动齿轮系统产生一次抖动，使齿轮顺利啮合UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE控制电路部分-工作台进给运动控制以右向进给为例KM4动作，其主触点闭合，M2反向运转主轴启动后，此常开触点闭合，为工作进给做好准备YC2为得电吸合
11、状态，将M2传动链与左右进给丝杠相连将左右进给手柄扳向右位时，压下SQ6UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE控制电路部分-工作台进给运动控制KM4断电释放，其主触点断开，M2停止运转进给到位时，搬动手柄至中间位置，SQ6复位以右向进给为例UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG
12、COLLEGE控制电路部分-工作台进给连锁控制以正在进行右向进给时，又扳动了另一手柄为例上下和前后手柄被扳至上、下、前或后的任一方向时，SQ3或SQ4将被压下，节点（13-15）间电路将断开此SQ6触点现在是断开的KM3将断电释放，右向进给运动停止UNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITYOFJINANQUANCHENGCOLLEGEUNIVERSITY OF JINAN QUANCHENG COLLEGE控制电路部分-圆形工作台控制使用圆形工作台时，先要将圆形工作台转换开关SA2扳到“接通”位置。SA2-2将接通，SA2-1、SA2-3将断开左右进给手柄、上下和前后进给手柄都要扳至中间位置。此处的SQ3-SQ6为闭合状态此触点现在是闭合的KM3将得电动作，M2将正向旋转，带动圆形工作台做单向旋转运动。启动圆形工作台时，要按下SB1或SB2
