XilinxFPGASPIFLASH加载流程.doc

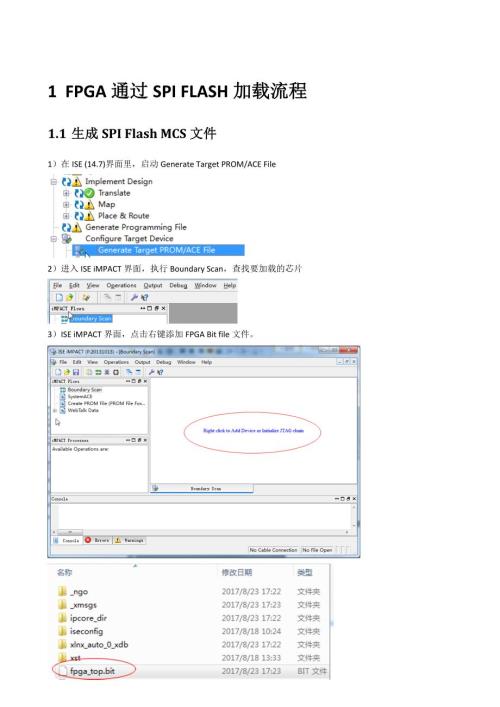

1 FPGA通过SPI FLASH加载流程1.1 生成SPI Flash MCS文件1）在ISE (14.7)界面里，启动Generate Target PROM/ACE File 2）进入ISE iMPACT界面，执行Boundary Scan，查找要加载的芯片3）ISE iMPACT界面，点击右键添加FPGA Bit file文件。4）ISE iMPACT界面，启动Create PROM File (PROM File format)，进行格式转化，按照截图顺序进行操作。 点击Generate FileSPI Flash MCS格式文件已经生成，“Generate Succeeded”1.2 MCS文件加载到FLASH1）回到Boundary Scan界面，选中FPGA上面的SPI点击右键，选择fpga_top.mcs文件2）根据板级设计，选择正确的SPI FPGA型号3）选中SPI FPGA，执行Available Operations或者右键选择操作，最后看到“Program Succeeded”
