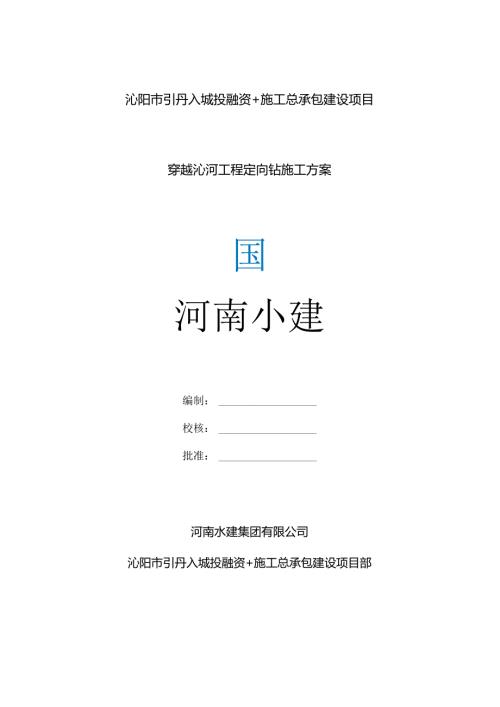

1、沁阳市引丹入城投融资+施工总承包建设项目穿越沁河工程定向钻施工方案国河南小建编制：校核：批准：河南水建集团有限公司沁阳市引丹入城投融资+施工总承包建设项目部一、编制依据2二、工程概况2三、地质概况2四、主要工3五、Ifc工布置3六、篇工进度计划4七、族工流程4八、定向站穿越施工5九、籁工监测16十一、劳动力配置计划17十二、机械、材料配置计划18十三、安全文明麓工措施19十四、麻记录21十五、组织机构图22十六、质量保证体系23十七、安全保证体系24定向钻穿越工程专项施工方案一、编制依据1 .1.6水利水电建设工程验收规程(S1.223-28);1.2、 水平定向钻法管道穿越工程技术规程(CE
2、CS382:2014)：1.3、 油气输送管道穿越施工规范(GB5(X)69-2(X)7):1.4、 给水排水管道工程施工及验收规范(GB5O268-2OO8)：1.5、 国家现行颁布的其他相关规范、标准及相关规程、手册等：1.6、 沁阳市引丹入城投融资+施工总承包建设项目施工招标文件及施工招标图纸等(合同编号：豫保沁阳水利(201602188)：1.7、 施工图纸及地质报告：二、工程概况定向钻穿越工程为沁阳市引丹入城投融资+施工总承包建设项目工程，定向钻起点桩号S9+87O.448,终点桩号Sl1+450.448“穿越沁河、逍遥石河、杯截排工程三条河一次性穿越，进、出口曲线段圆弧半径取130
3、0m,穿越水平投影长度为1580m,穿越段管道采用DN800钢管，管道壁厚16mm,同时在出入土点附近分别设W.一道截渗环和回填黏土进行防渗处理。定向钻穿越施工入土点酸标X=38882IOO72,Y=403020.911,入土角控制在12：出土点坐标X=3886656.031,Y=402735.679,出土角10”,钢管外防腐采用环氧树脂，涂层厚度大于0.45mm。外防腐采用聚乙烯，涂层厚度大于016mm。施工区左右岸地势较平坦，左岸地面高程为11705-l2049m,右岸地面高程约为118m,穿越管道最低点管底埋深44.94m.三、地质概况根据钻探揭露,在勘探深度内地层共分为7大层，上部为第
4、四系全新统冲洪积形成的砂壤上、粉砂、中砂等为主，下部为第四系上更新统冲洪积形成的粉质粘土、细砂、圆砾、钙质结核等为主。在穿越深度范围内，主要涉及地层为粉土、粉质黏土、轻粉质黏土、重粉质黏土、粉砂、中砂、砾砂，局部为圆砾石。入、出土点曲线段穿越层虽然不在同一层位，但其主要为中砂、粉质粘土、轻粉膜粘土，对穿越影像不大，但个别地层存在中砂、粉砂和圆砾，对穿越影响较大：水平穿越段主要为粉质粘土，穿越条件相对较好-但应充分考虑上层中所夹杂的部分圆砾等透镜体对穿越旗工的影晌。本区地段动峰值为SlOg.抗震设防烈度为7度，地震动反应普特周期调整值为0.55s。在钻探揭露深度范围内，场地地卜.水类型为第四系松
5、散堆积层孔隙潜水，赋存丁、必及以下各U中.地下水主要接受河水、侧向径流和大气降水补给，排泄方式以人工抽取和蒸发为主，勘测期间为枯水期，地下水位111.98-155.23m,地下水位趋势整体呈北高南低。四、主要工程量主要工程量序号项目单位数量备注1DN800管道钻孔、回拖m1580水平校杉长度2DN1800管道饵接m1580水平投影KIft3土方开挖3m6374土方回填1m637五、籁工布置5.1 进场道路入上点进场道路沿市区城北路修建临时便道进入施工区。出土点进场道路沿308省道至出土点施工场区。5.2 施工用电、用水施工用电就近使用沁河堤防右岸变压器引出至施工场区，穿沁出入口施工用水就近分别
6、采用北截排水源及引水渠内的水源。5.3 工场区布置施工场区主要布置在定向钻入钻点，占地面积40mX50m,场区布良图如卜丁l5SJjSiI司站至泥浆泵及泥浆聊土频口1入土点M!4-I-M1.40m六、茂工进度计划从施工准备开始到恢复地貌结束，施工时前期设备进场、场地布置，后期的地貌恢史及其他工作均为正常施工时间，开始钻导向孔至管道回拖结束之间按两班制日夜施工，管道制作在施工期同步进行，计划总工期78天.序号工作内容时间（天）I施工准备、设备进场及安装、调试102泥浆配置，钻导向孔203扩孔364管道回拖25设备拆卸及退场、冷弯管安装1（）6合计7S七、篇工流程定向钻施工主要包括测量放线、施工准
7、备、导向钻孔、管道制作、扩孔回拖、尾工处理等施工工序，施工流程见下图:八、定向站穿越Q8.1测量放线K根据设计图纸放出管线中心轴线;2,确定钻机安装位宽、工作坑位置、规划作业场地：3、笑核入、出土点坐标和两点间的水平距离。4、在入土点，根据管线中心轴线，测定钻机安装位置，蓄水池及钻进液池的占地边界线和工作坑等设施位置。5、在出土点，根据管线中心轴线、占地宽度和长度，放出管道制作场地边界线和工作坑占地边界线，并标出拖管车出入场地的路线和地点。6,根据施工图纸及现场实际地形设置地面信标控制槌，测出各控制桩的相对坐标，做好记录.7、根据设计交底（桩）与施工图纸放出使机场地控制线及设备摆放位置线,南保
8、钻机中心线与入土点、出土点成条直线。8.2 场地及道路整理1、修筑定向粘施工进场道路，满足施工设备、材料进场运输要求。2、对定向钻进出口场地进行平整、压实，搭设现场施工庆屋等临时设施。8.3 施工准备1、地锚箱埋设沿穿越反方向，距离入土点8m处开挖地锚坑，地锚坑长5m,宽3m,深1.3nu地锚坑底部平整用实后将地锚箱放入坑内，索苑地锚箱各侧每隔Im均匀打入U型钢板桩，钢板桩人十.深度不少于8m.用18#槽钢将钢板桩与地锚箱连接成一体。夯填地锚箱周固的泥土，使地锚与地面相平，待钻机定位准确后，将钻机的座架与地锚箱焊接牢固：2、钻机及配套设备就位及安装将拖车放置到预定的位置。取掉拖车上的尾部夹具。
9、把支撑板放在支掾回柱下，使用手柄顶起油缸。在拖车操作板上插入旁路插头。从控制盘启动柴油发动机。分开卡车并移走。在本次操作过程中拖车要总是保持水平。招驱动小车移到到滑架上的锁定位置,用导轨锁定装巴上的销锁住驱动小军。取掉拖车后的运输安全螺栓。然后打开导轨锁定装置。移动钻架之前，确保己经取下运输安全螺栓，注意在移动钻架前要完全松开导轨锁定装置.调节到预定的角度，然后通过驱动小车实现钻架移动使年架头部抵达地面。调节钻架倾斜油缸以达到钻架预定的入土角度，将钻探设番安装到地锚上。用夹紧设施固定钻探设备。连接上钻杆钻头，校核钻头中心轴线与设计轨迹延伸线是否重合，查看入土点位置正确性，如有偏差则调整机座板上
10、的螺栓位置.3、测量控向参数导向施工前，检查导向系统（接收器、发射器、远程同步监视器）的电源是否完好；检查接收器和远程同步监视器信道是否匹配，并测试施工区域干扰信号，确定合适的发射和接受频率.按操作规程标定控向参数，为保证数据准酹，在穿越轴线的不同位设测取,Il每个位置至少测四次，进行对比，并做好记录，取其有效值的平均值作为控向值。导向孔的钻进是整个定向钻的关键，直接关系到穿越工程是否成功，控向员开钻前要仔细分析地质资料，确定控向方案，钻导向孔时,控向m与司钻要重视每一个环节，认真分析芬项参数，互相配合钻出符合要求的导向孔。要随时对照地J贞资料及仪表参数，分析成孔情况，达到出土准确，成孔良好。
11、在定向钻进过程中严格控制角度变化，尽量缩短测量间隔长度，特别是遇到地层软硬变化时，参数测量间距不得超过2米，在调整方位和倾向时，要留有余fit,避免因调整过度而反我调整角度，以防止出现“S”型轨迹。钻机控向系统是依靠地磁场进行方位控制，通过钻头后面的探头将导向孔卷数传输到计算机。地磁场容易受到地下管线、地下电缆、地面高压线等金属构件的干扰，从而造成控向参数不准确.经现场踏勘，定向钻施工上方存在有高压线塔，为确保精度，每次施工前，用消磁仪对无磁钻键进行消磁处理，防止由于无磔钻铤被磁化产生磁场干扰，影响控向的精度。4、安装泥浆系统泥浆系统主要由两个泥浆回收池、两个储浆配浆罐、砂泵、泥浆除砂清洁涔、
12、泥浆除泥器、卧式沉降离心机、搅拌器、射流剪切混浆等装置组成，为钻机设备提供满足要求的的泥浆。将泥浆设备按工作流程顺序和使用说明书依次撰放在起，并连接其管路、走道、护栏、电源线等.进行设备全面检查，防止运输过程出现问题,检杳完成后逐个进行雌机试运。用清水进行泥浆系统整体联合试运，并调试直至正常.5、钻机选型综合考虑施工场地、地形条件、敷设管线直径、埋深和长度等因素，并参考设计单位意见，选择【可拖力不小于5()()的钻机进行穿越.6、泥浆配制泥浆是定向穿越中的关键因素,被视为定向钻的“血液”，其主要作用是携带和悬浮钻屑并排到地表、稳定孔壁和降低钻进时所需的扭矩和推拉力、冷却和冲洗孔底偌具。泥浆的主
13、要工艺性能是流变性和失水造浆性，现场控制的主要因素是泥浆的粘度、各种添加剂的配制以及泥浆的压力和流量.回流泥浆的处理：钻机场地和出土点谷有-个泥浆池,泥浆通过排浆池收集,经沉淀之后处理。由于穿越经过地层主要是粉上、粉质黏上、轻粉质黏土、盘粉质黏土、粉砂、中砂、砾砂。对泥浆的要求比较高，为克服对付这种不利因素，我们将采取以1措施：水源采取就近从河道中取水，用水泵输送至水罐内，在水珑中沉淀、过渡后配浆。按照实验室确定好的泥浆配比用膨润土加上泥浆添加剂，配出适合不同地层要求的泥浆。泥浆的性能要求：密度控制在（1.021.25）g/cm3,采用标准泥浆比重秤测定：黏度控制在35-65s,采用马氏漏斗测
14、量，每2h测量一次：PH值控制在971,采用PH试纸测试。泥浆在循环过程中因失水，携带钻销而变稍，应随时过渡及稀择,失水量控制通过添加降失水剂进行调整，般情况下失水量控制在I5ml3min,水敬性、易坍塌和松散地层控制在Ioml/3Omin以内。为f确保泥浆的性能，使膨润土有足够的水化时间，增加泥浆储存罐和泥浆快速水化装设。泥浆的回收利用：钻机场地和管线组装场地各有个泥浆收集池，泥浆通过泥浆池收集，再经过泥浆回收系统回收再使用。泥浆的处理：苜先通过泥浆回收循环系统装置对泥浆池中的泥浆进行回收处理，达到节约泥浆材料，降低穿越成本，减少废弃泥浆量的目的.穿越完成后，对无法回收的泥浆用11i力沉降法
15、进行沉淀，晒干水份并聘剩余的泥浆用泥浆罐车运到郊区进行深埋处理。我们针对穿越经过地层主要是粉土、粉质黏土、轻粉质黏土、重粉质黏土、粉砂、中砂、砾砂。泥浆拌制如卜;水源的水经过沉淀存入水罐，在水中加入纯喊.使水软化。改善水域，同时提高水的PH值。加速粘土颗粒分散。针对地层特点，我们选用优质的定向钻高粘膨洞土和少量纯碱。必要时添加泥浆添加剂配出合乎要求的泥浆。为保证泥浆具有乩好的流变性、高携砂性、固壁和润滑性能，使用的泥浆添加剂有：降失水剂、提粘剂和防塌泡滑剂等。所加添加剂符合环保要求。7、钻机试粘钻机组装完成后，仔细进行检查确认无误后，严格按照设计图纸和施工验收规范进行试钻。钻进1-2根钻杆后，
16、检杳钻机各部位运转情况，各项参数均正格时按次序钻进。8.4导向钻孔本穿越工程设计入土角12,出土角10：进、出口曲线段圆弧半径取13(X)11b穿越水平投影长度为1580mt,导向孔设计穿越曲线套数表序号管道分段起止点桩号管中心高程管道埋深I入上直线段起点9+870.448117.1(X)4.62终点9+929.688104.50817.683入土曲线段起点9+929.688104.50817.684占10+204.96176.10244.945水平直线段起点10+204.96176.10244.946终点11+107.86476.10237.327出土曲线段起点11+107.86476.10
17、237.328终点11+338.49997.17021.619出土直线段起点11+338.49997.17021.61IO兹占11+450.448116.9102.271、正式钻导向孔前，在钻杆前面安装无磁钻挺、无腑方向短节、无磁造斜短节、定位调整片等，然后接好钻头。2、开钻前先清洗泥浆过滤网，用泥浆冲洗钻头及其水嘴，并对粘头进行试运转，时间不少丁5min,确定机具各部位运转正常且钵头喷嘴有泥浆流动后开始钻进。3、为了控向方便，在曲线段每根粘杆倜整次角度，一次顶进长度不大于0.5m,分段施钻，延伸长度顶角变化均匀，每次调整的角度不得超过0.3,以便回拖顺利。4,钻进过程中随时测定钻进方向,根据
18、微机显示的数据分析钻头所在的位置等。5,控向人员随时监视和控制穿越曲线情况，控向过程逐渐实现，不要急剧调向，以防卡钻。应根据管径大小所决定的穿越曲线确定每根钻杆的折角。每四根钻杆的累计折角误差不得超过1.5度，且误差要随时调整过来。6、钻进过程中，如遇泥浆压力异常，应及时分析钻进情况，必要时抽回几根钻杆，调整钻进方向。7,钻进过程中，电工要随时检查和摆顺控向线，不得有绞结和破损处，以防止信号传递失灵.8、钻完导向孔，应用管钳拆除无磁钻铤，尽量缩短粘具在导向孔内停滞的时间“8.5扩孔钻进开始扩孔的前半段，要采取比较大的泥浆盘，利用泥浆的流动把孔内的泥土带到出土点。当扩孔中段，泥浆量要减小，因为距
19、离出土点与入土点都比较远，泥浆从这两点返出需要的压力较大，如果采取大的泥浆压力可能从沿线目出泥浆。在I可扩到距离入土点较近时泥浆排量再次加大，泥浆将从入土点孔洞返出。在每级扩孔施工中，要认我观察扩孔情况。如果发生扩孔不顺畅等，要进行一次洗孔。根据地质情况及上一级扩孔情况，合理确定下一级的扩孔尺寸和扩张器水嘴的数量和直径，保证泥浆压力和流速，从而提高携带能力，减少岩屑床的牛.成。扩孔时按照设计要求适当控制回拖速度，随着扩孔器的增大，降低转速，使扩孔器边沿线速度控制在一个合理的水平上，按照设计扩孔参数平稳扩孔，操作员密切注意泵压、扭矩、回拖力的变化，严禁憋泵、憋钻，强行回扩。扩孔完成后，分析成孔情
20、况。扩孔和清孔时，要保持足够的排量。扩孔时密切注意扩孔器扭矩的变化和扩进速度的变化，不明原因的钻速突然下降，立即停止扩孔，分析犷孔器磨损情况,准确记录扩孔器的纯扩孔时间，正常使用情况下，在达到厂家推荐寿命的80%时就推出更换牙轮扩孔涔。1、本工程地质主要为粉质填土和细砂层，扩孔罂采用组合式扩孔器。2、扩孔过程采用分级方式扩孔，每次扩孔增加直径不大于100mm。线孔直径控制在IlOOmm左右。3、扩孔时应根据地质情况随时调整钻进液粘度，以坳保孔壁稳定，并根据现场扭矩情况适当谢整扩孔次数或增加清孔次数。4、每次扩孔前，都要用启动泥浆泵冲洗喷咀，检查有无堵塞情况，要确保喷明畅通，否则要用粗铁丝疏通。
21、5、每级扩孔完成后，结合扩孔过程中的扭矩、拉力及返浆情况对孔内清洁情况进行判断，若孔内钻屑偏多，则在下级扩孔前进行洗孔处理。86管道制作管道制作在定向钻扩孔前要全部完成，管道制作区位于入上点侧定向钻中心线延长线上，水平投影长1580m、宽30m(实际长度待定,施工场区满足管道运辘、组对焊接、回拖引沟开挖等施工场地要求,计划管道焊接场地长度为800米。1、管道组对运至现场的防腐管管口坡口为标准坡口，管道吊装采用吊带吊装，以免吊装时划损防腐层。管口组对前用自制清管器清除防腐管内杂物。管端IOmm范用内用汽油或清洗剂清除油污，用磨光机消除铁锈、毛刺等，钝边、坡口及盖面焊压边部分打磨露出金凤光泽。由焊
22、工对管口坡口质量进行检查和验收，并进行工序内部交接，整个组装过程中，要注意保护防腐层。2、管道焊接与检验管道焊接是管道制作的关键工序，焊接质量是管道制作的重要质星保证。因此，管道焊接从焊工、焊接机械、焊接材料、焊接环境、焊接检收等多方面都要严格要求确保管道的焊接质量。所有参加本工程施工的焊工必须具有地方劳动部门颁发的“焊工合格证”,，做到持证上岗。焊条、焊丝必须有质量证明书，并符合相应的标准规定：焊接材料设专人管理，严格按生产厂家耍求和标准规定进行除收、运输、保管及使用.6给水排水管道工程施工及喊收规袍(GB5O268-2OO8)要求：无损检测取样数量与侦量要求应按设计要求执行：设计无要求时,
23、压力管道的取样数量应不小于焊缝量的10%。不合格的焊健应返修，返修次数不得超过3次，焊缝等级应不低于H级。焊健检瞪由专职质检i进行焊道外观检查终检合格，报现场监理检查确认合格后，方可申请无损检测。3、外观检查。焊缝及其附近表面上不得有裂纹、未熔合、气孔、夹渣、引邨痕迹、有害的焊痛、凹坑等缺陷：焊缝外观不得有熔化金属流到焊缝外未熔化的母材上,焊缝和热影响区表面不得有裂纹、气孔、弧坑和灰渣等缺陷：表面光顺、均匀、焊道与母材应平缓过渡：焊缝余高.应小于或等丁l+02倍坡口边缘宽度，且不大于4mm：焊后错边量应小于或等于021（密厚，且不应大于2mm：焊缝宽度应焊山坡口边缘23mm：咬边深度应小于或等
24、于05mm,焊两侧咬边总长不得超过焊缝长度的10%,且连续长不应大于100mm.管道接头部位内防腐采用不锈钢内衬.4、管道试压管道水压，闭水实验前，应做好水源引接及排水疏导路线的设计，还应充分浸泡，时间不应小于12小时，水压试验静水压力不小工作压力M）.5MPa.管道试压合格后应对推条管道进行冲洗，具体要求按*给水排水管道工程施工及验收规范B（GB50268-2（X）8）标准的相关条款执行。5、管道防腐管道焊缝经外观检查、超声波探伤检验合格后，由厂家专业防腐人员对焊缝进行防腐处理.饵接口外防腐采用石油沥青涂料外防腐以构造的加强级（四油-：布）或环氧沥青涂料外防腐层构造的加强级（四油一布）处理，
25、管道接头部位内防腐采用不锈钢内衬，H87系列防腐涂料,涂刷5道。8.7管道回拖I、回拖前准备回拖管线前，对钵机地锚进行检查和加固，确保回拖过程中不出现松动。回拖时，将钻杆、扩孔器、回拖旋转活节和被安装管道依次连接，然后从出十点开始回拖作业。由钻机转楸带动钻杆旋转后退，进行扩孔回拖，管线在回拖过程中是不旋转的，由于扩好的孔中充满泥浆,所以管线在扩好的孔中是处于悬浮状态,管壁四周与孔洞之间由泥浆涧滑,这样即诚少了回拖阻力，乂保护了管线防腐层,经过钻机多次预扩孔，最终成孔直径一般比管子直径大，所以不会损伤防腐层。回拖过程中严格控制管线回拖速度，每根管线控制在5min以上，充分发挥扩孔器局部修孔的作用
26、防止钻杆和管线之间的夹角过大.回拖时宜连续作业，避免回拖中断时间过长可能造成泥浆对管段造成握安力或孔壁坍塌，增大回拖力或坍塌卡钻。如因个别因素存在回拖中断，中断时间不超过4h12、回拖前检查按设计和规范要求对主管线进行检查，检查管道是否有破损，检查无误，管线下沟、上滚轮架及入十.前、回拖过程中均设专人负责检查处理.回拖沟内不得有石块、树根和硬物，保证回拖时不损坏管道防腐层。管道与钻具的连接：钻杆+扩孔器+旋转接头+U型环+拖拉头+成品管道。3、回拖保证措施为保证回拖的顺利和防腐层不受破坏，将采取以下措施：管线回拖,采用发送沟和托管架相结合的方式进行。托管架的强度、刚度和稳定性应满足施工需求，
27、避免送管时发生倾倒：在挖发送沟时，计算好管线进入孔洞的这一段发送沟的坡度，确保发送沟与穿越孔洞的圆滑平缓。(2)在回拖作业时，增加高河滑泥浆，使高润滑泥浆象薄膜一样附着于防腐以表面，保护防腐必。在回拖作业时实施全过程监控，派专人在管线头部、尾部、中间及特殊地形段仔细观察回拖情况,用无线电及时与年机侧保持联系，发现问题及时处理。管道回拖尽量选择在白天进行，保证回拖安全。最大回拖力计算管材所能承受的最大回拖力F=OjT(D21-D22)/4N式中：F管道所能承受的最大回拖力，NDl管道外径，mmD2一管道内径，mmN-安全系数.取2.0。一管材的屈服强度，取345MPa经计算，管道所能承受的最大回
28、拖力为6967.8KN。w+11Dl1.K管道回拖力T=1.fS式中：T一穿越管段所受回拖力(KN)1.一穿越长度，1580mfh穿越钢管管段与钻孔孔壁之间的摩擦系数，一般在0l03之间,取0.3Dl-钢管外径，mDz钢管内径，mYM一钻孔泥浆的重:度(KNm,),取I2KN11?YP-管材的重度(KNm,),取78.5KNm1,W，一浮力控制时单位长度管道的重量(KN/nN)k-泥浆的粘滞系数(KNZm2),一般在O.15U)35之间,取0.25经计算，管道的回拖力为2501.43KN,根据经验，一般设计回拖力取计算值的153倍，回拖力取5(MX)KN,即计划选取回拖力6(X)钻机进行穿越.
29、泥浆压力按下式计算：Pm=1.5*H式中：Y一泥浆比值，取l.2*10Nm3H一定向钻穿越最低点深度，取38米。经计獴，Pm=O.68MPa。回拖过程中径向截面的稳定性计算：PmWFdPyPPjp2m+(+6mn)PcrPyp+。PcrZm=Om=Dl2tn=R2Pcr=2Ep(tDl)31-U2式中：Pm泥浆压力，可按1.5倍泥浆静压力或回掩施工时的实际动压力选取(MPa);Fd-穿越管段设计系数，按0.6选取；Pyp-穿越管段所能承受的极限外压力(Mpu);。-管材的屈服强度（Mpu）:Pcr一钢管弹性变形临界压力（Mpa）;DI钢管外径（mm）：t-钢管壁惇（mm）：打一钢管椭圆度（%）
30、Ep-管材弹性模量,钢管取2.0XMH（Mpa）:P一钢管泊松比，取0.3。经计骈PyP=2.75Mpa,Fd.Pyp=1.65Mpa.故PmWFd.Pyp,满足施工要求：管道回拖施工应急措施：作为管道定向钻施工的最后一环，回拖作业的成败直接决定若整个定向钻工程的成败。因此在回拖前作业如导向孔作业及扩孔、洗孔作业的痂量和时间的连续性。但有时受穿越地层地质的影响，在扩孔、洗孔后，在管道回拖前或在管道回拖过程中，孔洞状况不好如孔壁坍塌、缩孔时会出现回拖卡钻现象，因此必须在回拖前做好管道卡钻的应急措施准备，在管道回拖时如遇到回拖力增加至超出预计的最大安全拉力时，可判断为管道在孔洞中遭遇孔洞坍塌导致
31、抱管现象产生。出现此种情况时，可立即在管尾安装分管锤进行锤击，使管道受到夯管锤的振击后，摆脱穿越孔洞对其的束缚，从而回拖作业得以继续进行。若采用夯管锤振击遇卡管道后，回拖仍然不能继续进行，则可判断为穿越孔洞内坍塌现象比较严重，管道无法维续回拖。针对此现象，我们将及时安装动滑轮组，将其与Inl拖管道的尾部连接，将管道及时从孔洞中拽山，避免管道存留在孔洞内时间过长而导致更大的解卡阻力。若维使用动滑轮组尚不能将管道拽出，则可使用夯管锤与滑轮组的组合方式进行解卡成立泥浆应急小组，该小组负责管线沿管线穿越沿线进行泥浆情况巡隹，发现有目泥浆点要及时通知技术人员及时调整穿越方案控制泥浆继续在该点目出。并且该
32、小组还负货对冒出的泥浆进行处理.8.83 环施工管道回拖完成后，为了防止两恻水流顺管道穿越孔渗漏，定向钻穿越段两端与水平自然敷设主管道连接处采用粘土以管道为中心对彷孔进行夯实密封，施工期间，根据现场接头情况，被港环尽量加大加厚，确保不渗漏。截渗环采用回填粘土夯实，回填粘上压实度不小于9m。.8.84 工处理尾工主要内容包括：拆卸估机设符、临时设施，设备及材料退场，泥浆处理,恢豆地貌及整理竣工资料等。1、设备拆卸工作量以最少I1.运输方便为原则，在拆卸前要对泥浆设备和骷具进行很好的清洗，钻杆及钻挺的螺纹耍上油并装上保护套.2,施工设备撤离后，对泥浆池内剩余泥浆用专用泥浆罐车运至环保部门指定的地点
33、处理，施工过程中的生活垃圾送至垃圾站处理。3、施工开挖的管沟、作业坑在施工完成后进行原土回填压实，对施工场区进行进行挖理恢史，对施工中受到破坏的地形地貌回填、整平，尽量恢史至施工前状态。九、菸工监测定向钻穿越工程是项高风险的系统工程，为了保证成功穿越并确保施工轨迹和管道在地下的深度满足设计要求，需对定向钻施工轨迹及偏移量进行实时监测。定向钻施工矶迹及偏移地监测采用MGS磁性有线控向系统进行监测，监测步骤为：定向站施工前，将MGS磁性有线控向系统的探棒安装在定向钻设备靠近钻头的第一节钻杆内，并将信号线沿钻杆接引至控制系统：随定向钻施工进度，每钻进一节钻杆进行一次数据采集工作，由软件进行分析，确定
34、钻杆的儡移量及位置：布置人工磁场，进行数据处理纠正，5金证数据的准确性。十、质量标准和施工拄制重点10.1 质量标准1、控向折角每次不超过0.3.四根钻杆累计折角应W1.5。（否则达不到曲率半径,影响回拖）。2,导向孔曲线与设计曲线的偏移量不大于0.5m。3、出土点位置横向偏差不大丁Im,纵向偏差不大于2m4、回拖沟内不得有可能损伤防腐层的硬物。5、焊缝超声波检查100%合格，达到设计要求。10.2 茂工控制重点1、钻导向孔的控向正确，轨迹与设计曲线相符、顺滑，穿越深度、出土向度和位置准确.2、泥浆配制根据地质情况及时调整粘度、PH值等主要指标，保证定向钻钻孔顶利、护壁牢固、钻屑顺利随泥浆上翻
35、至地而，避免钻孔坍塌、卡站等事故。3、增加扩孔次数，避免一次扩孔增加次数过大，降低喷嘴压力既保证扩孔需要又避免过大压力造成地面隆起。4、回拖前增加清孔次数，确保牵引沟厕滑过渡、通畅。5、整个钻扩孔及回拖作业连续进行，做好应急措施，避免中间停顿。6、施工过程中应密切注意泥浆的压力，根据地质状况严格控制好泥浆的压力，防止施工过程中产生冒浆：7、施工过程中若产生白浆，应根据地质情况，添加必要的泥浆药品，防止产生大规模冒浆：8、若施工过程中产生冒浆泮重，可采取起钻的方式，边七组起钻边小排员注浆，一方面保证孔壁完好，另一方面通过起钻使孔壁更加顺畅，保证孔内向外返浆良好，从而减小孔内的压力，达到防止冒浆的
36、效果，也可在泥浆中加4%有机堵漏剂，达到封堵效果。十一、劳动力配置计划定向钻穿越人员配置表序号工种数景序号工种数V1管理人员11电气焊工152控向28电工23司钻29后勤11泥浆工210起重工25司机211怙具工106操作手112修理1合计47人十二、机械、材料配置计划12.1 施工机械设备配置主要趣工机具、设备一览衰序号设备名称型号单位数量备注1定向钻机HDD-6000台1600T3单斗挖沟机PC220台33吊车25T辆2I发电机300kl台15发电机200kr台16控制室座I7泥浆推储浆罐座48泥浆泵NB400型台I9泥浆泵3HS-100台I10配浆地24/座I11泥浆回收奘置ZPZS-2
37、组合套112潜水泵QY50台213估具套IM5.5*怙杆km2.515有城导向系统SHAIE1.1.套116泄浆粘度仪马氏套I17含砂测定仪SA-100套118旋转粘度计Xe-69套119水质化验仪器BC-45套120封头DN1200块221I水龙带米60022电源线9511米50023施工用对讲机时424靠气切割套225电饵机台712.2 施工材料计划主要茶工材料需要计划序号材料名称型号单位SElft备注1503无管米1002拖拉头件13611m信号线米20004膨润土TWO5烧戚T96纯世T87谑饼剂T38护壁剂T29柴油T3510汽油T1Il3Oam钢板m:5012液压油T213钢丝绳（
38、2分）m250014丝扣油T215圆木150-3006m根12016场地用栏米60017工字钢20#m10018彩条布5000便道及泥浆池铺设十三、安全文明施工措施13.1 安全篇工措施I、运辘人员在设备拉运进场前,要对道路认真选择，确保道路宽度及承载力。2、要对经过的桥涵限高进行调查，高度不够需绕道，3、在经过乡村道路时，要注意横穿道路的电力通讯线路，不锅高处需支高。4、钻机设备在装卸车及运输时，应注意场地及道路上空的高压级，吊杆伸出后要离开高压线2m以上。5、工地的电气设备要绝缘良好，露大运转的电机要有防护罩。6、施工设备要定期进行检杳和维护保养，定期更换机油、滤芯及密封垫等。7、施工人员
39、应穿戴齐全劳保用品，休息和睡眠必须充分，不得进行疲劳作业、带病作业和酒后作业。8、按操作规程进行作业，不得超负荷运转设备及强行回拖。9、遇到地域异常情况要果断采取相应措施，不要钻成卡钻及扭断钻杆等事故。10、操作人员之间，特别是穿越两头之间要加强信息联络和协调配合，吊装作业要起重工同意指挥。13.2文明施工措施1、在每个新开的工地都要预先与地方的行政部门取得联系，协助业主做好占地及赔偿工作，在征地赔偿工作未完成前，不得强行进入工地进行施工.2、对于设计选定的出、入上方向等因道路及地形等原因不适合时，要先找监理或设计单位进行联系，征得同意后，办理设计变更手续，不得自行更改设计,盲目进行施工.3、
40、施工现场要布置有序，设备、机工具、材料及工具房等分别搓放整齐。4、施工现场要设置标牌及彩瓶等，施工道路、水路、电源、通讯、网络应畅通。5、雨季施工时，施工现场四周要挖好排水沟，确保施工场所不积水。6、施工现场要搭设临时休息室，开水房和厕所，不得随地大小便.7、施工的废料、废泥浆要妥善处理，不得随地乱扔.8、搞好当地群众的关系，不发生各类纠纷，出现矛盾尽量通过业主或当地政府部门做工作，建立乩好的社会信誉和行业之风.十四、技术记录定向站穿业施工记录序号名称主要内容记录入检查人1施工日志施工进度、存在问题等队长、机组长2设符运转记录设备运转时间、状况操作员设备员3钻孔记录钻杆根数、扭矩、压力等司钻技
41、术员4控向记录穿越曲线及折角等控向员技术员5水质检验记录当地造浆水PH值泥浆员技术员6泥浆化验记录配置泥浆的化验泥浆员技术员7测量记录出入土点及折点位置等测量工技术员8地貌恢灾记录原貌、现状、认可签字调度队长9竣工图实际穿越断面及位置技术员10设计交底记录技术员Il土质会审记录技术员12设计变更单技术员13现场签证设计外的工程量技术员14业主有关会议记录技术员15开工报告技术员16竣工报告技术员17竣工验收证书技术员十五、组的机构图组税机构框图质量保证体系创优良工程现安全目疝安全保证体系制度保证资金保证思想保证安全生产副经理安全环境部制长安全保证体系十八、附图18.1 输水管线纵断而布置图18.2 穿越沁河纵剖面图18.3 定向钻穿越沁河平面布面布
