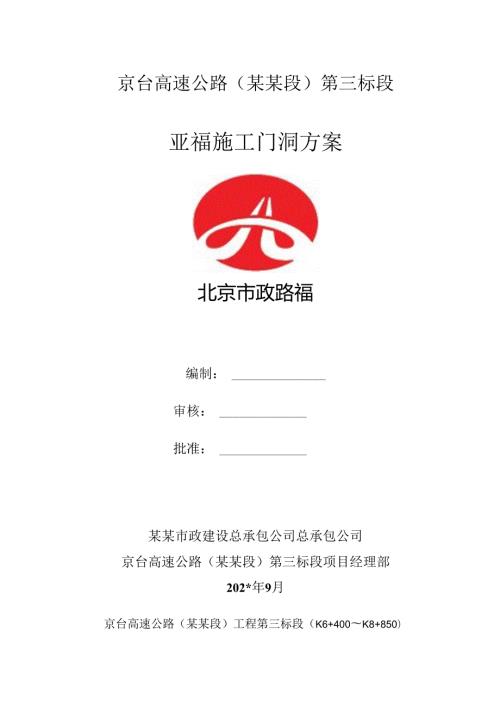

1、京台高速公路（某某段）第三标段亚福施工门洞方案北京市政路福编制：审核：批准：某某市政建设总承包公司总承包公司京台高速公路（某某段）第三标段项目经理部202*年9月京台高速公路（某某段）工程第三标段（K6+400K8+850）亚福施工门洞方案1 .门洞概况东西向通车门洞位于主线桥Z02-Z03轴（F匝道桥F16-F17轴、D匝道桥D02-D03轴）之间，供施工机具通行。南北向门洞位于主线桥与D匝道桥之间的翼板下（东西向门洞北侧），供泵车支腿空间使用。具体平面位置见平面图。2 .东西向通车门洞支搭施工方法及注意事项1）门洞净跨度为5m,净空大于5m,工字钢垂直于现况路放置。2）门洞基础处地基应碾压
2、密实平整，压实度93%,如果地基软弱，应换填或加铺50Cm厚的砂石处理。3）地基整平后，浇筑高60cm,宽120cm,长度为排架宽度每侧加50Cm的C20混凝十.条形基础。4）门洞基础上采用4排3O3Ocm碗扣支架作为竖向支撑，支架上下设置可调顶、底托，顶托上顺门洞向放置12#工字钢或10x15Cm大方木或2根双10#槽钢担梁，跨路门洞上放置40c#工字钢作为门洞主梁,间距60cm,工字钢两端用钢筋拉焊连成整体并与下担梁焊接。5）工字钢上每根立杆下横向铺两根IOXIOCm方木，方木下压双层绿防落物。方木上根据所余高度支搭箱梁排架，排架模板形式同于一般段箱梁。支架总体搭设完毕，在支架纵横方向每隔
3、4.5m用（f48mm钢管进行整体加固并设置水平拉杆及剪刀撑。6）设置交通安全警示标志，悬挂限高5m及限速40km警告标志。7）门洞麓边缘设置1.2m高防护栏杆，外挂绿，放置人员及杂物坠落。8）门洞内车行道两侧设置1.8m高围挡，围挡上挂串灯，每隔2m设置40w照明灯，以确保门洞内视线清晰。3 .南北向翼板下门洞匣陇里支措施工方法及注意事项I）门洞净跨度为5m,净空大于2.5m,工字钢顺桥梁方向放置。2）门洞基础处地基应碾压密实平整，压实度93%,如果地基软弱，应换填或加铺50Cm厚的砂石处理。3）地基整平后，浇筑高30cm,宽120cm,长度（东西向）为排架宽度每侧加50Cm的C20混凝十.
4、条形基础。4）门洞基础上采用4排3O3Ocm碗扣支架作为竖向支撑，支架上下设置可调顶、底托，顶托上顺门洞向放置12#工字钢或IOxlOcm大方木或2根双10#槽钢担梁，门洞上放置25b#工字钢作为门洞主梁，间距60cm,工字钢两端用钢筋拉焊连成整体并与下担梁焊接。其它要求同上。4 .南北向翼板下门洞支搭施工方法及注意事项I）门洞净厝度为6.5m,净空大于3m,工字钢顺桥梁方向放置。2）门洞基础处地基应碾压密实平整，压实度之93%,如果地基软弱，应换填或加铺50Cm厚的砂石处理。3）地基整平后，浇筑高30cm,宽120cm,长度（东西向）为排架宽度每侧加50Cm的C20混凝十.条形基础。4）门洞
5、基础上采用4排3O3Ocm碗扣支架作为竖向支撑，支架上下设置可谓顶、底托，顶托上顺门洞向放置12#工字钢或2根双10#槽钢担梁，门洞上放置4肌#工字纲作为门洞主梁.间距60cm,工字钢两端用钢筋拉焊连成整体并与下担梁焊接。其它要求同上。5 .门洞拆除施工方法及注意事项1）拆除作业前应根据既定的导行方案及拆除方案进行安全技术交底。2）拆除作业时要划出安全区，设警戒标志，专人看管，施工人员必须薮安全帽，穿防滑鞋，系安全带，严禁酒后作业。3）拆除40#工字钢纵梁也门洞整体拆除的安全重点。在拆除40#工字钢之前必须将工字钢上部的模板、方木、抄手楔及所有横向联杆、斜杆全部拆除干净。4）将Z1.50装载机
6、料斗上安装方木井架，以防止产生滑移，保证工字钢托装稳定。5）工字钢之间及与卜担梁的焊接点要根据拆除的速度进行适当的割开，避免提前割开太多，造成安全隐患。在工字钢的两端，各设一名架工负责汽割及将40#工字钢放倒工作。同时负责指挥装载机托起工字钢的高度控制。拆除时卜设一名指挥，负责机械指挥及装载机的托起位置J行走速度控制。6）工字钢卸下后，装载机将工字钢运输到指定地点，设两名工人负责配合卸料。工字钢门洞验算、基本骏算数据及参数通车门涧计算跨径1.=Sm,采用40c#工字钢顺桥向间距60cm。强板门洞计算跨径1.=5m,采用25b#工字钢顺桥向间距60cmo均按简支梁进行计算。钢筋混凝土单位容重：Y
7、MkNIm木材容重：y=6kNn工字钢抗弯强度：b=2O5Nw/12#工字钢截面惯性矩：/,=488c12#工字钢抗弯界面模量：W=77.5c*12#工字钢重量：14.2kgm25b#I：字钢惯性矩：/,=52804w425b#工字钢抗当界面模量：W,=423e/25b#工字钢重量：42kgm40c#工字钢惯性矩：I1=23900OM44（纪#工字钢抗弯界面模盘：叱=1190。40c#工字钢重量：94.5kgm工字钢弹性模量：f=2.oyvz三2二、荷载组成（一）主要荷载1、现浇混凝土自重：qt=26I.8=46.8,w,（腹板处）0.05=0.3V/mzIOXlOCm方木自田：（按5根/n
8、F）：52M“八=U=144AlkNmm*88=44昨=121.35MPa=205MPaW119()XIO3，强度满足要求。工字钢挠度5合算：r5qI*542.0210IO-35OOO4/r11.500OSUf=7=6.81w?l.(Tk)vmM88M46()7XIO6=三=KK93MPll=2()5MPaW42310,二强度满足要求。工字钢挠度验算：5,45IO.I3IO3xIOjx5(XX)j,.1/.5000.J=-=lA3mrt=12.5/nr84E384X2.1IO5X5280XIO4400400二挠度满足要求。3、40c#工字钢，跨度6.5m验算强度验算荷载：Zq外心=1.35(1
9、0.4+0.1+0.3+0.2+0.3+1.2)0.6+1.4(2+2.5+0.5)0.6+0.42=I5.28Nw刚度验算荷载：Zqw2T35X(104+0.1+0.3+0.2+0.3+1.2)X0.6+0.945=10.66kNm工字钢强度验算：,.q例Ir15.286.5onM,.=-2-l=80.70AM*88=三=07X)；=67.81=2O5MPaW119()IO3,强度满足要求。工字钢挠度5合算：r5,4510.6610j10565004“皿l,1.6500“f=；=4.95min.NiME=1.35X(48.6+0.1+0.3+0.2+0.3+1.2)X54.4+1.4(2+2
10、5+0.5)54.4+0.9456.814+O.I4284=3233.394N每端受力为3233.39/2=1616.7kN每端担梁顶受力面积为O.33)8=7.2m2故，每端担梁顶荷我为：1616.7/7.2=224.54kN11?Zq=224.540.3=67.36JtM强度验算：wI267.36X0.32M=-=().76vm88=-=76)叫=9.78MPa=2(5MPaW77.510,二强度满足要求。挠度验算：虹=5x6736x*K)T吗=O(H-0.75三,384E73842.110-48810400400.挠度满足要求。5、钢管支架承载力(*8x35钢管)验算立杆间距O3m()
11、3m,每侧每排共27根立杆，共4排，EN=I616.7KN每根立杆承受压力为I6I6.7(274)=I4.97KN每根立杆允许荷载在35KN以上，14.97KNV35KN.满足要求6、排架立杆稳定性验算：根据立杆承受荷载最大值小于普通段排架的立杆承载力，故合格，计算略。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2,进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3,严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有贵任制止他人违章作业.4、施工作业时必须
12、正确穿戴个人防护用品，进入施工现场必须戴安全帽,不许私自用火,严禁酒后操作。5,穿拖鞋、离跟鞋、赤脚或赤膊不准进入施工现场.6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以卜.安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11,在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查卜.方有无易燃物，并做好相应的防护，用完后要检查，确认无火后再离开.12.未经安全教育培训合格不得上岗，非操作者严禁进入危险区域：特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带：安全带必须先挂牢后再作业。14、而处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体脸。凡患有i血压、心脏病、贫血症、掘痫病以及不适于高空作业的人员，不得从事高空作业。
